Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11

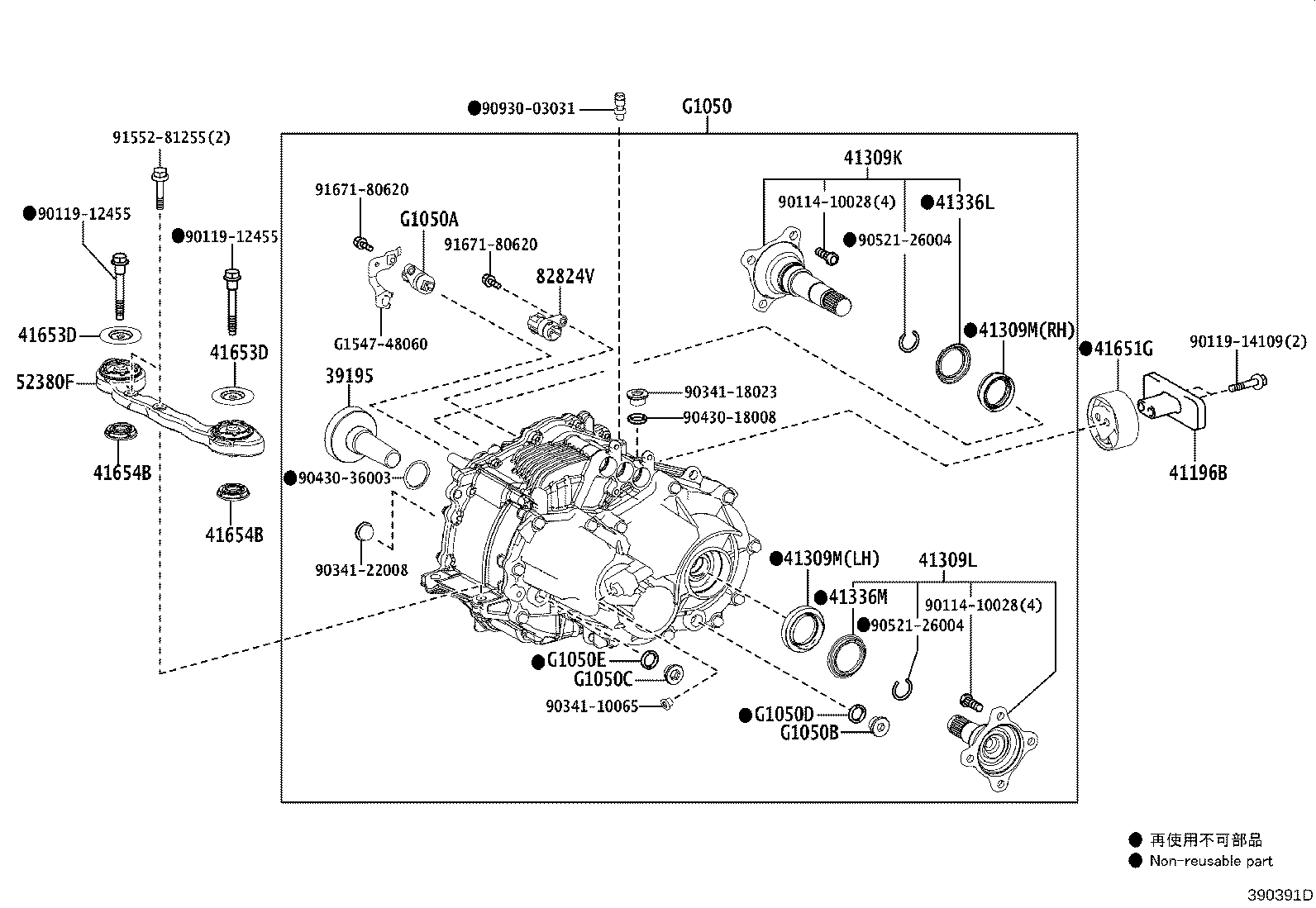

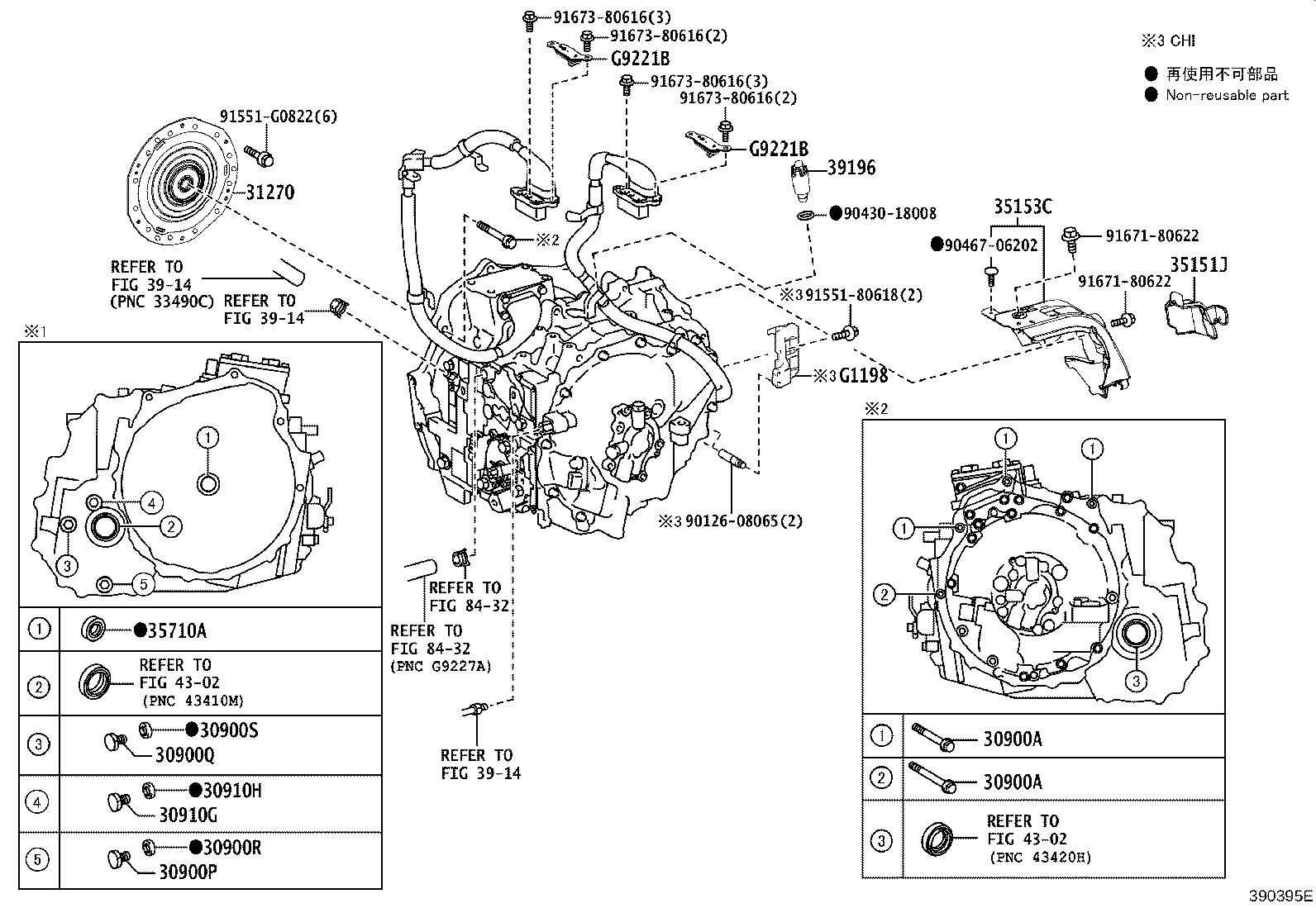

Transaxle Assy(HEV OR BEV OR FCEV)
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900A | Bolt(FOR HYBRID VEHICLE TRANSAXLE & ENGINE SETTING) |
| 30900F | Plug, W/Head Straight Screw, NO.2(FOR TRANSAXLE HSG & CASE) |
| 30900G | Gasket, NO.2(FOR TRANSAXLE HOUSING & CASE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 30910G | Plug, Straight Screw W/Head(FOR TRANSMISSION CASE) |
| 30910H | Gasket(FOR TRANSMISSION CASE) |
| 31270 | Damper Assy, Transmission Input |
| 32923N | Clamp, Oil Cooler Tube |
| 33183E | Damper, Dynamic |
| 35151J | Cover, Automatic Transmission Case |
| 35152A | Cover, Automatic Transmission Case, NO.2 |
| 35153C | Cover, Automatic Transmission Case, NO.3 |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35572B | Lever, Transmission, Outer |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 39195 | Damper, HV Transaxle Mass |
| 39196 | Damper, HV Transmission Mass |
| 41196B | Damper, Differential Dynamic |
| 41309K | Shaft Sub-assy, Differential Side Gear, RH |
| 41309L | Shaft Sub-assy, Differential Side Gear, LH |
| 41309M | Seal, Oil(FOR REAR TRANSAXLE SIDE GEAR) |
| 41336L | Dust Cover, Differential Side Gear Shaft, RH |
| 41336M | Dust Cover, Differential Side Gear Shaft, LH |
| 41651G | Cushion, Differential Mount |
| 41653D | Stopper, Differential Mount,Upper |
| 41654B | Stopper, Differential Mount,Lower |
| 52380F | Support Assy, Differential, Front |
| 82814 | Boot, Wire Harness |
| 82824V | Connector, Wiring Harness(FOR MOTOR REVOLUTION SENSOR) |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G1020A | Cover Assy, Motor Water Jacket, NO.2 |
| G1020B | Cover Assy, Motor Water Jacket, NO.3 |
| G1050 | Motor Assy, RR Traction W/Transaxle |
| G1050A | Connector, Wiring Harness(FOR MOTOR TEMPERATURE SENSOR) |
| G1050B | Plug, Drain(FOR REAR TRACTION MOTOR) |
| G1050C | Plug, Filler(FOR REAR TRACTION MOTOR) |
| G1050D | Gasket, Drain Plug(FOR REAR TRACTION MOTOR) |
| G1050E | Gasket, Filler Plug(FOR REAR TRACTION MOTOR) |
| G1198 | Protector, Motor Connector |
| G9221B | Cover, Inverter, Uprper |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
