Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11

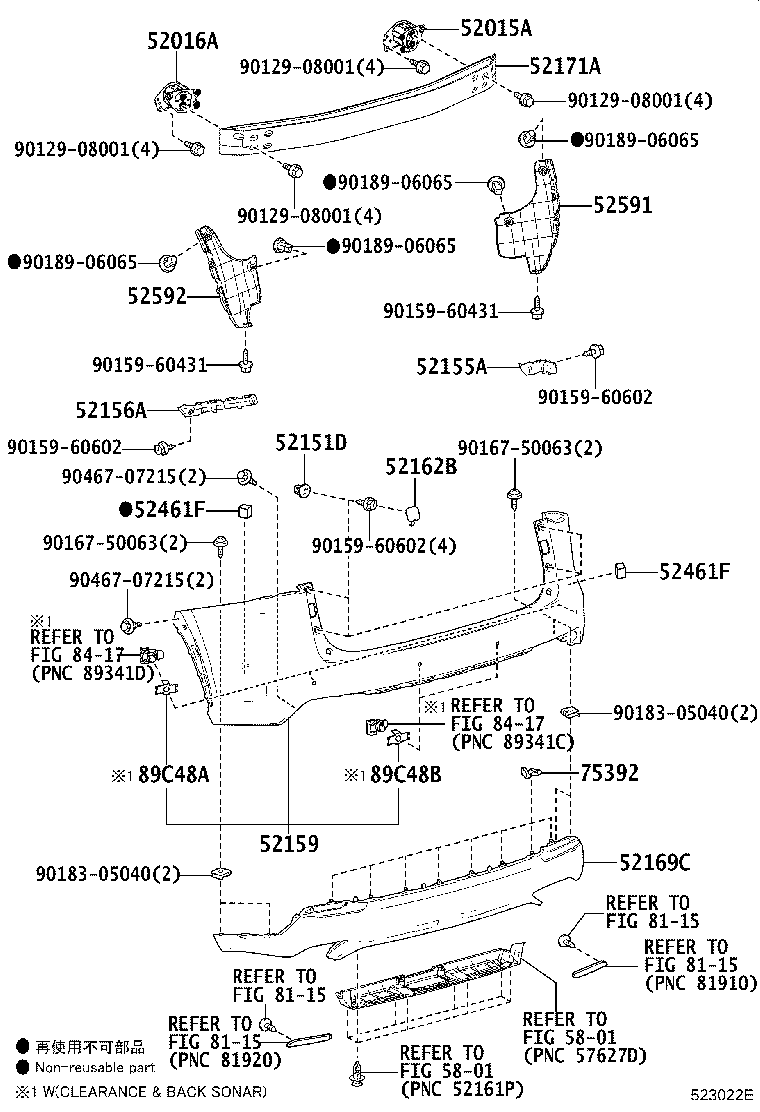

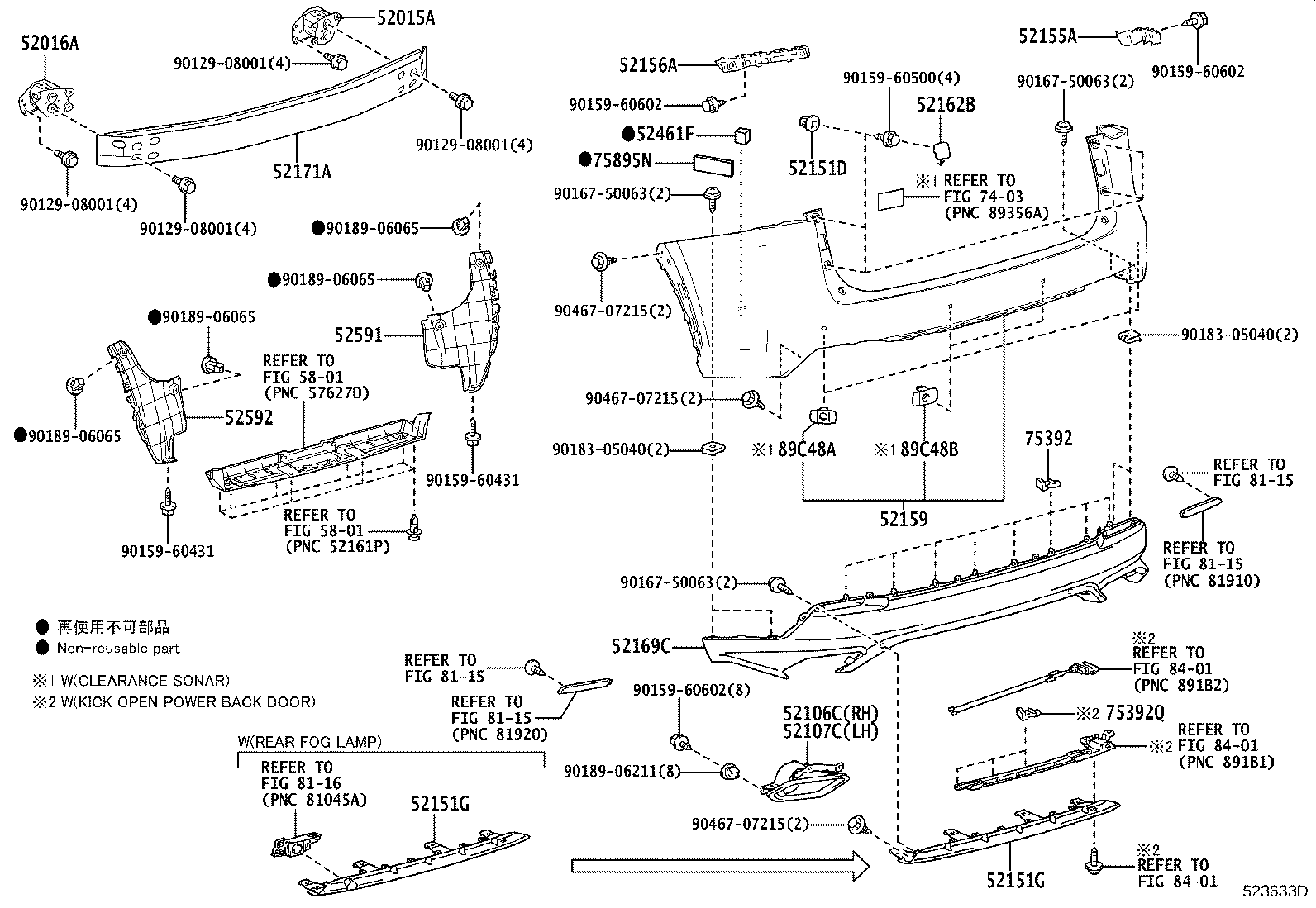

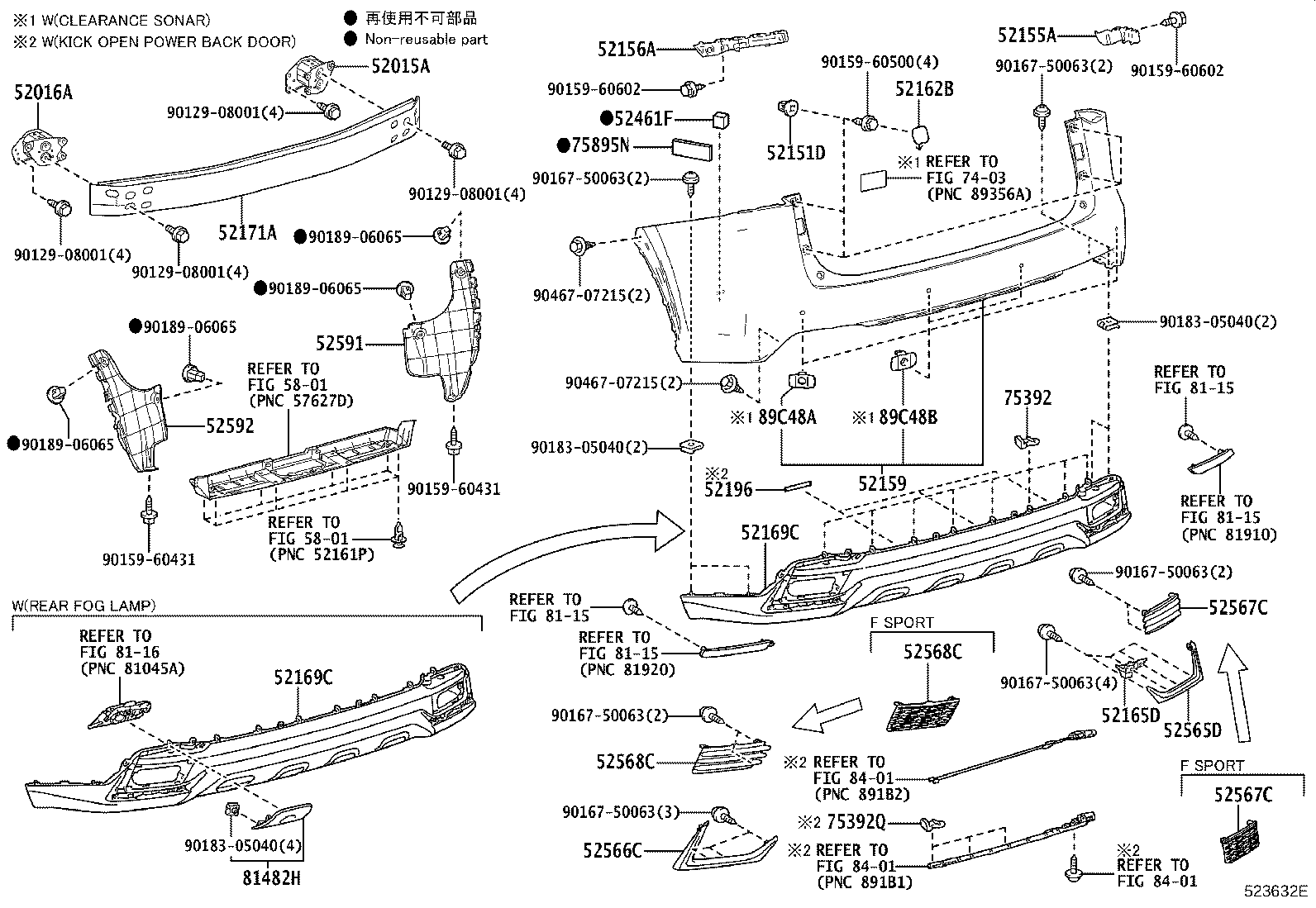

Rear Bumper & Bumper Stay
27 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52015A | Arm Sub-assy, Rear Bumper, RH |
| 52016A | Arm Sub-assy, Rear Bumper, LH |
| 52106C | Extension Sub-assy, Rear Bumper, RH |
| 52107C | Extension Sub-assy, Rear Bumper, LH |
| 52151D | Grommet(FOR REAR BUMPER) |
| 52151G | Extension, Rear Bumper |
| 52155A | Support, Rear Bumper Side, RH |
| 52156A | Support, Rear Bumper Side, LH |
| 52159 | Cover, Rear Bumper |
| 52162B | Plate, Rear Bumper, NO.1 |
| 52165D | Extension, Rear Bumper Corner, RH |
| 52169C | Cover, Rear Bumper, Lower |
| 52171A | Reinforcement, Rear Bumper, NO.1 |
| 52196 | Packing, Rear Bumper |
| 52461F | Pad, Rear Bumper |
| 52565D | Retainer, Rear Bumper, Lower RH |
| 52566C | Retainer, Rear Bumper, Lower LH |
| 52567C | Retainer, Rear Bumper Lower Side, RH |
| 52568C | Retainer, Rear Bumper Lower Side, LH |
| 52591 | Seal, Rear Bumper Side, RH |
| 52592 | Seal, Rear Bumper Side, LH |
| 75392 | Retainer, Outside Moulding |
| 75392Q | Retainer, Outside Moulding, NO.2 |
| 75895N | Tape, Moulding, NO.1 |
| 81482H | Cover, Fog Lamp, LH |
| 89C48A | Retainer, Ultrasonic Sensor, Rear Corner |
| 89C48B | Retainer, Ultrasonic Sensor, Rear Center |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
