Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11

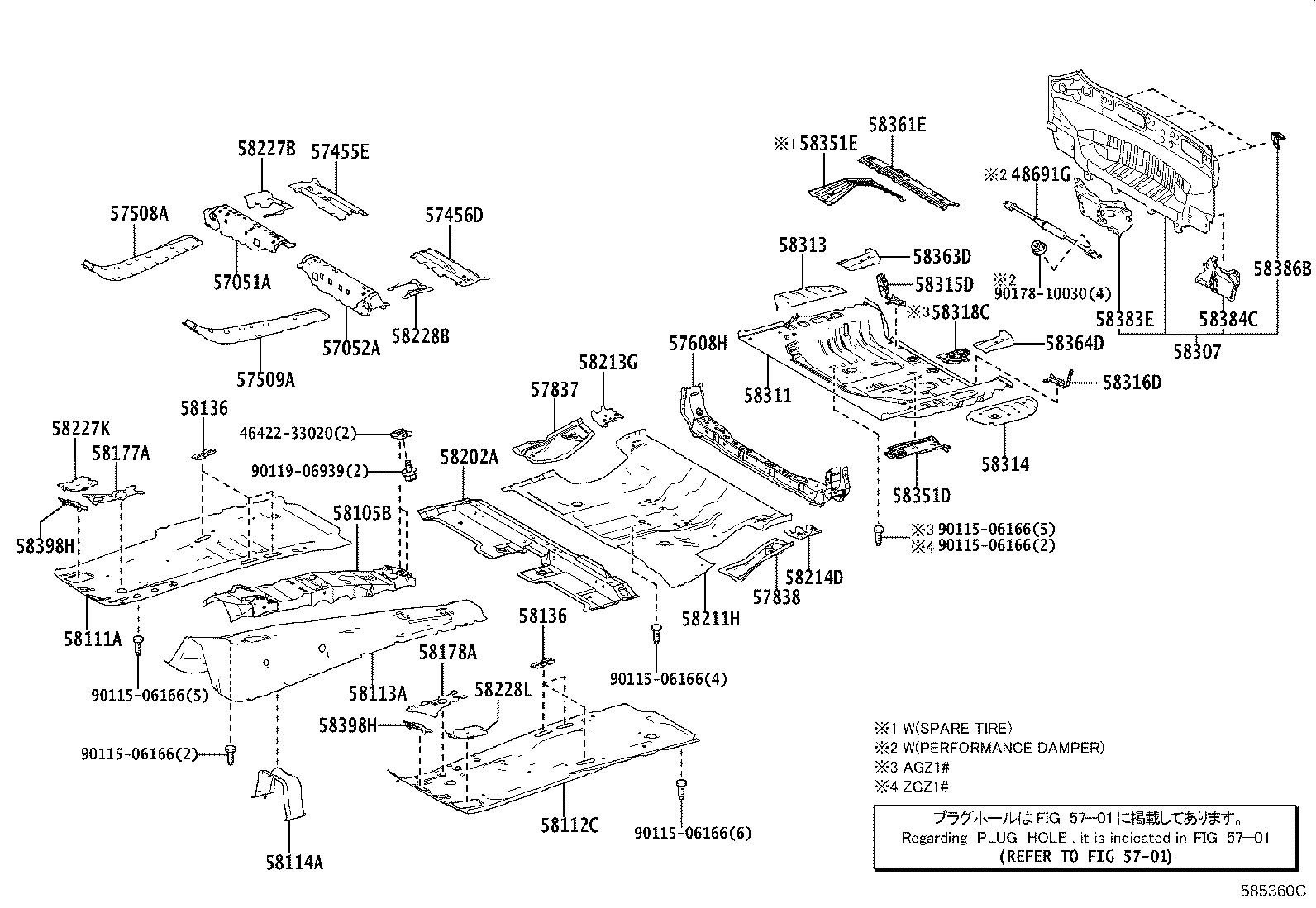

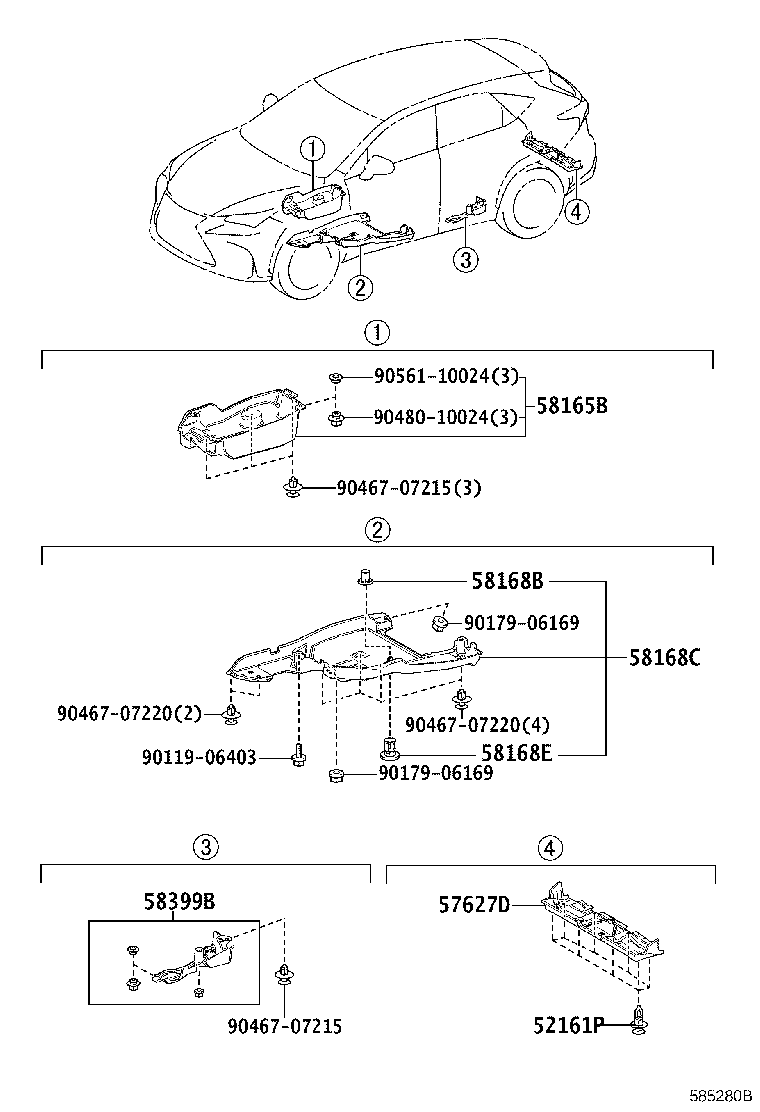

Floor Pan & Lower Back Panel
54 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 48691G | Damper, Suspension Tower |
| 52161P | Piece, Rear Bumper |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57455E | Plate, Front Floor Crossmember, NO.3 RH |
| 57456D | Plate, Front Floor Crossmember, NO.3 LH |
| 57508A | Reinforcement Sub-assy, Front Floor, RH |
| 57509A | Reinforcement Sub-assy, Front Floor, LH |
| 57608H | Reinforce Sub-assy, Side Member TO Floor, RH |
| 57627D | Cover, Rear Floor Side Member |
| 57837 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.3 |
| 57838 | Reinforcement, Rear NO.1 Seat Leg, Rear NO.4 |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58114A | Reinforcement, Front Floor Panel |
| 58123A | Support, Shift & Select Lever |
| 58136 | Cover, Front Floor Hole |
| 58165B | Cover, Front Floor, RH |
| 58168B | Clip, NO.1(FOR FLOOR UNDER COVER) |
| 58168C | Cover, Front Floor, Center LH |
| 58168E | Clip, NO.2(FOR FLOOR UNDER COVER) |
| 58177A | Extension, Front Floor Panel, RH |
| 58178A | Extension, Front Floor Panel, LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58211H | Pan, Center Floor |
| 58213G | Reinforcement, Center Floor Panel, NO.1 RH |
| 58214D | Reinforcement, Center Floor Panel, NO.1 LH |
| 58227B | Plate, Front Floor Panel Side, RH |
| 58227K | Plate, Floor Panel Side, RH |
| 58228B | Plate, Front Floor Panel Side, LH |
| 58228L | Plate, Floor Panel Side, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58318C | Bracket, Rear Floor Crossmember |
| 58319H | Plate, Sub Floor |
| 58351D | Reinforcement, Rear Floor Panel |
| 58351E | Bracket, Spare Wheel Clamp |
| 58361E | Reinforcement, Rear Floor Panel, NO.1 |
| 58363D | Reinforcement, Rear Floor Panel, NO.2 RH |
| 58364D | Reinforcement, Rear Floor Panel, NO.2 LH |
| 58383E | Reinforcement, Body Lower Back, NO.2 RH |
| 58384C | Reinforcement, Body Lower Back, NO.2 LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58398H | Cover, Floor Under, NO.1 |
| 58399B | Cover, Floor Under, NO.2 |
| 58689A | Weight, Rear Floor |
| 74401A | Bracket Sub-assy, Battery, Front |
| 74414H | Panel, Battery Carrier, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
