Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11
Roof Panel & Back Window Glass
59 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

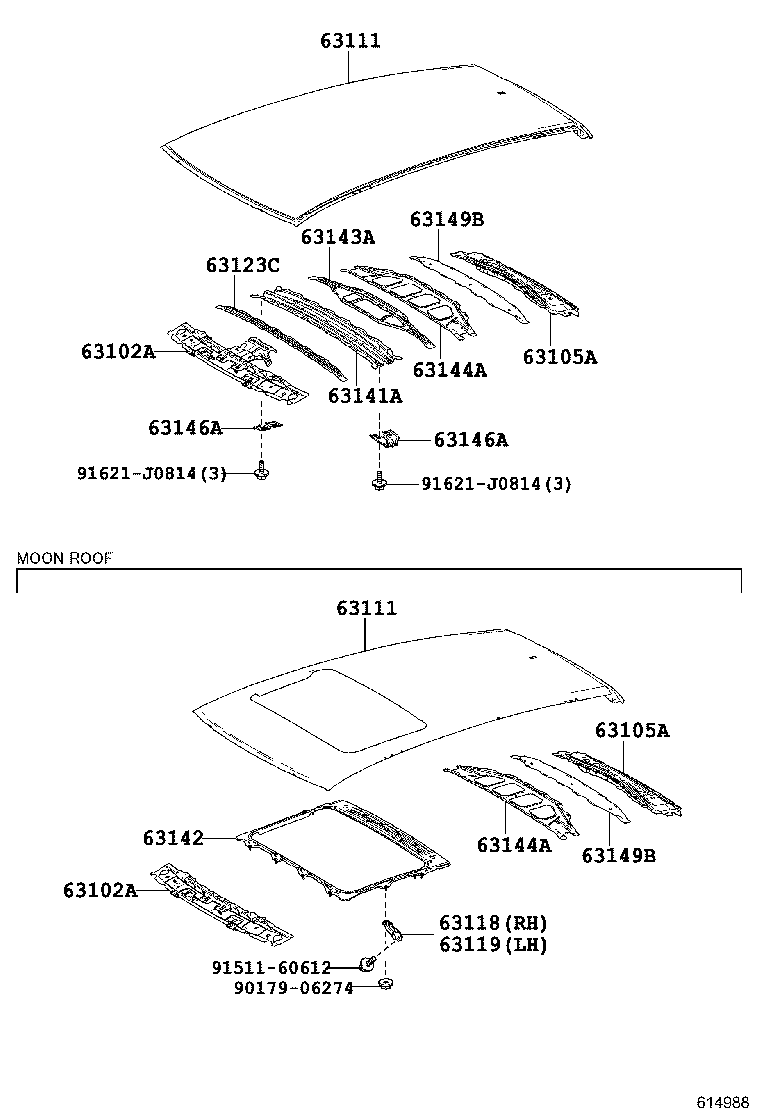

| 63102A | Panel Sub-assy, Windshield Header |
| 63105A | Frame Sub-assy, Back Door Opening |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63123C | Reinforcement, Roof Panel |
| 63125 | Reinforcement, Roof Panel, NO.2 |
| 63141A | Strength, Roof Panel Side, NO.1 |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143A | Reinforcement, Roof Panel |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63146A | Bracket, Roof Panel Reinforcement, NO.1 |
| 63149B | Reinforcement, Roof Panel, NO.1 Rear |

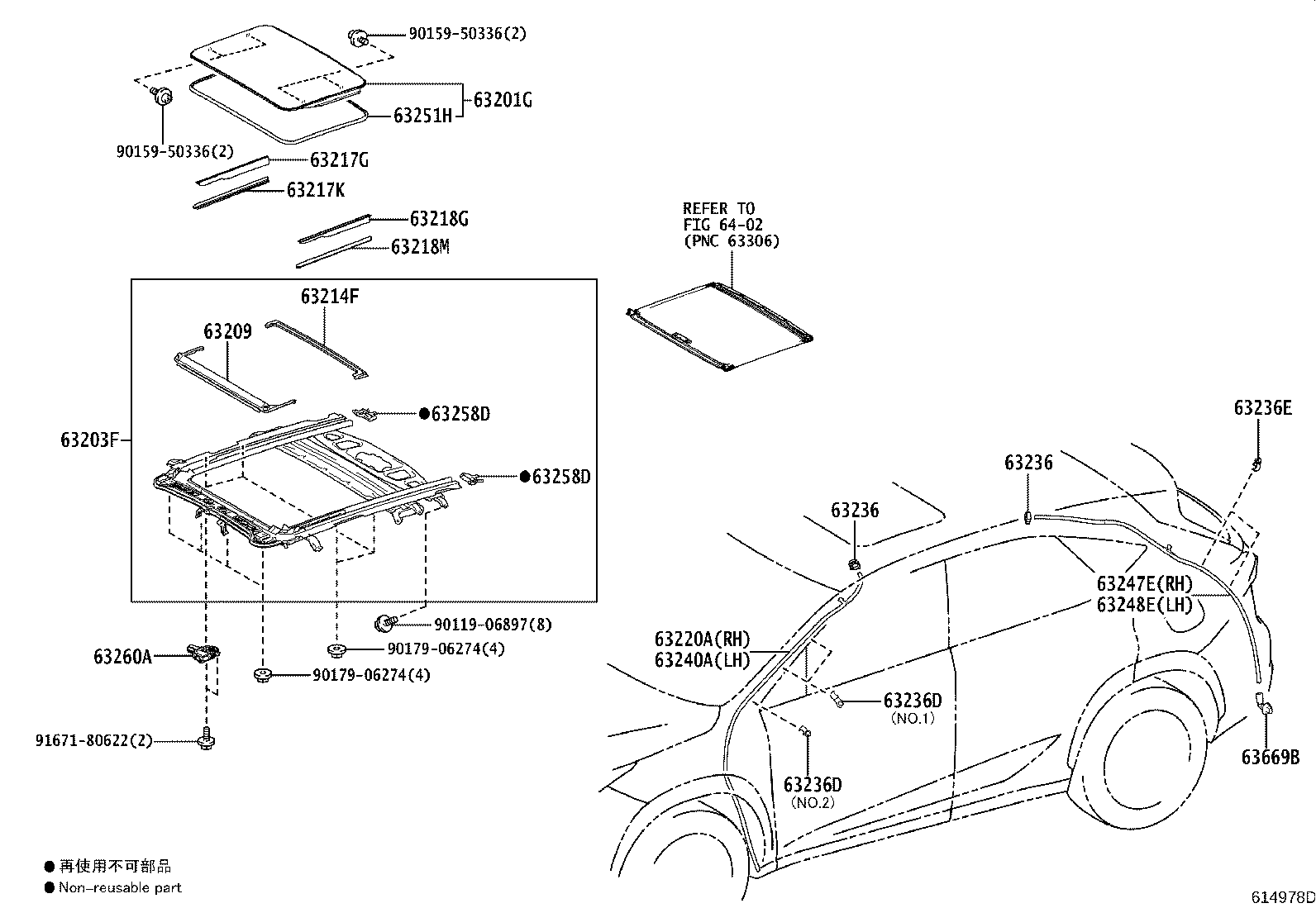

| 63201G | Glass Sub-assy, Sliding Roof |
| 63201M | Glass Sub-assy, Roof Window, NO.1 |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63218M | Garnish, Sliding Roof Side, LH |
| 63220A | Hose Assy, Sliding Roof Drain, RH |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63231C | Bracket, Room Lamp |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63236D | Clamp, Sliding Roof Drain Hose |
| 63236E | Clamp, Sliding Roof Drain Hose |
| 63240A | Hose Assy, Sliding Roof Drain, LH |
| 63247E | Hose, Sliding Roof Drain, Rear RH |
| 63248E | Hose, Sliding Roof Drain, Rear LH |
| 63250H | Housing Assy, Sunshade |
| 63251H | Weatherstrip, Sliding Roof |
| 63258D | Joint, Slide Roof Drain Hose |
| 63260A | Gear Sub-assy, Sliding Roof Drive |

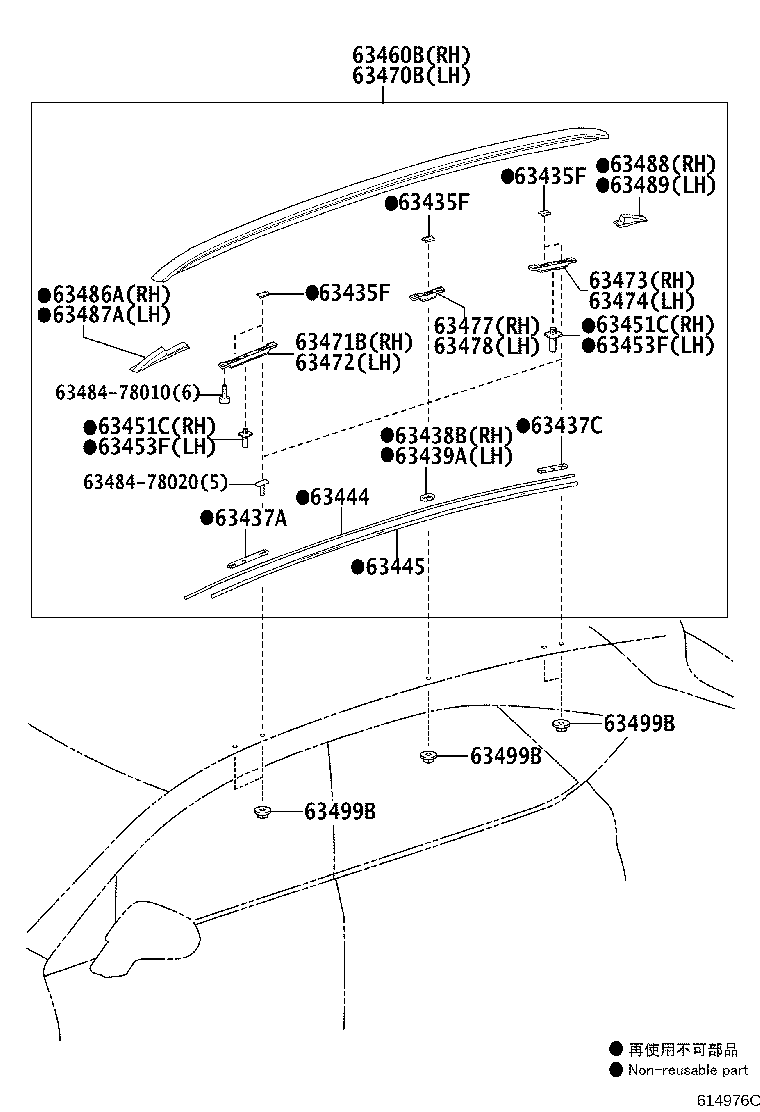

| 63435F | Seal, Roof Carrier, NO.1 |
| 63437A | Seal, Roof Carrier, NO.2 |
| 63437C | Seal, Roof Carrier |
| 63438B | Seal, Roof Carrier, NO.3 RH |
| 63439A | Seal, Roof Carrier, NO.3 LH |
| 63444 | Protector, Roof Carrier, NO.1 |
| 63445 | Protector, Roof Carrier, NO.2 |
| 63451C | Retainer, Roof Rack, Front RH |
| 63453F | Retainer, Roof Rack, Front LH |
| 63460B | Rack Assy, Roof, RH |
| 63470B | Rack Assy, Roof, LH |
| 63471B | Leg, Roof Rack, Front RH |
| 63472 | Leg, Roof Rack, Front LH |
| 63473 | Leg, Roof Rack, Rear RH |
| 63474 | Leg, Roof Rack, Rear LH |
| 63477 | Support, Roof Rack, Center RH |
| 63478 | Support, Roof Rack, Center LH |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63499B | Nut, Roof Carrier |
| 63669B | Grommet, Sliding Roof Drain |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
