Toyota Lexus NX Series
2014-07 → 2021-09 · chassis AGZ1#,AYZ1#,ZGZ1# · catalogue 527310 · General
Supported model
Data version 2022-11

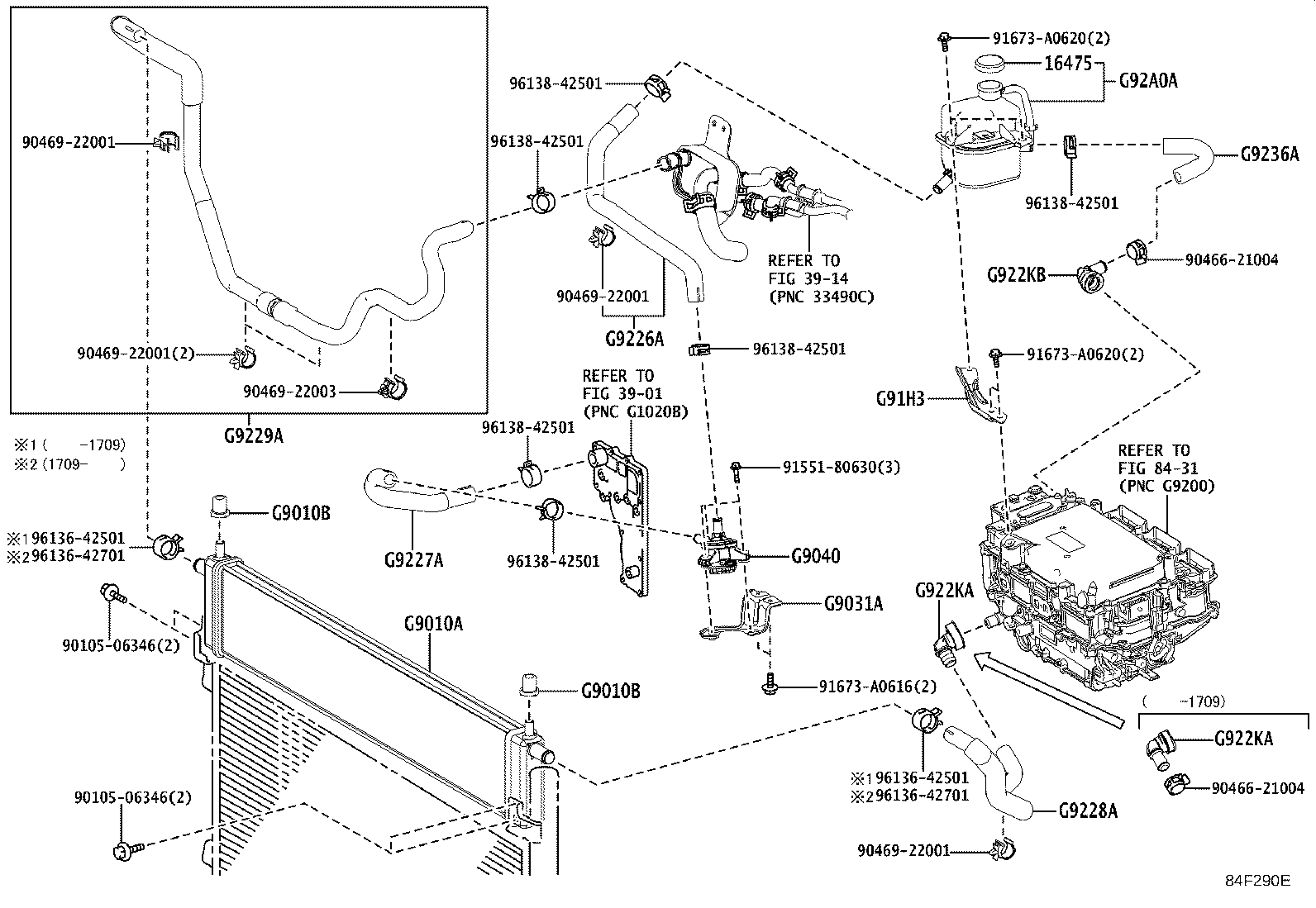

Inverter Cooling
15 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16475 | Cap, Reserve Tank |
| G9010A | Radiator Assy |
| G9010B | Cushion, Inverter Radiator |
| G9031A | Bracket Sub-assy, HV Water Pump |
| G9040 | Inverter Water Pump Assy(W/MOTOR) |
| G91H3 | Bracket, Inverter Reserve Tank, NO.2 |
| G921A | Bracket, Inverter Reserve Tank, NO.1 |
| G9226A | Hose, Inverter Cooling, NO.2 |
| G9227A | Hose, Inverter Cooling, NO.3 |
| G9228A | Hose, Inverter Cooling, NO.4 |
| G9229A | Hose, Inverter Cooling, NO.5 |
| G922KA | Connector, Hybrid Water Hose, NO.1 |
| G922KB | Connector, Hybrid Water Hose, NO.2 |
| G9236A | Hose, Inverter Cooling, NO.6 |
| G92A0A | Tank Assy, Inverter Reserve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
