Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · General
Supported model
Data version 2023-12

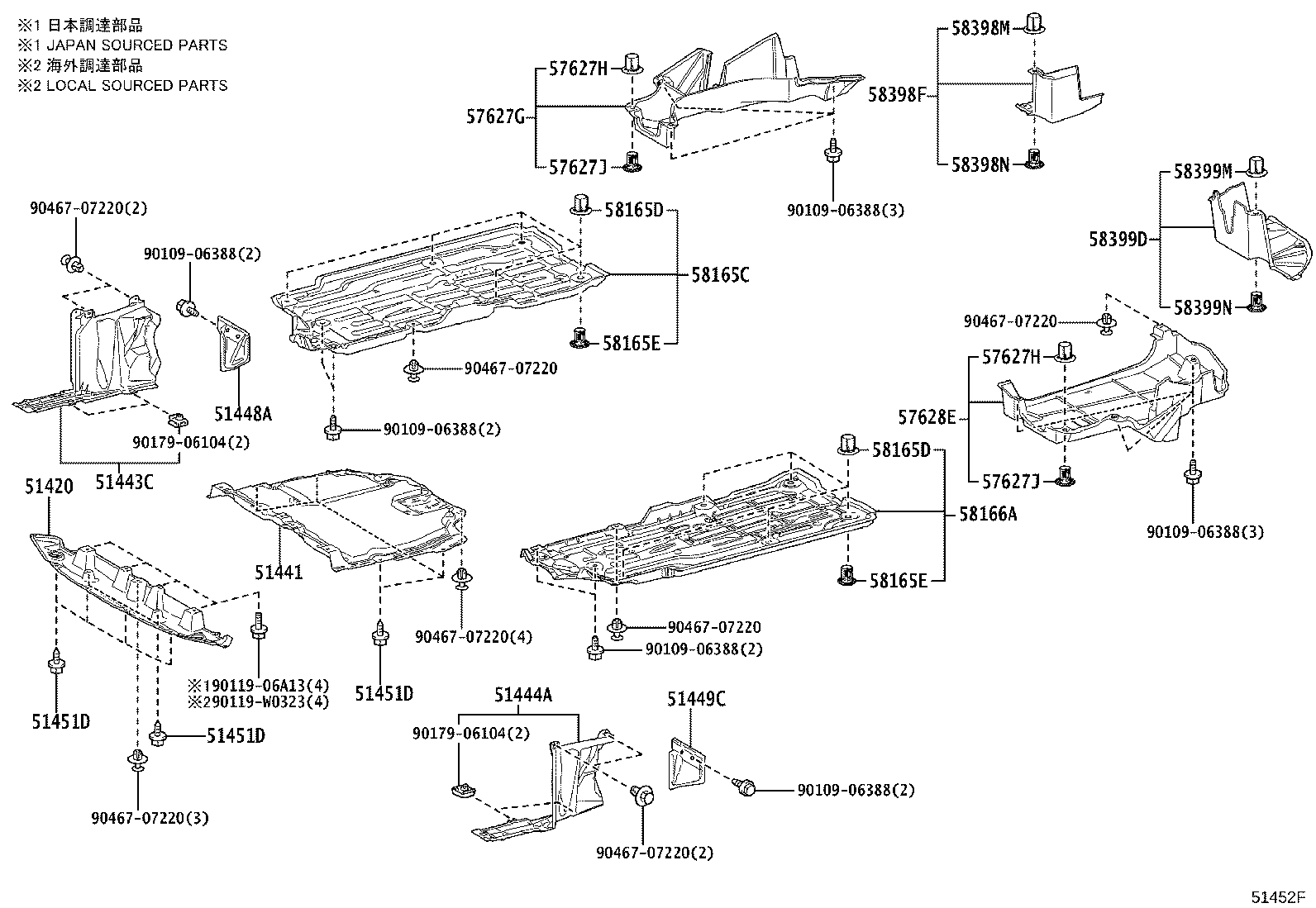

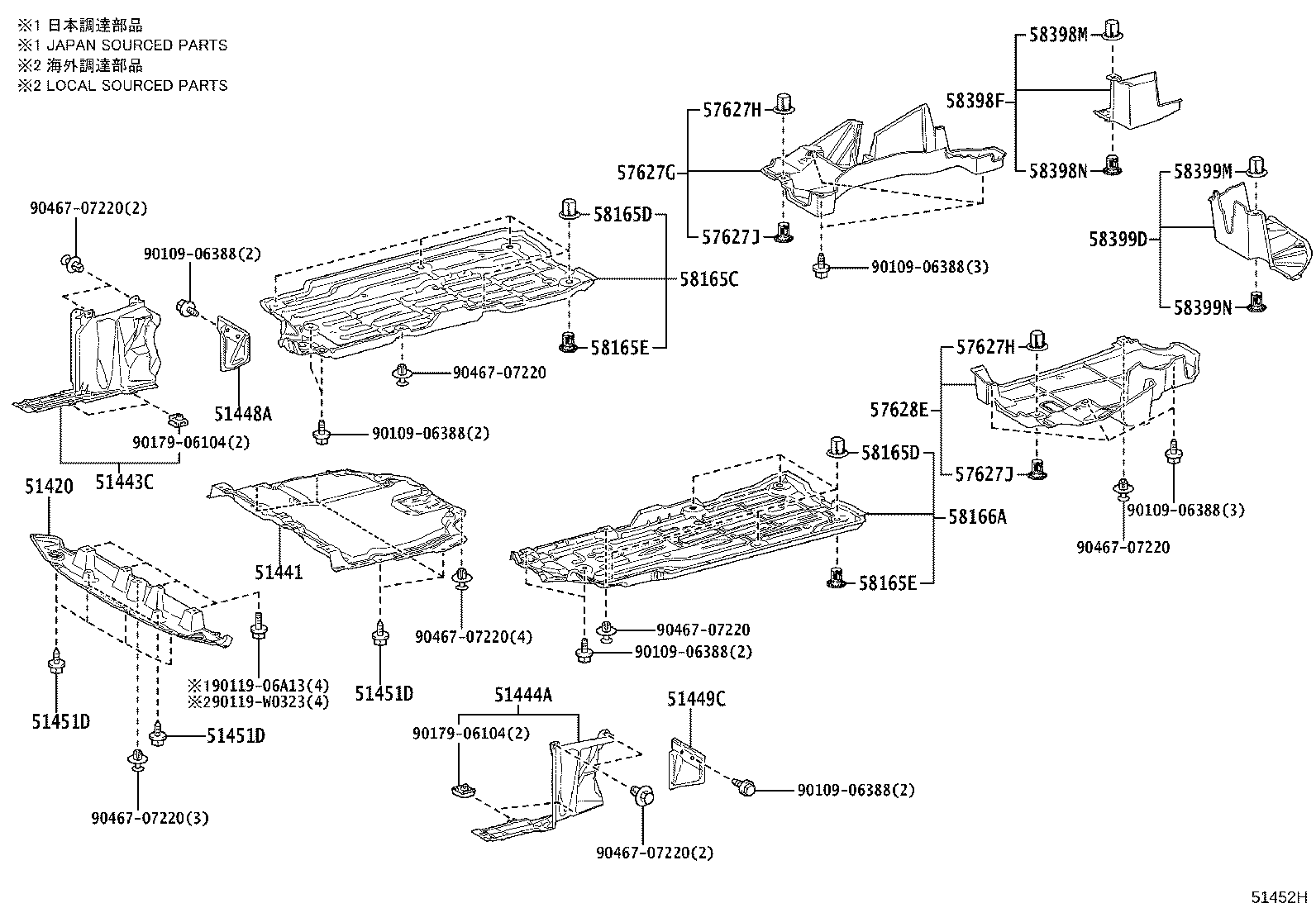

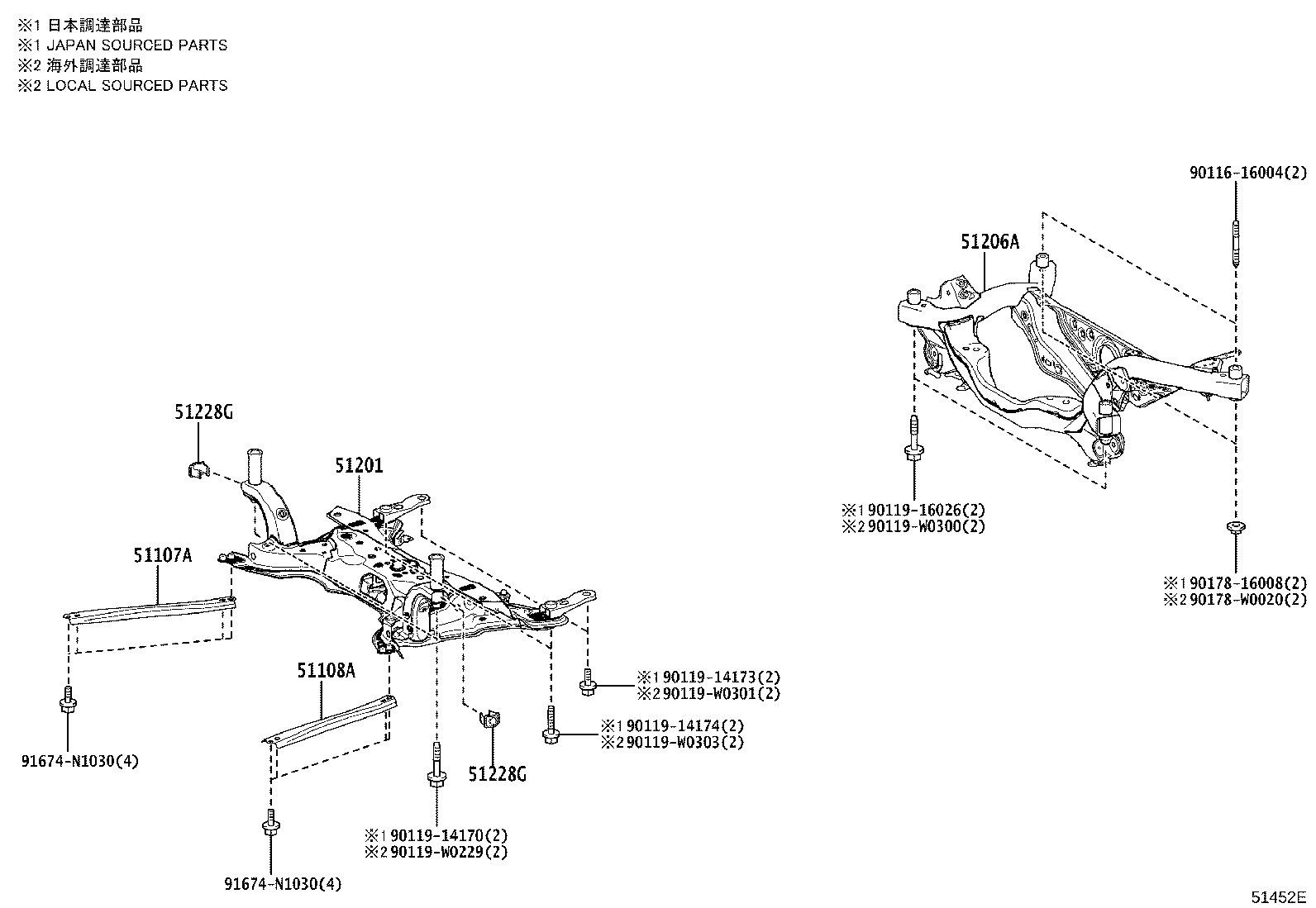

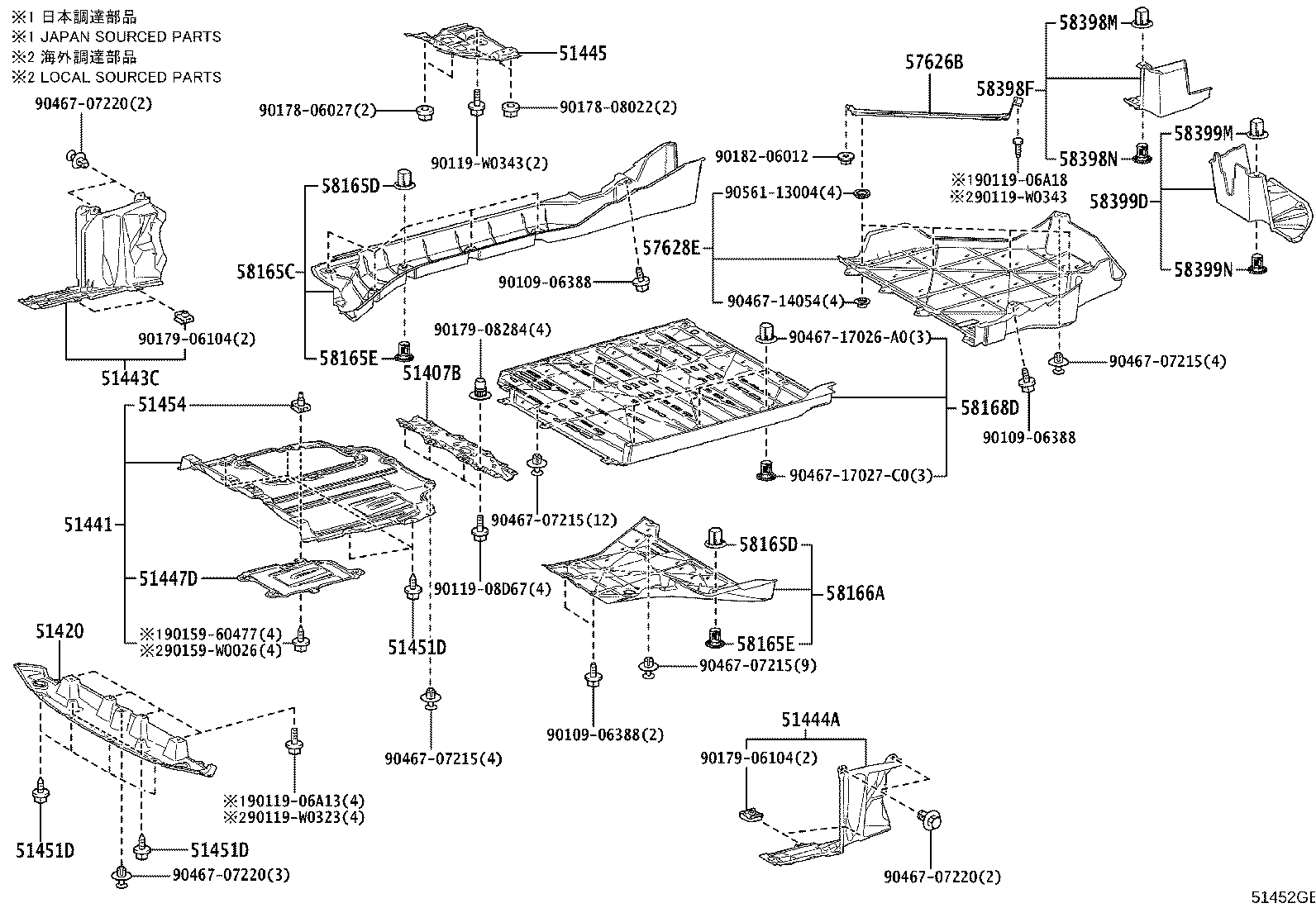

Suspension Crossmember & Under Cover
34 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 51107A | Reinforcement Sub-assy, Side Rail, Rear RH |
| 51108A | Reinforcement Sub-assy, Side Rail, Rear LH |
| 51201 | Crossmember Sub-assy, Front Suspension |
| 51206A | Member Sub-assy, Rear Suspension |
| 51228G | Plate, Front Suspension Member |
| 51249A | Damper, Rear Suspension Member |
| 51284 | Cover, Rear Suspension Member Hole |
| 51407B | Bracket Sub-assy, Engine Under Cover |
| 51420 | Cover Assy, Engine Under, NO.2 |
| 51441 | Cover, Engine Under, NO.1 |
| 51443C | Cover, Engine Under, Rear RH |
| 51444A | Cover, Engine Under, Rear LH |
| 51445 | Bracket, Engine Under Cover |
| 51447D | Cover, Engine Under, NO.4 Center |
| 51448A | Cover, Engine Side Under, RH |
| 51449C | Cover, Engine Side Under, LH |
| 51451D | Screw, NO.1 |
| 51454 | Clip |
| 57626B | Reinforce, Rear Floor Side Member TO Center Floor, RH |
| 57627G | Cover, Rear Floor Side Member, RH |
| 57627H | Clip, Rear Floor Side Member Cover, NO.1 |
| 57627J | Clip, Rear Floor Side Member Cover, NO.2 |
| 57628E | Cover, Rear Floor Side Member, LH |
| 58165C | Cover, Front Floor, RH |
| 58165D | Clip, Floor Cover |
| 58165E | Clip, Floor Cover |
| 58166A | Cover, Front Floor, LH |
| 58168D | Cover, Front Floor, Center LH |
| 58398F | Cover, Floor Under, NO.1 |
| 58398M | Clip, Floor Under Cover, NO.1 |
| 58398N | Clip, Floor Under Cover, NO.2 |
| 58399D | Cover, Floor Under, NO.2 |
| 58399M | Clip, Floor Under Cover, NO.1 |
| 58399N | Clip, Floor Under Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
