Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · General
Supported model
Data version 2023-12

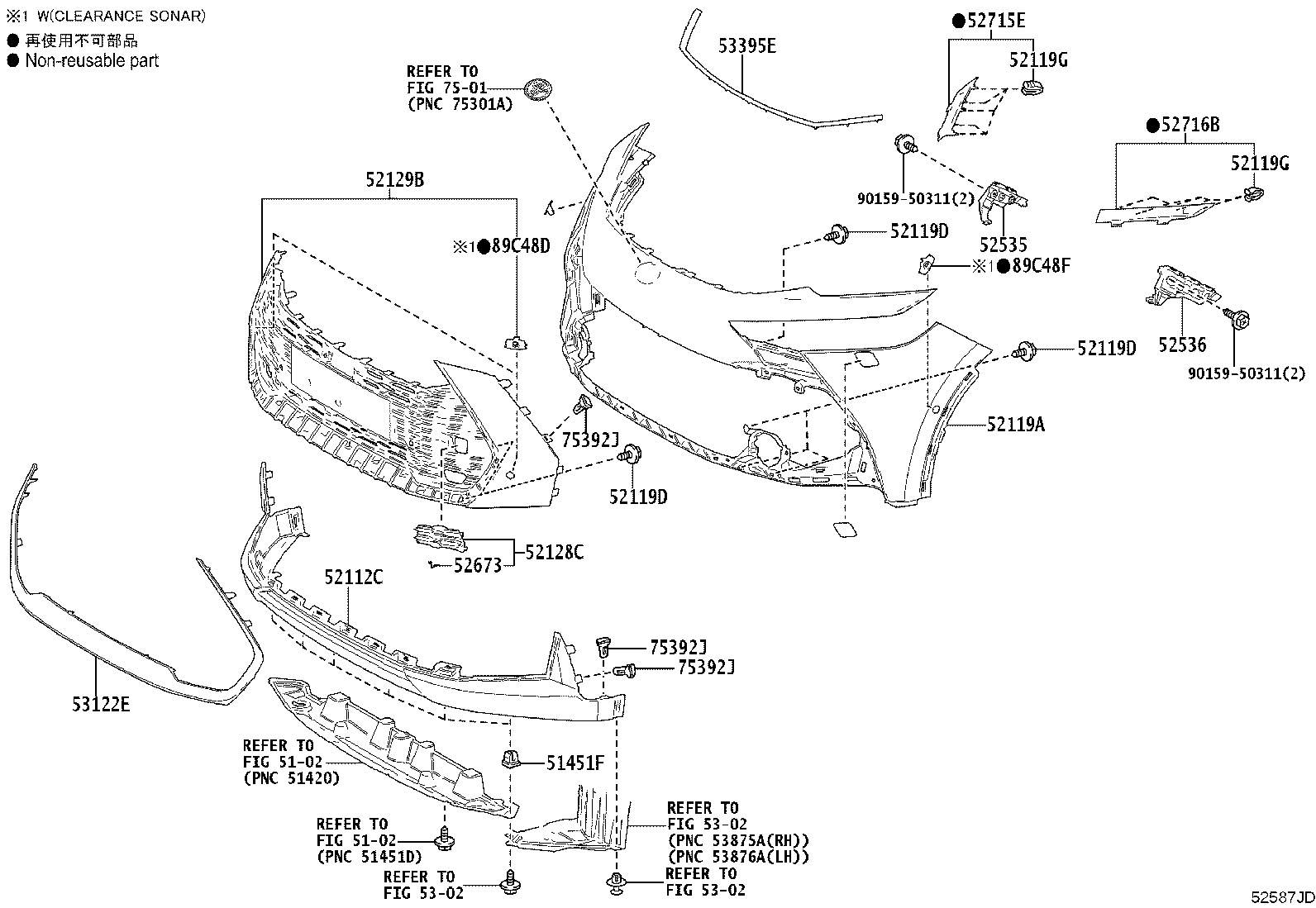

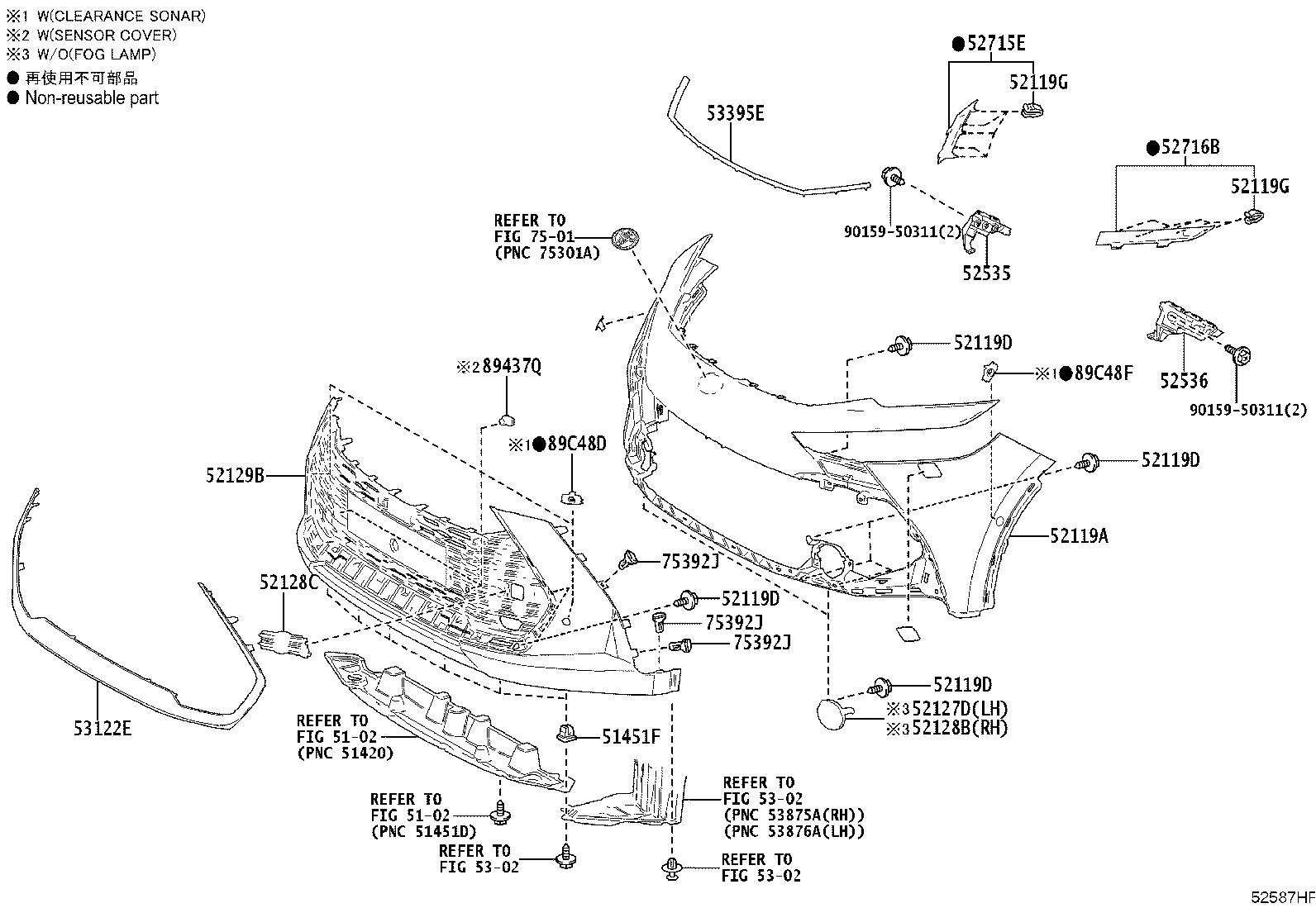

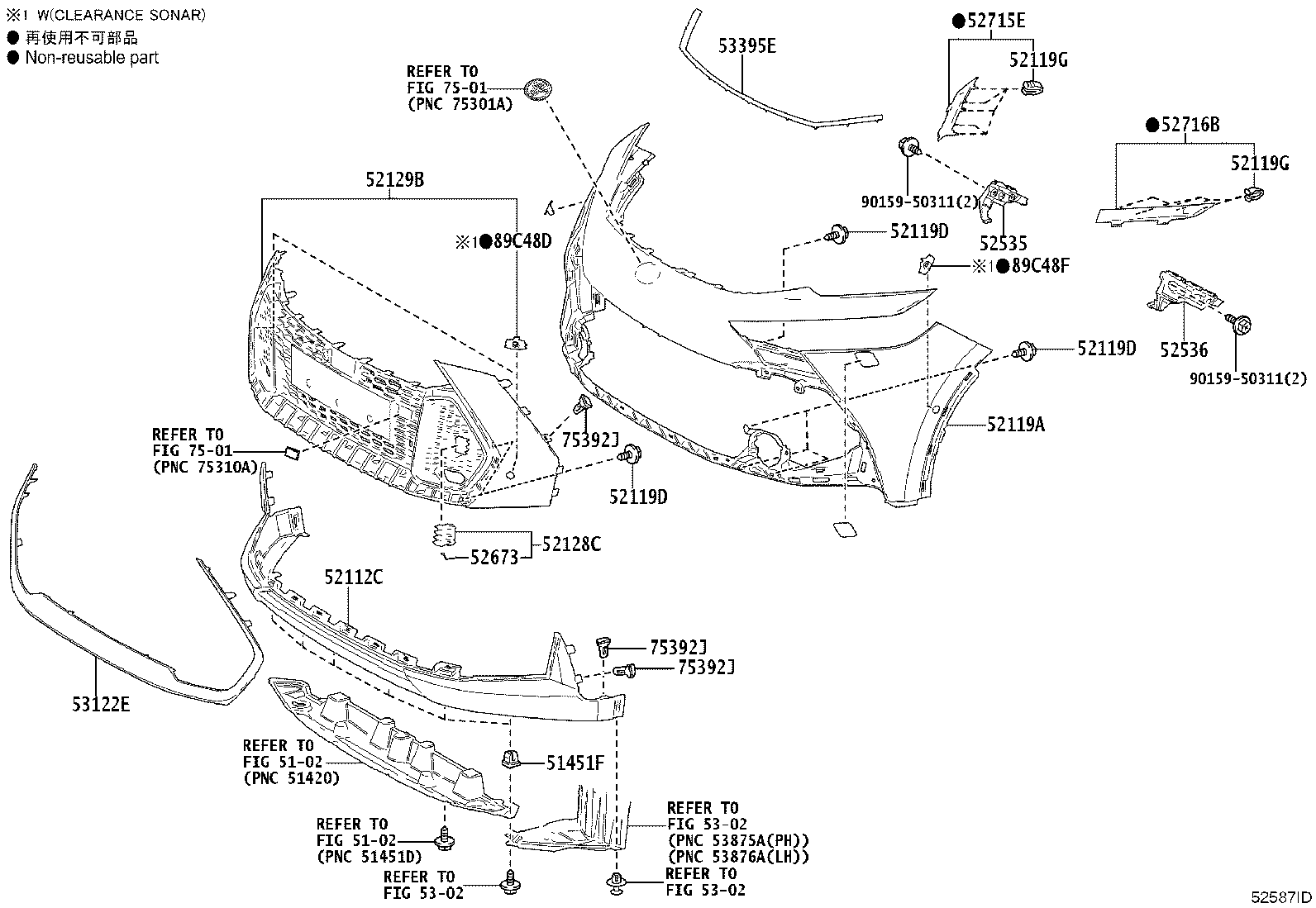

Front Bumper & Bumper Stay
27 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51451F | Grommet, NO.1 |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52112C | Extension, Front Bumper |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52119G | Clip, NO.1 |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128B | Cover, Front Bumper Hole, LH |
| 52128C | Cover, Front Bumper Hole, LH |
| 52129B | Cover, Front Bumper, Lower |
| 52132A | Reinforcement, Front Bumper, NO.2 |
| 52133 | Reinforcement, Front Bumper |
| 52535 | Retainer, Front Bumper Side, RH |
| 52536 | Retainer, Front Bumper Side, LH |
| 52611 | Absorber, Front Bumper Energy |
| 52618 | Absorber, Front Bumper, Lower |
| 52673 | Arm, Front Bumper, NO.1 |
| 52715E | Retainer, Front Bumper Moulding, NO.1 RH |
| 52716B | Retainer, Front Bumper Moulding, NO.1 LH |
| 53122E | Moulding, Radiator Grille, Lower |
| 53395E | Seal, Hood TO Front End Panel |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 75392J | Retainer, Outside Moulding |
| 89437Q | Cover, Sensor |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
| 89C48F | Retainer, Ultrasonic Sensor, Front Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
