Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · General
Supported model
Data version 2023-12

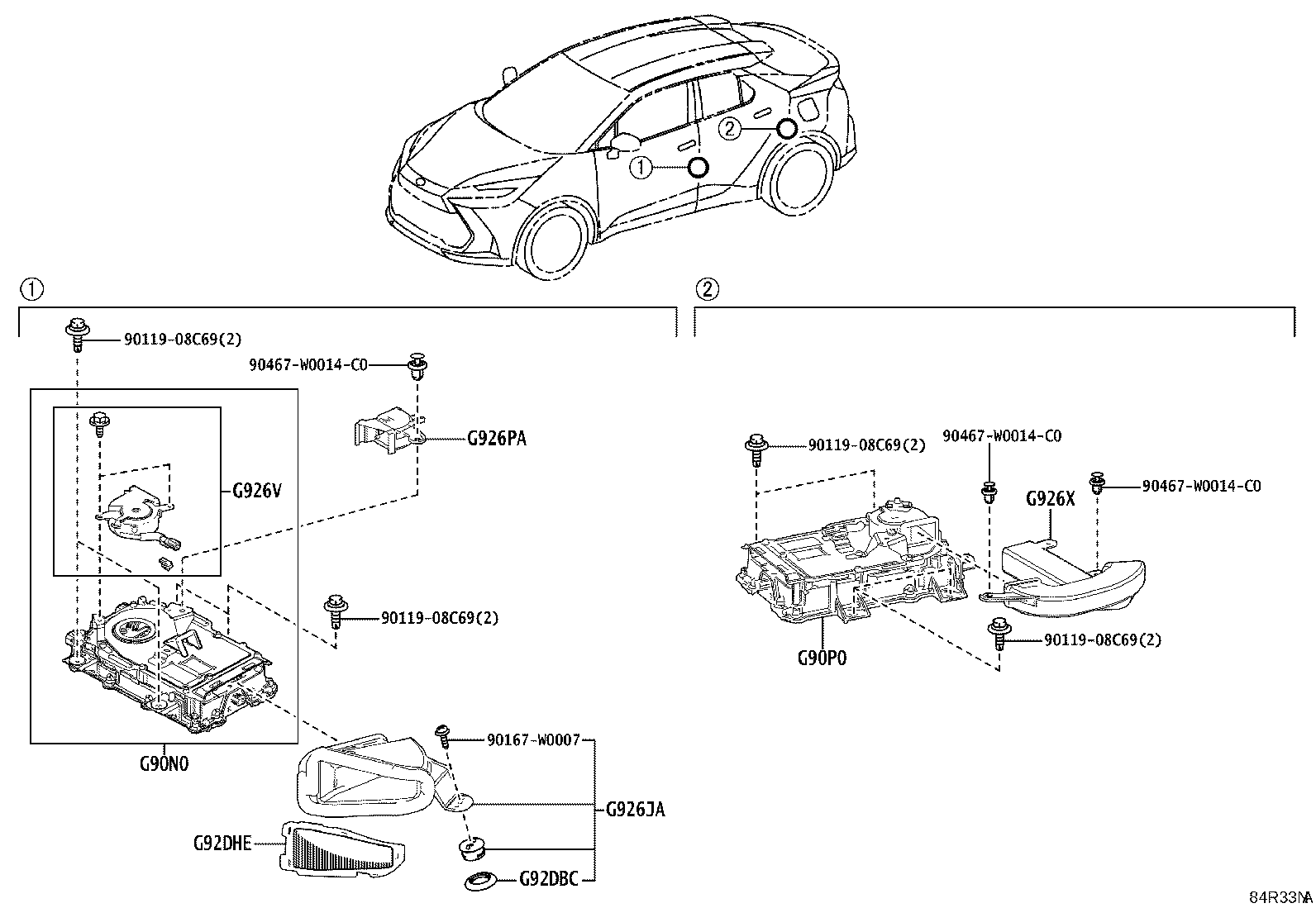

DC/DC Converter & Charger(BEV OR FCEV)
20 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 46226 | Pin, Connector |
| 58219J | Cover, Battery Box |
| 58409E | Lid Sub-assy, Battery Charger Connector Opening |
| 63669D | Grommet, Drain Hose |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77315B | Plate, Power Supply Connector Support |
| G9060A | Cable Assy, Electric Vehicle Charger |
| G9081E | Cable, EV Charger |
| G90F0A | Lock Assy, Cable EV Charger |
| G90H1 | Indicator , EV Charger Lid |
| G90N0 | Charger Assy, EV, NO.1 |
| G90P0 | Charger Assy, EV, NO.2 |
| G926CA | Wire, EV Charger |
| G926JA | Duct, Charger Intake, NO.1 |
| G926PA | Duct, Charger Exhaust, NO.1 |
| G926V | Blower, Charger Cooling |
| G926X | Duct, Charger Exhaust, NO.2 |
| G92DBC | Seal, Hev Battery, NO.1 |
| G92DHE | Filter, HV Battery Intake, NO.1 |
| G93B1 | Hose, EV Charge Connector Drain, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
