Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

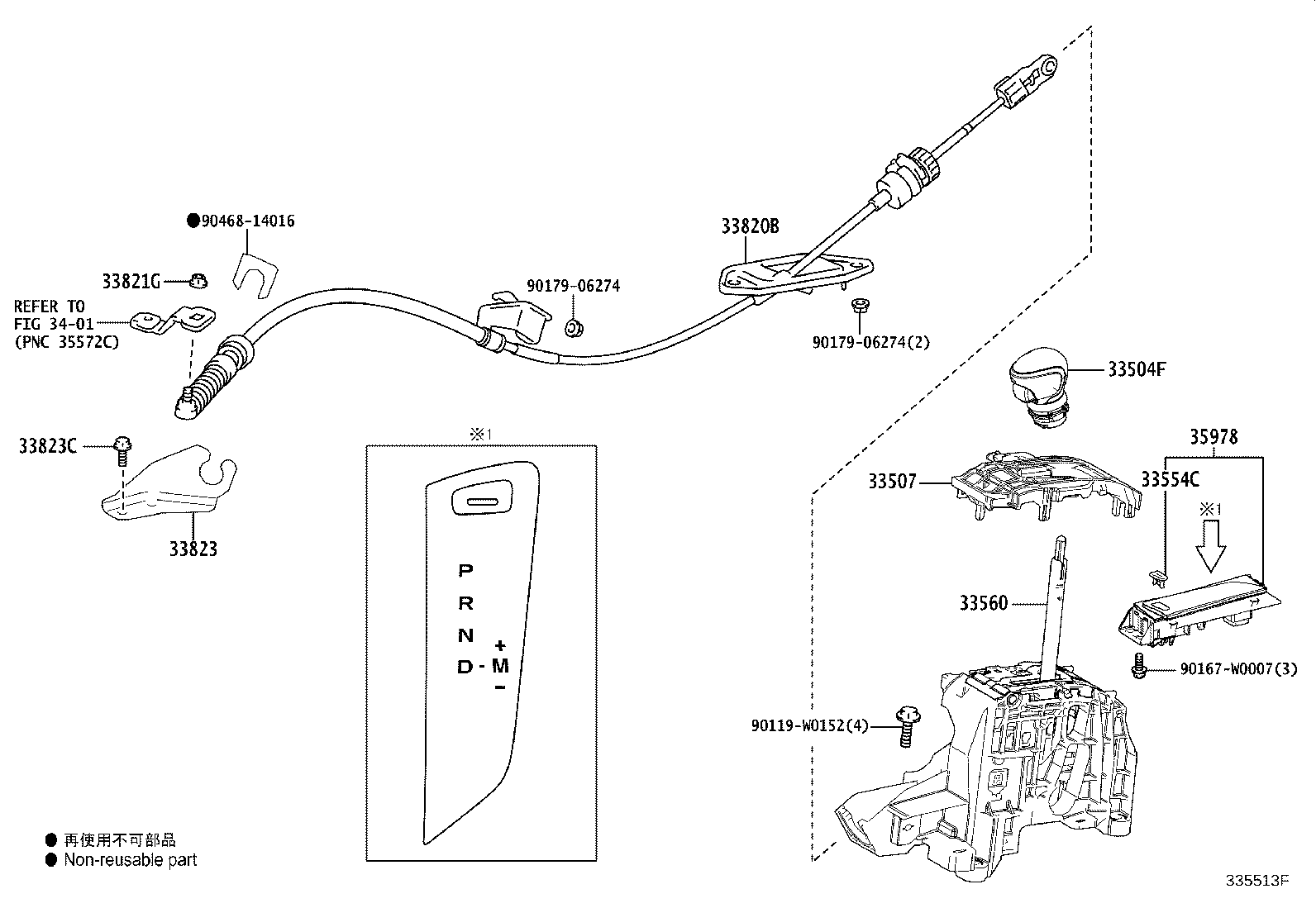

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 33504F — Knob Sub-assy, Shift Lever | ||||
| 33504-10070-C2 note |
Knob Sub-assy, Shift Lever
2016-10 → 2018-04
ended
|
NGX10,50 CVT | — | |
| 33504-10071-C2 note |
Knob Sub-assy, Shift Lever
2018-05 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 33504-F4010-C2 note |
Knob Sub-assy, Shift Lever
2016-10 → 2019-09
ended
|
NGX10 6F | — | |
| 33504-05052-C0 note |
Knob Sub-assy, Shift Lever
2019-09 → —
|
NGX10 6F | — | |
| 33504-10071-C2 note |
Knob Sub-assy, Shift Lever
2019-09 → —
|
ZYX10 E | — | |
| 33504-10071-C2 note |
Knob Sub-assy, Shift Lever
2019-09 → —
|
NGX10,50 E | — | |
| 33504-10071-C2 note |
Knob Sub-assy, Shift Lever
2019-09 → —
|
NGX10,50,ZYX10 CVT N | — | |
| 33507 — Bracket Sub-assy, Shift Lever Housing | ||||
| 33507-F4010 |
Bracket Sub-assy, Shift Lever Housing
2016-10 → 2019-09
ended
|
NGX10,50 LHD CVT | — | |
| 33507-F4020 |
Bracket Sub-assy, Shift Lever Housing
2016-10 → 2019-09
ended
|
NGX10,50 RHD CVT | — | |
| 33507-F4010 |
Bracket Sub-assy, Shift Lever Housing
2019-09 → —
|
NGX10,50,ZYX10 LHD CVT | — | |
| 33507-F4020 |
Bracket Sub-assy, Shift Lever Housing
2019-09 → —
|
NGX10 RHD CVT | — | |
| 33554C — Cover, Shift Lock Release Button | ||||
| 33554-F4010 |
Cover, Shift Lock Release Button
2016-10 → 2019-09
ended
|
NGX10,50 LHD CVT | — | |
| 33554-F4020 |
Cover, Shift Lock Release Button
2016-10 → 2019-09
ended
|
NGX10,50 RHD CVT | — | |
| 33554-F4010 |
Cover, Shift Lock Release Button
2019-09 → —
|
NGX10,50,ZYX10 LHD CVT | — | |
| 33554-F4020 |
Cover, Shift Lock Release Button
2019-09 → —
|
NGX10 RHD CVT | — | |
| 33560 — Unit Assy, Shift Lock Control | ||||
| 33560-F4010 |
Unit Assy, Shift Lock Control
2016-10 → 2019-09
ended
|
NGX10,50 LHD CVT N | — | |
| 33560-F4020 |
Unit Assy, Shift Lock Control
2016-10 → 2019-09
ended
|
NGX10,50 RHD CVT N | — | |
| 33560-F4030 |
Unit Assy, Shift Lock Control
2016-10 → 2019-09
ended
|
NGX10,50 LHD CVT E | — | |
| 33560-F4040 |
Unit Assy, Shift Lock Control
2016-10 → 2019-09
ended
|
NGX10,50 RHD CVT E | — | |
| 33560-F4010 |
Unit Assy, Shift Lock Control
2019-09 → —
|
NGX10,50 LHD CVT N | — | |
| 33560-F4020 |
Unit Assy, Shift Lock Control
2019-09 → —
|
NGX10 RHD CVT N | — | |
| 33560-F4030 |
Unit Assy, Shift Lock Control
2019-09 → —
|
NGX10,50 LHD E | — | |
| 33560-F4040 |
Unit Assy, Shift Lock Control
2019-09 → —
|
NGX10 RHD E | — | |
| 33560-F4050 |
Unit Assy, Shift Lock Control
2019-09 → —
|
ZYX10 | — | |
| 33820B — Cable Assy, Transmission Control | ||||
| 33820-F4010 |
Cable Assy, Transmission Control
2016-10 → 2019-09
ended
|
NGX10 6F | — | |
| 33820-F4020 |
Cable Assy, Transmission Control
2016-10 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 33820-F4010 |
Cable Assy, Transmission Control
2019-09 → —
|
NGX10 6F | — | |
| 33820-F4020 |
Cable Assy, Transmission Control
2019-09 → —
|
NGX10,50 CVT | — | |
| 33820-F4100 |
Cable Assy, Transmission Control
2019-09 → 2020-09
ended
|
ZYX10 | — | |
| 33820-F4130 |
Cable Assy, Transmission Control
2020-10 → —
|
ZYX10 | — | |
| 33821G — Nut (FOR TRANSMISSION CONTROL CABLE) | ||||
| 90178-W0031 |
Nut (FOR TRANSMISSION CONTROL CABLE)
2016-10 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 90178-W0031 |
Nut (FOR TRANSMISSION CONTROL CABLE)
2019-09 → —
|
NGX10,50,ZYX10 CVT | — | |
| 33823 — Bracket, Transmission Control Cable, NO.1 | ||||
| 33823-12190 |
Bracket, Transmission Control Cable, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 33823-12190 |
Bracket, Transmission Control Cable, NO.1
2019-09 → —
|
NGX10,50 CVT | — | |
| 33823-F4010 |
Bracket, Transmission Control Cable, NO.1
2019-09 → —
|
ZYX10 | — | |
| 33823C — Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET) | ||||
| 90119-08079 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2016-10 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 90119-08C60 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2016-10 → 2019-09
ended
|
NGX10 6F | — | |
| 90119-W0016 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2016-10 → 2019-09
ended
|
NGX10,50 CVT | — | |
| 90119-W0255 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2016-10 → 2019-09
ended
|
NGX10 6F | — | |
| 90119-08079 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2019-09 → —
|
NGX10,50,ZYX10 CVT | — | |
| 90119-08C60 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2019-09 → —
|
NGX10 6F | — | |
| 90119-W0016 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2019-09 → —
|
NGX10,50,ZYX10 CVT | — | |
| 90119-W0255 note |
Bolt (FOR TRANSMISSION CONTROL CABLE BRACKET)
2019-09 → —
|
NGX10 6F | — | |
| 35978 — Indicator, Shift Position | ||||
| 35978-F4010 |
Indicator, Shift Position
2016-10 → 2019-09
ended
|
NGX10,50 LHD CVT | — | |
| 35978-F4020 |
Indicator, Shift Position
2016-10 → 2019-09
ended
|
NGX10,50 RHD CVT | — | |
| 35978-F4010 |
Indicator, Shift Position
2019-09 → —
|
NGX10,50 LHD CVT | — | |
| 35978-F4020 |
Indicator, Shift Position
2019-09 → —
|
NGX10 RHD CVT | — | |
| 35978-F4040 |
Indicator, Shift Position
2019-09 → —
|
ZYX10 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
