Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

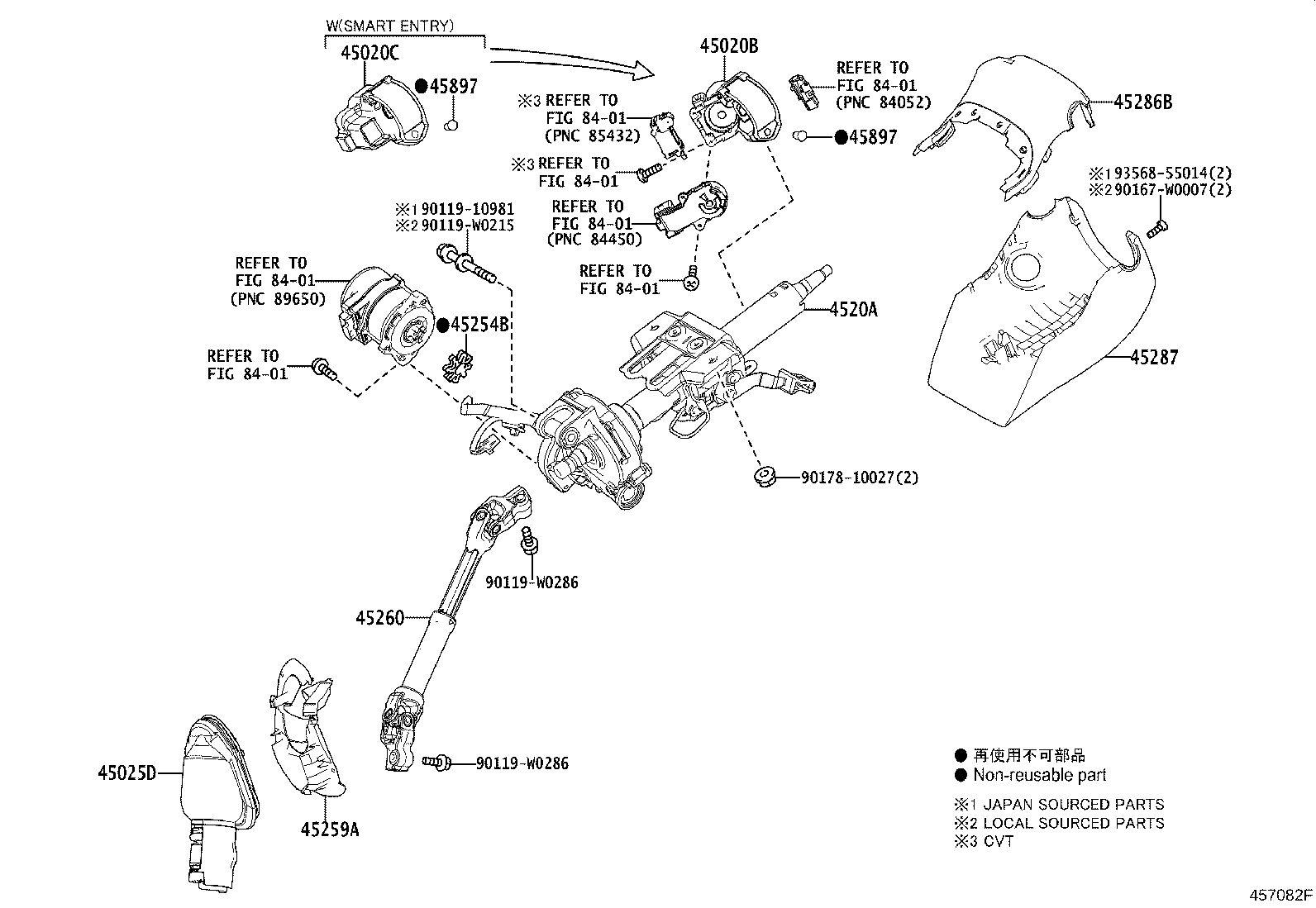

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 45020B — Actuator OR Upper Bracket Assy, Steering Lock | ||||
| 45280-0K140 |
Actuator OR Upper Bracket Assy, Steering Lock
2016-10 → 2019-09
ended
|
NGX10,50 CVT N | — | |
| 45280-0K150 |
Actuator OR Upper Bracket Assy, Steering Lock
2016-10 → 2019-09
ended
|
NGX10 6F (D,N) | — | |
| 45280-42170 note |
Actuator OR Upper Bracket Assy, Steering Lock
2018-05 → 2019-09
ended
|
NGX10,50 RHD CVT N | — | |
| 45280-42180 note |
Actuator OR Upper Bracket Assy, Steering Lock
2018-05 → 2019-09
ended
|
NGX10 RHD 6F (D,N) | — | |
| 45280-0K140 |
Actuator OR Upper Bracket Assy, Steering Lock
2019-09 → —
|
NGX10,50 CVT N | — | |
| 45280-0K150 |
Actuator OR Upper Bracket Assy, Steering Lock
2019-09 → —
|
NGX10 6F | — | |
| 45280-42170 note |
Actuator OR Upper Bracket Assy, Steering Lock
2019-09 → —
|
NGX10 RHD CVT N | — | |
| 45280-42180 note |
Actuator OR Upper Bracket Assy, Steering Lock
2019-09 → —
|
NGX10 RHD 6F | — | |
| 45020C — Actuator Assy, Steering Lock(W/ECU) | ||||
| 45020-0H040 |
Actuator Assy, Steering Lock(W/ECU)
2016-10 → 2019-09
ended
|
NGX10,50 E | — | |
| 45020-0H050 note |
Actuator Assy, Steering Lock(W/ECU)
2018-05 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 45020-0H040 |
Actuator Assy, Steering Lock(W/ECU)
2019-09 → —
|
ZYX10;NGX10,50 E | — | |
| 45020-0H050 note |
Actuator Assy, Steering Lock(W/ECU)
2019-09 → —
|
NGX10 RHD E | — | |
| 45025D — Cover Sub-assy, Steering Column Hole, NO.1 | ||||
| 45025-F4010 |
Cover Sub-assy, Steering Column Hole, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 45025-F4020 |
Cover Sub-assy, Steering Column Hole, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 45025-F4010 |
Cover Sub-assy, Steering Column Hole, NO.1
2019-09 → —
|
NGX10 RHD | — | |
| 45025-F4020 |
Cover Sub-assy, Steering Column Hole, NO.1
2019-09 → —
|
NGX10,50,ZYX10 LHD | — | |
| 4520A — Column Sub-assy, Electric Power Steering | ||||
| 4520A-F4010 |
Column Sub-assy, Electric Power Steering
2016-10 → 2019-09
ended
|
NGX10,50 LHD (D,N) | — | |
| 4520A-F4030 |
Column Sub-assy, Electric Power Steering
2016-10 → 2019-09
ended
|
NGX10,50 LHD E | — | |
| 4520A-F4050 |
Column Sub-assy, Electric Power Steering
2016-10 → 2019-09
ended
|
NGX10,50 RHD (D,N) | — | |
| 4520A-F4060 |
Column Sub-assy, Electric Power Steering
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 4520A-F4010 |
Column Sub-assy, Electric Power Steering
2019-09 → —
|
NGX10,50 LHD N | — | |
| 4520A-F4030 |
Column Sub-assy, Electric Power Steering
2019-09 → —
|
ZYX10;NGX10,50 LHD E | — | |
| 4520A-F4050 |
Column Sub-assy, Electric Power Steering
2019-09 → —
|
NGX10 RHD (D,N) | — | |
| 4520A-F4060 |
Column Sub-assy, Electric Power Steering
2019-09 → —
|
NGX10 RHD E | — | |
| 45254B — Damper, Electric Power Steering Motor Shaft | ||||
| 45254-28040 |
Damper, Electric Power Steering Motor Shaft
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 45254-28040 |
Damper, Electric Power Steering Motor Shaft
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 45259A — Sheet, Column Hole Cover Silencer | ||||
| 45259-F4010 |
Sheet, Column Hole Cover Silencer
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 45259-F4020 |
Sheet, Column Hole Cover Silencer
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 45259-F4010 |
Sheet, Column Hole Cover Silencer
2019-09 → —
|
NGX10 RHD | — | |
| 45259-F4020 |
Sheet, Column Hole Cover Silencer
2019-09 → —
|
NGX10,50,ZYX10 LHD | — | |
| 45260 — Shaft Assy, Steering Intermediate, NO.2 | ||||
| 45260-F4010 |
Shaft Assy, Steering Intermediate, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 45260-F4020 |
Shaft Assy, Steering Intermediate, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 45260-F4010 |
Shaft Assy, Steering Intermediate, NO.2
2019-09 → —
|
NGX10,50,ZYX10 LHD | — | |
| 45260-F4020 |
Shaft Assy, Steering Intermediate, NO.2
2019-09 → —
|
NGX10 RHD | — | |
| 45286B — Cover, Steering Column, Upr | ||||
| 45286-F4010-C0 note |
Cover, Steering Column, Upr
2016-10 → 2018-05
ended
|
NGX10,50 | — | |
| 45286-F4010-C2 note |
Cover, Steering Column, Upr
2018-05 → 2019-09
ended
|
NGX10,50 | — | |
| 45286-F4010-C2 note |
Cover, Steering Column, Upr
2019-09 → —
|
NGX10,50 E | — | |
| 45286-F4010-C2 note |
Cover, Steering Column, Upr
2019-09 → —
|
ZYX10 E | — | |
| 45286-F4010-C2 note |
Cover, Steering Column, Upr
2019-09 → —
|
NGX10,50,ZYX10 D,N | — | |
| 45287 — Cover, Steering Column, Lwr | ||||
| 45287-F4010-C0 note |
Cover, Steering Column, Lwr
2016-10 → 2018-05
ended
|
NGX10,50 D,N | — | |
| 45287-F4010-C2 note |
Cover, Steering Column, Lwr
2018-05 → 2019-09
ended
|
NGX10,50 D,N | — | |
| 45287-F4020-C0 note |
Cover, Steering Column, Lwr
2016-10 → 2018-05
ended
|
NGX10,50 E | — | |
| 45287-F4020-C2 note |
Cover, Steering Column, Lwr
2018-05 → 2019-09
ended
|
NGX10,50 E | — | |
| 45287-F4010-C2 note |
Cover, Steering Column, Lwr
2019-09 → —
|
NGX10,50 D,N | — | |
| 45287-F4020-C2 note |
Cover, Steering Column, Lwr
2019-09 → —
|
ZYX10 E | — | |
| 45287-F4020-C2 note |
Cover, Steering Column, Lwr
2019-09 → —
|
NGX10,50 E | — | |
| 45287-F4020-C2 note |
Cover, Steering Column, Lwr
2019-09 → —
|
ZYX10 N | — | |
| 45897 — Bolt, Steering Lock Set | ||||
| 45897-12020 |
Bolt, Steering Lock Set
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 45897-12050 note |
Bolt, Steering Lock Set
2018-05 → 2019-09
ended
|
NGX10,50 RHD (D,N) | — | |
| 45897-12020 |
Bolt, Steering Lock Set
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 45897-12050 note |
Bolt, Steering Lock Set
2019-09 → —
|
NGX10 RHD (D,N) | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
