Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

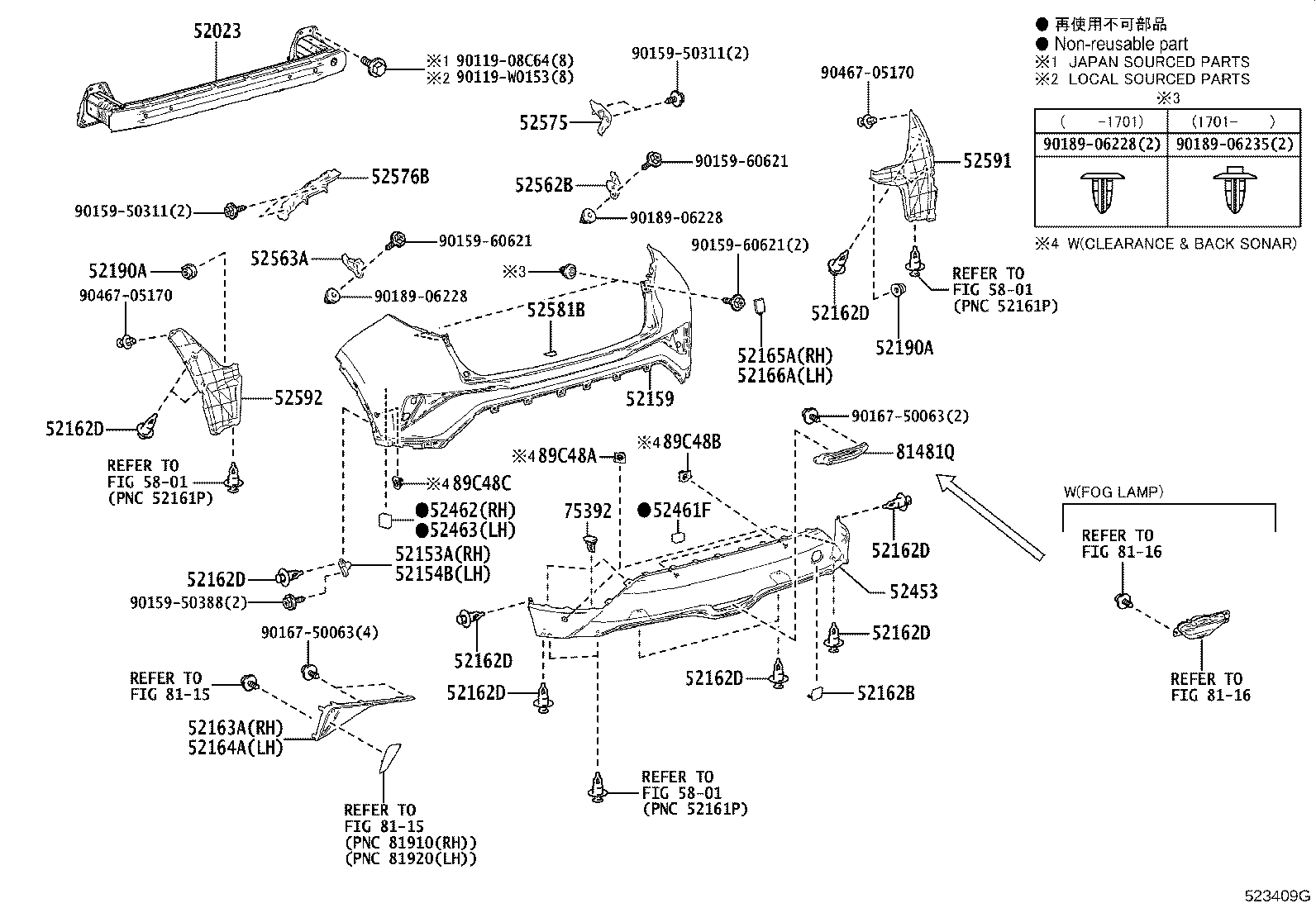

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 52023 — Reinforcement Sub-assy, Rear Bumper | ||||
| 52023-F4010 |
Reinforcement Sub-assy, Rear Bumper
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52023-F4010 |
Reinforcement Sub-assy, Rear Bumper
2019-09 → —
|
NGX10,50 | — | |
| 52153A — Stay, Rear Bumper Side, RH | ||||
| 52153-F4010 |
Stay, Rear Bumper Side, RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52153-F4010 |
Stay, Rear Bumper Side, RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52154B — Stay, Rear Bumper Side, LH | ||||
| 52154-F4010 |
Stay, Rear Bumper Side, LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52154-F4010 |
Stay, Rear Bumper Side, LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52159 — Cover, Rear Bumper | ||||
| 52159-F4900 note |
Cover, Rear Bumper
2016-10 → 2018-09
ended
|
NGX10,50 | — | |
| 52159-F4901 note |
Cover, Rear Bumper
2016-10 → 2018-09
ended
|
NGX10,50 RHD E | — | |
| 52159-F4907 note |
Cover, Rear Bumper
2018-09 → 2019-09
ended
|
NGX10,50 | — | |
| 52159-F4908 note |
Cover, Rear Bumper
2018-09 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 52159-F4907 note |
Cover, Rear Bumper
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52159-F4911 note |
Cover, Rear Bumper
2019-09 → —
|
NGX10 RHD E | — | |
| 52162B — Plate, Rear Bumper, NO.1 | ||||
| 52162-F4010 |
Plate, Rear Bumper, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52162-F4010 |
Plate, Rear Bumper, NO.1
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52162D — Piece, Rear Bumper | ||||
| 52161-02030 |
Piece, Rear Bumper
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52161-02030 |
Piece, Rear Bumper
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52163A — Plate, Rear Bumper, RH | ||||
| 52163-F4020 |
Plate, Rear Bumper, RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52163-F4020 |
Plate, Rear Bumper, RH
2019-09 → —
|
ZYX10 | — | |
| 52163-F4100 note |
Plate, Rear Bumper, RH
2019-09 → —
|
NGX10 RHD E | — | |
| 52163-F4100 note |
Plate, Rear Bumper, RH
2019-09 → —
|
NGX10 RHD E | — | |
| 52163-F4100 note |
Plate, Rear Bumper, RH
2019-09 → —
|
NGX10 RHD E | — | |
| 52163-F4100 note |
Plate, Rear Bumper, RH
2019-09 → —
|
NGX10 RHD E | — | |
| 52163-F4110 |
Plate, Rear Bumper, RH
2019-09 → —
|
NGX10,50 | — | |
| 52164A — Plate, Rear Bumper, LH | ||||
| 52164-F4020 |
Plate, Rear Bumper, LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52164-F4020 |
Plate, Rear Bumper, LH
2019-09 → —
|
ZYX10 | — | |
| 52164-F4100 note |
Plate, Rear Bumper, LH
2019-09 → —
|
NGX10 RHD E | — | |
| 52164-F4100 note |
Plate, Rear Bumper, LH
2019-09 → —
|
NGX10 RHD E | — | |
| 52164-F4100 note |
Plate, Rear Bumper, LH
2019-09 → —
|
NGX10 RHD E | — | |
| 52164-F4100 note |
Plate, Rear Bumper, LH
2019-09 → —
|
NGX10 RHD E | — | |
| 52164-F4110 |
Plate, Rear Bumper, LH
2019-09 → —
|
NGX10,50 | — | |
| 52165A — Cover, Rear Bumper, Upr RH | ||||
| 52165-F4901 note |
Cover, Rear Bumper, Upr RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52165-F4901 note |
Cover, Rear Bumper, Upr RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52166A — Cover, Rear Bumper, Upr LH | ||||
| 52166-F4901 note |
Cover, Rear Bumper, Upr LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52166-F4901 note |
Cover, Rear Bumper, Upr LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52190A — Clip | ||||
| 90467-06206-C0 note |
Clip
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 90467-06206-C0 note |
Clip
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52453 — Guard, Rear Bumper, Center | ||||
| 52453-F4010 |
Guard, Rear Bumper, Center
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52453-F4020 note |
Guard, Rear Bumper, Center
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 52453-F4011 |
Guard, Rear Bumper, Center
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52453-F4130 note |
Guard, Rear Bumper, Center
2019-09 → —
|
NGX10 RHD E | — | |
| 52453-F4130 note |
Guard, Rear Bumper, Center
2019-09 → —
|
NGX10 RHD E | — | |
| 52453-F4130 note |
Guard, Rear Bumper, Center
2019-09 → —
|
NGX10 RHD E | — | |
| 52453-F4130 note |
Guard, Rear Bumper, Center
2019-09 → —
|
NGX10 RHD E | — | |
| 52461F — Pad, Rear Bumper | ||||
| 52462-F4010 |
Pad, Rear Bumper
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52462-F4010 |
Pad, Rear Bumper
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52462 — Pad, Rear Bumper, RH | ||||
| 52462-02160 |
Pad, Rear Bumper, RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52462-02160 |
Pad, Rear Bumper, RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52463 — Pad, Rear Bumper, LH | ||||
| 52462-02160 |
Pad, Rear Bumper, LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52462-02160 |
Pad, Rear Bumper, LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52562B — Retainer, Rear Bumper, Upper RH | ||||
| 52562-F4010 |
Retainer, Rear Bumper, Upper RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52562-F4010 |
Retainer, Rear Bumper, Upper RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52563A — Retainer, Rear Bumper, Upper LH | ||||
| 52563-F4010 |
Retainer, Rear Bumper, Upper LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52563-F4010 |
Retainer, Rear Bumper, Upper LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52575 — Retainer, Rear Bumper Side, RH | ||||
| 52575-F4010 |
Retainer, Rear Bumper Side, RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52575-F4010 |
Retainer, Rear Bumper Side, RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52576B — Retainer, Rear Bumper Side, LH | ||||
| 52576-F4010 |
Retainer, Rear Bumper Side, LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52576-F4010 |
Retainer, Rear Bumper Side, LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52581B — Protector, Rear Bumper | ||||
| 52581-02020 |
Protector, Rear Bumper
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52581-02020 |
Protector, Rear Bumper
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52591 — Seal, Rear Bumper Side, RH | ||||
| 52591-F4010 |
Seal, Rear Bumper Side, RH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52591-F4010 |
Seal, Rear Bumper Side, RH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 52592 — Seal, Rear Bumper Side, LH | ||||
| 52592-F4010 |
Seal, Rear Bumper Side, LH
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 52592-F4010 |
Seal, Rear Bumper Side, LH
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 75392 — Retainer, Outside Moulding | ||||
| 75392-35200 |
Retainer, Outside Moulding
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 75392-35200 |
Retainer, Outside Moulding
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 81481Q — Bracket, Fog Lamp | ||||
| 81481-F4040 |
Bracket, Fog Lamp
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 81481-F4040 |
Bracket, Fog Lamp
2019-09 → —
|
ZYX10 | — | |
| 89C48A — Retainer, Ultrasonic Sensor, Rear Corner | ||||
| 89348-F4140-C0 note |
Retainer, Ultrasonic Sensor, Rear Corner
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-10010-C0 note |
Retainer, Ultrasonic Sensor, Rear Corner
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-10010-C0 note |
Retainer, Ultrasonic Sensor, Rear Corner
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-10020-C0 note |
Retainer, Ultrasonic Sensor, Rear Corner
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-10020-C0 note |
Retainer, Ultrasonic Sensor, Rear Corner
2019-09 → —
|
NGX10 RHD E | — | |
| 89C48B — Retainer, Ultrasonic Sensor, Rear Center | ||||
| 89348-F4120 note |
Retainer, Ultrasonic Sensor, Rear Center
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4130 note |
Retainer, Ultrasonic Sensor, Rear Center
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-12170-C2 note |
Retainer, Ultrasonic Sensor, Rear Center
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-12170-C2 note |
Retainer, Ultrasonic Sensor, Rear Center
2019-09 → —
|
NGX10 RHD E | — | |
| 89C48C — Retainer, Ultrasonic Sensor, Rear Side | ||||
| 89348-F4110-A0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-A1 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-B0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-B1 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-B2 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-C0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-D0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-E0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-01
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-E1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-01 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-F1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-03 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-G0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2018-05
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-J0 note |
Retainer, Ultrasonic Sensor, Rear Side
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-F4110-J2 note |
Retainer, Ultrasonic Sensor, Rear Side
2018-05 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 89348-47090-23 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47090-A0 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47090-A1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47090-A3 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
| 89348-47090-B1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47090-B4 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47090-B5 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47090-B7 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
| 89348-47090-D4 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47090-E3 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47090-G1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-11
ended
|
NGX10 RHD E | — | |
| 89348-47090-H2 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-11 → —
|
NGX10 RHD E | — | |
| 89348-47090-J5 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-11
ended
|
NGX10 RHD E | — | |
| 89348-47090-K0 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
| 89348-47100-23 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47100-A0 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47100-A1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47100-A3 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
| 89348-47100-B1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47100-B4 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47100-B5 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47100-B7 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
| 89348-47100-D4 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → —
|
NGX10 RHD E | — | |
| 89348-47100-E3 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-01
ended
|
NGX10 RHD E | — | |
| 89348-47100-G1 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-11
ended
|
NGX10 RHD E | — | |
| 89348-47100-H2 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-11 → —
|
NGX10 RHD E | — | |
| 89348-47100-J5 note |
Retainer, Ultrasonic Sensor, Rear Side
2019-09 → 2022-11
ended
|
NGX10 RHD E | — | |
| 89348-47100-K0 note |
Retainer, Ultrasonic Sensor, Rear Side
2022-01 → —
|
NGX10 RHD E | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
