Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

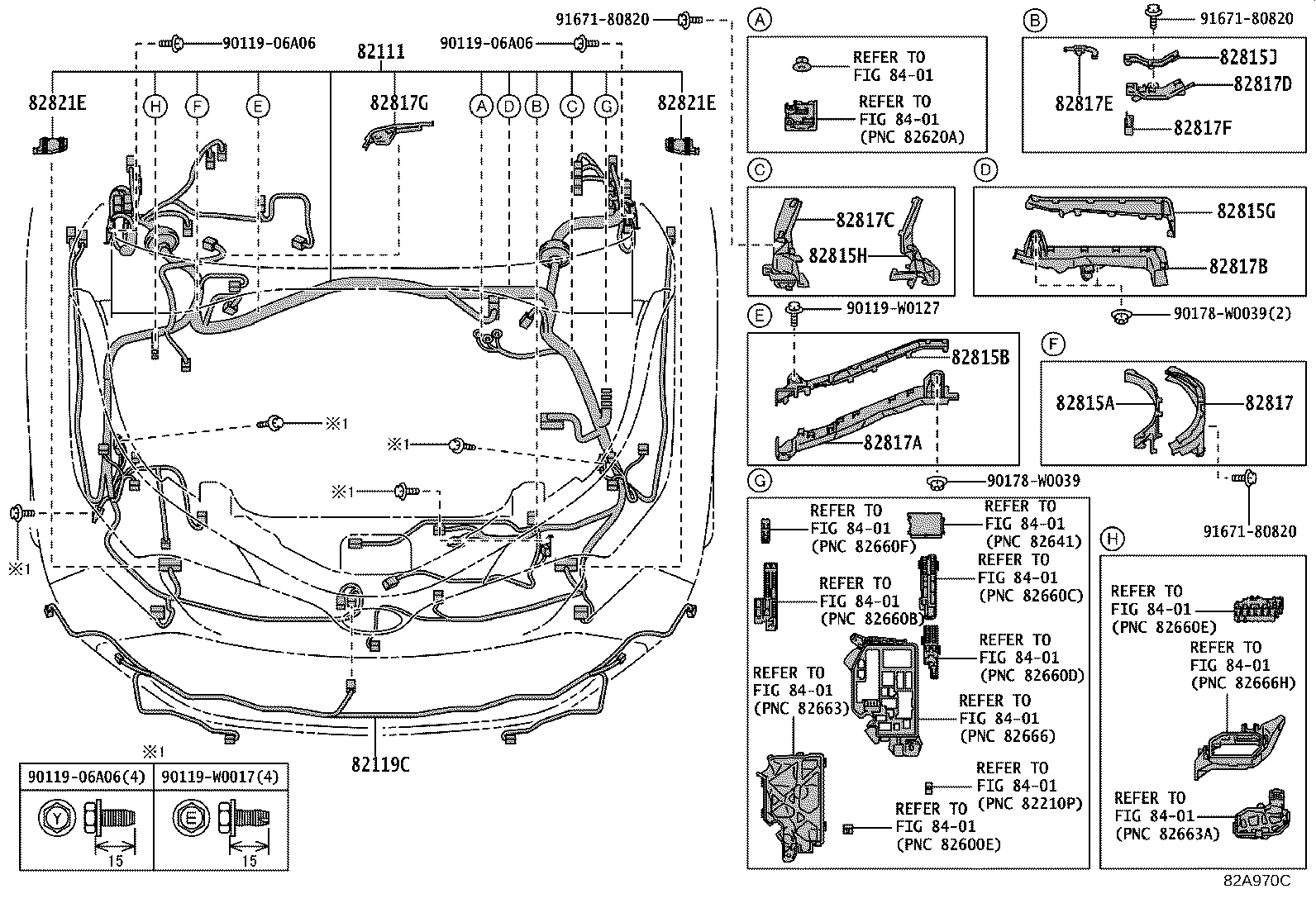

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 82111 — Wire, Engine Room Main | ||||
| 82111-F4580 |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10 RHD 6F | — | |
| 82111-F4590 |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10,50 RHD CVT | — | |
| 82111-F4G20 note |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10 RHD 6F E | — | |
| 82111-F4G40 note |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10,50 RHD CVT E | — | |
| 82111-F4K40 |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10,50 LHD CVT | — | |
| 82111-F4K50 note |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10,50 LHD CVT E | — | |
| 82111-F4K60 |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10 LHD 6F | — | |
| 82111-F4K70 note |
Wire, Engine Room Main
2016-10 → 2018-05
ended
|
NGX10 LHD 6F E | — | |
| 82111-F4R70 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 RHD CVT | — | |
| 82111-F4R80 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 RHD CVT E | — | |
| 82111-F4R90 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 RHD 6F | — | |
| 82111-F4S00 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 RHD 6F E | — | |
| 82111-F4W00 |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 LHD CVT | — | |
| 82111-F4W10 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 LHD CVT E | — | |
| 82111-F4W20 |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 RHD 6F | — | |
| 82111-F4W30 |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 RHD CVT | — | |
| 82111-F4W40 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 RHD 6F E | — | |
| 82111-F4W50 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10,50 RHD CVT E | — | |
| 82111-F4W60 |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 LHD 6F | — | |
| 82111-F4W70 note |
Wire, Engine Room Main
2018-05 → 2019-09
ended
|
NGX10 LHD 6F E | — | |
| 82111-F4X30 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
ZYX10 N | — | |
| 82111-F4X40 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
ZYX10 E | — | |
| 82115-F4170 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
NGX10 LHD 6F | — | |
| 82115-F4190 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
NGX10,50 LHD CVT | — | |
| 82115-F4240 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
NGX10 RHD 6F | — | |
| 82115-F4260 |
Wire, Engine Room Main
2019-09 → 2020-10
ended
|
NGX10 RHD CVT | — | |
| 82115-F4410 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
ZYX10 N | — | |
| 82115-F4411 |
Wire, Engine Room Main
2022-01 → —
|
ZYX10 N | — | |
| 82115-F4420 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
ZYX10 E | — | |
| 82115-F4421 |
Wire, Engine Room Main
2022-01 → —
|
ZYX10 E | — | |
| 82115-F4500 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
NGX10,50 LHD CVT | — | |
| 82115-F4501 |
Wire, Engine Room Main
2022-01 → —
|
NGX10,50 LHD CVT | — | |
| 82115-F4550 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
NGX10 RHD 6F | — | |
| 82115-F4551 |
Wire, Engine Room Main
2022-01 → —
|
NGX10 RHD 6F | — | |
| 82115-F4560 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
NGX10 RHD CVT | — | |
| 82115-F4561 |
Wire, Engine Room Main
2022-01 → —
|
NGX10 RHD CVT | — | |
| 82115-F4590 |
Wire, Engine Room Main
2020-10 → 2022-01
ended
|
NGX10 LHD 6F | — | |
| 82115-F4592 |
Wire, Engine Room Main
2022-01 → —
|
NGX10 LHD 6F | — | |
| 82119C — Wire, Engine Room, NO.5 | ||||
| 82119-F4010 note |
Wire, Engine Room, NO.5
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 82119-F4080 note |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10 RHD E | — | |
| 82119-F4100 note |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10 RHD E | — | |
| 82119-F4110 note |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10 RHD E | — | |
| 82119-F4120 note |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10 RHD E | — | |
| 82119-F4130 |
Wire, Engine Room, NO.5
2019-09 → —
|
ZYX10 E | — | |
| 82119-F4130 note |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10,50 E | — | |
| 82119-F4140 |
Wire, Engine Room, NO.5
2019-09 → —
|
NGX10,50 E,N | — | |
| 82815A — Cover, Wiring Harness Protector | ||||
| 82815-F4200 |
Cover, Wiring Harness Protector
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82815-F4240 |
Cover, Wiring Harness Protector
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82815-47880 |
Cover, Wiring Harness Protector
2019-09 → —
|
ZYX10 | — | |
| 82815-F4200 |
Cover, Wiring Harness Protector
2019-09 → —
|
NGX10,50 LHD | — | |
| 82815-F4240 |
Cover, Wiring Harness Protector
2019-09 → —
|
NGX10 RHD | — | |
| 82815B — Cover, Wiring Harness Protector | ||||
| 82815-F4210 |
Cover, Wiring Harness Protector
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82815-F4250 |
Cover, Wiring Harness Protector
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82815-47C20 |
Cover, Wiring Harness Protector
2019-09 → —
|
ZYX10 | — | |
| 82815-F4210 |
Cover, Wiring Harness Protector
2019-09 → —
|
NGX10,50 LHD | — | |
| 82815-F4250 |
Cover, Wiring Harness Protector
2019-09 → —
|
NGX10 RHD | — | |
| 82815G — Cover, Wiring Harness Protector NO.5 | ||||
| 82815-F4220 |
Cover, Wiring Harness Protector NO.5
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82815-F4260 |
Cover, Wiring Harness Protector NO.5
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82815-47C80 |
Cover, Wiring Harness Protector NO.5
2019-09 → —
|
ZYX10 | — | |
| 82815-F4220 |
Cover, Wiring Harness Protector NO.5
2019-09 → —
|
NGX10,50 LHD | — | |
| 82815-F4260 |
Cover, Wiring Harness Protector NO.5
2019-09 → —
|
NGX10 RHD | — | |
| 82815H — Cover, Wiring Harness Protector NO.6 | ||||
| 82815-F4230 |
Cover, Wiring Harness Protector NO.6
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82815-F4270 |
Cover, Wiring Harness Protector NO.6
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82815-47D20 |
Cover, Wiring Harness Protector NO.6
2019-09 → —
|
ZYX10 | — | |
| 82815-F4230 |
Cover, Wiring Harness Protector NO.6
2019-09 → —
|
NGX10,50 LHD | — | |
| 82815-F4270 |
Cover, Wiring Harness Protector NO.6
2019-09 → —
|
NGX10 RHD | — | |
| 82815J — Cover, Wiring Harness Protector, NO.7 | ||||
| 82815-F4280 |
Cover, Wiring Harness Protector, NO.7
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82815-F4280 |
Cover, Wiring Harness Protector, NO.7
2019-09 → —
|
NGX10,50 | — | |
| 82815-F4320 |
Cover, Wiring Harness Protector, NO.7
2019-09 → —
|
ZYX10 | — | |
| 82817 — Protector, Wiring Harness, NO.1 | ||||
| 82817-F4230 |
Protector, Wiring Harness, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82817-F4270 |
Protector, Wiring Harness, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82817-47N30 |
Protector, Wiring Harness, NO.1
2019-09 → —
|
ZYX10 | — | |
| 82817-F4230 |
Protector, Wiring Harness, NO.1
2019-09 → —
|
NGX10,50 LHD | — | |
| 82817-F4270 |
Protector, Wiring Harness, NO.1
2019-09 → —
|
NGX10 RHD | — | |
| 82817A — Protector, Wiring Harness, NO.2 | ||||
| 82817-F4240 |
Protector, Wiring Harness, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82817-F4280 |
Protector, Wiring Harness, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82817-47N40 |
Protector, Wiring Harness, NO.2
2019-09 → —
|
ZYX10 | — | |
| 82817-F4240 |
Protector, Wiring Harness, NO.2
2019-09 → —
|
NGX10,50 LHD | — | |
| 82817-F4280 |
Protector, Wiring Harness, NO.2
2019-09 → —
|
NGX10 RHD | — | |
| 82817B — Protector, Wiring Harness, NO.3 | ||||
| 82817-F4250 |
Protector, Wiring Harness, NO.3
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82817-F4290 |
Protector, Wiring Harness, NO.3
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82817-47N50 |
Protector, Wiring Harness, NO.3
2019-09 → —
|
ZYX10 | — | |
| 82817-F4250 |
Protector, Wiring Harness, NO.3
2019-09 → —
|
NGX10,50 LHD | — | |
| 82817-F4290 |
Protector, Wiring Harness, NO.3
2019-09 → —
|
NGX10 RHD | — | |
| 82817C — Protector, Wiring Harness, NO.4 | ||||
| 82817-F4260 |
Protector, Wiring Harness, NO.4
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82817-F4300 |
Protector, Wiring Harness, NO.4
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82817-47N90 |
Protector, Wiring Harness, NO.4
2019-09 → —
|
ZYX10 | — | |
| 82817-F4260 |
Protector, Wiring Harness, NO.4
2019-09 → —
|
NGX10,50 LHD | — | |
| 82817-F4300 |
Protector, Wiring Harness, NO.4
2019-09 → —
|
NGX10 RHD | — | |
| 82817D — Protector, Wiring Harness, NO.5 | ||||
| 82817-F4310 |
Protector, Wiring Harness, NO.5
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82817-F4310 |
Protector, Wiring Harness, NO.5
2019-09 → —
|
NGX10,50 | — | |
| 82817-F4450 |
Protector, Wiring Harness, NO.5
2019-09 → —
|
ZYX10 | — | |
| 82817E — Protector, Wiring Harness, NO.6 | ||||
| 82817-F4320 |
Protector, Wiring Harness, NO.6
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82817-F4320 |
Protector, Wiring Harness, NO.6
2019-09 → —
|
NGX10,50 | — | |
| 82817-F4510 |
Protector, Wiring Harness, NO.6
2019-09 → —
|
ZYX10 | — | |
| 82817F — Protector, Wiring Harness, NO.7 | ||||
| 82817-F4470 |
Protector, Wiring Harness, NO.7
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82817-F4470 |
Protector, Wiring Harness, NO.7
2019-09 → —
|
NGX10,50 | — | |
| 82817G — Protector, Wiring Harness, NO.8 | ||||
| 82817-F4520 |
Protector, Wiring Harness, NO.8
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 82817-F4530 |
Protector, Wiring Harness, NO.8
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 82817-F4520 |
Protector, Wiring Harness, NO.8
2019-09 → —
|
NGX10,50,ZYX10 LHD | — | |
| 82817-F4530 |
Protector, Wiring Harness, NO.8
2019-09 → —
|
NGX10 RHD | — | |
| 82821E — Cover, Connector | ||||
| 82821-50780 note |
Cover, Connector
2016-10 → 2018-05
ended
|
NGX10,50 E | — | |
| 82821-50780 note |
Cover, Connector
2018-05 → 2019-09
ended
|
NGX10,50 E | — | |
| 82821-50780 note |
Cover, Connector
2018-05 → 2019-09
ended
|
NGX10,50 RHD E | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
