Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

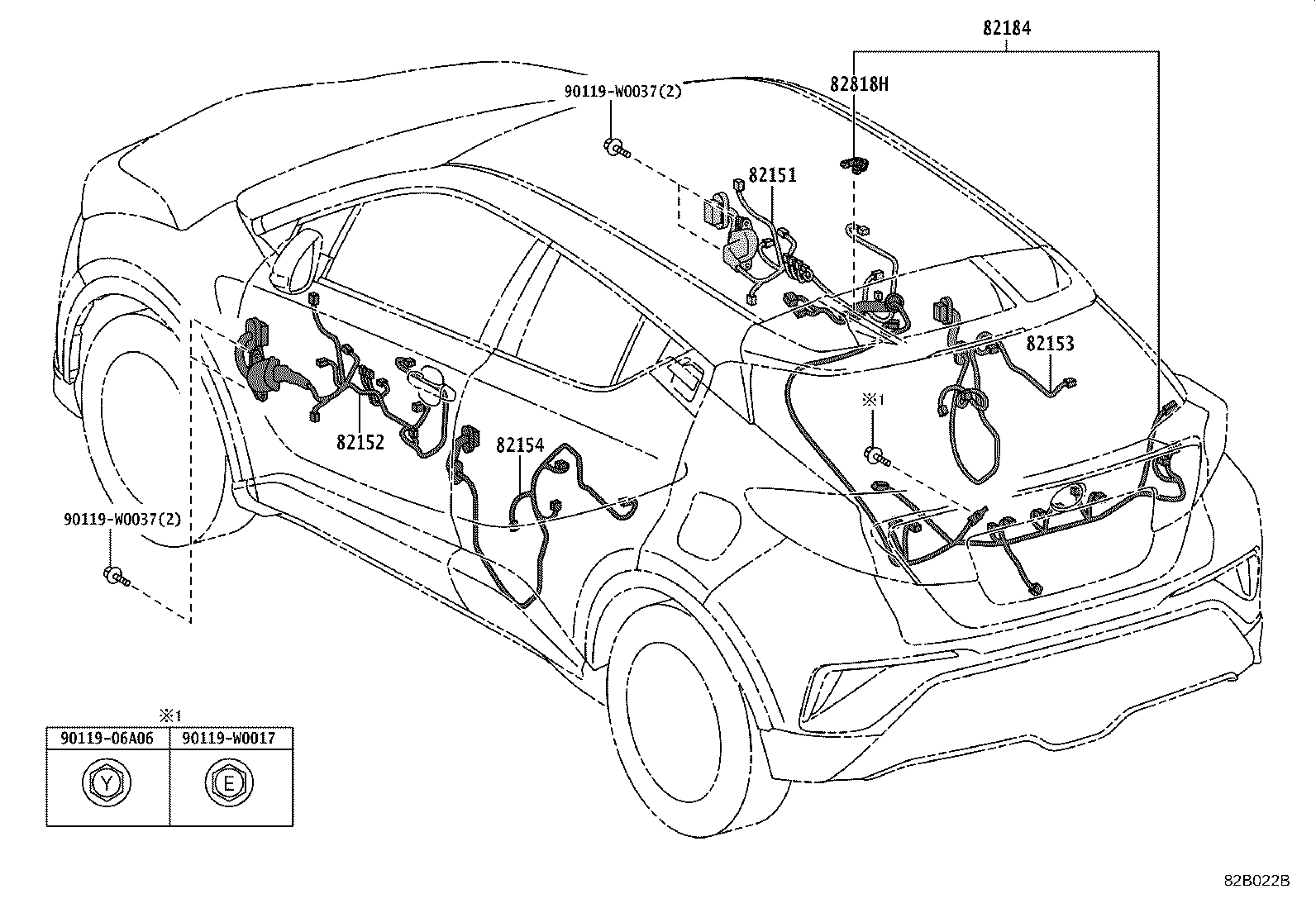

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 82151 — Wire, Front Door, RH | ||||
| 82151-F4010 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82151-F4010 note |
Wire, Front Door, RH
2016-10 → 2018-05
ended
|
NGX10 LHD (D,N) | — | |
| 82151-F4010 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82151-F4010 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82151-F4010 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82151-F4030 |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10,50 LHD (D,N) | — | |
| 82151-F4090 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 RHD D | — | |
| 82151-F4090 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 RHD N | — | |
| 82151-F4090 note |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10 RHD N | — | |
| 82151-F4100 |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10,50 RHD (D,N) | — | |
| 82151-F4380 |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10,50 LHD E | — | |
| 82151-F4440 |
Wire, Front Door, RH
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 82151-F4730 note |
Wire, Front Door, RH
2018-05 → 2019-09
ended
|
NGX10 LHD CVT N | — | |
| 82151-F4B20 note |
Wire, Front Door, RH
2019-09 → —
|
NGX10 LHD 6F | — | |
| 82151-F4B20 note |
Wire, Front Door, RH
2019-09 → —
|
NGX10 LHD CVT N | — | |
| 82151-F4B30 |
Wire, Front Door, RH
2019-09 → —
|
NGX10,50,ZYX10 LHD N | — | |
| 82151-F4C50 |
Wire, Front Door, RH
2019-09 → —
|
NGX10 RHD (D,N) | — | |
| 82151-F4C60 |
Wire, Front Door, RH
2019-09 → —
|
NGX10 RHD E | — | |
| 82151-F4D20 |
Wire, Front Door, RH
2019-09 → —
|
NGX10,50,ZYX10 LHD E | — | |
| 82152 — Wire, Front Door, LH | ||||
| 82152-F4010 note |
Wire, Front Door, LH
2016-10 → 2018-05
ended
|
NGX10 LHD (D,N) | — | |
| 82152-F4010 note |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82152-F4010 note |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82152-F4010 note |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82152-F4010 note |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10 LHD (D,N) | — | |
| 82152-F4030 |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10,50 LHD (D,N) | — | |
| 82152-F4090 note |
Wire, Front Door, LH
2016-10 → 2018-05
ended
|
NGX10 RHD D | — | |
| 82152-F4090 note |
Wire, Front Door, LH
2016-10 → 2018-05
ended
|
NGX10 RHD N | — | |
| 82152-F4090 note |
Wire, Front Door, LH
2016-10 → 2018-05
ended
|
NGX10 RHD N | — | |
| 82152-F4100 |
Wire, Front Door, LH
2016-10 → 2018-05
ended
|
NGX10,50 RHD (D,N) | — | |
| 82152-F4300 |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10,50 LHD E | — | |
| 82152-F4360 |
Wire, Front Door, LH
2016-10 → 2019-09
ended
|
NGX10,50 RHD E | — | |
| 82152-F4580 note |
Wire, Front Door, LH
2018-05 → 2019-09
ended
|
NGX10 LHD CVT N | — | |
| 82152-F4590 note |
Wire, Front Door, LH
2018-05 → 2019-09
ended
|
NGX10 RHD D | — | |
| 82152-F4590 note |
Wire, Front Door, LH
2018-05 → 2019-09
ended
|
NGX10 RHD N | — | |
| 82152-F4590 note |
Wire, Front Door, LH
2018-05 → 2019-09
ended
|
NGX10 RHD N | — | |
| 82152-F4600 |
Wire, Front Door, LH
2018-05 → 2019-09
ended
|
NGX10,50 RHD (D,N) | — | |
| 82152-F4B20 note |
Wire, Front Door, LH
2019-09 → —
|
NGX10 LHD 6F | — | |
| 82152-F4B20 note |
Wire, Front Door, LH
2019-09 → —
|
NGX10 LHD CVT N | — | |
| 82152-F4B30 |
Wire, Front Door, LH
2019-09 → —
|
NGX10,50,ZYX10 LHD N | — | |
| 82152-F4C50 |
Wire, Front Door, LH
2019-09 → —
|
NGX10 RHD (D,N) | — | |
| 82152-F4C60 |
Wire, Front Door, LH
2019-09 → —
|
NGX10 RHD E | — | |
| 82152-F4D20 |
Wire, Front Door, LH
2019-09 → —
|
NGX10,50,ZYX10 LHD E | — | |
| 82153 — Wire, Rear Door, NO.1 | ||||
| 82153-F4020 |
Wire, Rear Door, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82153-F4130 |
Wire, Rear Door, NO.1
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 82154 — Wire, Rear Door, NO.2 | ||||
| 82154-F4020 |
Wire, Rear Door, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82154-F4130 |
Wire, Rear Door, NO.2
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 82184 — Wire, Back Door, NO.1 | ||||
| 82184-F4030 |
Wire, Back Door, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82184-F4050 note |
Wire, Back Door, NO.1
2016-10 → 2018-05
ended
|
NGX10,50 E | — | |
| 82184-F4050 note |
Wire, Back Door, NO.1
2018-05 → 2019-09
ended
|
NGX10,50 E | — | |
| 82184-F4410 |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10,50 | — | |
| 82184-F4410 note |
Wire, Back Door, NO.1
2019-09 → —
|
ZYX10 | — | |
| 82184-F4420 |
Wire, Back Door, NO.1
2019-09 → —
|
ZYX10 | — | |
| 82184-F4420 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX50 | — | |
| 82184-F4420 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10 LHD CVT N | — | |
| 82184-F4420 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10 LHD | — | |
| 82184-F4430 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10 RHD E | — | |
| 82184-F4430 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10,50 E | — | |
| 82184-F4440 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX50 E | — | |
| 82184-F4440 note |
Wire, Back Door, NO.1
2019-09 → —
|
NGX10 LHD E | — | |
| 82818H — Protector, Wiring Harness, NO.9 | ||||
| 82817-F4440 |
Protector, Wiring Harness, NO.9
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 82817-F4440 |
Protector, Wiring Harness, NO.9
2019-09 → —
|
NGX10,50,ZYX10 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
