Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

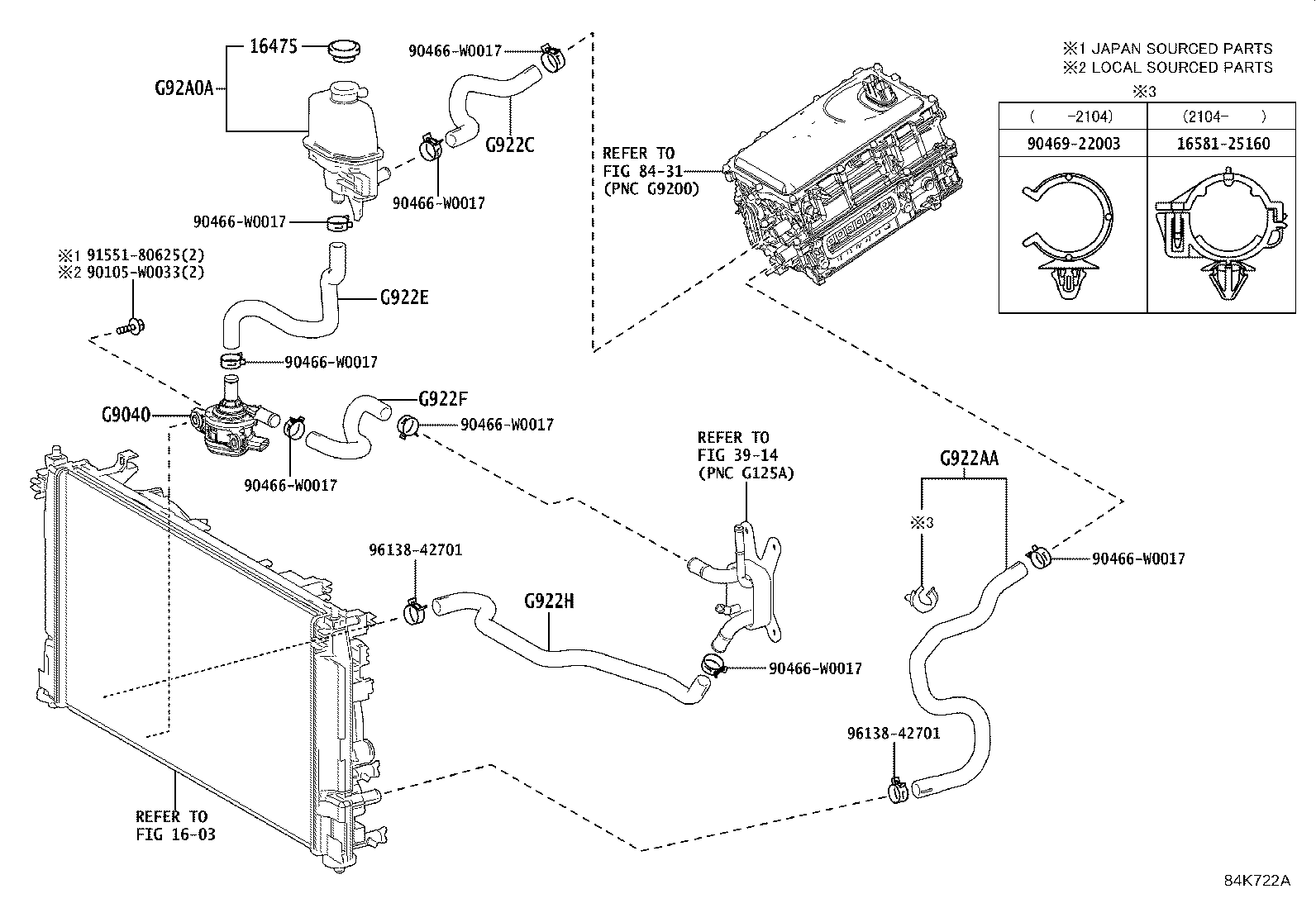

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 16475 — Cap, Reserve Tank | ||||
| 16475-28140 |
Cap, Reserve Tank
2019-09 → —
|
2ZRFXE ZYX10 | — | |
| G9040 — Inverter Water Pump Assy(W/MOTOR) | ||||
| G9040-47040 |
Inverter Water Pump Assy(W/MOTOR)
2019-09 → —
|
ZYX10 | — | |
| G922AA — Hose, Inverter Cooling Inlet, NO.1 | ||||
| G922A-F4010 |
Hose, Inverter Cooling Inlet, NO.1
2019-09 → —
|
ZYX10 | — | |
| G922C — Hose, Inverter Cooling Outlet, NO.1 | ||||
| G922C-F4010 |
Hose, Inverter Cooling Outlet, NO.1
2019-09 → —
|
ZYX10 | — | |
| G922E — Hose, Hybrid Water Pump Inlet | ||||
| G922E-F4010 |
Hose, Hybrid Water Pump Inlet
2019-09 → —
|
ZYX10 | — | |
| G922F — Hose, Hybrid Water Pump Outlet, NO.1 | ||||
| G922F-F4010 |
Hose, Hybrid Water Pump Outlet, NO.1
2019-09 → —
|
ZYX10 | — | |
| G922H — Hose, Hybrid Radiator Inlet | ||||
| G922H-F4010 |
Hose, Hybrid Radiator Inlet
2019-09 → —
|
ZYX10 | — | |
| G92A0A — Tank Assy, Inverter Reserve | ||||
| G91H0-F4011 |
Tank Assy, Inverter Reserve
2019-09 → —
|
ZYX10 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
