Toyota C-hr (TUP)
2016-10 → present · chassis NGX10,50,ZYX10 · catalogue 528310 · General
Supported model
Data version 2019-09

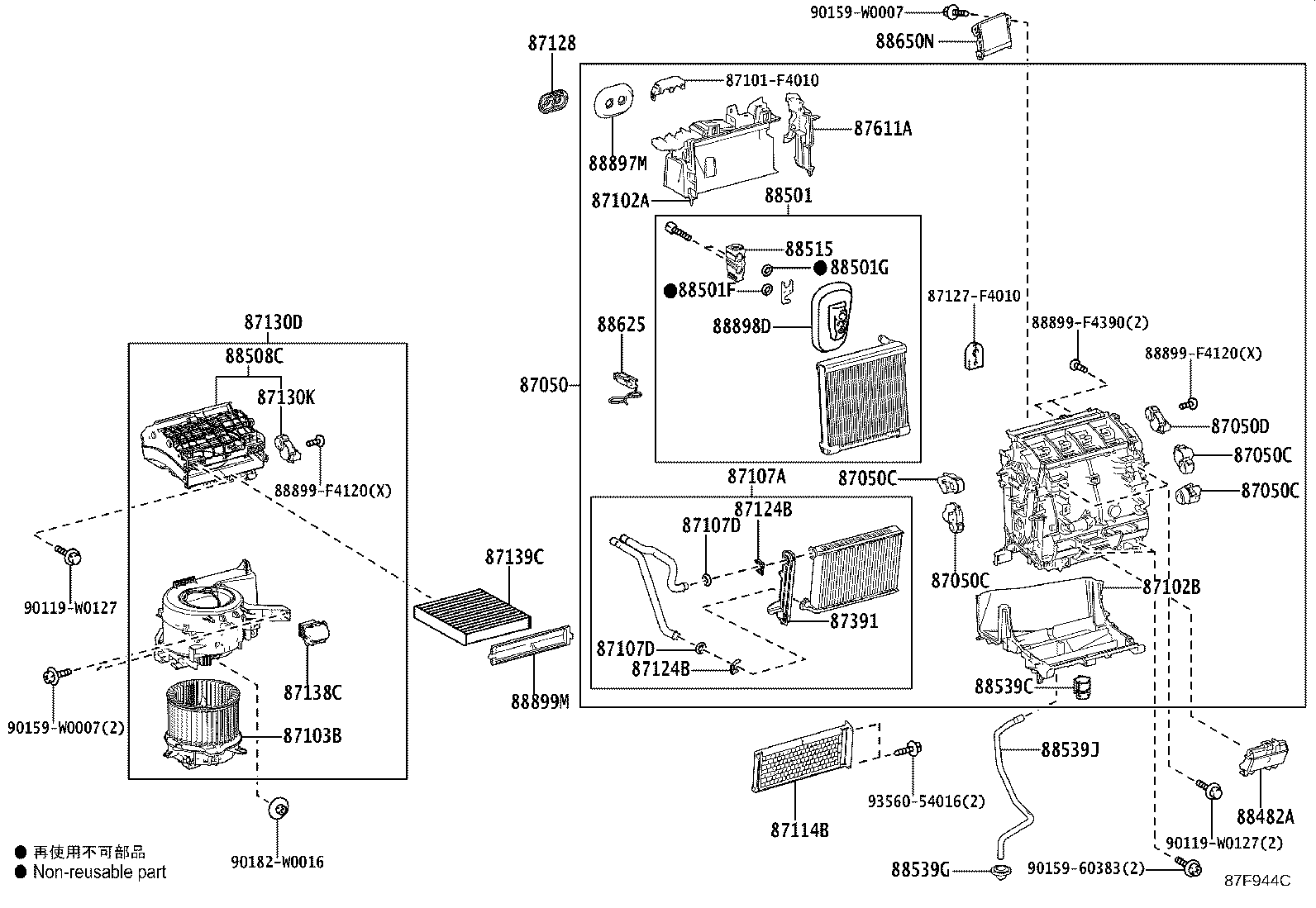

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 87050 — Radiator Assy, Air Conditioner | ||||
| 87110-F4030 |
Radiator Assy, Air Conditioner
2016-10 → 2019-09
ended
|
NGX10,50 LHD (E,N) | — | |
| 87110-F4040 |
Radiator Assy, Air Conditioner
2016-10 → 2019-09
ended
|
NGX10 LHD D | — | |
| 87110-F4050 |
Radiator Assy, Air Conditioner
2016-10 → 2019-09
ended
|
NGX10,50 RHD (E,N) | — | |
| 87110-F4060 |
Radiator Assy, Air Conditioner
2016-10 → 2019-09
ended
|
NGX10 RHD D | — | |
| 87050-0ZE30 |
Radiator Assy, Air Conditioner
2019-09 → —
|
ZYX10 | — | |
| 87110-F4030 |
Radiator Assy, Air Conditioner
2019-09 → —
|
NGX10,50 LHD | — | |
| 87110-F4050 |
Radiator Assy, Air Conditioner
2019-09 → —
|
NGX10 RHD (E,N) | — | |
| 87110-F4060 |
Radiator Assy, Air Conditioner
2019-09 → —
|
NGX10 D | — | |
| 87050C — Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 | ||||
| 87106-F4040 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.1
2016-10 → 2019-09
ended
|
NGX10 D | — | |
| 87106-F4040 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 E,N | — | |
| 87106-F4010 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.1
2019-09 → —
|
ZYX10 | — | |
| 87106-F4040 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.1
2019-09 → —
|
NGX10 D | — | |
| 87106-F4040 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.1
2019-09 → —
|
NGX10,50 E,N | — | |
| 87050D — Damper Servo Sub-assy, Air Conditioner Radiator, NO.2 | ||||
| 87106-F4050 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87106-F4050 |
Damper Servo Sub-assy, Air Conditioner Radiator, NO.2
2019-09 → —
|
NGX10,50 | — | |
| 87102A — Case Sub-assy, Radiator | ||||
| 87102-F4030 |
Case Sub-assy, Radiator
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87102-F4040 |
Case Sub-assy, Radiator
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87102-F4030 |
Case Sub-assy, Radiator
2019-09 → —
|
NGX10,50 LHD | — | |
| 87102-F4040 |
Case Sub-assy, Radiator
2019-09 → —
|
NGX10 RHD | — | |
| 87102B — Case Sub-assy, Radiator, NO.2 | ||||
| 87102-F4020 |
Case Sub-assy, Radiator, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87102-F4050 |
Case Sub-assy, Radiator, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87102-F4020 |
Case Sub-assy, Radiator, NO.2
2019-09 → —
|
NGX10 RHD | — | |
| 87102-F4050 |
Case Sub-assy, Radiator, NO.2
2019-09 → —
|
NGX10,50 LHD | — | |
| 87103B — Motor Sub-assy, Blower W/Fan | ||||
| 87103-F4030 |
Motor Sub-assy, Blower W/Fan
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87103-F4040 |
Motor Sub-assy, Blower W/Fan
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87103-F4020 |
Motor Sub-assy, Blower W/Fan
2019-09 → —
|
ZYX10 | — | |
| 87103-F4030 |
Motor Sub-assy, Blower W/Fan
2019-09 → —
|
NGX10,50 LHD | — | |
| 87103-F4040 |
Motor Sub-assy, Blower W/Fan
2019-09 → —
|
NGX10 RHD | — | |
| 87107A — Unit Sub-assy, Heater Radiator | ||||
| 87050-F4030 |
Unit Sub-assy, Heater Radiator
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87050-F4040 |
Unit Sub-assy, Heater Radiator
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87050-F4030 |
Unit Sub-assy, Heater Radiator
2019-09 → —
|
NGX10,50 LHD | — | |
| 87050-F4040 |
Unit Sub-assy, Heater Radiator
2019-09 → —
|
NGX10 RHD | — | |
| 87107-F4020 |
Unit Sub-assy, Heater Radiator
2019-09 → —
|
ZYX10 | — | |
| 87107D — Ring, O (FOR HEATER RADIATOR UNIT) | ||||
| 88899-F4090 note |
Ring, O (FOR HEATER RADIATOR UNIT)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88899-F4090 note |
Ring, O (FOR HEATER RADIATOR UNIT)
2019-09 → —
|
NGX10,50 | — | |
| 87114B — Cover, Heater | ||||
| 87114-F4010 |
Cover, Heater
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87114-F4010 |
Cover, Heater
2019-09 → —
|
NGX10,50 | — | |
| 87114-F4060 |
Cover, Heater
2019-09 → —
|
ZYX10 | — | |
| 87124B — Clamp, Heater | ||||
| 87124-F4040 |
Clamp, Heater
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87124-F4010 |
Clamp, Heater
2019-09 → —
|
ZYX10 | — | |
| 87124-F4040 |
Clamp, Heater
2019-09 → —
|
NGX10,50 | — | |
| 87128 — Grommet, Heater | ||||
| 87128-28010 |
Grommet, Heater
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87128-28010 |
Grommet, Heater
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 87130D — Blower Assy | ||||
| 87130-F4040 |
Blower Assy
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87130-F4050 |
Blower Assy
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87130-F4020 |
Blower Assy
2019-09 → —
|
ZYX10 | — | |
| 87130-F4040 |
Blower Assy
2019-09 → —
|
NGX10,50 LHD | — | |
| 87130-F4050 |
Blower Assy
2019-09 → —
|
NGX10 RHD | — | |
| 87130K — Damper Servo Sub-assy, Blower, NO.1 | ||||
| 87106-F4050 |
Damper Servo Sub-assy, Blower, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87106-F4030 |
Damper Servo Sub-assy, Blower, NO.1
2019-09 → —
|
ZYX10 | — | |
| 87106-F4050 |
Damper Servo Sub-assy, Blower, NO.1
2019-09 → —
|
NGX10,50 | — | |
| 87138C — Resistor, Blower | ||||
| 87138-F4010 |
Resistor, Blower
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87138-F4010 |
Resistor, Blower
2019-09 → —
|
NGX10,50 | — | |
| 87139C — Filter, Clean Air | ||||
| 87139-F4010 note |
Filter, Clean Air
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87139-58010 note |
Filter, Clean Air
2019-09 → —
|
ZYX10 | — | |
| 87139-F4010 note |
Filter, Clean Air
2019-09 → —
|
NGX10,50 | — | |
| 87139-F4020 note |
Filter, Clean Air
2019-09 → —
|
ZYX10 | — | |
| 87391 — Cover, Blower Motor | ||||
| 87391-F4010 |
Cover, Blower Motor
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87391-F4010 |
Cover, Blower Motor
2019-09 → —
|
NGX10,50 | — | |
| 87611A — Case, Heat Exchanger | ||||
| 87611-F4010 |
Case, Heat Exchanger
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 87611-F4020 |
Case, Heat Exchanger
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 87611-F4010 |
Case, Heat Exchanger
2019-09 → —
|
NGX10,50 LHD | — | |
| 87611-F4020 |
Case, Heat Exchanger
2019-09 → —
|
NGX10 RHD | — | |
| 88482A — Cover | ||||
| 87114-F4031 |
Cover
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87114-F4031 |
Cover
2019-09 → —
|
NGX10,50 | — | |
| 87114-F4070 |
Cover
2019-09 → —
|
ZYX10 | — | |
| 88501 — Evaporator Sub-assy, Cooler, NO.1 | ||||
| 88501-F4020 |
Evaporator Sub-assy, Cooler, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88501-F4020 |
Evaporator Sub-assy, Cooler, NO.1
2019-09 → —
|
NGX10,50 | — | |
| 88501-F4100 |
Evaporator Sub-assy, Cooler, NO.1
2019-09 → —
|
ZYX10 | — | |
| 88501F — O-ring, Cooler Evaporator NO.1(DISCHARGE) | ||||
| 88899-F4110 note |
O-ring, Cooler Evaporator NO.1(DISCHARGE)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88899-F4110 note |
O-ring, Cooler Evaporator NO.1(DISCHARGE)
2019-09 → —
|
NGX10,50 | — | |
| 90099-14120 note |
O-ring, Cooler Evaporator NO.1(DISCHARGE)
2019-09 → —
|
ZYX10 | — | |
| 88501G — O-ring, Cooler Evaporator NO.1(SUCTION) | ||||
| 88899-F4100 note |
O-ring, Cooler Evaporator NO.1(SUCTION)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88899-F4100 note |
O-ring, Cooler Evaporator NO.1(SUCTION)
2019-09 → —
|
NGX10,50 | — | |
| 90099-14121 note |
O-ring, Cooler Evaporator NO.1(SUCTION)
2019-09 → —
|
ZYX10 | — | |
| 88508C — Filter Sub-assy, Air | ||||
| 88508-F4020 |
Filter Sub-assy, Air
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 88508-F4030 |
Filter Sub-assy, Air
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 88508-F4020 |
Filter Sub-assy, Air
2019-09 → —
|
NGX10,50 LHD | — | |
| 88508-F4030 |
Filter Sub-assy, Air
2019-09 → —
|
NGX10 RHD | — | |
| 88515 — Valve, Cooler Expansion | ||||
| 88515-F4020 |
Valve, Cooler Expansion
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88515-02560 |
Valve, Cooler Expansion
2019-09 → —
|
ZYX10 | — | |
| 88515-F4020 |
Valve, Cooler Expansion
2019-09 → —
|
NGX10,50 | — | |
| 88539C — Hose, Cooler Unit Drain, NO.2 | ||||
| 88899-10110 |
Hose, Cooler Unit Drain, NO.2
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88899-10110 |
Hose, Cooler Unit Drain, NO.2
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 88539G — Grommet (FOR COOLER UNIT DRAIN HOSE) | ||||
| 88888-47010 |
Grommet (FOR COOLER UNIT DRAIN HOSE)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88888-47010 |
Grommet (FOR COOLER UNIT DRAIN HOSE)
2019-09 → —
|
NGX10,50,ZYX10 | — | |
| 88539J — Hose, Drain Cooler | ||||
| 88539-F4010 |
Hose, Drain Cooler
2016-10 → 2019-09
ended
|
NGX10,50 LHD | — | |
| 88539-F4020 |
Hose, Drain Cooler
2016-10 → 2019-09
ended
|
NGX10,50 RHD | — | |
| 88539-F4010 |
Hose, Drain Cooler
2019-09 → —
|
NGX10,50 LHD | — | |
| 88539-F4020 |
Hose, Drain Cooler
2019-09 → —
|
NGX10 RHD | — | |
| 88539-F4040 |
Hose, Drain Cooler
2019-09 → —
|
ZYX10 | — | |
| 88625 — Thermistor, Cooler, NO.1 | ||||
| 88898-F4010 |
Thermistor, Cooler, NO.1
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88620-02210 |
Thermistor, Cooler, NO.1
2019-09 → —
|
ZYX10 | — | |
| 88898-F4010 |
Thermistor, Cooler, NO.1
2019-09 → —
|
NGX10,50 | — | |
| 88650N — Amplifier Assy, Air Conditioner | ||||
| 88650-F4040 |
Amplifier Assy, Air Conditioner
2016-10 → 2017-07
ended
|
NGX10 D | — | |
| 88650-F4041 |
Amplifier Assy, Air Conditioner
2017-08 → 2019-09
ended
|
NGX10 D | — | |
| 88650-F4050 |
Amplifier Assy, Air Conditioner
2016-10 → 2017-07
ended
|
NGX10,50 E | — | |
| 88650-F4050 note |
Amplifier Assy, Air Conditioner
2016-10 → 2017-07
ended
|
NGX10,50 N | — | |
| 88650-F4051 |
Amplifier Assy, Air Conditioner
2017-08 → 2019-09
ended
|
NGX10,50 E | — | |
| 88650-F4051 note |
Amplifier Assy, Air Conditioner
2017-08 → 2019-09
ended
|
NGX10,50 N | — | |
| 88650-F4060 |
Amplifier Assy, Air Conditioner
2016-10 → 2017-07
ended
|
NGX10,50 N | — | |
| 88650-F4061 |
Amplifier Assy, Air Conditioner
2017-08 → 2019-09
ended
|
NGX10,50 N | — | |
| 88650-F4012 |
Amplifier Assy, Air Conditioner
2019-09 → —
|
NGX10 D | — | |
| 88650-F4022 |
Amplifier Assy, Air Conditioner
2019-09 → —
|
NGX10,50 N | — | |
| 88650-F4052 |
Amplifier Assy, Air Conditioner
2019-09 → —
|
NGX10,50 E | — | |
| 88650-F4052 note |
Amplifier Assy, Air Conditioner
2019-09 → —
|
NGX10,50 N | — | |
| 88650-F4190 |
Amplifier Assy, Air Conditioner
2019-09 → 2020-10
ended
|
ZYX10 E | — | |
| 88650-F4191 |
Amplifier Assy, Air Conditioner
2020-10 → 2022-06
ended
|
ZYX10 E | — | |
| 88650-F4192 |
Amplifier Assy, Air Conditioner
2022-07 → —
|
ZYX10 E | — | |
| 88650-F4210 |
Amplifier Assy, Air Conditioner
2019-09 → 2020-10
ended
|
ZYX10 N | — | |
| 88650-F4211 |
Amplifier Assy, Air Conditioner
2020-10 → 2022-06
ended
|
ZYX10 N | — | |
| 88650-F4212 |
Amplifier Assy, Air Conditioner
2022-07 → —
|
ZYX10 N | — | |
| 88897M — Grommet (FOR HEATER PIPE) | ||||
| 87128-F4020 |
Grommet (FOR HEATER PIPE)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87128-F4010 |
Grommet (FOR HEATER PIPE)
2019-09 → —
|
ZYX10 | — | |
| 87128-F4020 |
Grommet (FOR HEATER PIPE)
2019-09 → —
|
NGX10,50 | — | |
| 88898D — Grommet | ||||
| 87128-F4030 |
Grommet
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 87128-F4030 |
Grommet
2019-09 → —
|
NGX10,50 | — | |
| 88899-F4040 |
Grommet
2019-09 → —
|
ZYX10 | — | |
| 88899M — Plate, Cover(FOR AIR FILTER) | ||||
| 88548-F4011 |
Plate, Cover(FOR AIR FILTER)
2016-10 → 2019-09
ended
|
NGX10,50 | — | |
| 88548-F4011 |
Plate, Cover(FOR AIR FILTER)
2019-09 → —
|
NGX10,50 | — | |
| 88899-F4011 |
Plate, Cover(FOR AIR FILTER)
2019-09 → —
|
ZYX10 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
