Toyota Harrier/Hev (CHINA)
2021-11 → present · chassis AXUH8#,MXUA80 · catalogue 52B310 · General
Supported model
Data version 2023-03
Front Fender Apron & Dash Panel
54 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

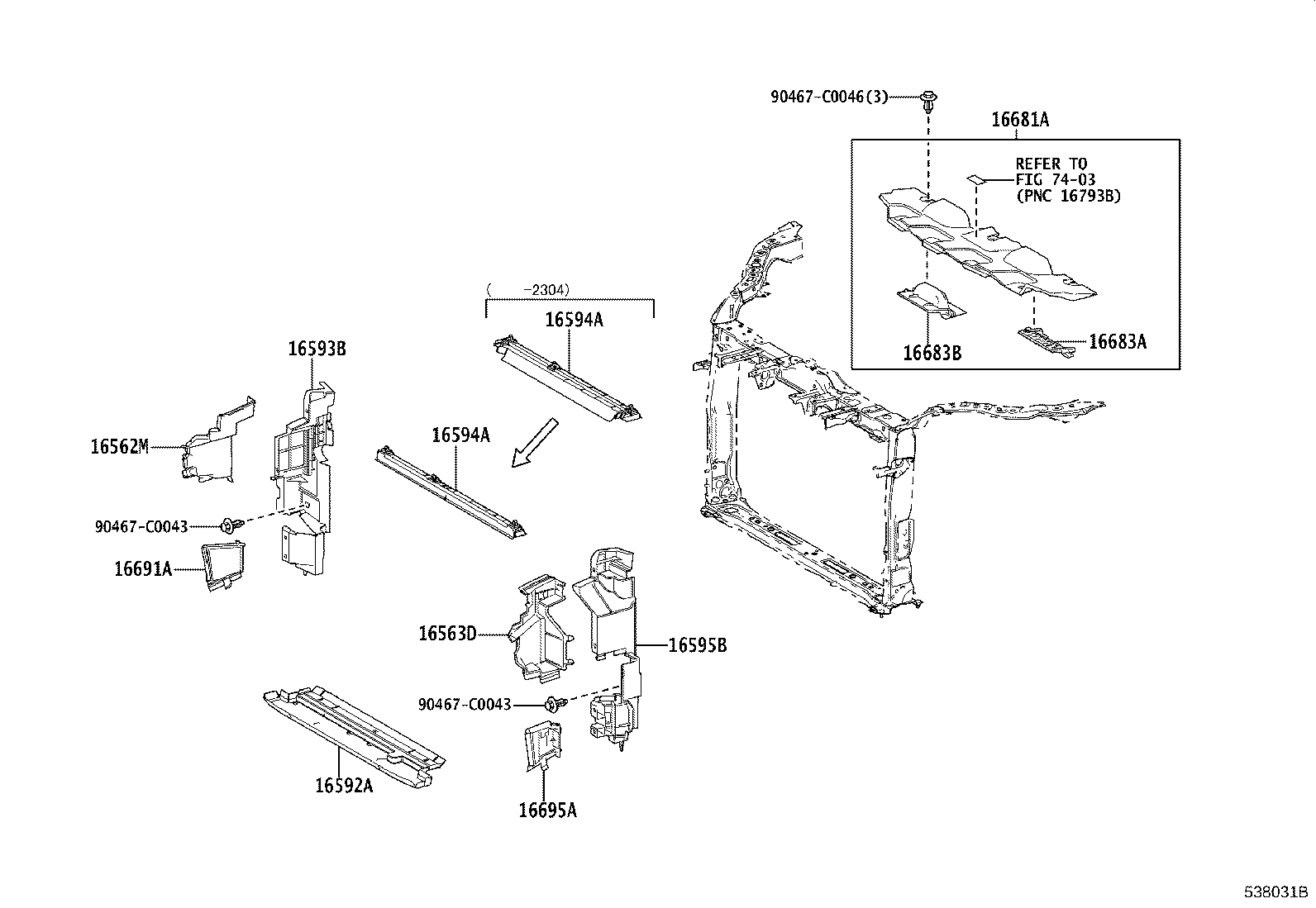

| 16562M | Seal, Radiator TO Support, NO.2 |
| 16563D | Seal, Radiator TO Support, NO.3 |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16594A | Guide, Radiator Air, NO.2 |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 16681A | Plate, Radiator Upper Air Guide |
| 16683A | Plate, Radiator Lower Air Guide |
| 16683B | Plate, Radiator Lower Air Guide, NO.2 |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |

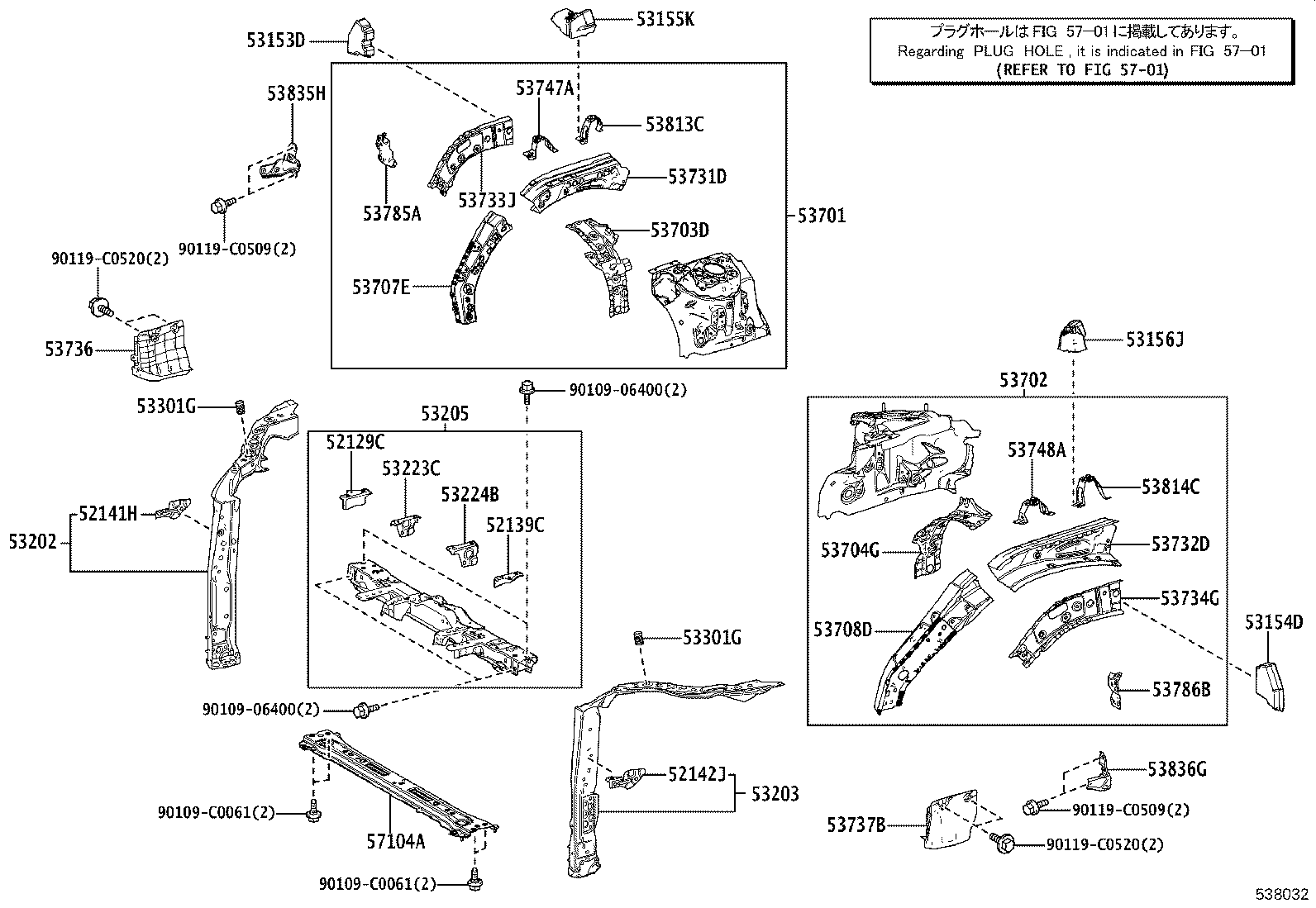

| 52129C | Arm, Front Bumper, Upper NO.2 RH |
| 52139C | Arm, Front Bumper, Upper NO.2 LH |
| 52141H | Arm, Front Bumper, Upper RH |
| 52142J | Arm, Front Bumper, Upper LH |
| 53153D | Guide, Radiator Grille Side Air, RH |
| 53154D | Guide, Radiator Grille Side Air, LH |
| 53155K | Seal, Radiator Grille, RH |
| 53156J | Seal, Radiator Grille, LH |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53223C | Bracket, Radiator Grille Mounting, RH |
| 53224B | Bracket, Radiator Grille Mounting, LH |
| 53301G | Cushion, Hood Bumper |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53703D | Apron Sub-assy, Front Fender, NO.2 RH |
| 53704G | Apron Sub-assy, Front Fender, NO.2 LH |
| 53707E | Apron Sub-assy, Fender Side, RH |
| 53708D | Apron Sub-assy, Fender Side, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733J | Member, Front Apron TO Cowl Side, Outer Front RH |
| 53734G | Member, Front Apron TO Cowl Side, Outer Front LH |
| 53736 | Seal, Front Fender Apron, RH |
| 53737B | Seal, Front Fender Apron, LH |
| 53747A | Extension, Apron Fender Side, RH |
| 53748A | Extension, Apron Fender Side, LH |
| 53785A | Gusset, Front Fender Apron, Upper RH |
| 53786B | Gusset, Front Fender Apron, Upper LH |
| 53813C | Extension, Front Fender, RH |
| 53814C | Extension, Front Fender, LH |
| 53835H | Brace, Front Fender TO Extension, RH |
| 53836G | Brace, Front Fender TO Extension, LH |

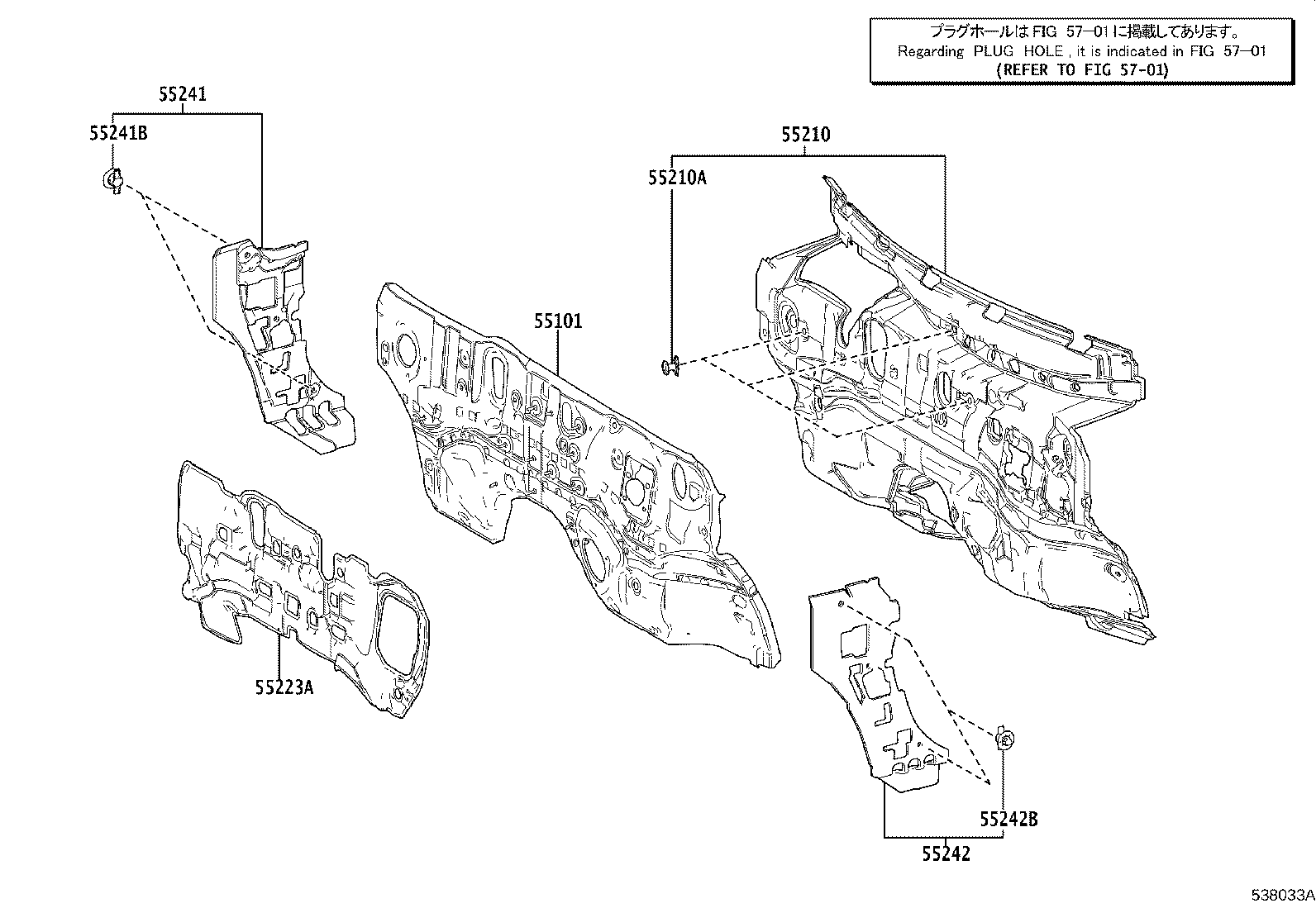

| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55241 | Silencer, Front Panel Side, NO.1 RH |
| 55241B | Clip, Front Panel Side Silencer |
| 55242 | Silencer, Front Panel Side, NO.1 LH |
| 55242B | Clip, Front Panel Side Silencer |
| 57104A | Member Sub-assy, Front Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
