Toyota C-hr(CHINA)
2020-05 → present · chassis KPX10 · catalogue 530310 · General
Supported model
Data version 2020-03
DC/DC Converter & Charger(BEV OR FCEV)
35 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 46226 | Pin, Connector |

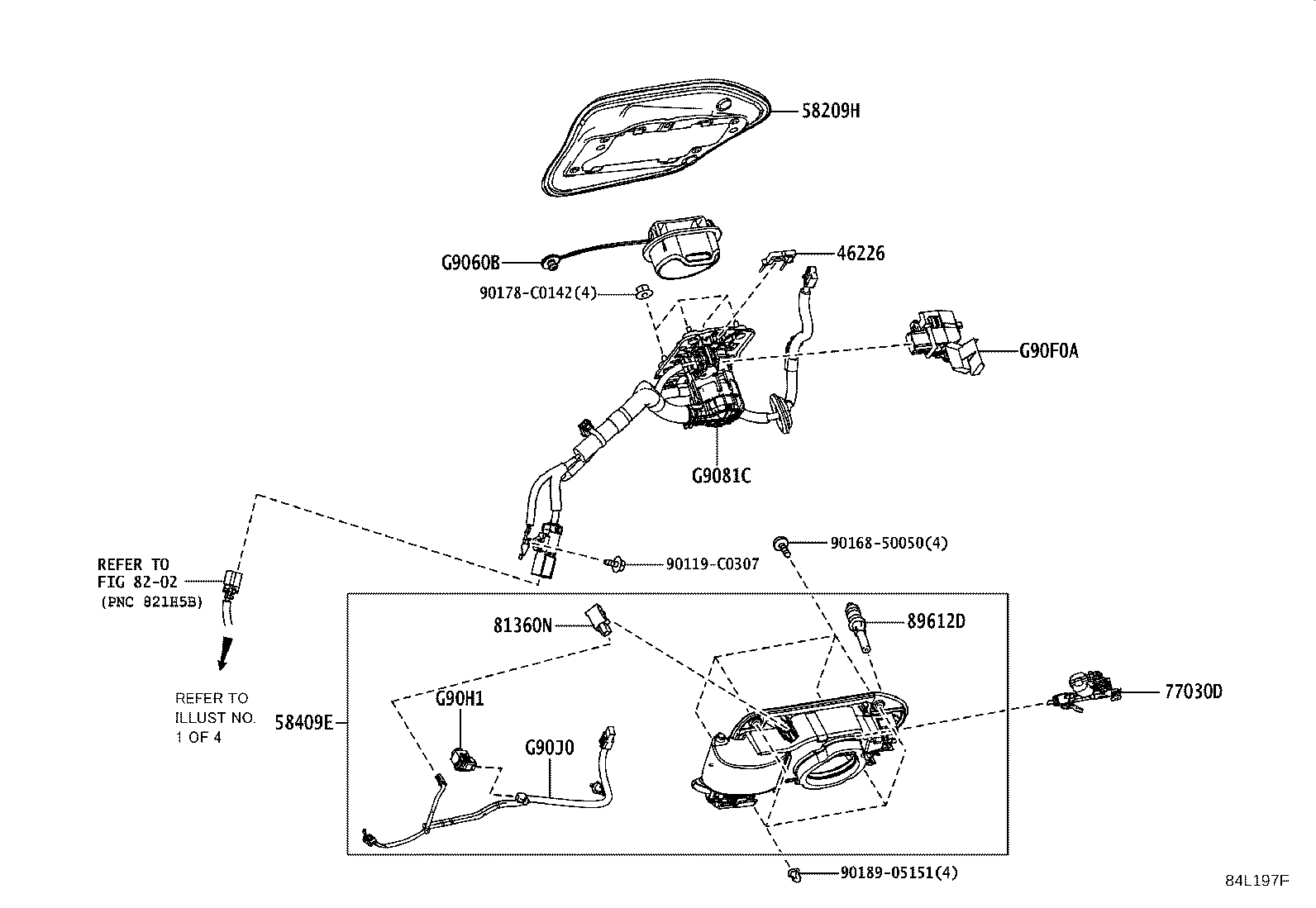

| 58209H | Lid Assy, AC Charging Port Opening |
| 58409E | Lid Sub-assy, Battery Charger Connector Opening |

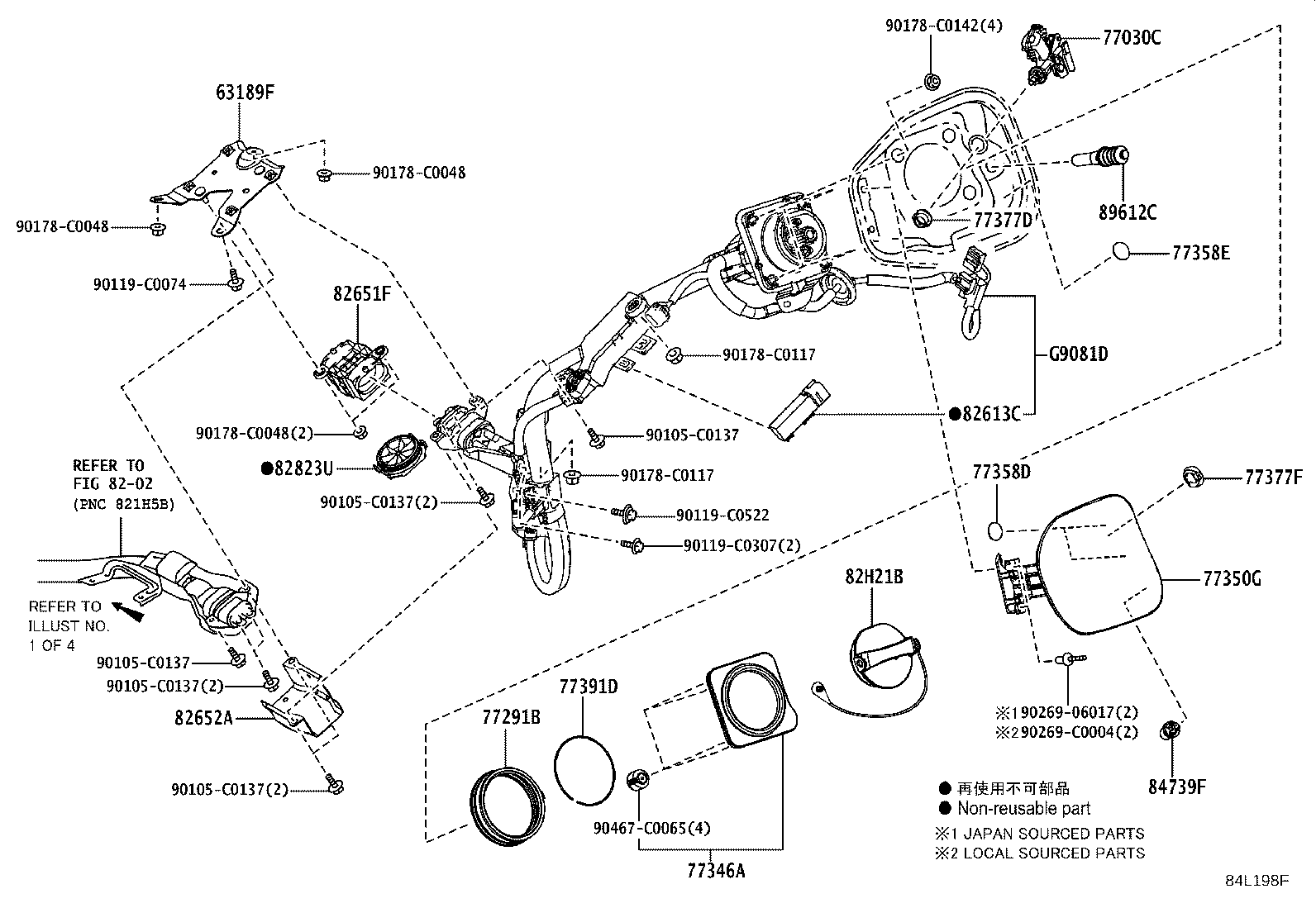

| 63189F | Bracket, Terminal Stand |
| 77030C | Lock Assy, DC Charging Port Opening Lid W/Motor |
| 77030D | Lock Assy, AC Charging Port Opening Lid W/Motor |
| 77291B | Shield, DC Charger Inlet |
| 77346A | Cover, DC Charger Inlet |
| 77350G | Lid Assy, DC Charging Port Opening |
| 77358D | Stopper, DC Charging Port Opening Lid, NO.1 |
| 77358E | Stopper, DC Charging Port Opening Lid, NO.2 |
| 77377D | Retainer, Charging Port Opening Lid Lock |
| 77377F | Retainer, DC Charging Port Opening Lid |
| 77391D | Ring, DC Charger Inlet |
| 81360N | Lamp Assy, Spot |
| 82613C | Block, Fuse Base |
| 82651F | Block, Terminal |
| 82652A | Cover, Terminal Block |
| 82823U | Cap, Terminal |
| 82H21B | Cover, Connector |
| 84739F | Retainer, Push Lifter |
| 89612C | Lifter, Push(FOR DC CHAEGING PORT) |
| 89612D | Lifter, Push(FOR AC CHAEGING PORT) |
| G9060B | Cover, Connector |
| G9060D | Cover, EV Charger Cable |
| G9060F | Cable Assy, Electric Vehicle Charger |
| G9081C | Cable, AC Charger Inlet |
| G9081D | Cable, DC Charger Inlet |

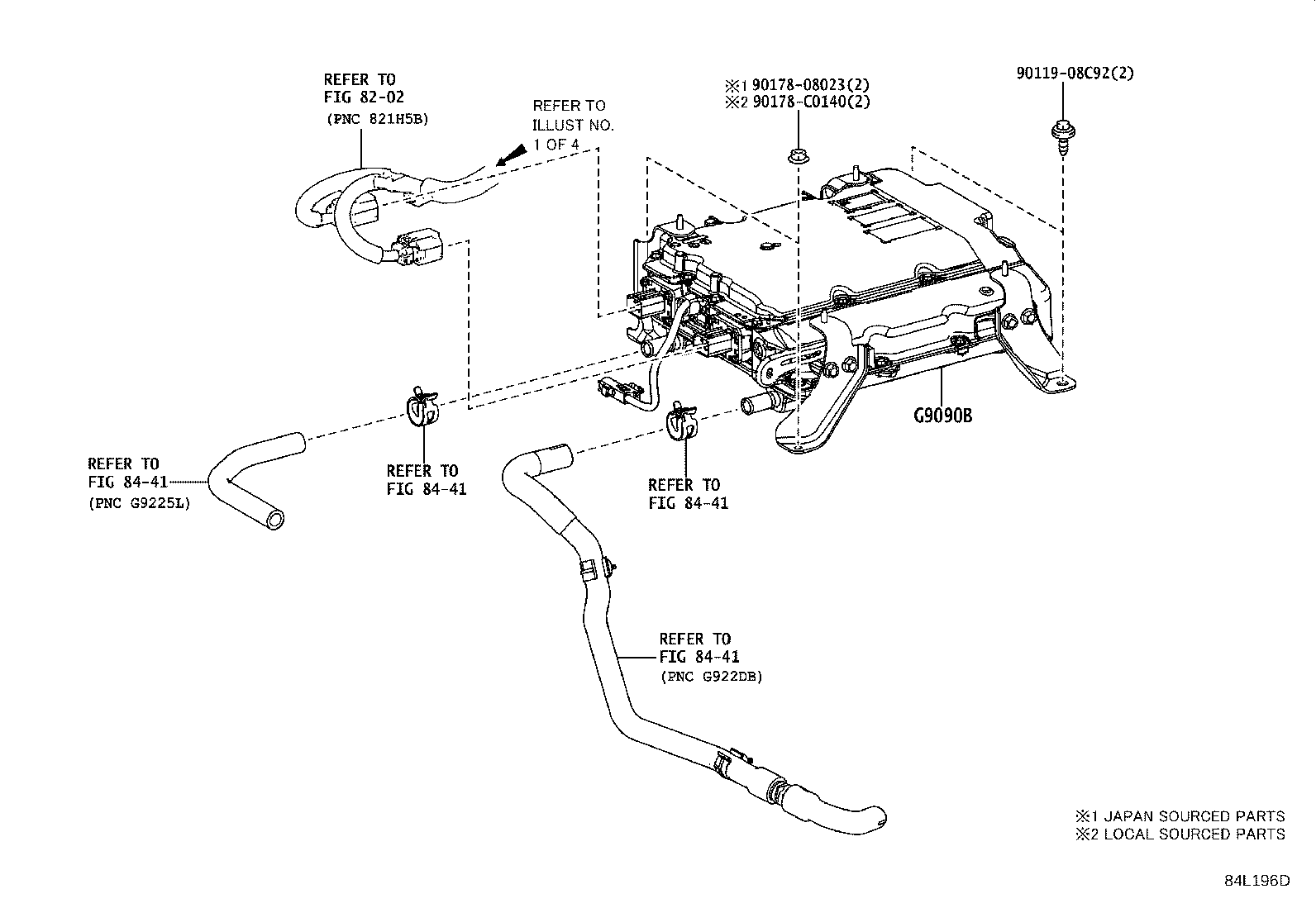

| G9090B | Charger Assy, Electric Vehicle |
| G90F0A | Lock Assy, Cable EV Charger |
| G90G0A | Plug Assy, Cable EV Charger |
| G90H1 | Indicator , EV Charger Lid |
| G90J0 | Switch Assy, EV Charger Lid |
| G926KA | Key, Plug Cable EV Charger |
| G926LA | Cover, Plug Cable EV Charger |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
