Toyota Corolla Cross
2023-11 → present · chassis ZSG10,ZVG10 · catalogue 551210 · General
Supported model
Data version 2023-10

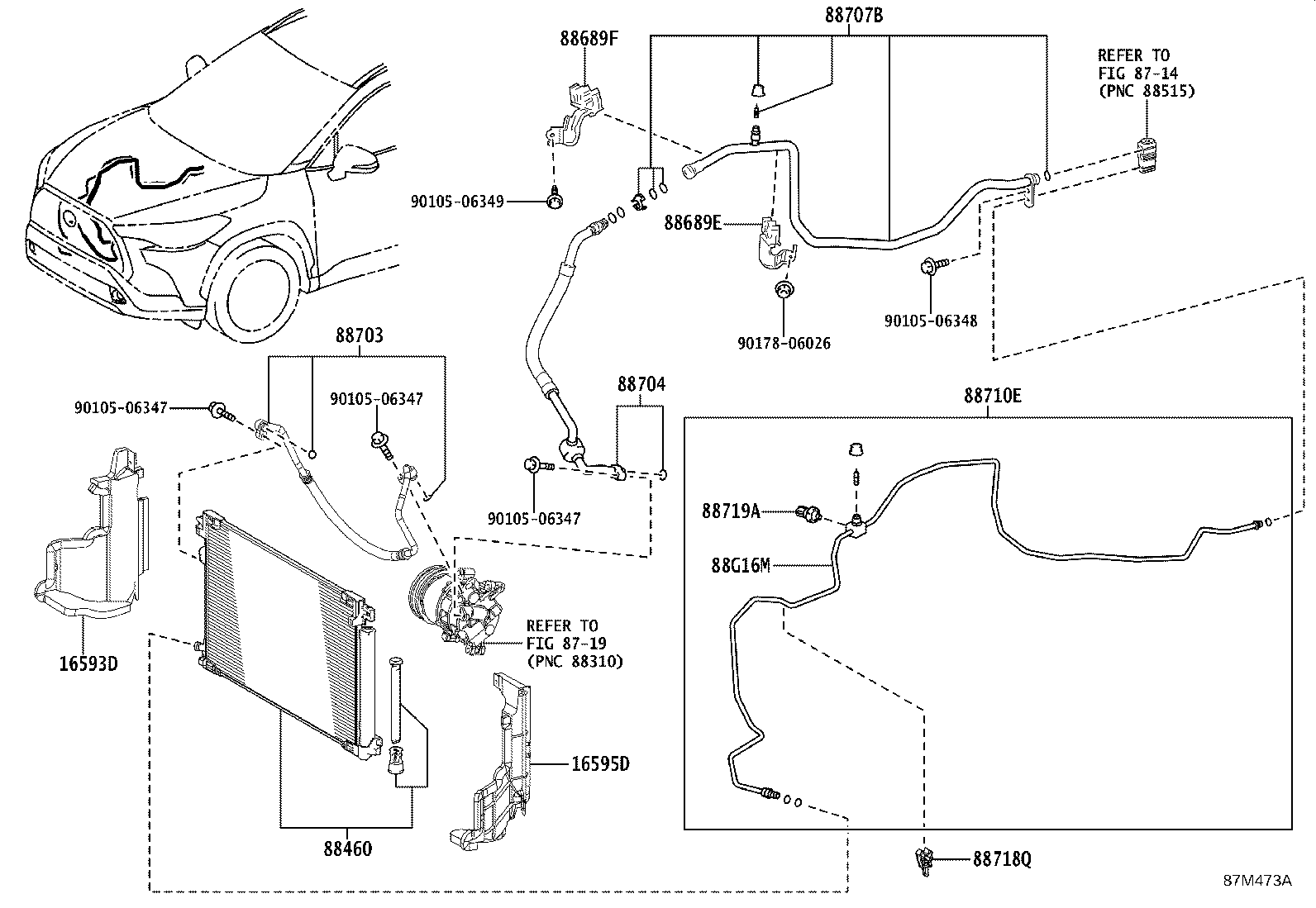

Heating & Air Conditioning - Cooler Piping
14 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16593D | Guide, Radiator Air, NO.1 RH |
| 16595D | Guide, Radiator Air, NO.1 LH |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88704 | Hose Sub-assy, Suction |
| 88707B | Tube Sub-assy, Suction, B |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88G16M | Tube, Liquid, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
