Toyota BZ4X (TFTM)
2022-10 → present · chassis XEAM10,YEAM15 · catalogue 563310 · General
Supported model
Data version 2022-06

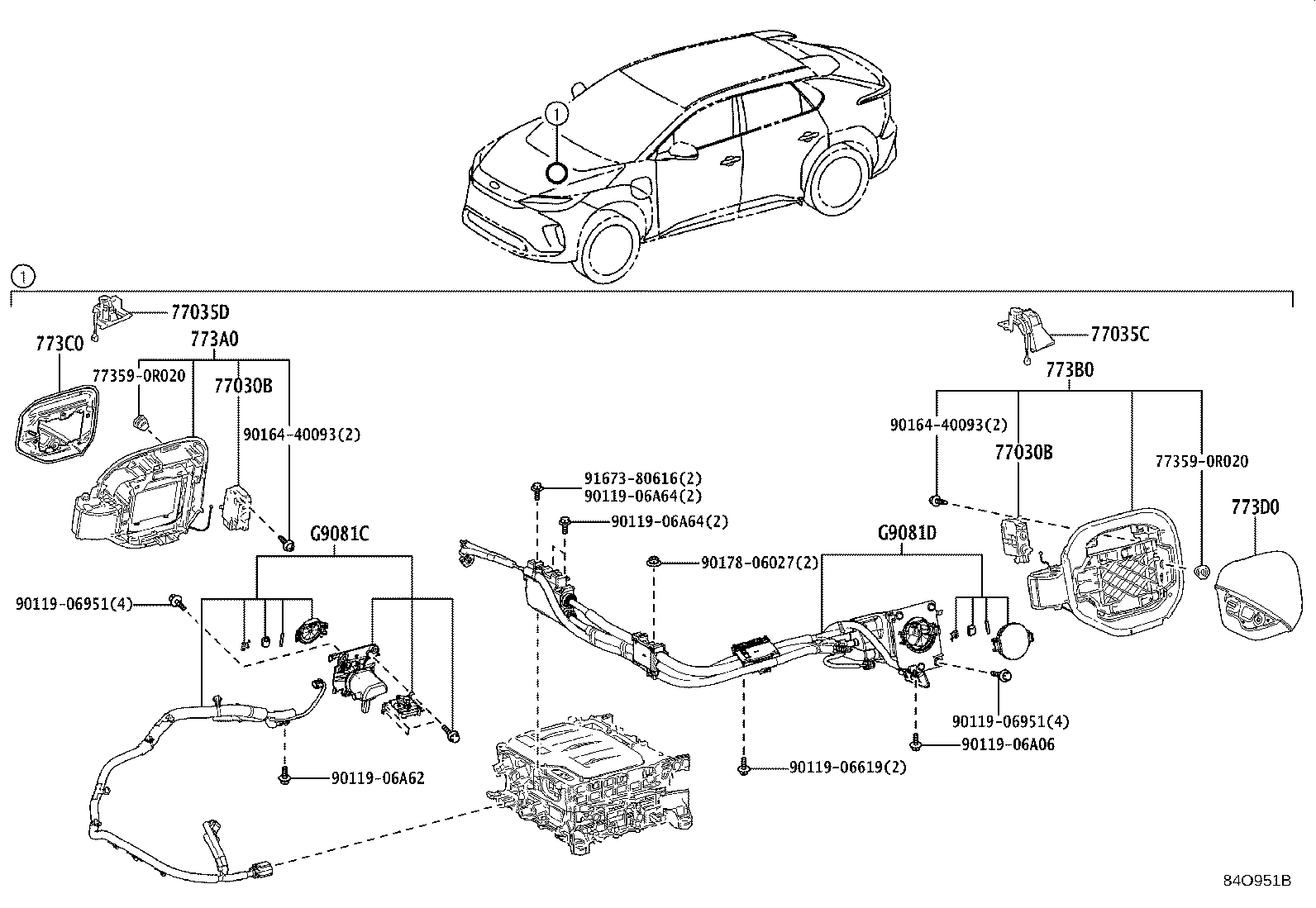

DC/DC Converter & Charger(BEV OR FCEV)
16 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 63189E | Bracket, Wiring Harness Connector |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77035C | Cable Sub-assy, Charge Lid Lock Control |
| 77035D | Cable Sub-assy, Charge Lid Lock Control, NO.2 |
| 773A0 | Box Assy, Charge Inlet, RH |
| 773B0 | Box Assy, Charge Inlet, LH |
| 773C0 | Lid Assy, Charge Inlet, RH |
| 773D0 | Lid Assy, Charge Inlet, LH |
| G9060A | Cable Assy, Electric Vehicle Charger |
| G9081C | Cable, AC Charger Inlet |
| G9081D | Cable, DC Charger Inlet |
| G9731 | Cover, Terminal, NO.1 |
| G9732 | Cover, Terminal, NO.2 |
| G9733 | Bracket, Earth |
| G9736 | Protector, Connector, NO.3 |
| G97A0 | Unit Assy, Electric Converter W/Cap |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
