Toyota T.U.V
1996-12 → 2007-07 · chassis KF60,7#,8#,LF6#,7#,8#,RZF61,71,8#,YF60,80 · catalogue 611240 · General
Discontinued model
Data version 2008-01

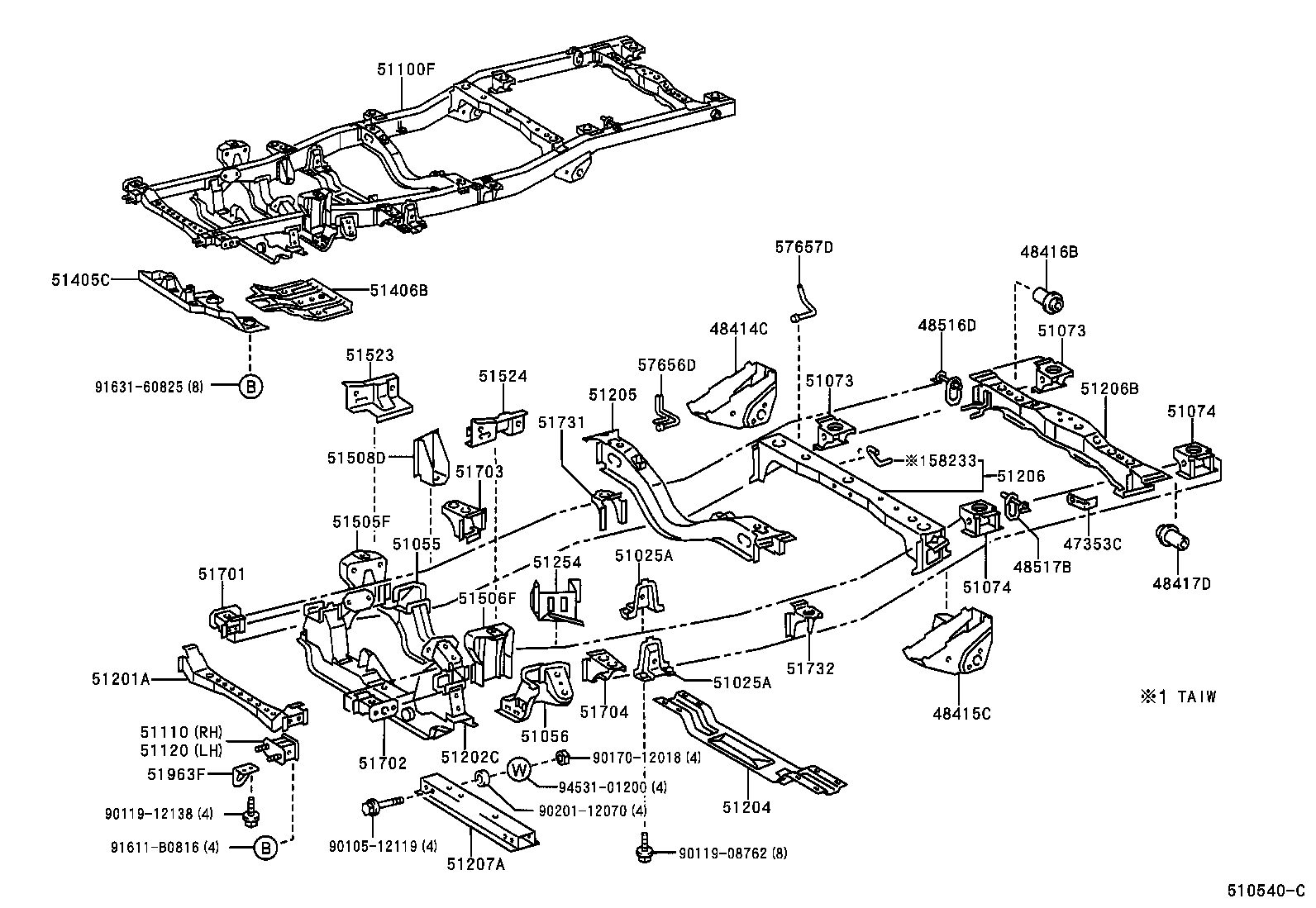

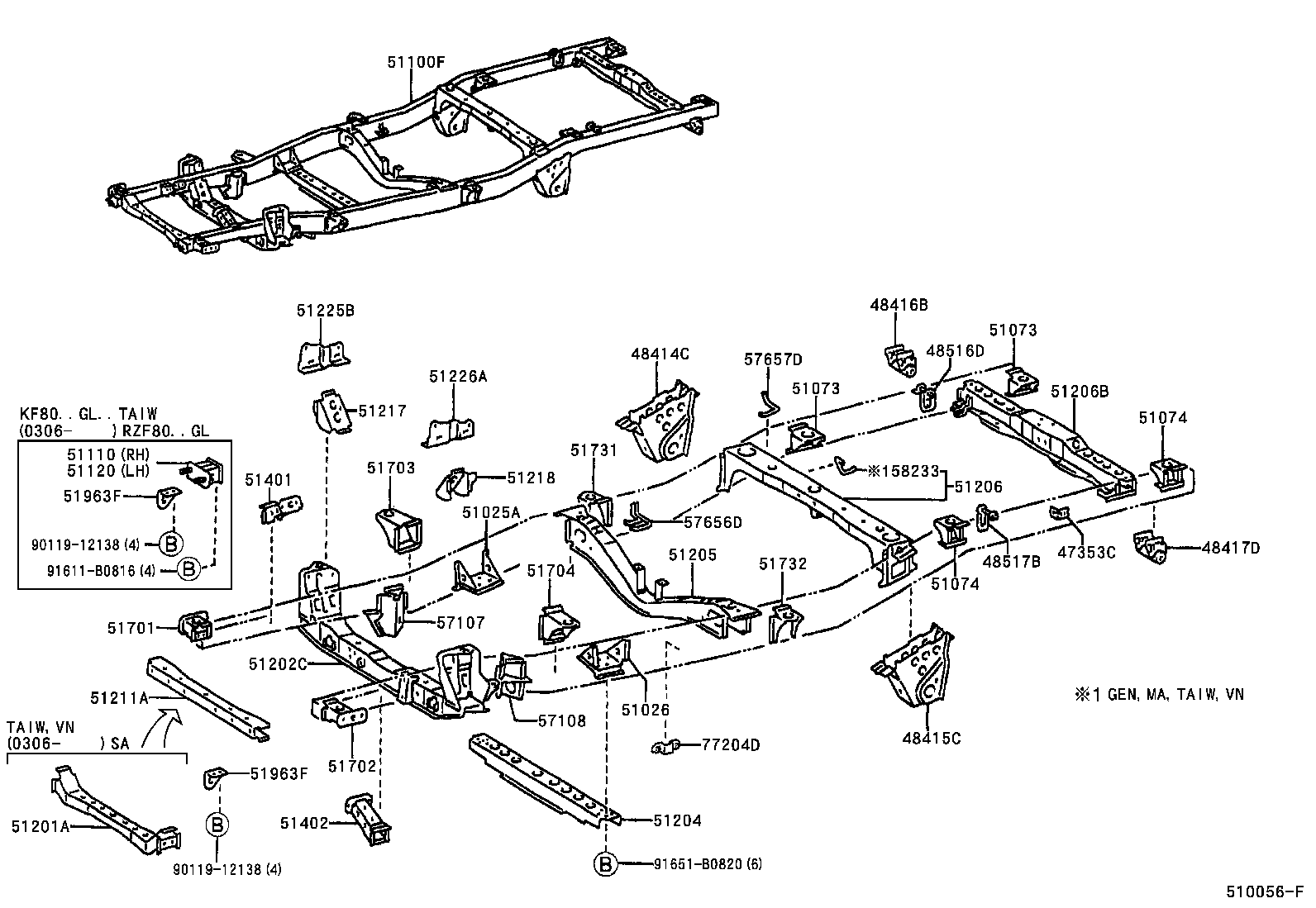

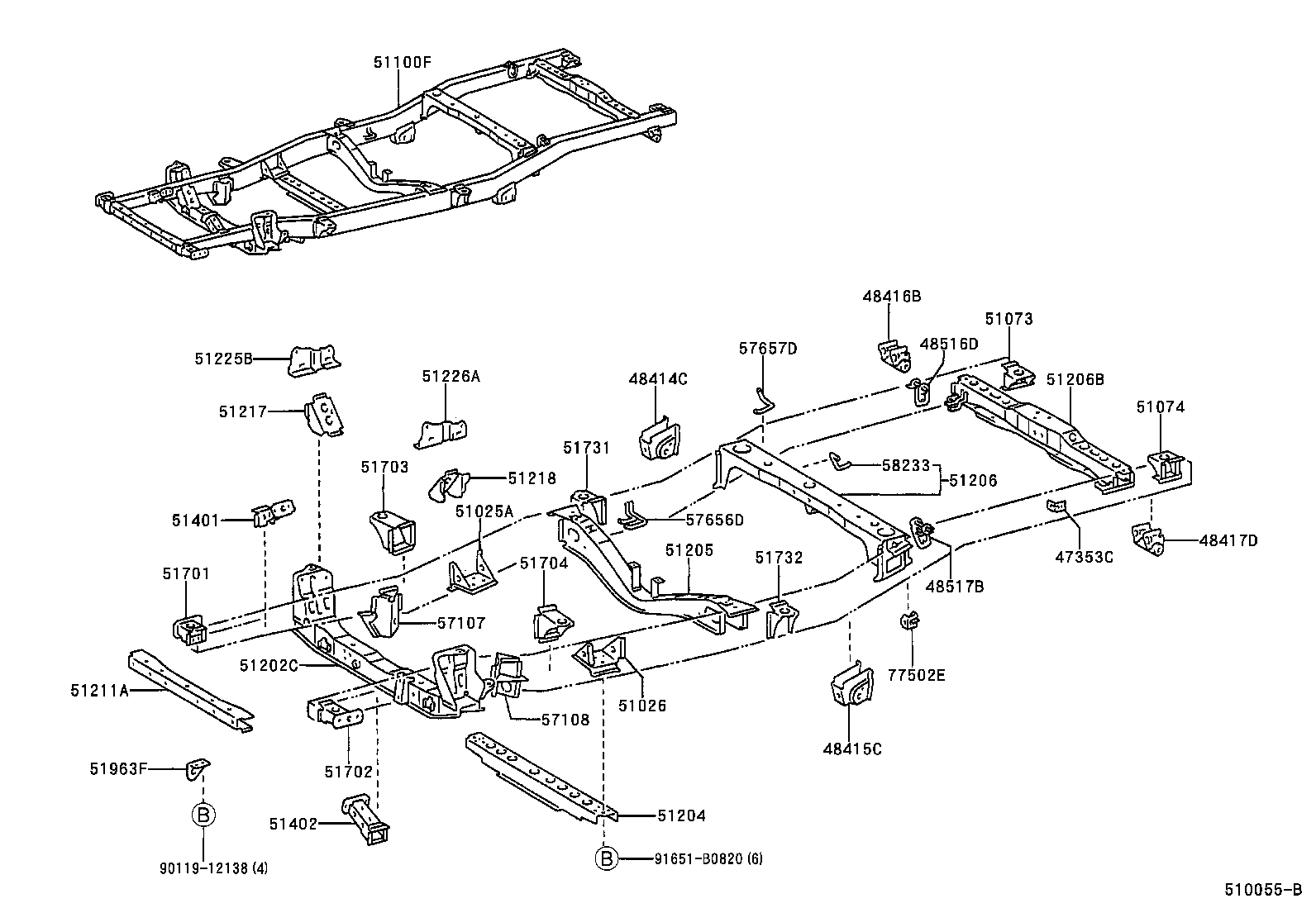

Frame
57 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 47353C | Bracket, Flexible Hose, NO.3 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51025A | Bracket Sub-assy, Frame NO.3 Crossmember, RH |
| 51026 | Bracket Sub-assy, Frame NO.3 Crossmember, LH |
| 51055 | Support Sub-assy, Lower Control Arm, RH |
| 51056 | Support Sub-assy, Lower Control Arm, LH |
| 51071 | Bracket Sub-assy, Rear Body Mounting, NO.1 RH |
| 51072 | Bracket Sub-assy, Rear Body Mounting, NO.1 LH |
| 51073 | Bracket Sub-assy, Rear Body Mounting, NO.2 RH |
| 51074 | Bracket Sub-assy, Rear Body Mounting, NO.2 LH |
| 51100F | Frame Sub-assy |
| 51110 | Extension Assy, Side Rail, RH |
| 51120 | Extension Assy, Side Rail, LH |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51202C | Crossmember Sub-assy, Front Suspension, Lower |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51207A | Member Sub-assy, Differential Support |
| 51211A | Crossmember, Frame, Front |
| 51217 | Reinforcement, Front Crossmember, Lower RH |
| 51218 | Reinforcement, Front Crossmember, Lower LH |
| 51225B | Bracket, Front Suspension Member, RH |
| 51226A | Bracket, Front Suspension Member, LH |
| 51254 | Bracket, Differential Support, LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51405C | Cover Sub-assy, Engine Under, NO.1 |
| 51406B | Cover Sub-assy, Engine Under, NO.2 |
| 51505F | Support Sub-assy, Upper Control Arm, RH |
| 51506F | Support Sub-assy, Upper Control Arm, LH |
| 51508D | Support Sub-assy, Stabilizer, RH |
| 51523 | Reinforcement, Upper Control Arm Support, RH |
| 51524 | Reinforcement, Upper Control Arm Support, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51731 | Bracket, Cab Rear Mounting, RH |
| 51732 | Bracket, Cab Rear Mounting, LH |
| 51744A | Bracket, Rear Body Mounting, NO.4 |
| 51745A | Bracket, Rear Body Mounting, NO.5 RH |
| 51746A | Bracket, Rear Body Mounting, NO.5 LH |
| 51963F | Hook, Transport |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
| 57656D | Bracket, Exhaust Pipe Mounting, NO.1 |
| 57657D | Bracket, Exhaust Pipe Mounting, NO.2 |
| 58233 | Bracket, Exhaust Pipe Mounting |
| 77204D | Stay Sub-assy, Fuel Tank Filler Upper Pipe |
| 77502E | Bracket Sub-assy, Fuel Tank, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
