Toyota T.U.V
1996-12 → 2007-07 · chassis KF60,7#,8#,LF6#,7#,8#,RZF61,71,8#,YF60,80 · catalogue 611240 · General
Discontinued model
Data version 2008-01

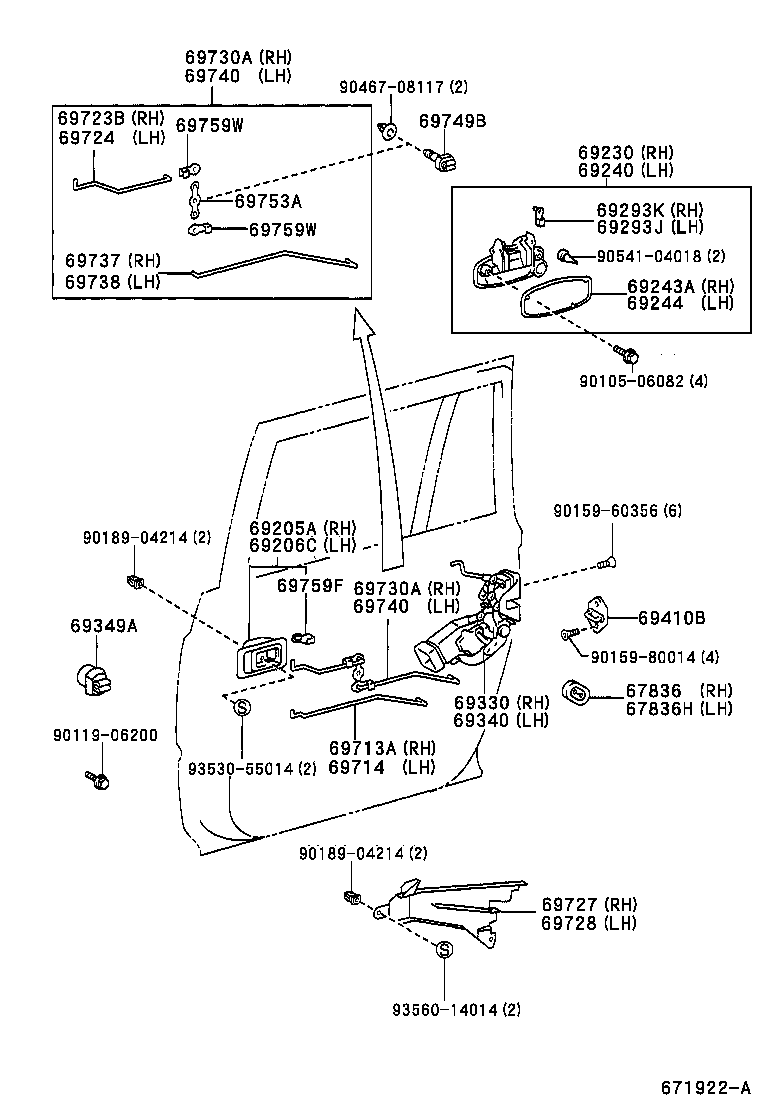

Rear Door Lock & Handle
39 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 67787D | Silencer, Rear Door Locking Button Knob |
| 67836 | Cover, Rear Door Lock Child Protection, RH |
| 67836H | Cover, Rear Door Lock Child Protection, LH |
| 69130 | Actuator Assy, Rear Door Lock, RH |
| 69140 | Actuator Assy, Rear Door Lock, LH |
| 69205A | Handle Sub-assy, Rear Door Inside, RH |
| 69205C | Cushion(FOR REAR DOOR INSIDE HANDLE) |
| 69206C | Handle Sub-assy, Rear Door Inside, LH |
| 69230 | Handle Assy, Rear Door Outside, RH |
| 69240 | Handle Assy, Rear Door Outside, LH |
| 69243A | Pad, Rear Door Outside Handle, RH |
| 69244 | Pad, Rear Door Outside Handle, LH |
| 69293J | Snap, Rear Door Outside Handle, LH |
| 69293K | Snap, Rear Door Outside Handle, RH |
| 69330 | Lock Assy, Rear Door, RH |
| 69340 | Lock Assy, Rear Door, LH |
| 69349A | Clamp, Door Lock Link |
| 69410B | Plate Assy, Rear Door Lock Striker |
| 69713A | Link, Rear Door Lock Remote Control, RH |
| 69714 | Link, Rear Door Lock Remote Control, LH |
| 69715 | Link, Rear Door Locking Control, NO.2 RH |
| 69716 | Link, Rear Door Locking Control, NO.2 LH |
| 69723B | Link, Rear Door Inside Locking, NO.3 RH |
| 69724 | Link, Rear Door Inside Locking, NO.3 LH |
| 69727 | Protector, Rear Door Inside Locking Link, RH |
| 69728 | Protector, Rear Door Inside Locking Link, LH |
| 69730A | Link Assy, Rear Door Lock Control, RH |
| 69737 | Link, Rear Door Inside Locking, RH |
| 69738 | Link, Rear Door Inside Locking, LH |
| 69740 | Link Assy, Rear Door Open Control, LH |
| 69741C | Knob, Rear Door Lock Control |
| 69749B | Clamp, Rear Door Lock Link |
| 69751H | Holder, Rear Door Lock Contral Knob |
| 69753A | Bellcrank, Door Lock Control |
| 69759F | Snap, Rear Door Lock Control Link |
| 69759M | Snap, Door Lock Control Link |
| 69759W | Snap, Rear Door Lock Control Link |
| 69770A | Link Assy, Rear Door Inside Locking, RH |
| 69780A | Link Assy, Rear Door Inside Locking, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
