Toyota Innova/Kijang Innova
2011-07 → 2016-11 · chassis KUN40,TGN4# · catalogue 611270 · General
Supported model
Data version 2017-05

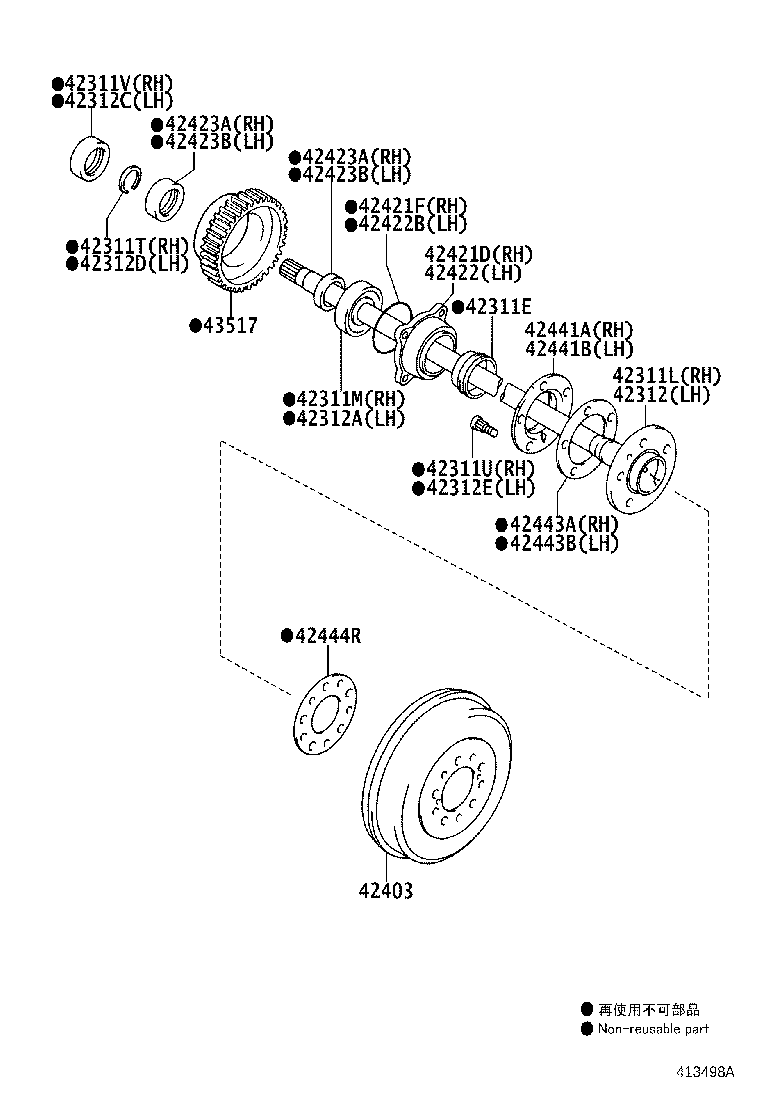

Rear Axle Shaft & Hub
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04421A | Bearing Kit, Rear Axle Shaft, RH |
| 04421B | Bearing Kit, Rear Axle Shaft, LH |
| 42185A | Gasket, Rear Axle Housing End, RH |
| 42185B | Gasket, Rear Axle Housing End, LH |
| 42311E | Seal, Oil(FOR REAR AXLE SHAFT OUTER) |
| 42311L | Shaft, Rear Axle, RH |
| 42311M | Bearing(FOR REAR AXLE SHAFT RH) |
| 42311T | Ring, Snap(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42311V | Seal, Oil(FOR REAR AXLE SHAFT RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312A | Bearing(FOR REAR AXLE SHAFT LH) |
| 42312C | Seal, Oil(FOR REAR AXLE SHAFT LH) |
| 42312D | Ring, Snap(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42403 | Drum Sub-assy, Rear Brake |
| 42421D | Case, Rear Axle Bearing, RH |
| 42421F | Ring, O (FOR REAR AXLE BEARING CASE RH) |
| 42422 | Case, Rear Axle Bearing, LH |
| 42422B | Ring, O (FOR REAR AXLE BEARING CASE LH) |
| 42423A | Retainer, Rear Axle Bearing, Inner RH |
| 42423B | Retainer, Rear Axle Bearing, Inner LH |
| 42424 | Retainer, Rear Axle Bearing, Outer, RH |
| 42425A | Gasket, Rear Axle Bearing Retainer, RH |
| 42425B | Gasket, Rear Axle Bearing Retainer, LH |
| 42441A | Deflector, Brake Drum Oil RH |
| 42441B | Deflector, Brake Drum Oil LH |
| 42443A | Gasket, Brake Drum Oil Deflector, RH |
| 42443B | Gasket, Brake Drum Oil Deflector, LH |
| 42444R | Gasket, Brake Drum (FOR REAR AXLE) |
| 42454 | Retainer, Rear Axle Bearing, Outer, LH |
| 43517 | Rotor, Skid Control, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
