Toyota Avanza
2011-11 → 2023-01 · chassis F65# · catalogue 613220 · General
Discontinued model
Data version 2019-04

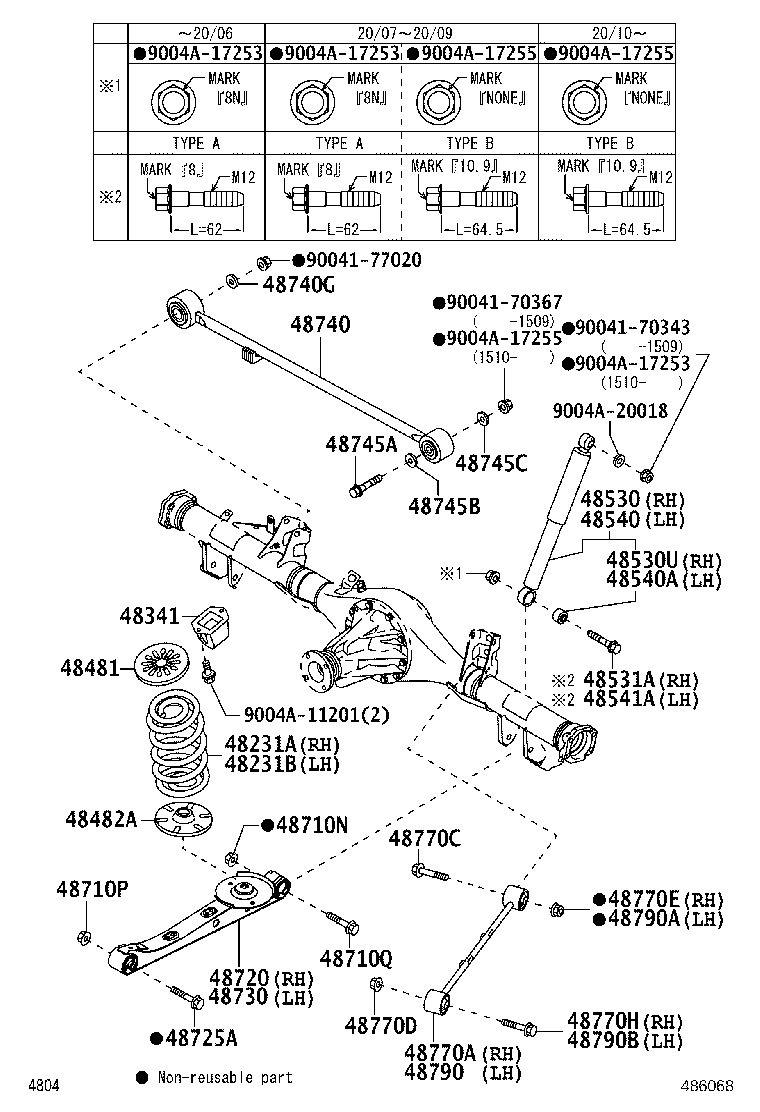

Rear Spring & Shock Absorber
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48341 | Bumper, Rear Spring |
| 48481 | Seat, Rear Spring, Upper |
| 48482A | Seat, Rear Spring, Lower |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530U | Bush(FOR REAR SHOCK ABSORBER RH) |
| 48531A | Bolt, Union(FOR REAR SHOCK ABSORBER RH) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48540A | Bush(FOR REAR SHOCK ABSORBER LH) |
| 48541A | Bolt, Union(FOR REAR SHOCK ABSORBER LH) |
| 48710N | Nut, NO.1(FOR REAR LOWER CONTROL ARM) |
| 48710P | Nut, NO.2(FOR REAR LOWER CONTROL ARM) |
| 48710Q | Bolt(FOR REAR LOWER CONTROL ARM) |
| 48720 | Arm Assy, Lower Control, RH |
| 48725A | Bolt(FOR LOWER CONTROL ARM) |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48740G | Washer, Plate, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740H | Bush, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740J | Bush, NO.2(FOR REAR LATERAL CONTROL ROD) |
| 48740K | Washer, Plate, NO.2(FOR REAR LATERAL CONTROL ROD) |
| 48745 | Bush, Lateral Control Rod |
| 48745A | Bolt, Hexagon(FOR LATERAL CONTROL ROD) |
| 48745B | Washer, Lateral Control Rod Cushion |
| 48745C | Washer, Lateral Control Rod Cushion |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48770C | Bolt(FOR REAR UPPER CONTROL ARM) |
| 48770D | Nut(FOR REAR UPPER CONTROL ARM) |
| 48770E | Nut, NO.1(FOR REAR UPPER CONTROL ARM RH) |
| 48770H | Bolt(FOR REAR UPPER CONTROL ARM RH) |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48790A | Nut, NO.1(FOR REAR UPPER CONTROL ARM LH) |
| 48790B | Bolt(FOR REAR UPPER CONTROL ARM LH) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
