Toyota Innova
2022-11 → present · chassis MAGA10,MAGH10 · catalogue 614210 · General
Supported model
Data version 2024-03

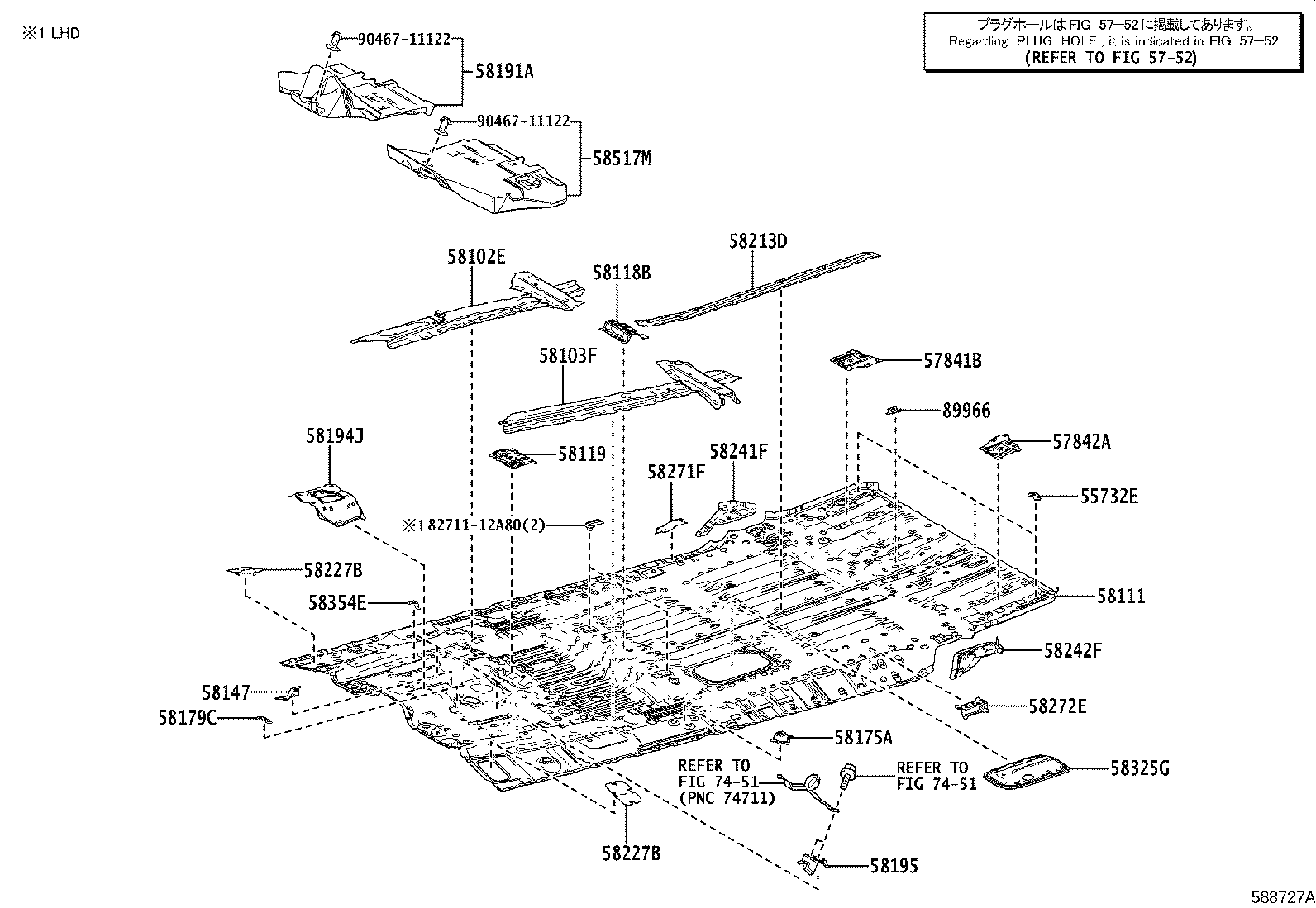

Front Floor Panel & Front Floor Member
59 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51457H | Bracket, Engine Under Cover, Rear NO.2 |
| 55732E | Bracket, Front Panel, NO.2 |
| 57023J | Member Sub-assy, Rear Side, RH |
| 57024D | Member Sub-assy, Rear Side, LH |
| 57025C | Member Sub-assy, Front Side, Outer RH |
| 57026B | Member Sub-assy, Front Side, Outer LH |
| 57027B | Member Sub-assy, Front Side, Inner RH |
| 57028B | Member Sub-assy, Front Side, Inner LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57077 | Box Sub-assy, Torque, Front RH |
| 57078A | Box Sub-assy, Torque, Front LH |
| 57107A | Plate Sub-assy, Front Side Member, NO.2 RH |
| 57108A | Plate Sub-assy, Front Side Member, NO.2 LH |
| 57110 | Member Assy, Front Side, RH |
| 57120 | Member Assy, Front Side, LH |
| 57123 | Support, Front Side Member, RH |
| 57124 | Support, Front Side Member, LH |
| 57149B | Gusset, Front Side Member Plate |
| 57168B | Gusset, Front Crossmember Side, LH |
| 57191A | Member, Front Side, Inner Rear RH |
| 57192A | Member, Front Side, Inner Rear LH |
| 57195A | Reinforcement, Front Side Member, Front RH |
| 57196B | Reinforcement, Front Side Member, Front LH |
| 57265E | Bracket, Floor Cross Strength, NO.1 |
| 57301 | Outrigger Sub-assy, NO.1 RH |
| 57302 | Outrigger Sub-assy, NO.1, LH |
| 57401C | Member Sub-assy, Floor Side, Inner RH |
| 57402A | Member Sub-assy, Floor Side, Inner LH |
| 57403E | Member Sub-assy, Center Floor Cross, NO.3 |
| 57407E | Member Sub-assy, Center Floor Cross |
| 57451 | Member, Front Floor Cross |
| 57461B | Member Sub-assy, Center Floor Cross, NO.1 |
| 57603G | Extension Sub-assy, Rear Side Member, RH |
| 57604D | Extension Sub-assy, Rear Side Member, LH |
| 57608H | Reinforce Sub-assy, Side Member TO Floor, RH |
| 57609E | Reinforce Sub-assy, Side Member TO Floor, LH |
| 57841B | Reinforcement, Rear NO.2 Seat Leg, Front |
| 57842A | Reinforcement, Rear NO.2 Seat Leg, Front LH |
| 58102E | Reinforcement Sub-assy, Front Floor, RH |
| 58103F | Reinforcement Sub-assy, Front Floor, LH |
| 58111 | Pan, Front Floor |
| 58118B | Reinforcement, Front Floor Panel, NO.2 |
| 58119 | Plate, Front Floor Side, Front |
| 58147 | Bracket, Front Floor Housing, Front LH |
| 58175A | Reinforcement, Parking Brake Base, NO.1 |
| 58179C | Bracket, Clamp Floor |
| 58191A | Footrest, Front Floor, RH |
| 58194J | Holder, Instrument Panel Brace Mounting Bracket |
| 58195 | Support, Extinguisher |
| 58213D | Reinforcement, Center Floor Panel |
| 58227B | Plate, Front Floor Panel Side, RH |
| 58241F | Panel, Floor Side, RH |
| 58242F | Panel, Floor Side, LH |
| 58271F | Plate, Floor Side, Rear RH |
| 58272E | Plate, Floor Side, Rear LH |
| 58325G | Cover, Rear Floor Service Hole |
| 58354E | Stay, Rear Floor, LH |
| 58517M | Pad, Heel |
| 89966 | Bracket, Oscillator Electrical Key |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
