Toyota Innova
2022-11 → present · chassis MAGA10,MAGH10 · catalogue 614210 · General
Supported model
Data version 2024-03
Roof Panel & Back Panel
32 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

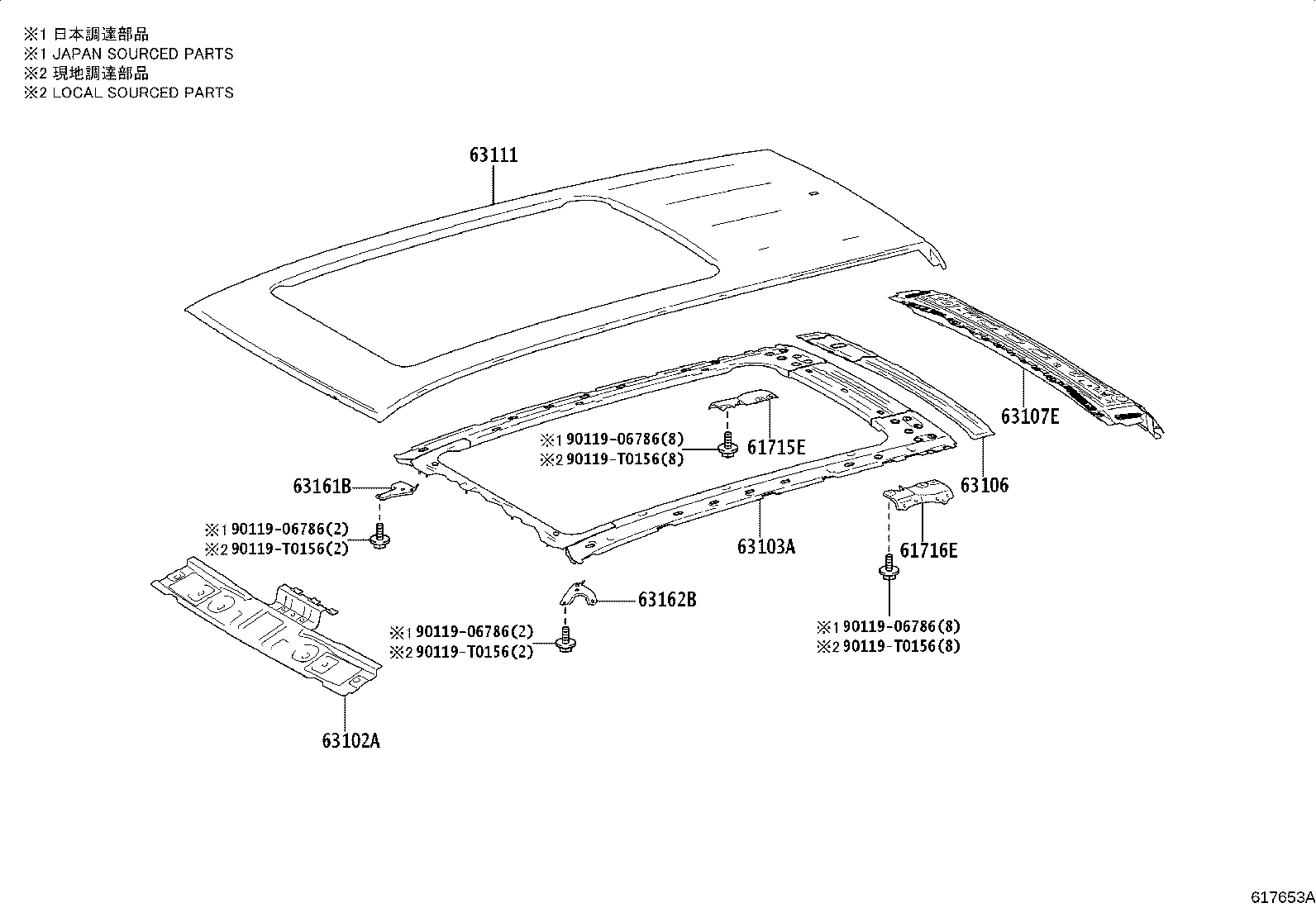

| 61715E | Bracket, Roof Side, RH |
| 61716E | Bracket, Roof Side, LH |
| 63102A | Panel Sub-assy, Windshield Header |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63106 | Reinforcement Sub-assy, Roof Panel, NO.4 |
| 63107E | Reinforcement Sub-assy, Roof Panel, NO.5 |
| 63108E | Reinforcement Sub-assy, Roof Panel, NO.6 |
| 63111 | Panel, Roof |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63161B | Plate, Roof Header Panel, NO.1 |
| 63162B | Plate, Roof Header Panel, NO.2 |

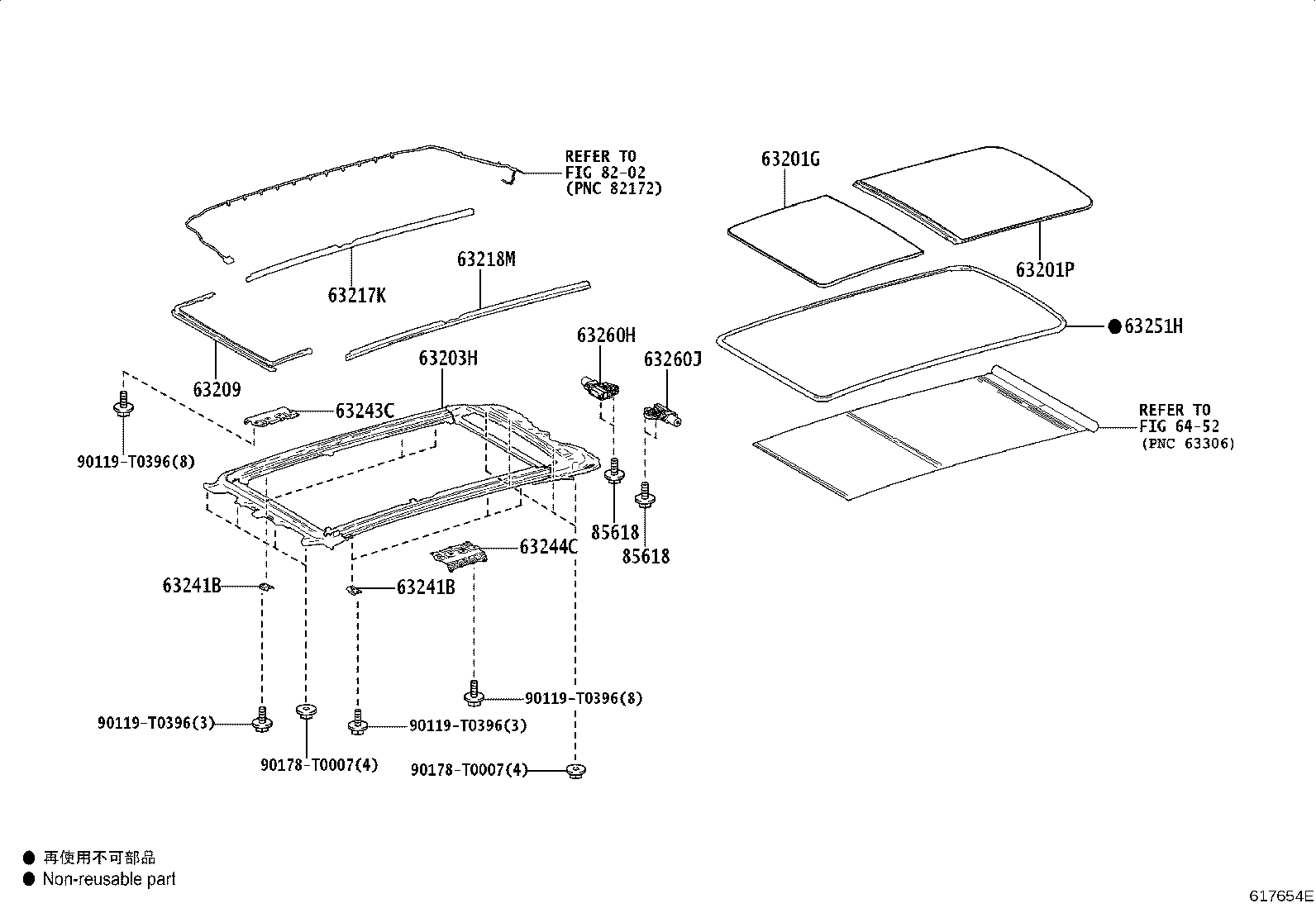

| 63201G | Glass Sub-assy, Sliding Roof |
| 63201P | Glass Sub-assy, Sliding Roof |
| 63203H | Housing Sub-assy, Removable Roof |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218M | Garnish, Sliding Roof Side, LH |

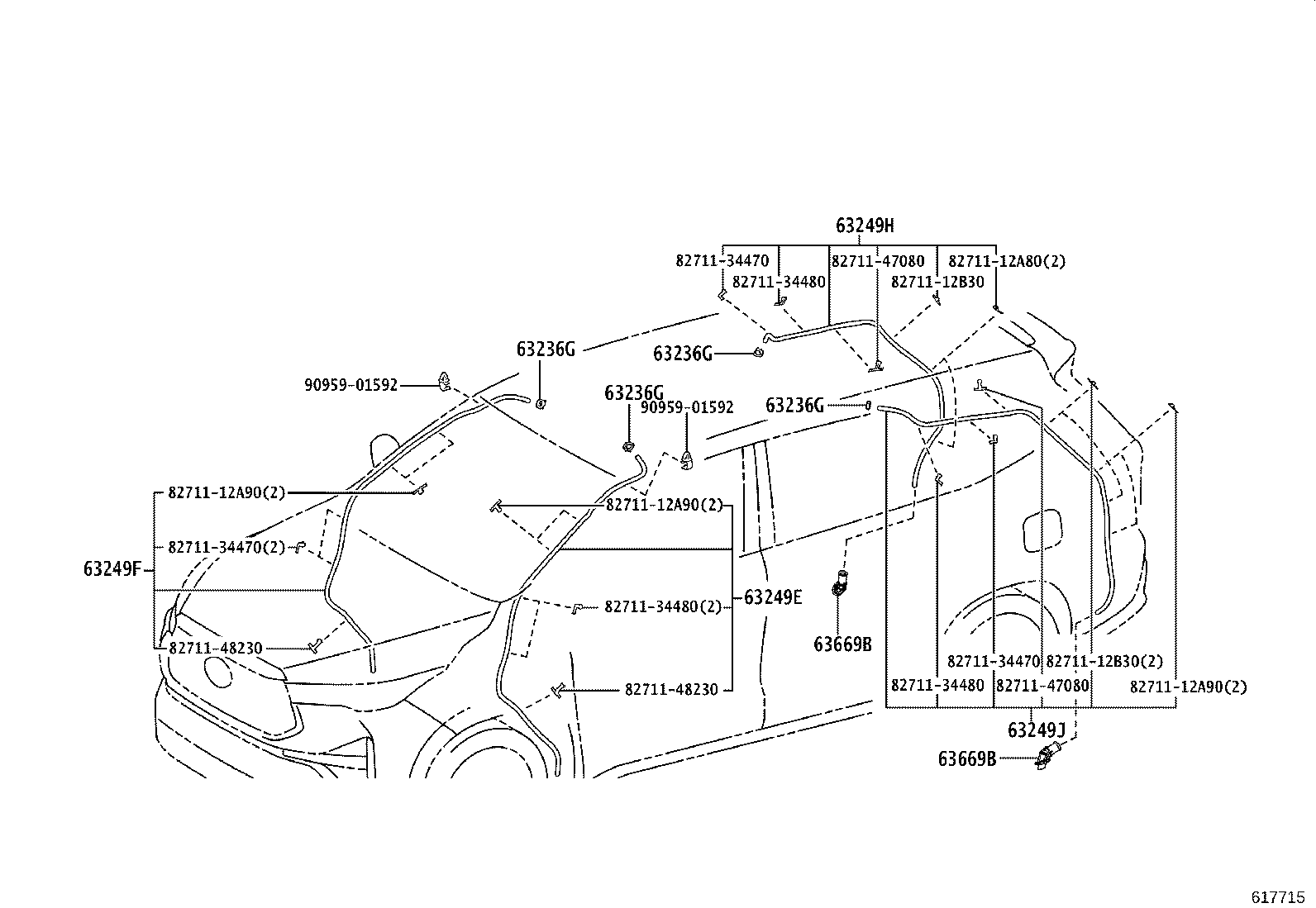

| 63236G | Clamp, Sliding Roof Drain Hose |
| 63241B | Bracket, Sliding Roof Housing, NO.1 |
| 63243C | Bracket, Sliding Roof Housing Center Mounting, RH |
| 63244C | Bracket, Sliding Roof Housing Center Mounting, LH |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63249H | Hose, Sliding Roof Drain |
| 63249J | Hose, Sliding Roof Drain |
| 63251H | Weatherstrip, Sliding Roof |
| 63260H | Gear Assy, Sliding Roof Drive |
| 63260J | Gear Assy, Sliding Roof Drive |
| 63669B | Grommet, Sliding Roof Drain |
| 85618 | Screw, Slide Roof Motor Thrust |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
