Toyota Innova
2022-11 → present · chassis MAGA10,MAGH10 · catalogue 614210 · General
Supported model
Data version 2024-03

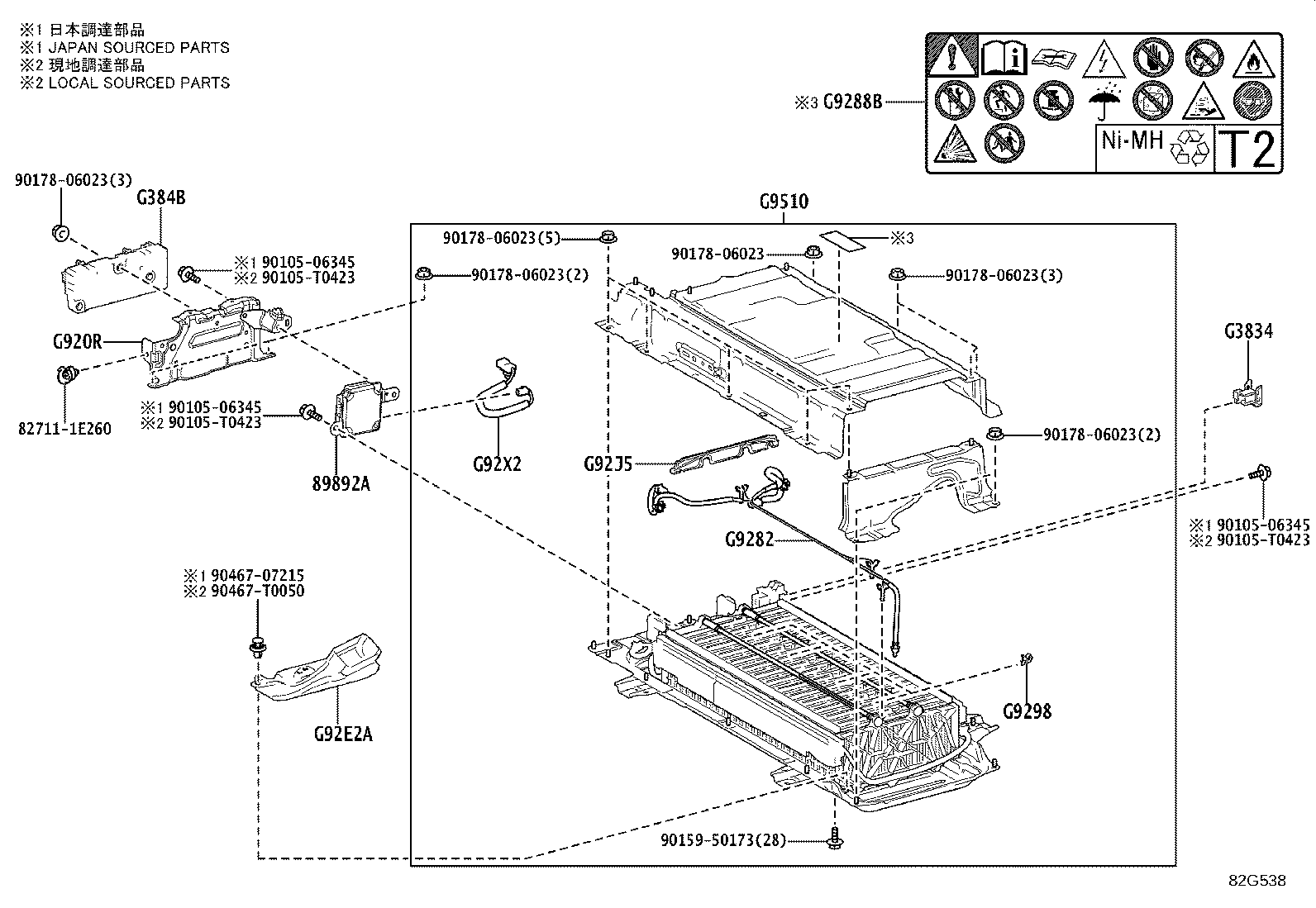

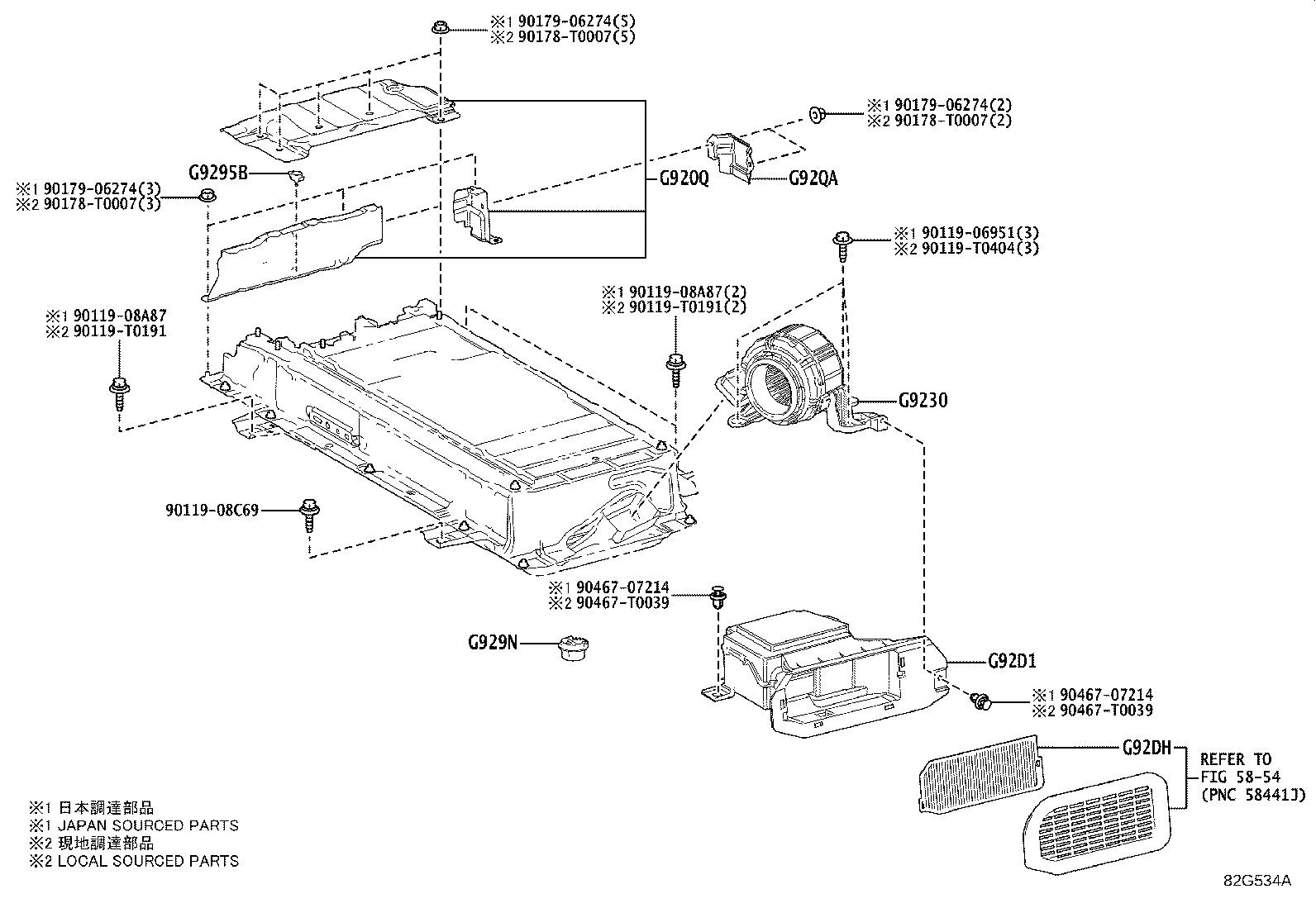

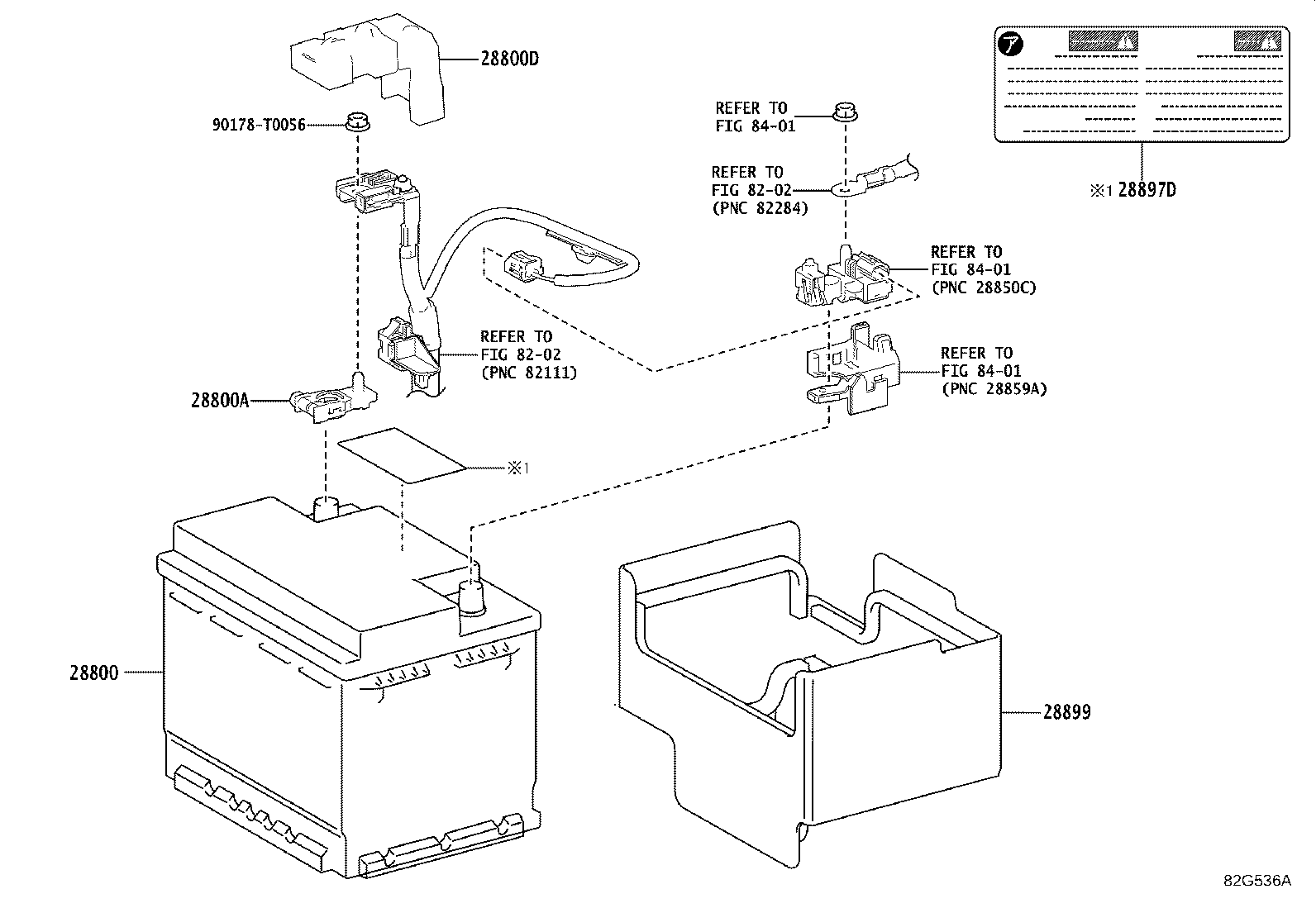

Battery & Battery Cable
25 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28897 | Plate, Battery Caution |
| 28897D | Label, Battery Caution |
| 28899 | Insulator, Battery |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G384B | Box, Traction Battery Device, NO.1 |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G920R | Shield Sub-assy, Hybrid Battery, NO.2 |
| G9230 | Blower Assy, Battery Cooling |
| G9282 | Thermistor, Hybrid Battery |
| G9288B | Label, Battery Caution |
| G9295B | Striker, Battery Cover Lock |
| G9298 | Clamp, HV Battery |
| G929N | Plug, Battery Drain |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92E2A | Duct, HV Battery Intake, NO.2 LH |
| G92J5 | Packing, Hybrid Battery, NO.1 |
| G92QA | Panel, HV Battery Shield, NO.8 |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
