Toyota Innova
2022-11 → present · chassis MAGA10,MAGH10 · catalogue 614210 · General
Supported model
Data version 2024-03

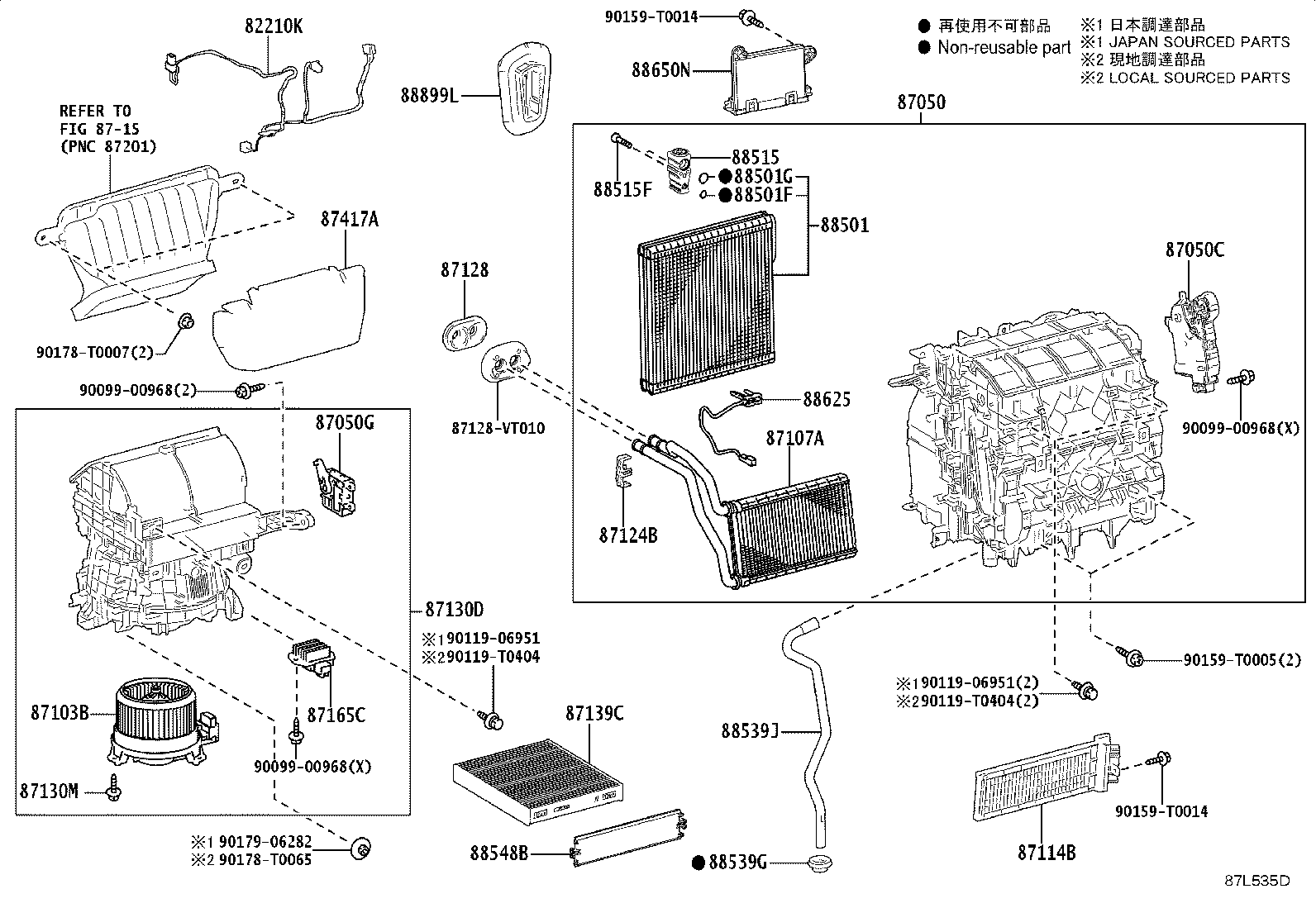

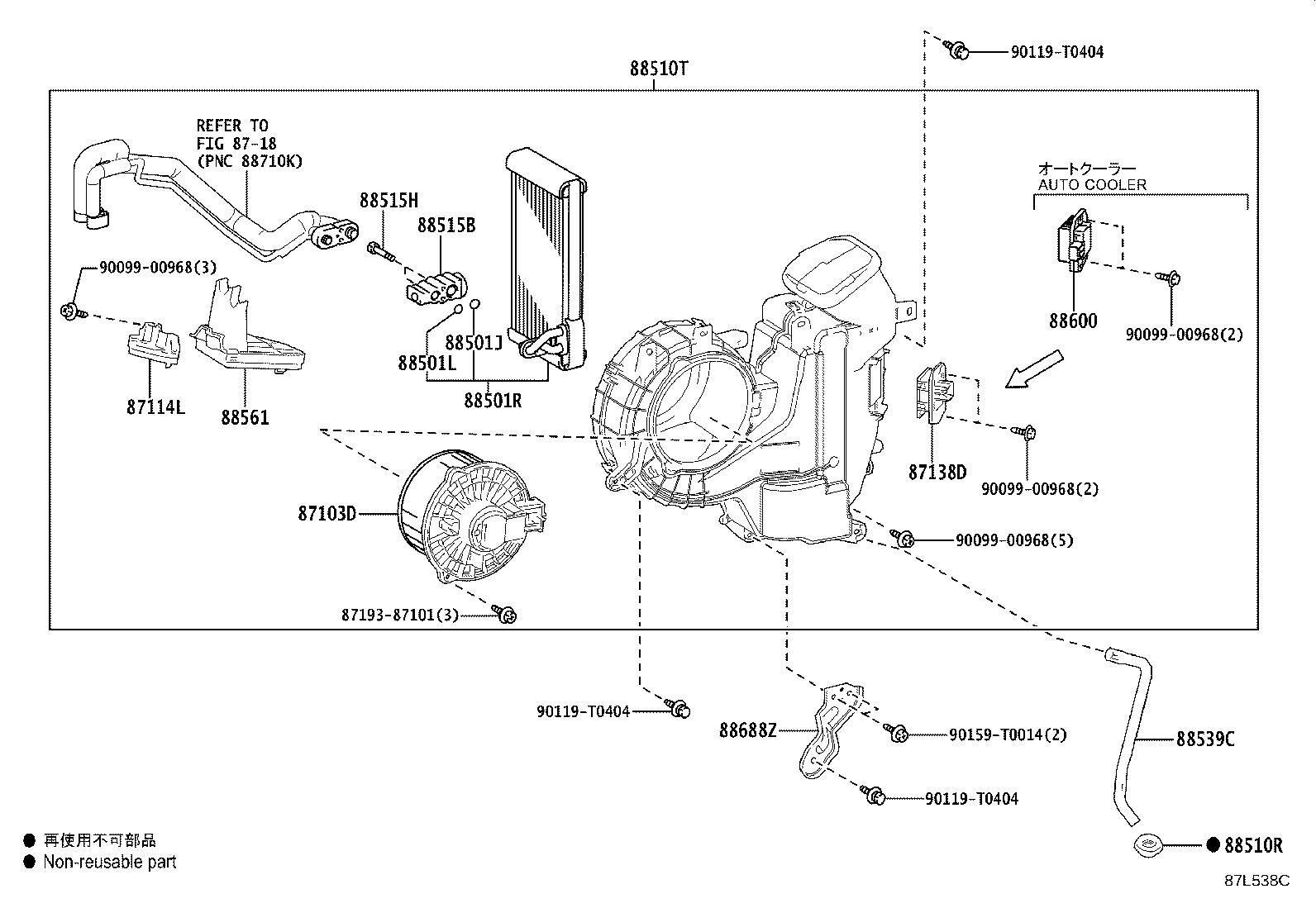

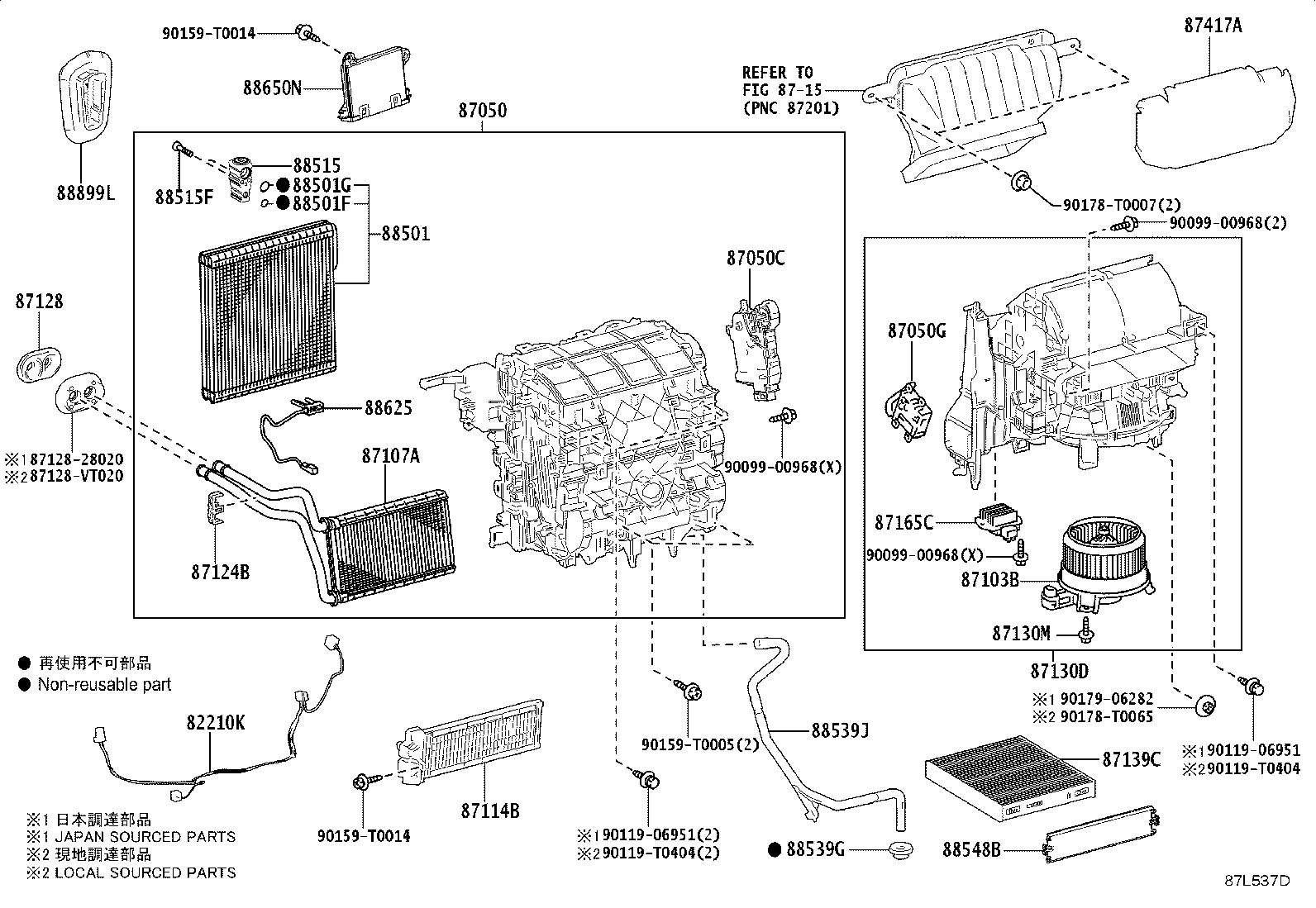

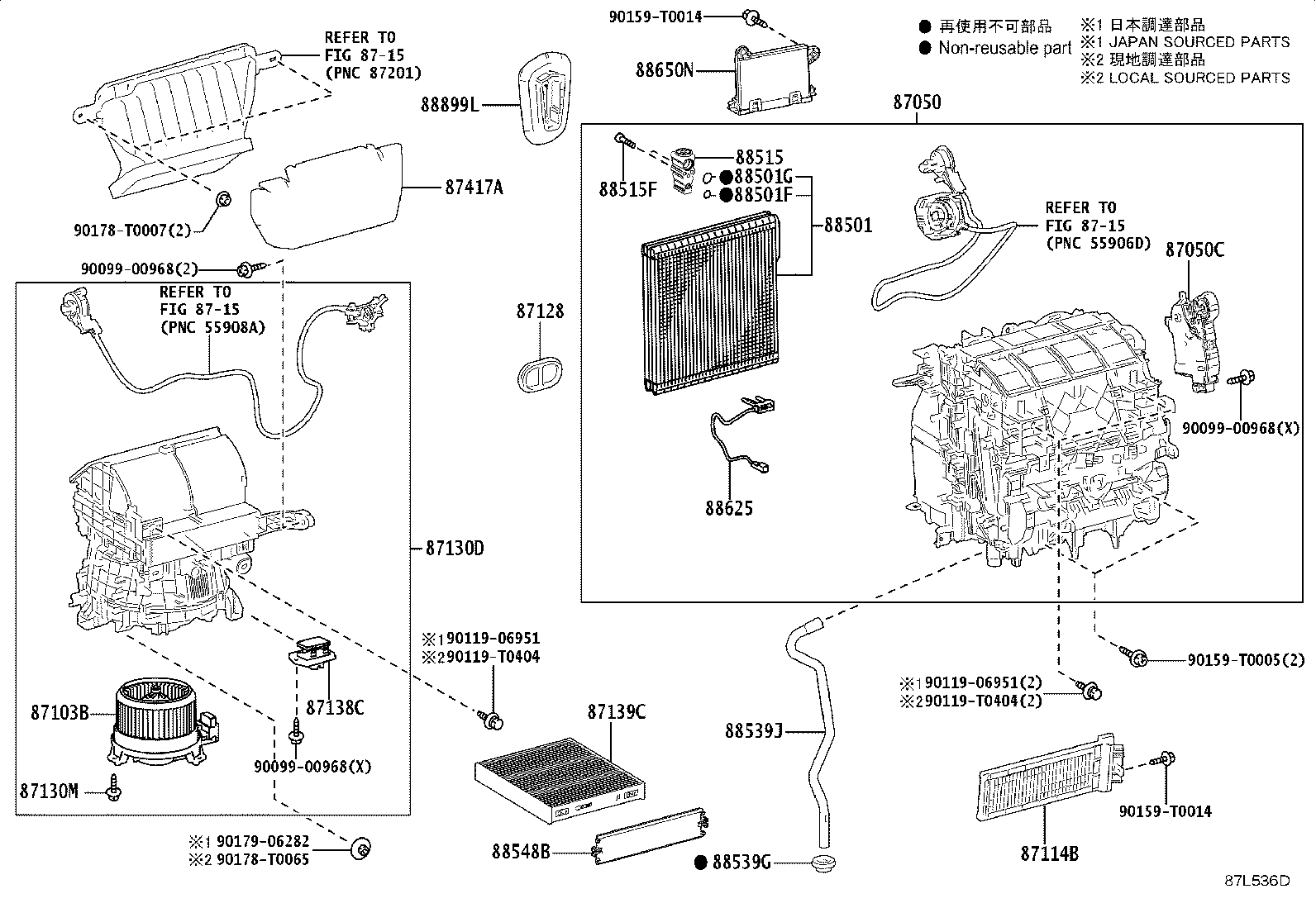

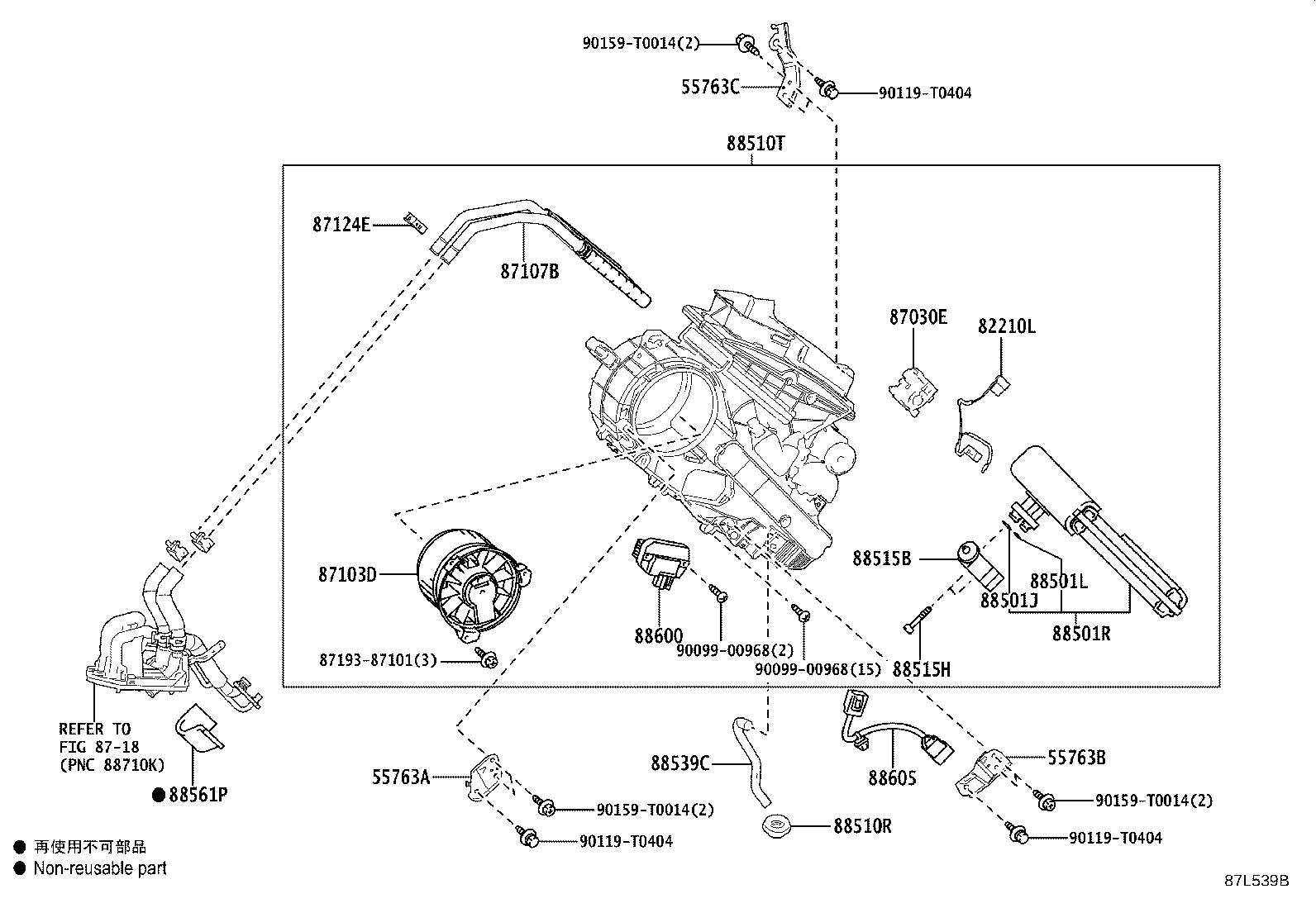

Heating & Air Conditioning - Cooler Unit
49 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 55763A | Bracket, Cooler Mounting |
| 55763B | Bracket, Cooler Mounting, NO.2 |
| 55763C | Bracket, Cooler Mounting, NO.3 |
| 82210K | Harness Assy, Air Conditioner |
| 82210L | Harness Assy, Air Conditioner, NO.2 |
| 87030E | Damper Servo Sub-assy, Rear Cooling Unit, NO.1 |
| 87050 | Radiator Assy, Air Conditioner |
| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87050G | Damper Servo Sub-assy, Air Conditioner Radiator, NO.5 |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87103D | Motor Sub-assy, Blower W/Fan(FOR REAR) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87107B | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87114L | Cover, Heater, NO.2 |
| 87124B | Clamp, Heater |
| 87124E | Clamp, Heater |
| 87128 | Grommet, Heater |
| 87130D | Blower Assy |
| 87130M | Screw(FOR BLOWER) |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 87139C | Filter, Clean Air |
| 87165C | Control, Blower Motor |
| 87417A | Packing, Air Duct |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501F | O-ring, Cooler Evaporator NO.1(DISCHARGE) |
| 88501G | O-ring, Cooler Evaporator NO.1(SUCTION) |
| 88501J | O-ring, Cooler Evaporator NO.2(SUCTION) |
| 88501L | O-ring, Cooler Evaporator NO.2(LIQUID) |
| 88501R | Evaporator Sub-assy (REAR) |
| 88510R | Grommet (FOR COOLER UNIT) |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88515H | Bolt(FOR REAR COOLER EXPANSION VALVE) |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88539J | Hose, Drain Cooler |
| 88548B | Case, Air Filter |
| 88561 | Cover, Cooler Unit |
| 88561P | Packing, RR Air Conditioner Unit, NO.1 |
| 88600 | Control Assy, Air Conditioner |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88688Z | Bracket |
| 88899L | Parts, Cooling Unit |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
