Toyota Innova
2022-11 → present · chassis MAGA10,MAGH10 · catalogue 614210 · General
Supported model
Data version 2024-03
Heating & Air Conditioning - Control & Air Duct
32 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

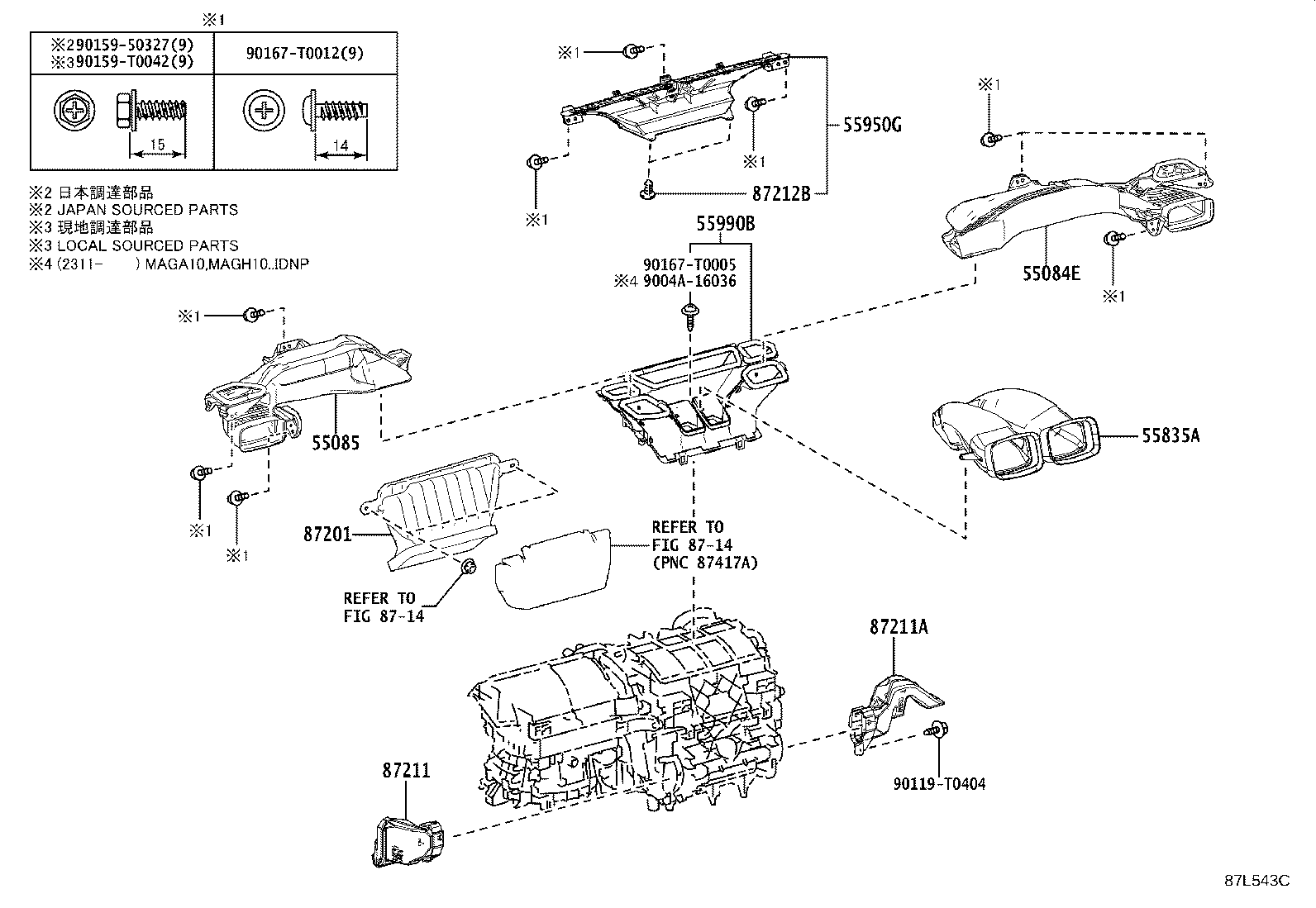

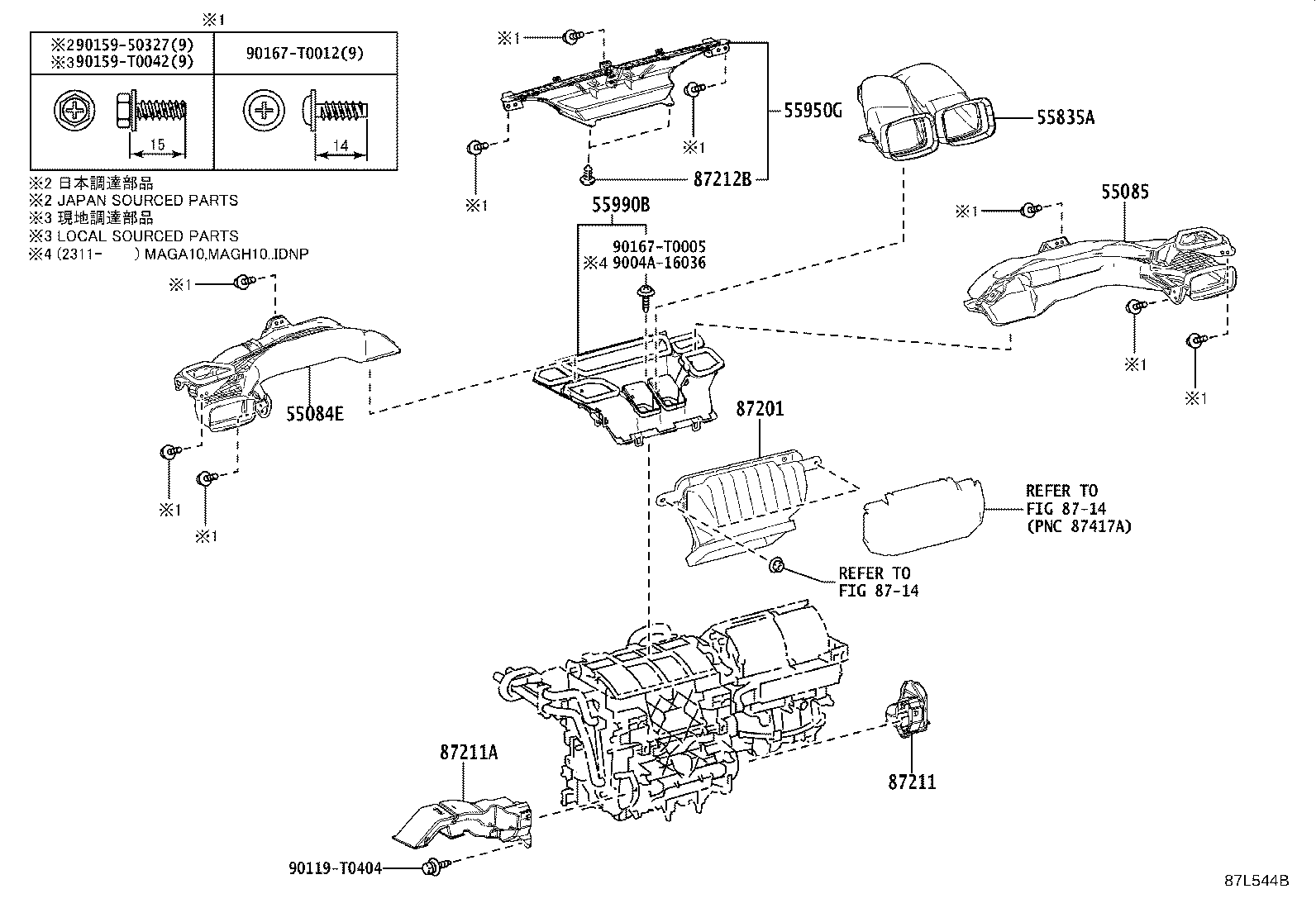

| 55084E | Duct Sub-assy, Heater TO Register, NO.1 |
| 55085 | Duct Sub-assy, Heater TO Register, NO.2 |
| 55835A | Duct, Heater TO Register, Center |
| 55900 | Control Assy, Air Conditioner |
| 55901D | Control Sub-assy, Heater, NO.1 |
| 55902E | Control Sub-assy, Heater, NO.2 |
| 55903A | Control Sub-assy, Heater, NO.3 |
| 55906D | Cable Sub-assy, Heater Control, NO.2 |
| 55908A | Cable Sub-assy, Air Inlet Damper Control |
| 55909A | Cable Sub-assy, Airmix Damper Control |
| 55950G | Nozzle Assy, Defroster |
| 55990B | Nozzle Assy, Defroster, Lower |

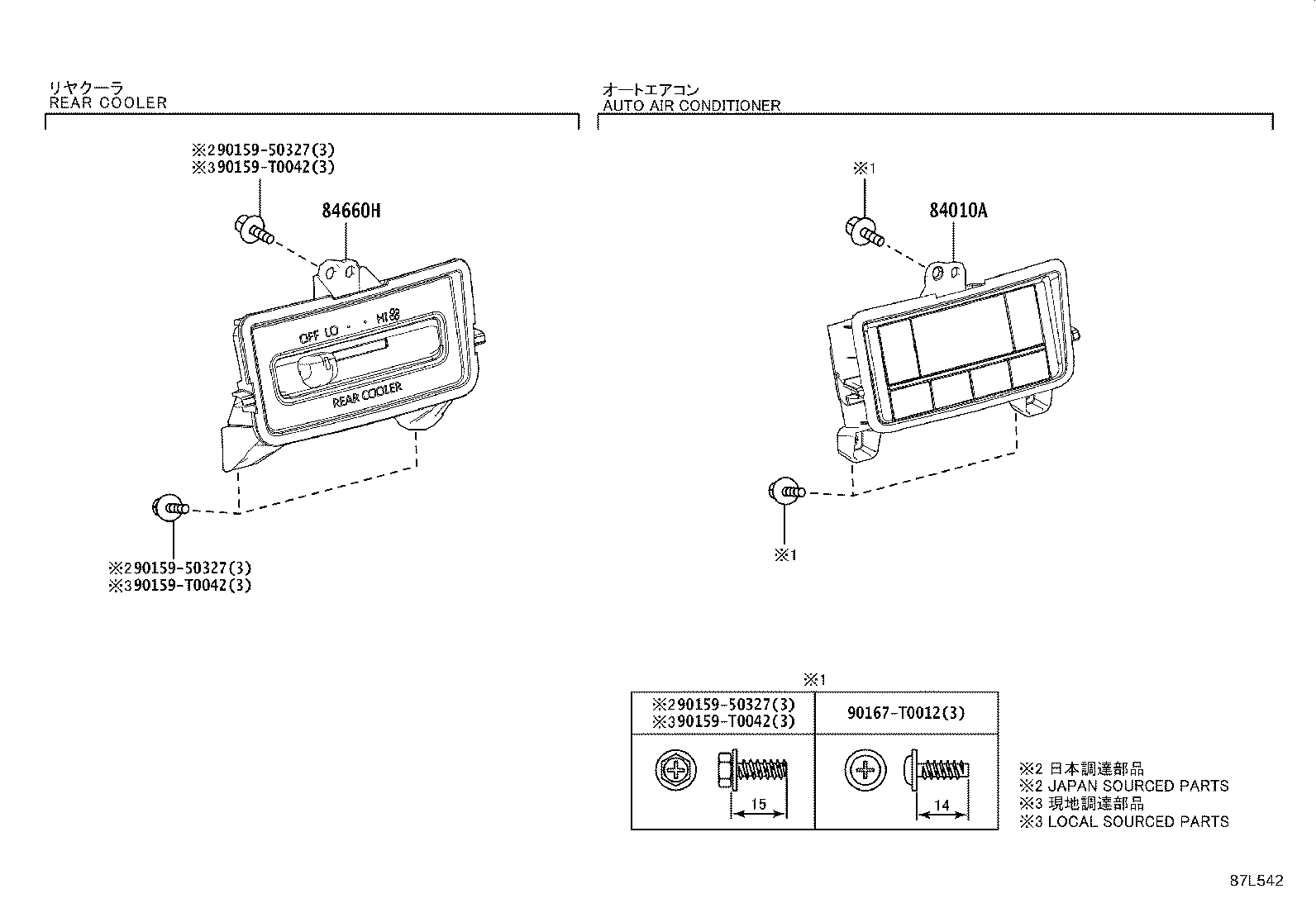

| 84010A | Control & Panel Assy, Integration |
| 84660H | Switch Assy, Cooler Control |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201C | Retainer, Air Duct |
| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212B | Clip, Air Duct |
| 87213 | Duct, Air, Rear NO.2 |
| 87214D | Duct, Air, Rear NO.3 |

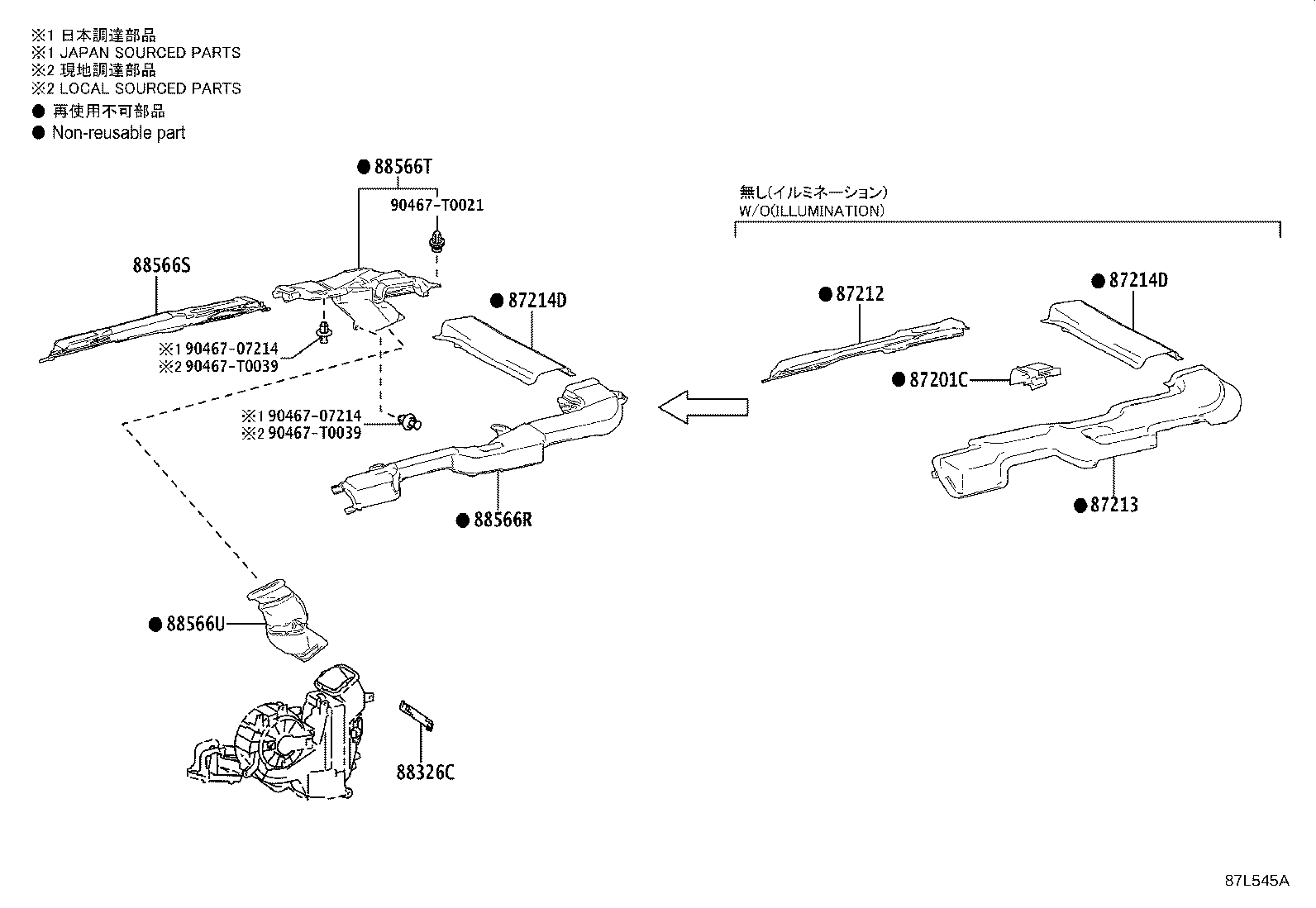

| 88326C | Plate, Cover |
| 88566A | Duct, Cooler Air, NO.1 |

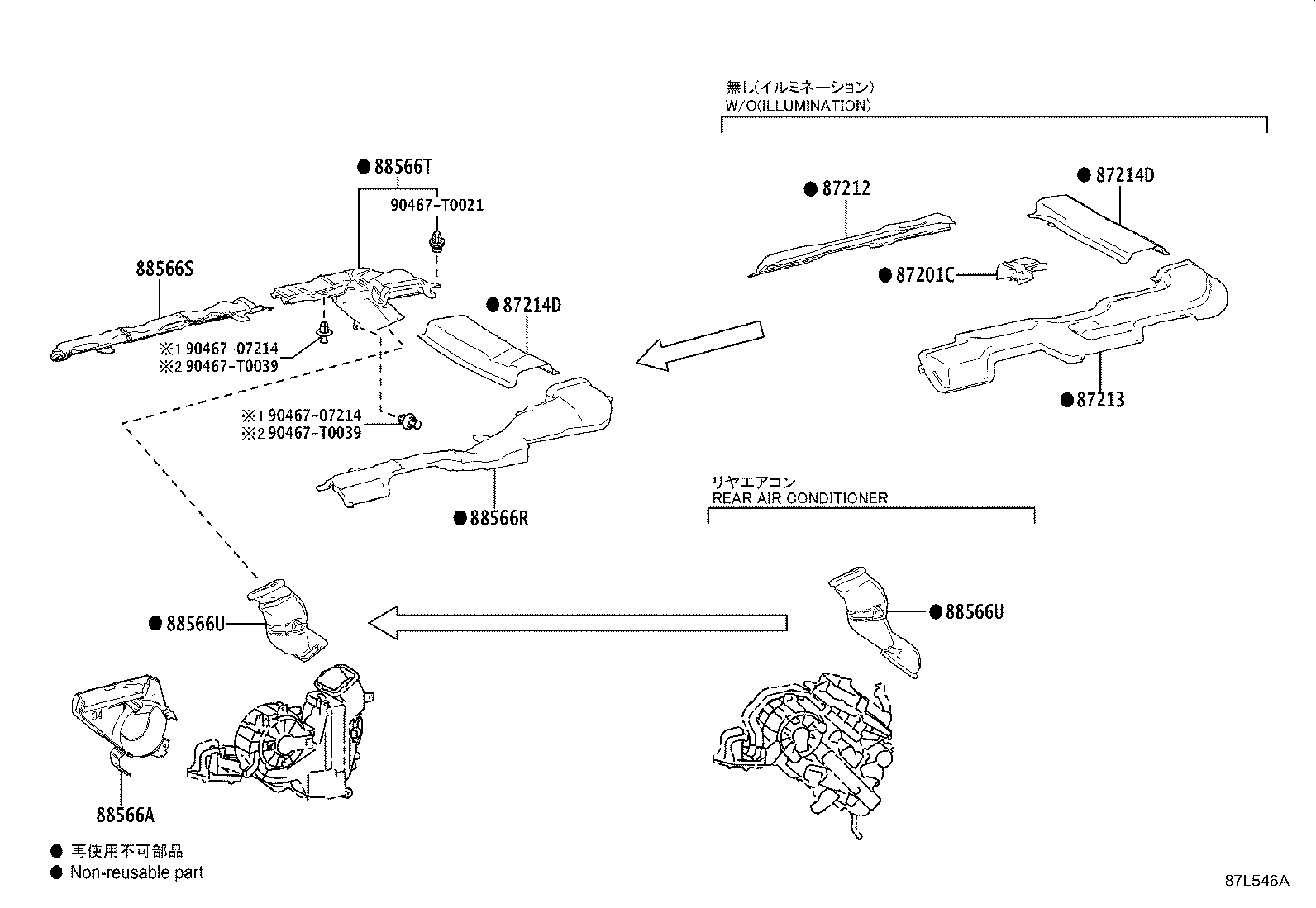

| 88566R | Duct, Air, Rear Roof NO.1 |
| 88566S | Duct, Air, Rear Roof NO.2 |
| 88566T | Duct, Air, Rear Roof NO.3 |
| 88566U | Duct, Air, Rear Roof NO.4 |

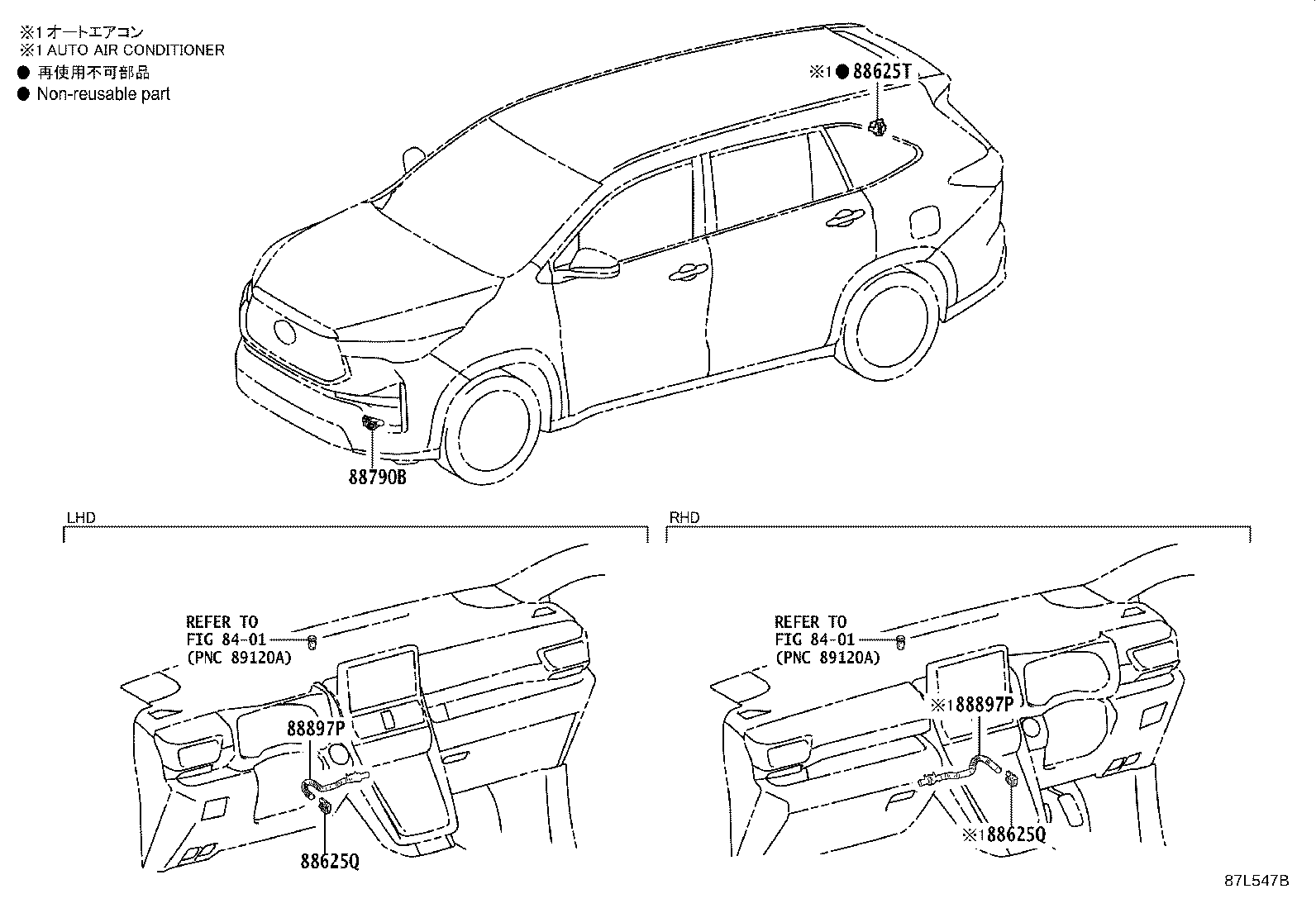

| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88625T | Thermistor, Cooler (ROOM TEMP. SENSOR NO.2) |
| 88790B | Thermistor Assy |
| 88897P | Aspirator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
