Toyota Rush
2006-12 → 2017-11 · chassis F700 · catalogue 615310 · General
Discontinued model
Data version 2018-10

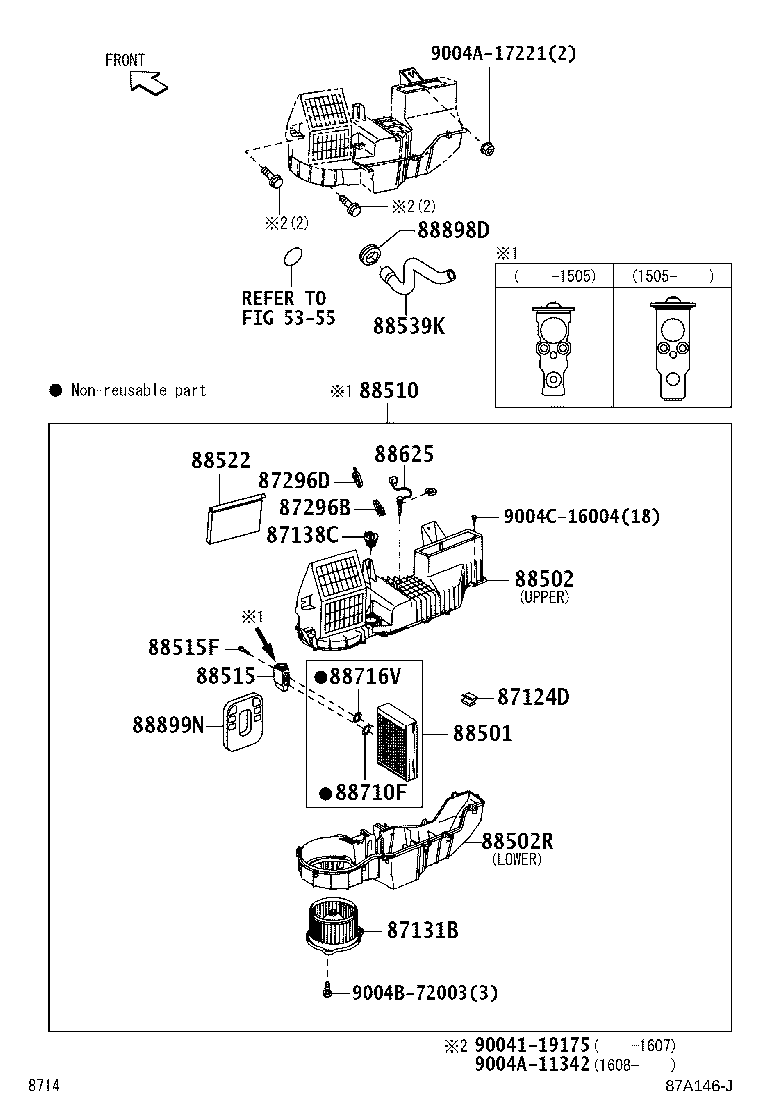

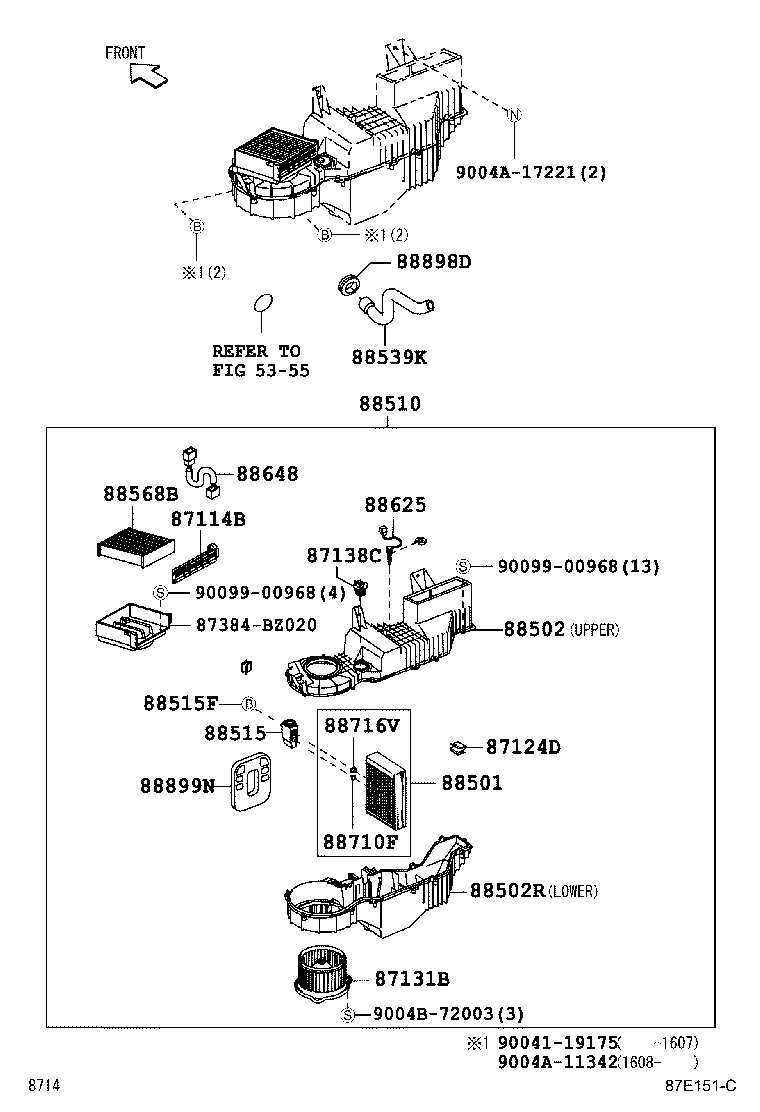

Heating & Air Conditioning - Cooler Unit
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

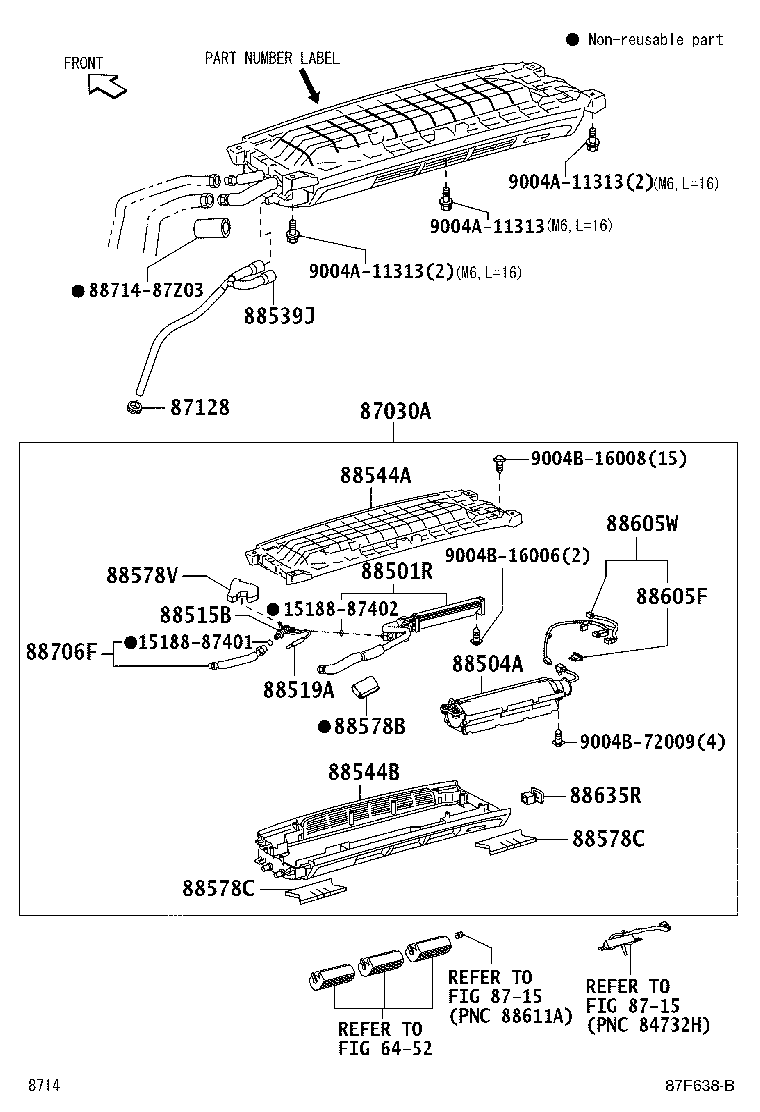

| 87030A | Unit Assy, Cooling, Rear |
| 87114B | Cover, Heater |
| 87124D | Clamp, Heater, NO.3 |
| 87128 | Grommet, Heater |
| 87131B | Case, Heater Blower |
| 87138C | Resistor, Blower |
| 87296B | Lever, Heater Air Damper Control |
| 87296D | Lever, Heater Air Damper Control, NO.2 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88502R | Case Sub-assy, Cooling Unit |
| 88504A | Case Sub-assy, Blower |
| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88519A | Holder, Remote Bulb, Parts |
| 88522 | Door, Cooling Unit |
| 88539J | Hose, Drain Cooler |
| 88539K | Hose, Drain Cooler |
| 88544A | Case, Cooler Blower, Upper |
| 88544B | Case, Cooler Blower, Lower |
| 88568B | Filter, Air |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88605F | Fuse(FOR COOLER WIRING HARNESS) |
| 88605W | Harness Sub-assy, Wiring Air Conditioner |
| 88625 | Thermistor, Cooler, NO.1 |
| 88635R | Resistor, Blower |
| 88648 | Wiring, Cooler, NO.1 |
| 88706F | Tube Sub-assy, Liquid, F |
| 88710F | Ring, O |
| 88716V | Ring, O(FOR COOLER UNIT) |
| 88898D | Grommet |
| 88899N | Plate, Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
