Toyota Rush
2017-12 → present · chassis F800 · catalogue 615320 · General
Supported model
Data version 2019-07

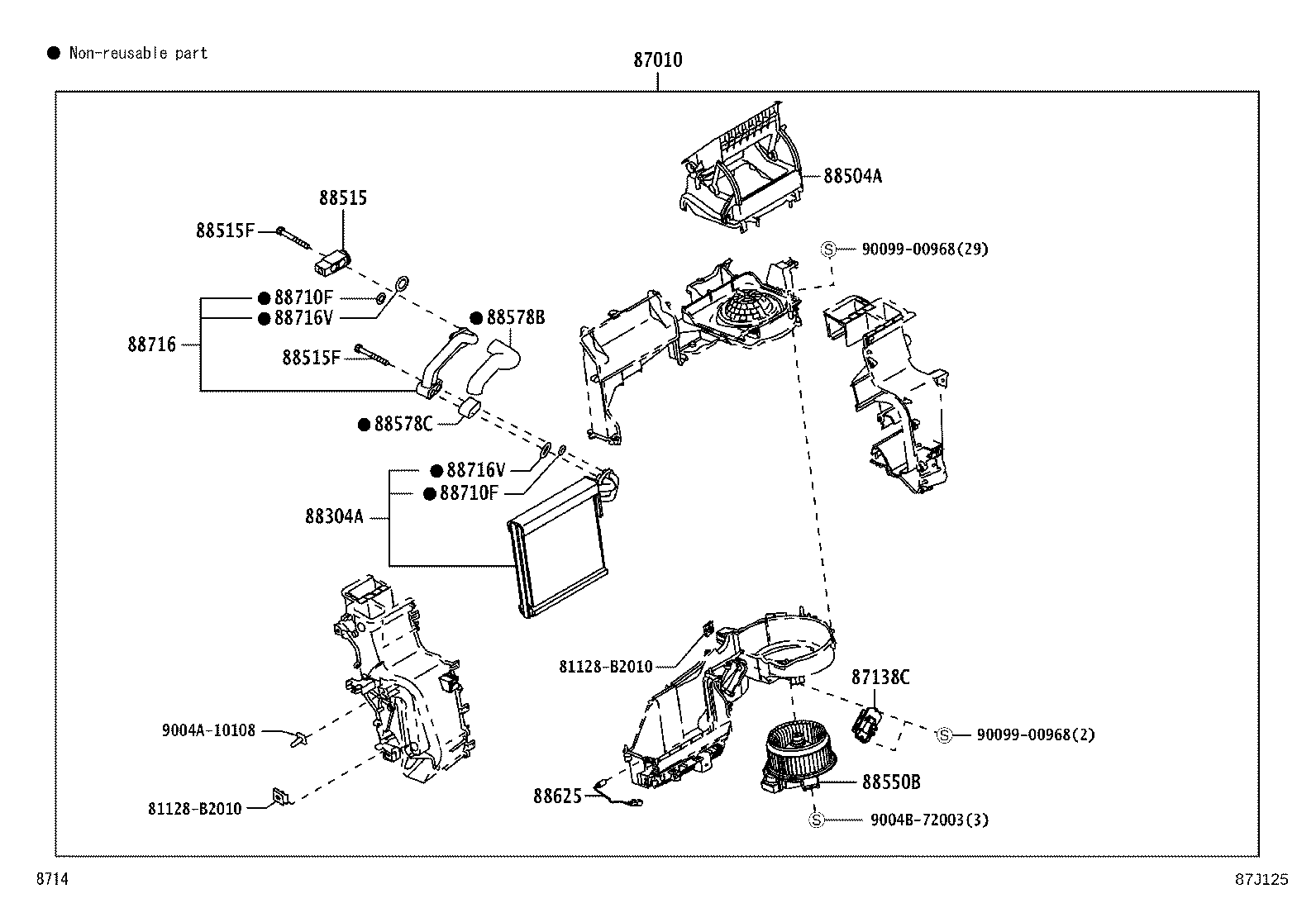

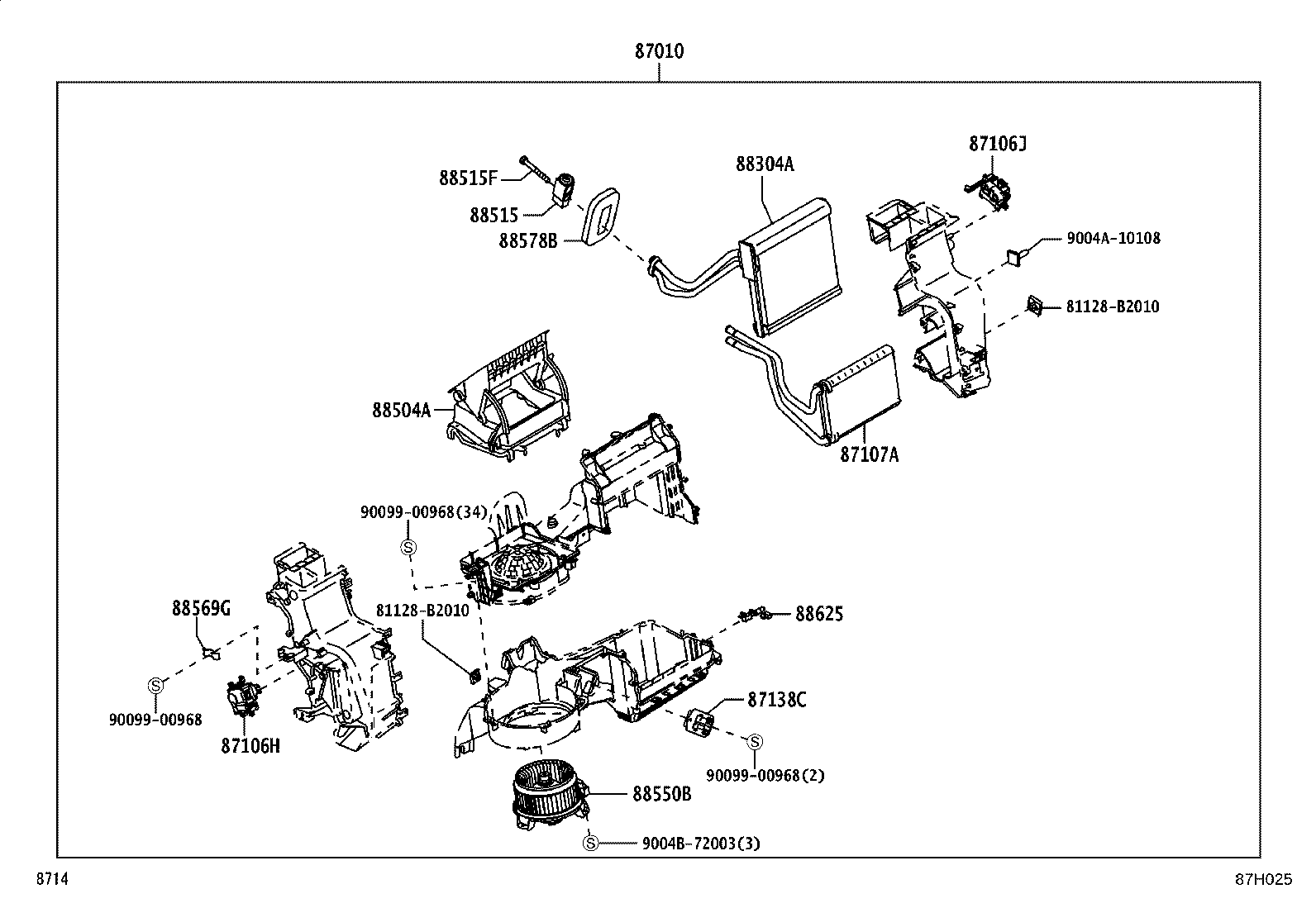

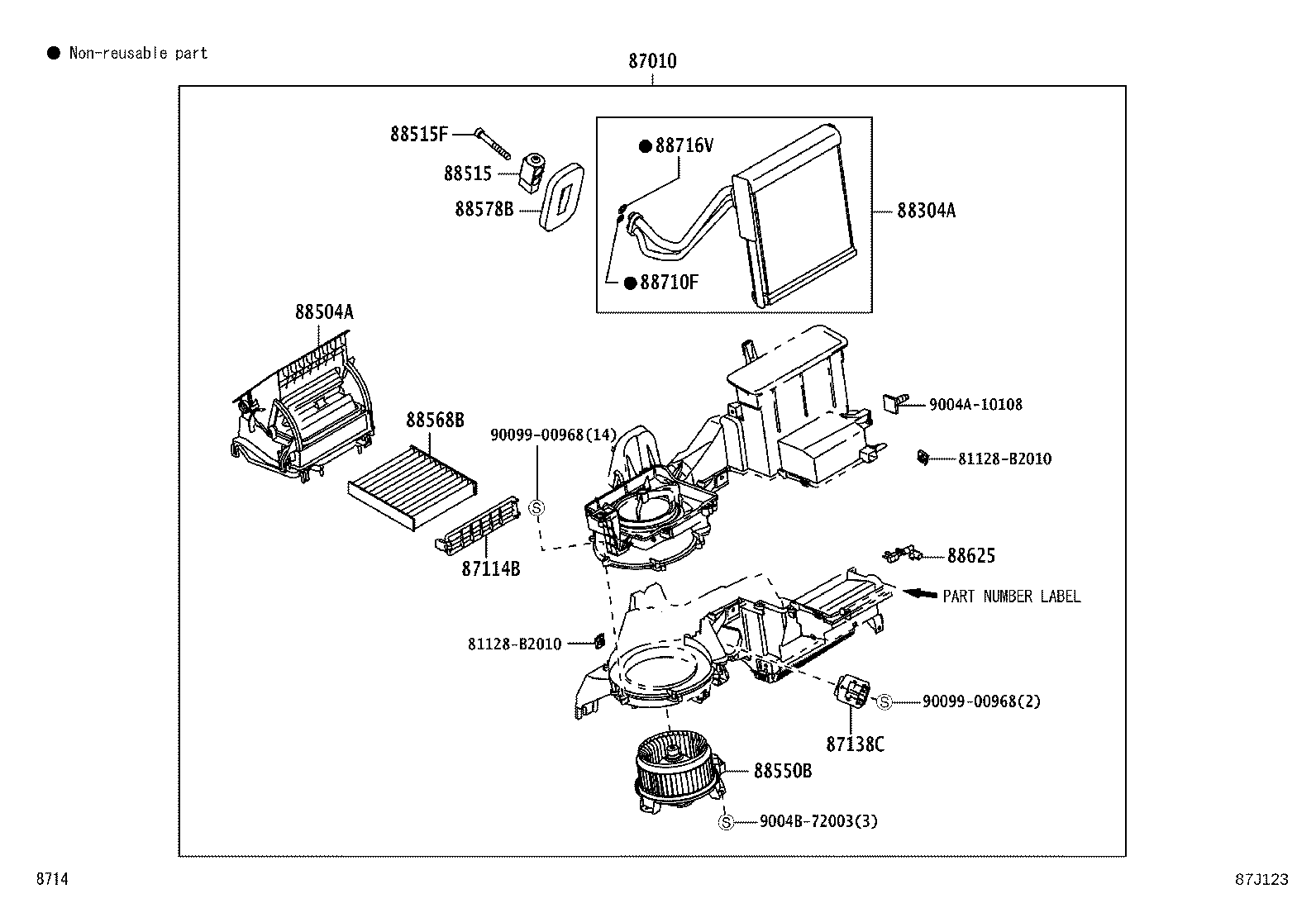

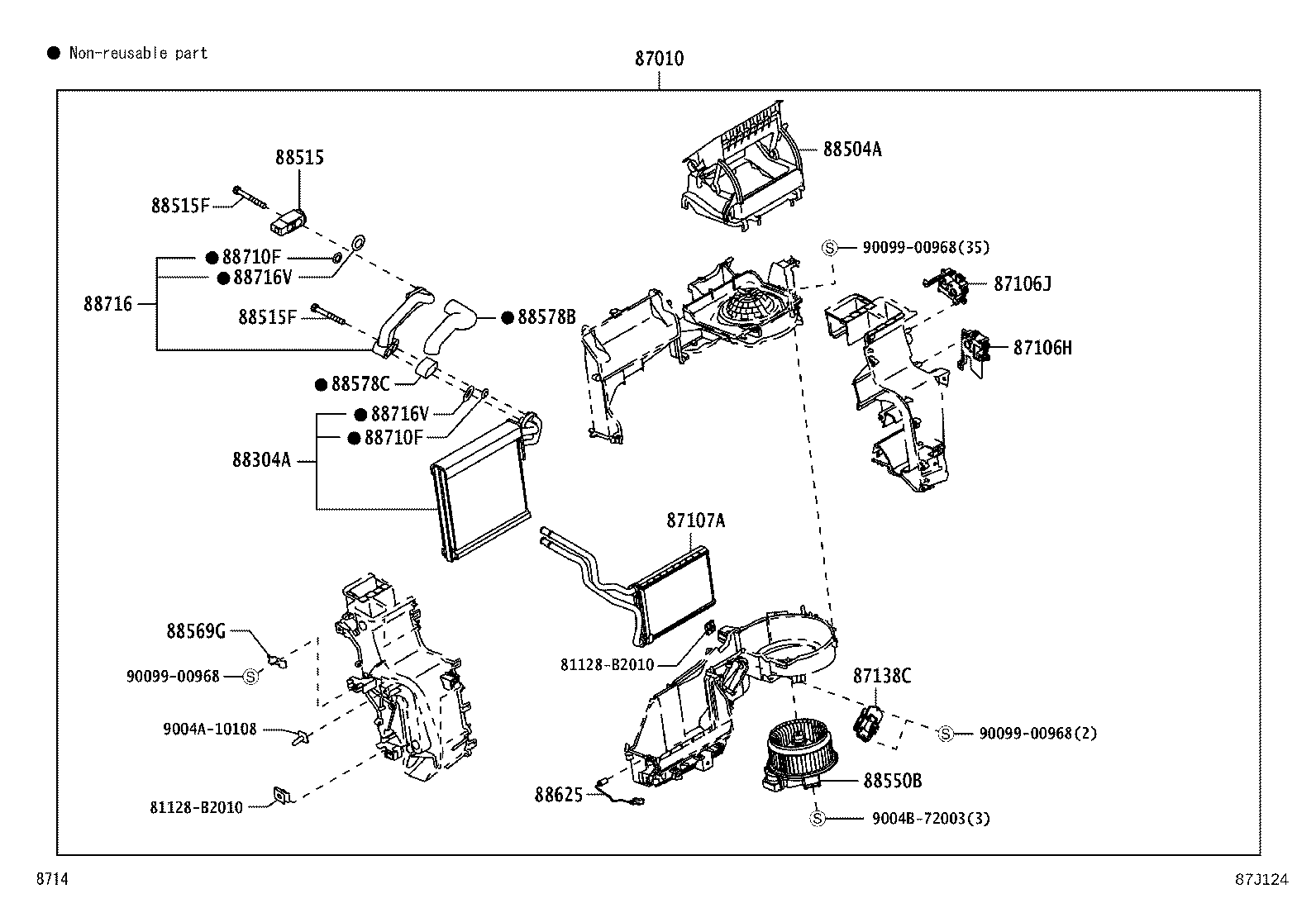

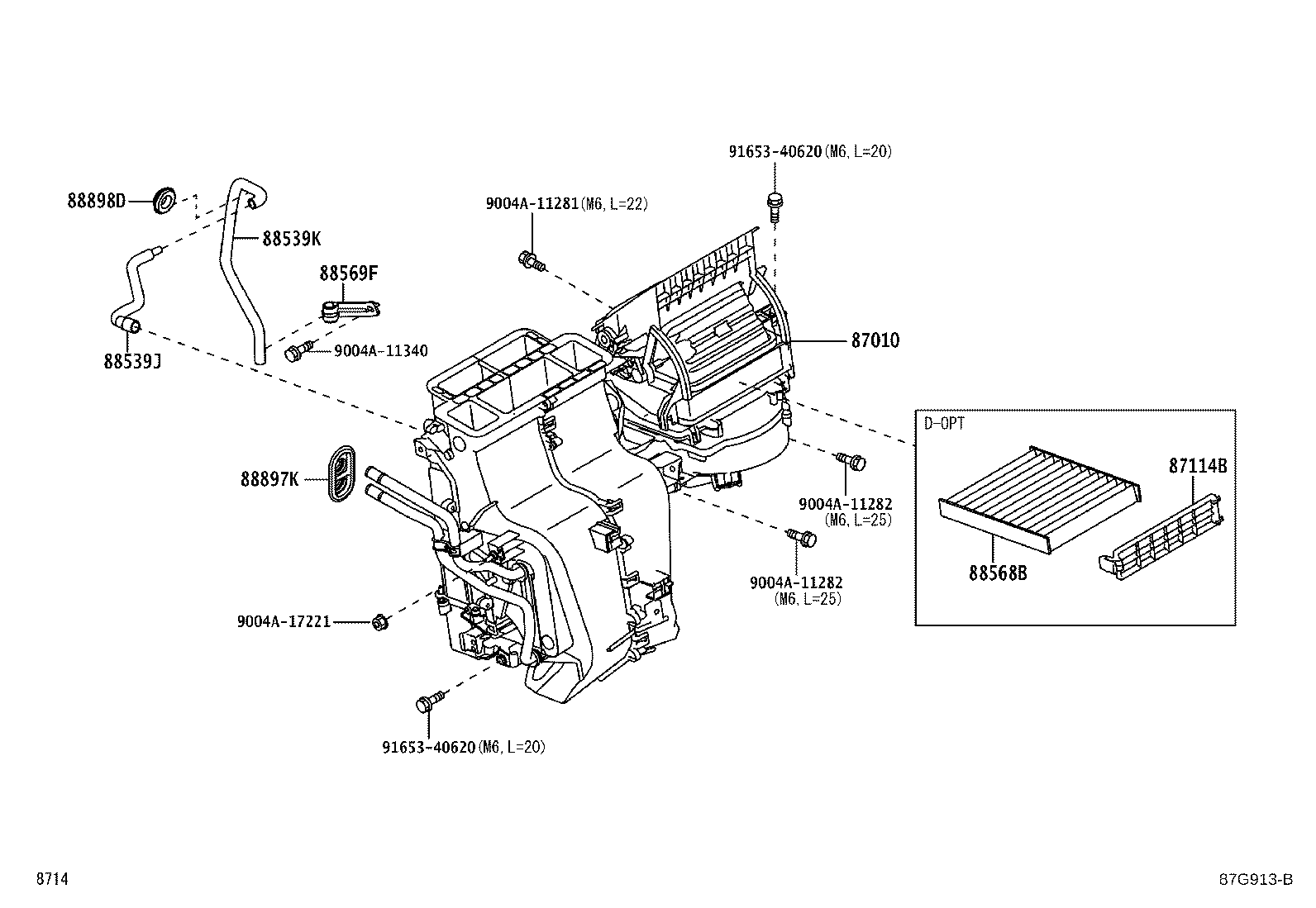

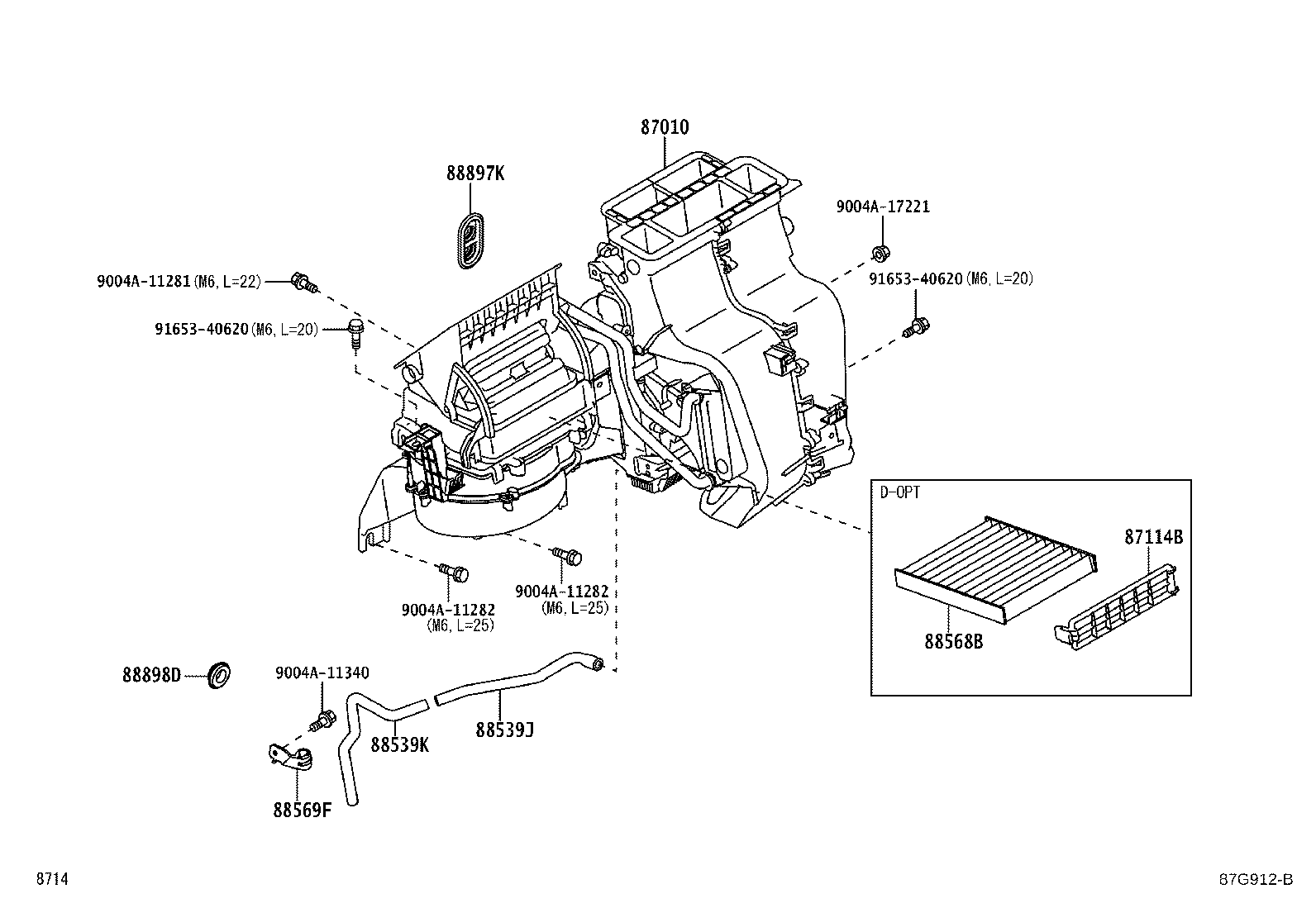

Heating & Air Conditioning - Cooler Unit
40 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 87010 | Unit Assy, Air Conditioner |

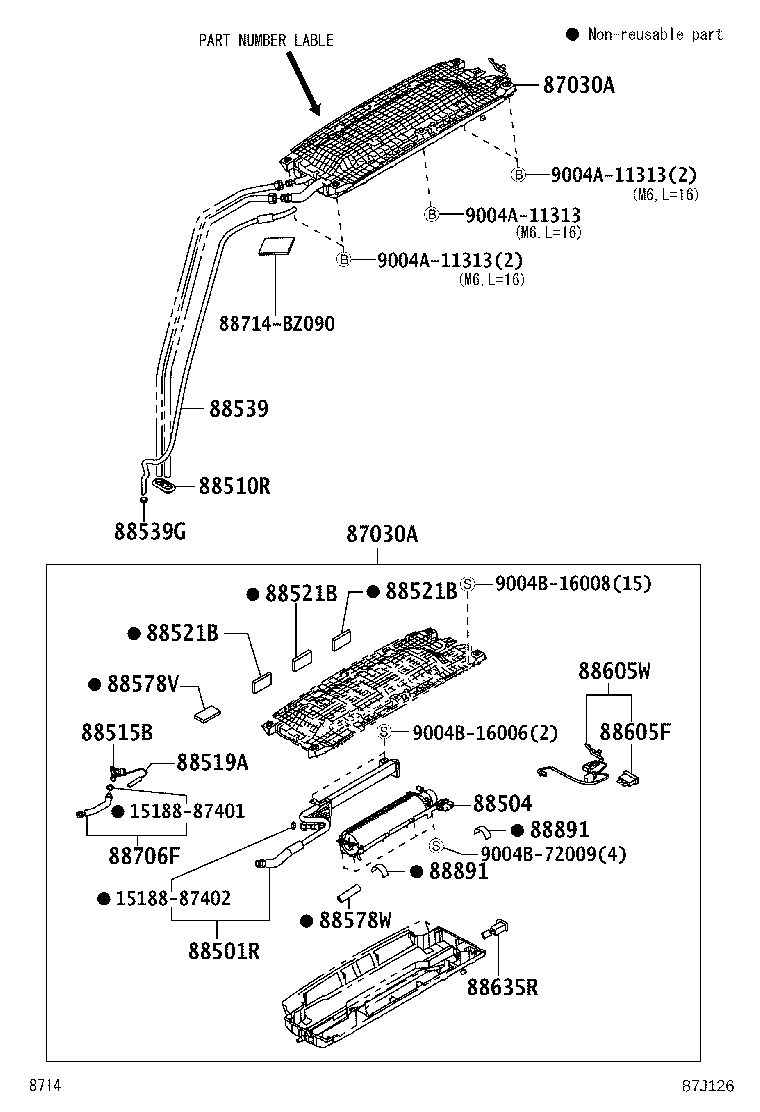

| 87030A | Unit Assy, Cooling, Rear |
| 87106H | Servo Sub-assy, Damper(FOR AIRMIX) |
| 87106J | Servo Sub-assy, Damper(FOR MODE) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87138C | Resistor, Blower |
| 88304A | Cooler, Evaporator |
| 88501R | Evaporator Sub-assy (REAR) |
| 88504 | Case Sub-assy, Cooler Blower |
| 88504A | Case Sub-assy, Blower |
| 88510R | Grommet (FOR COOLER UNIT) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88519A | Holder, Remote Bulb, Parts |
| 88521B | Packing (FOR COOLER UNIT CASE) |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88539J | Hose, Drain Cooler |
| 88539K | Hose, Drain Cooler |
| 88550B | Motor Assy, Blower |
| 88568B | Filter, Air |
| 88569F | Clamp |
| 88569G | Clamp |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88578W | Packing, Cooling Unit, NO.4 |
| 88605F | Fuse(FOR COOLER WIRING HARNESS) |
| 88605W | Harness Sub-assy, Wiring Air Conditioner |
| 88625 | Thermistor, Cooler, NO.1 |
| 88635R | Resistor, Blower |
| 88706F | Tube Sub-assy, Liquid, F |
| 88710F | Ring, O |
| 88716 | Tube, Liquid |
| 88716V | Ring, O(FOR COOLER UNIT) |
| 88891 | Packing (FOR COOLER) |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88898D | Grommet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
