Toyota Granvia Hybrid
2022-11 → present · chassis AXLH4# · catalogue 624310 · General
Supported model
Data version 2024-03
Roof Panel & Back Panel
49 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

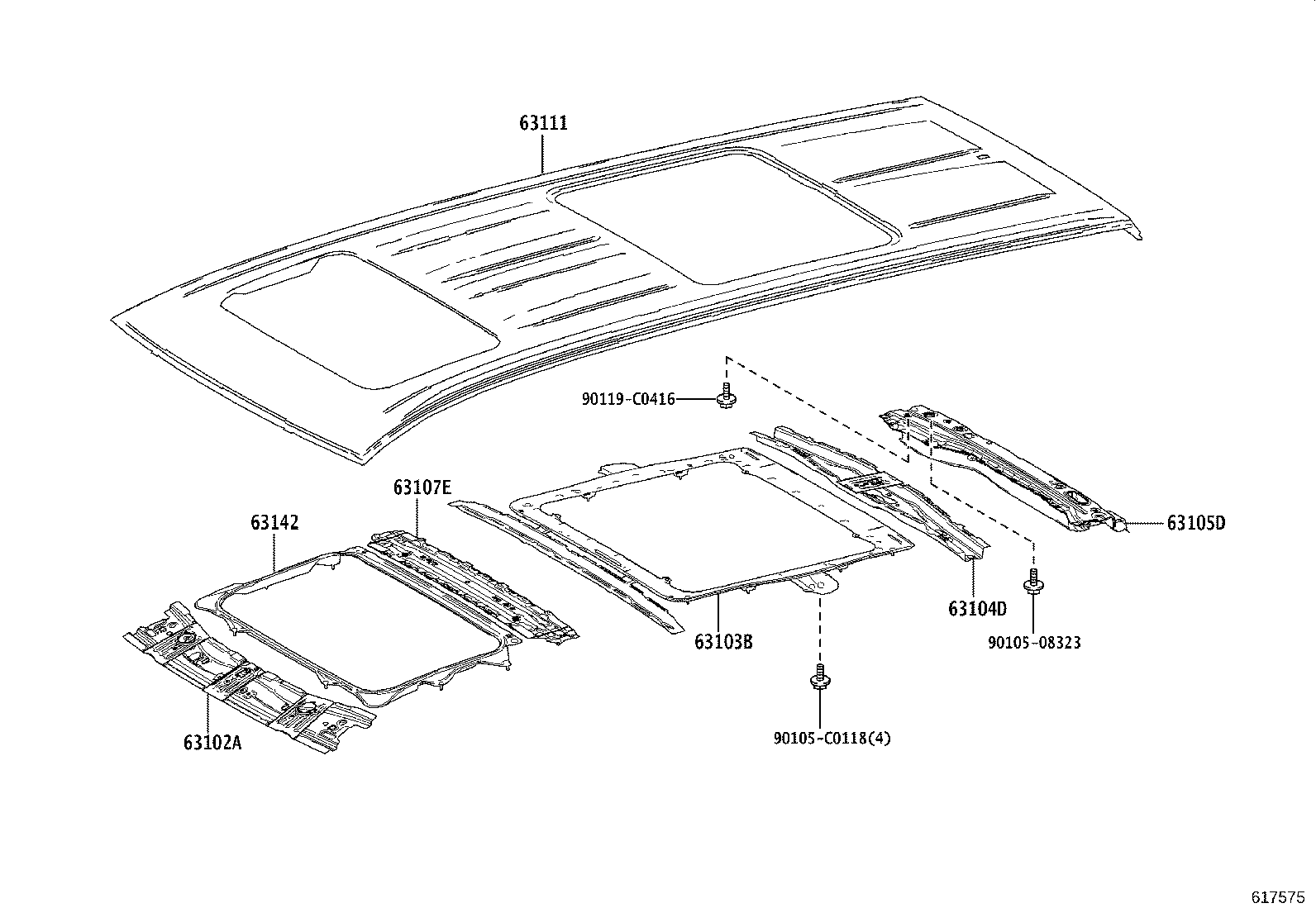

| 63102A | Panel Sub-assy, Windshield Header |
| 63103B | Reinforcement Sub-assy, Roof Panel, Center |
| 63104D | Reinforcement Sub-assy, Roof Panel, NO.2 |
| 63105D | Frame Sub-assy, Back Window, Upper |
| 63107E | Reinforcement Sub-assy, Roof Panel, NO.5 |
| 63111 | Panel, Roof |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144B | Reinforcement, Roof Panel, NO.4 |

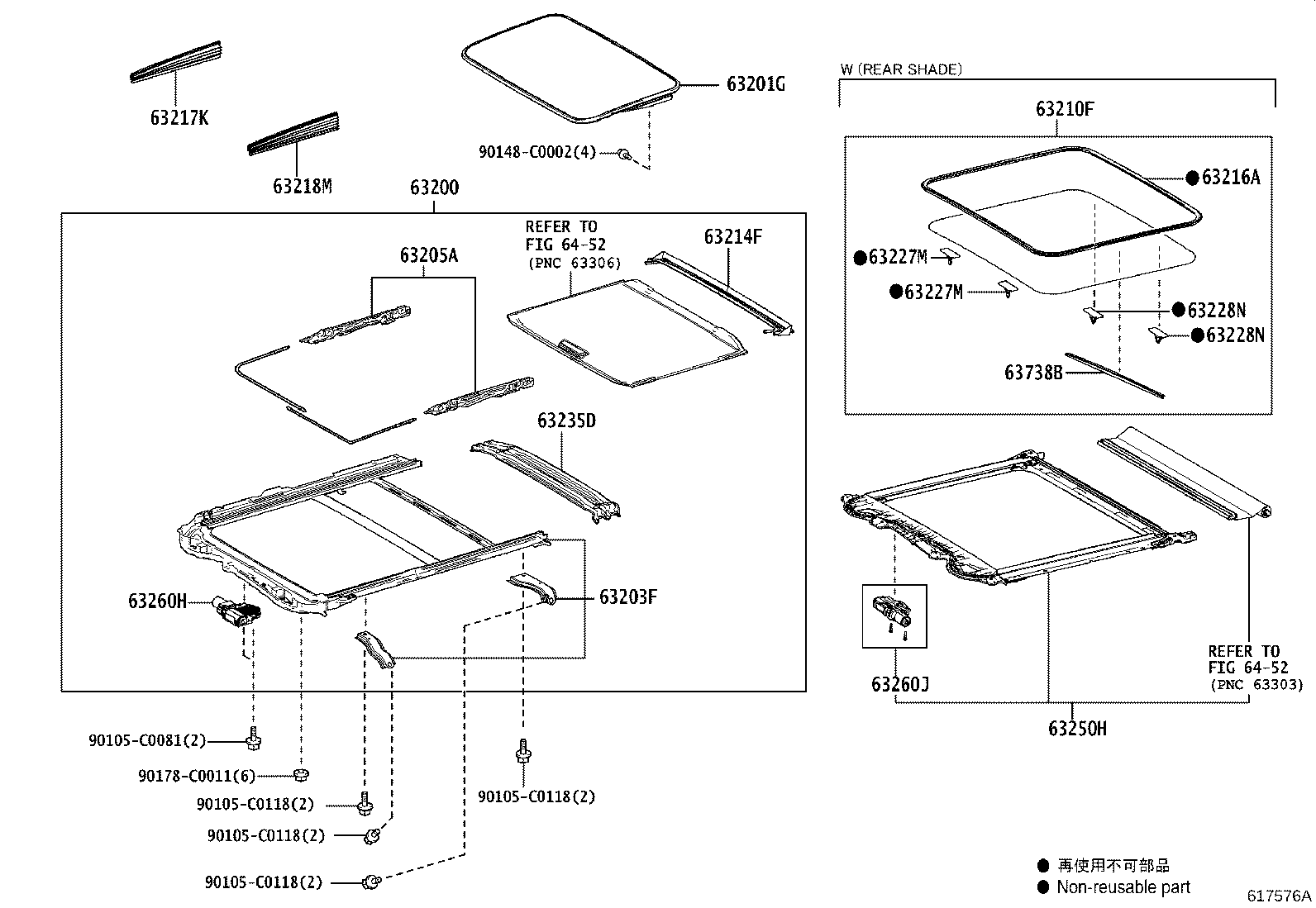

| 63200 | Housing Assy, Moon Roof |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63210F | Glass Assy, Moon Roof |
| 63214F | Channel, Roof Drip, Rear |
| 63216A | Moulding, Moon Roof, Rear |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218M | Garnish, Sliding Roof Side, LH |
| 63227M | Clip, Roof Window, Lower |
| 63228N | Clip, Roof Window, Side |
| 63235D | Frame, Sliding Roof Housing, Center |
| 63236D | Clamp, Sliding Roof Drain Hose |
| 63236E | Clamp, Sliding Roof Drain Hose |
| 63236G | Clamp, Sliding Roof Drain Hose |

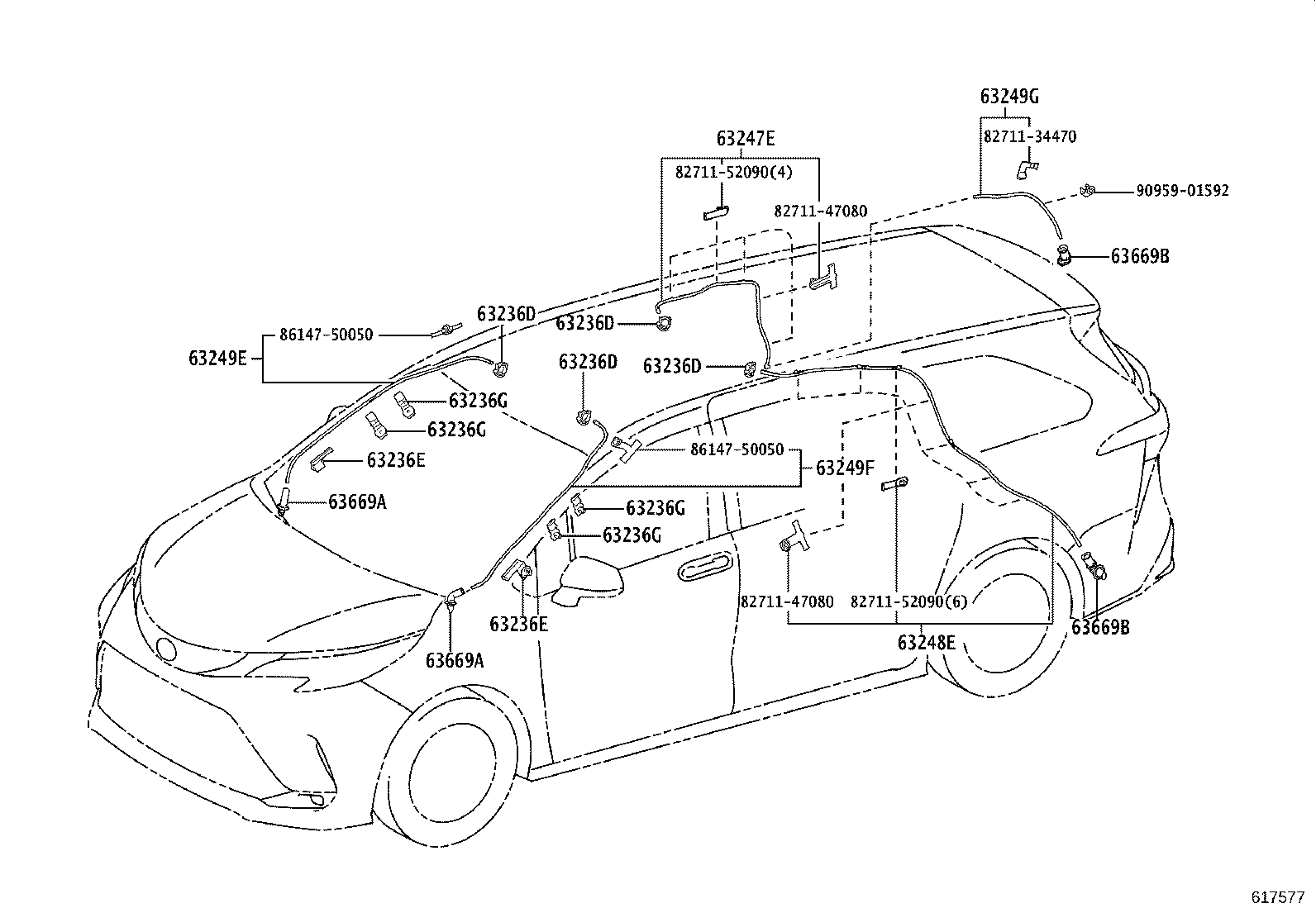

| 63247E | Hose, Sliding Roof Drain, Rear RH |
| 63248E | Hose, Sliding Roof Drain, Rear LH |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63249G | Hose, Sliding Roof Drain |
| 63250H | Housing Assy, Sunshade |
| 63260H | Gear Assy, Sliding Roof Drive |
| 63260J | Gear Assy, Sliding Roof Drive |

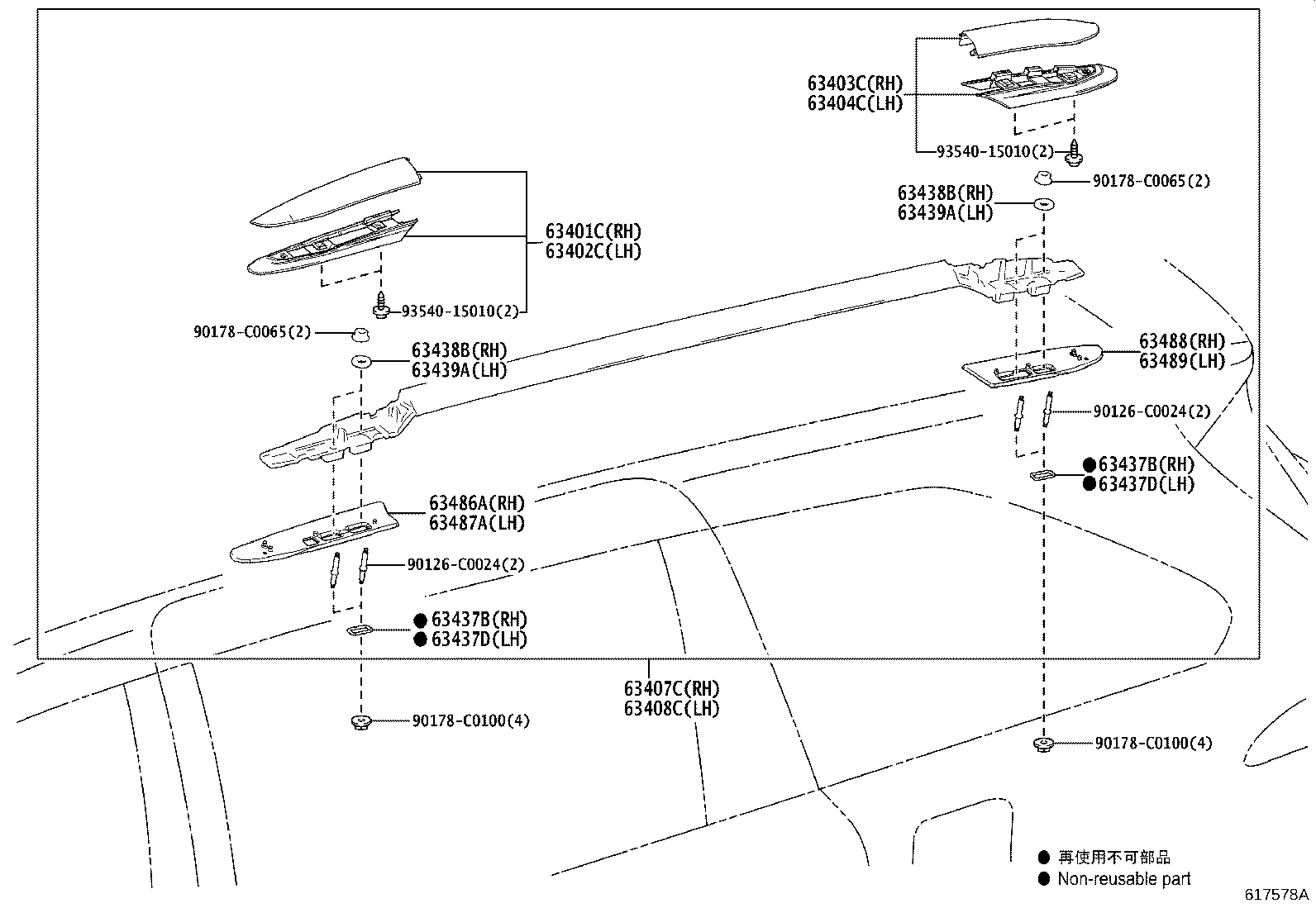

| 63401C | Cover Sub-assy, Roof Rack, Front RH |
| 63402C | Cover Sub-assy, Roof Rack, Front LH |
| 63403C | Cover Sub-assy, Roof Rack, Rear RH |
| 63404C | Cover Sub-assy, Roof Rack, Rear LH |
| 63407C | Carrier Sub-assy, Roof, RH |
| 63408C | Carrier Sub-assy, Roof, LH |
| 63437B | Seal, Roof Carrier, NO.2 RH |
| 63437D | Seal, Roof Carrier, NO.2 LH |
| 63438B | Seal, Roof Carrier, NO.3 RH |
| 63439A | Seal, Roof Carrier, NO.3 LH |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63669A | Grommet, Sliding Roof Drain |
| 63669B | Grommet, Sliding Roof Drain |
| 63738B | Cover, Moulding, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
