Toyota Townace
2022-01 → present · chassis S403 · catalogue 642210 · General
Supported model
Data version 2022-11

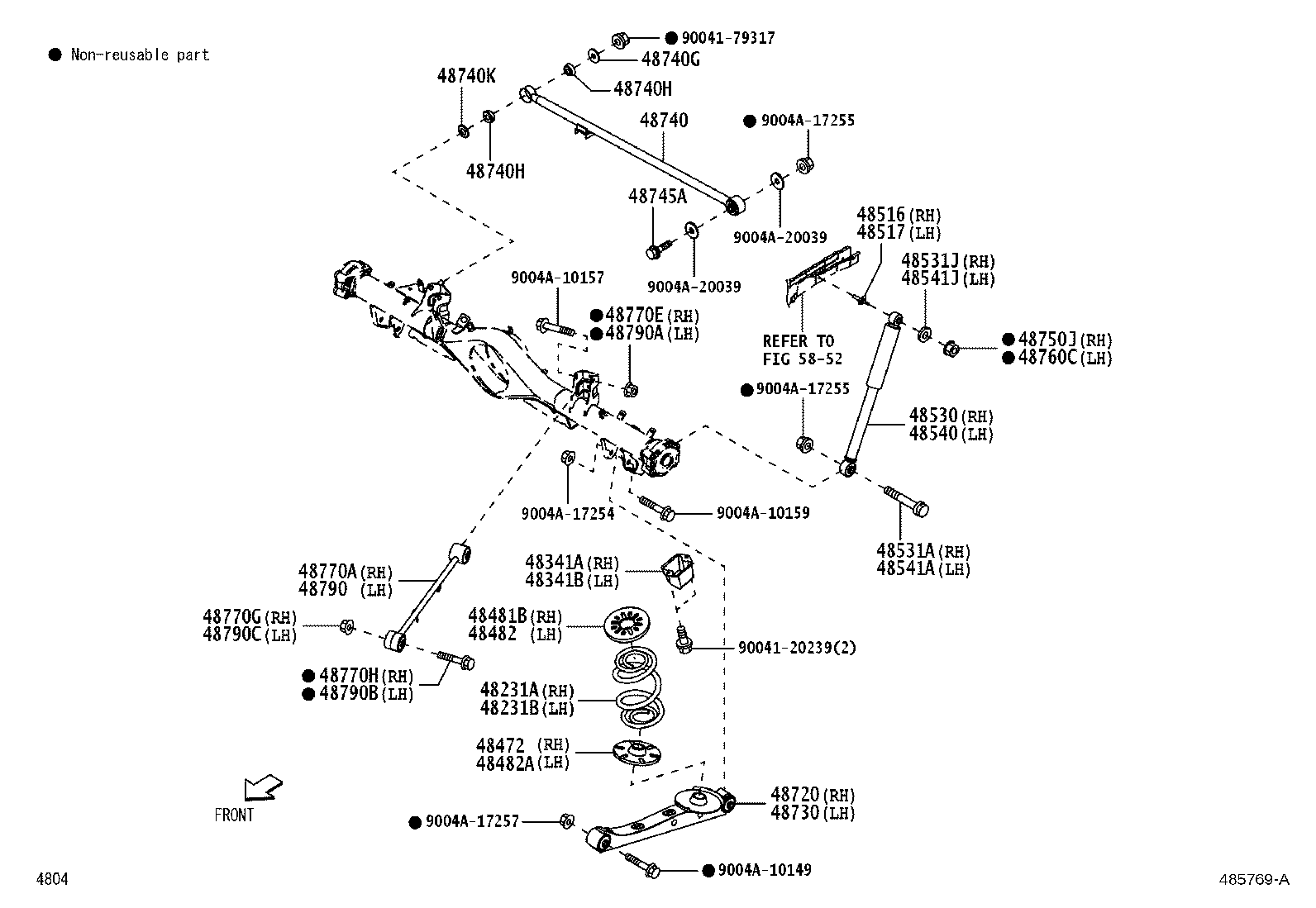

Rear Spring & Shock Absorber
55 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 48042 | Shackle Sub-assy, Rear Spring, NO.2 |
| 48046B | Washer(FOR REAR SPRING U BOLT) |
| 48046C | Nut(FOR REAR SPRING U BOLT) |
| 48046D | Bolt, U(FOR REAR SPRING RH) |
| 48047A | Bolt, U(FOR REAR SPRING LH) |
| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210G | Bush(FOR REAR SPRING SHACKLE LOWER) |
| 48210M | Nut(FOR REAR SPRING) |
| 48210N | Bush(FOR REAR SPRING LEAF RH) |
| 48220 | Spring Assy, Rear LH |
| 48220A | Bush(FOR REAR SPRING LEAF LH) |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48252B | Silencer, Rear Spring, NO.1 |
| 48252C | Silencer, Rear Spring, NO.2 |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48442 | Shackle, Spring, NO.2 |
| 48472 | Seat, Rear Spring, Lower |
| 48481B | Seat, Rear Spring, Upper RH |
| 48482 | Seat, Rear Spring, Upper LH |
| 48482A | Seat, Rear Spring, Lower |
| 48516 | Bracket, Rear Shock Absorber, Upper RH |
| 48516C | Bracket, Rear Shock Absorber, NO.1 RH |
| 48517 | Bracket, Rear Shock Absorber, Upper LH |
| 48517A | Bracket, Rear Shock Absorber, NO.1 LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48530U | Bush(FOR REAR SHOCK ABSORBER RH) |
| 48531A | Bolt, Union(FOR REAR SHOCK ABSORBER RH) |
| 48531J | Washer, Rear Shock Absorber Cushion, NO.1 RH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48540A | Bush(FOR REAR SHOCK ABSORBER LH) |
| 48541A | Bolt, Union(FOR REAR SHOCK ABSORBER LH) |
| 48541J | Washer, Rear Shock Absorber Cushion, NO.1 LH |
| 48720 | Arm Assy, Lower Control, RH |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48740G | Washer, Plate, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740H | Bush, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740K | Washer, Plate, NO.2(FOR REAR LATERAL CONTROL ROD) |
| 48745A | Bolt, Hexagon(FOR LATERAL CONTROL ROD) |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750J | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH) |
| 48760C | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH) |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48770E | Nut, NO.1(FOR REAR UPPER CONTROL ARM RH) |
| 48770G | Nut, NO.2(FOR REAR UPPER CONTROL ARM RH) |
| 48770H | Bolt(FOR REAR UPPER CONTROL ARM RH) |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48790A | Nut, NO.1(FOR REAR UPPER CONTROL ARM LH) |
| 48790B | Bolt(FOR REAR UPPER CONTROL ARM LH) |
| 48790C | Nut, NO.2(FOR REAR UPPER CONTROL ARM LH) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
