Toyota Noah/Voxy
2022-01 → present · chassis MZRA90 · catalogue 651290 · General
Supported model
Data version 2022-01

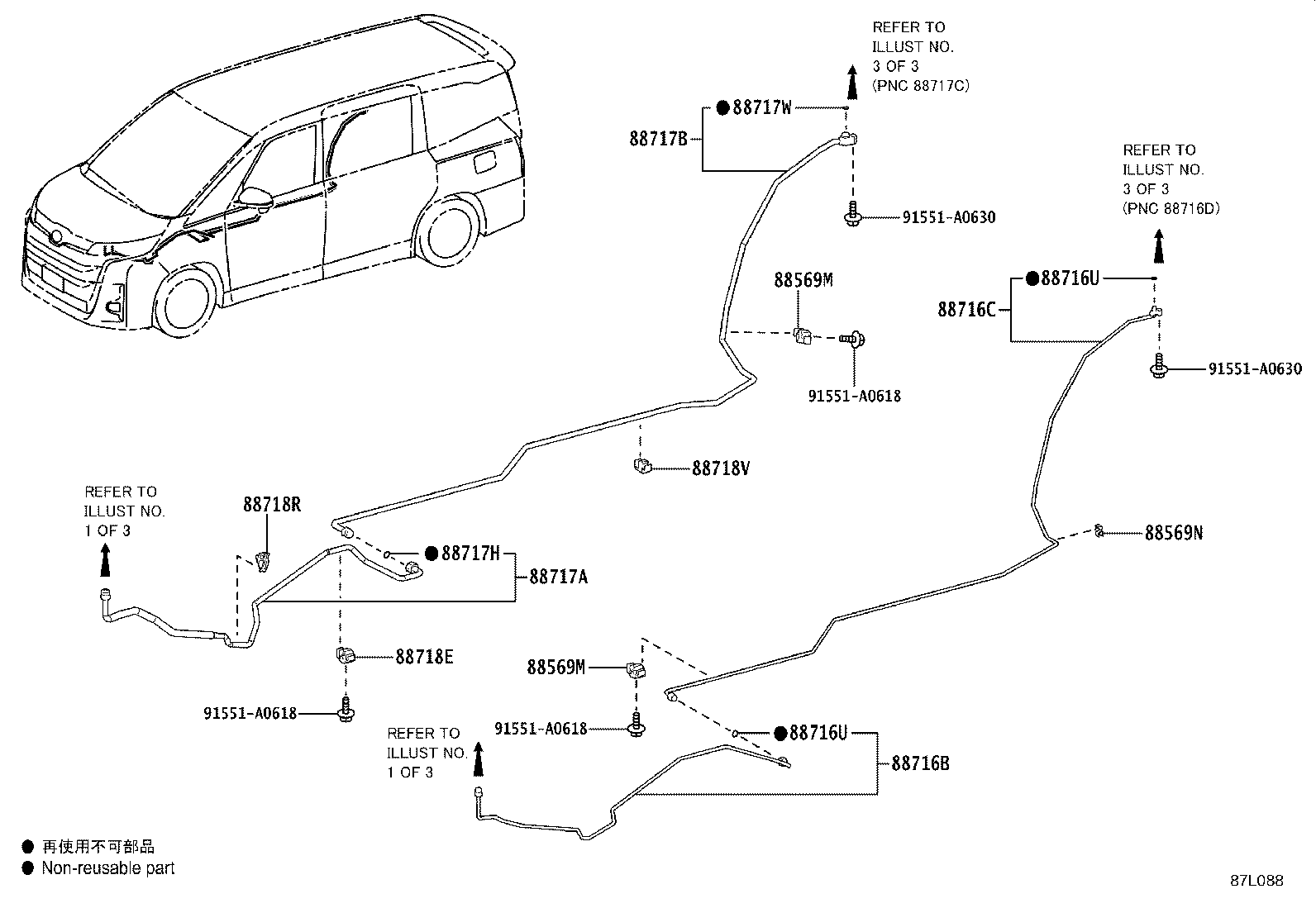

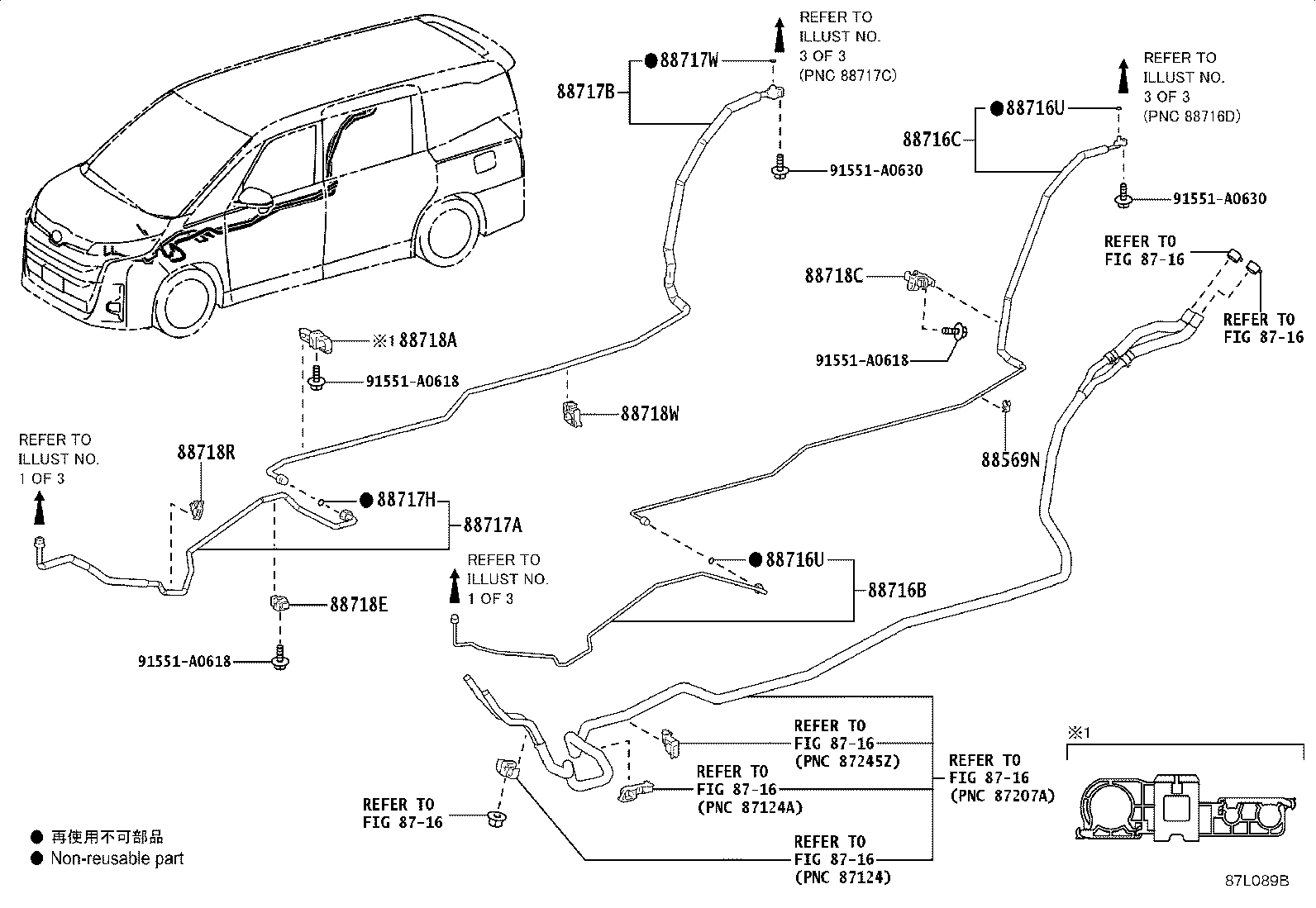

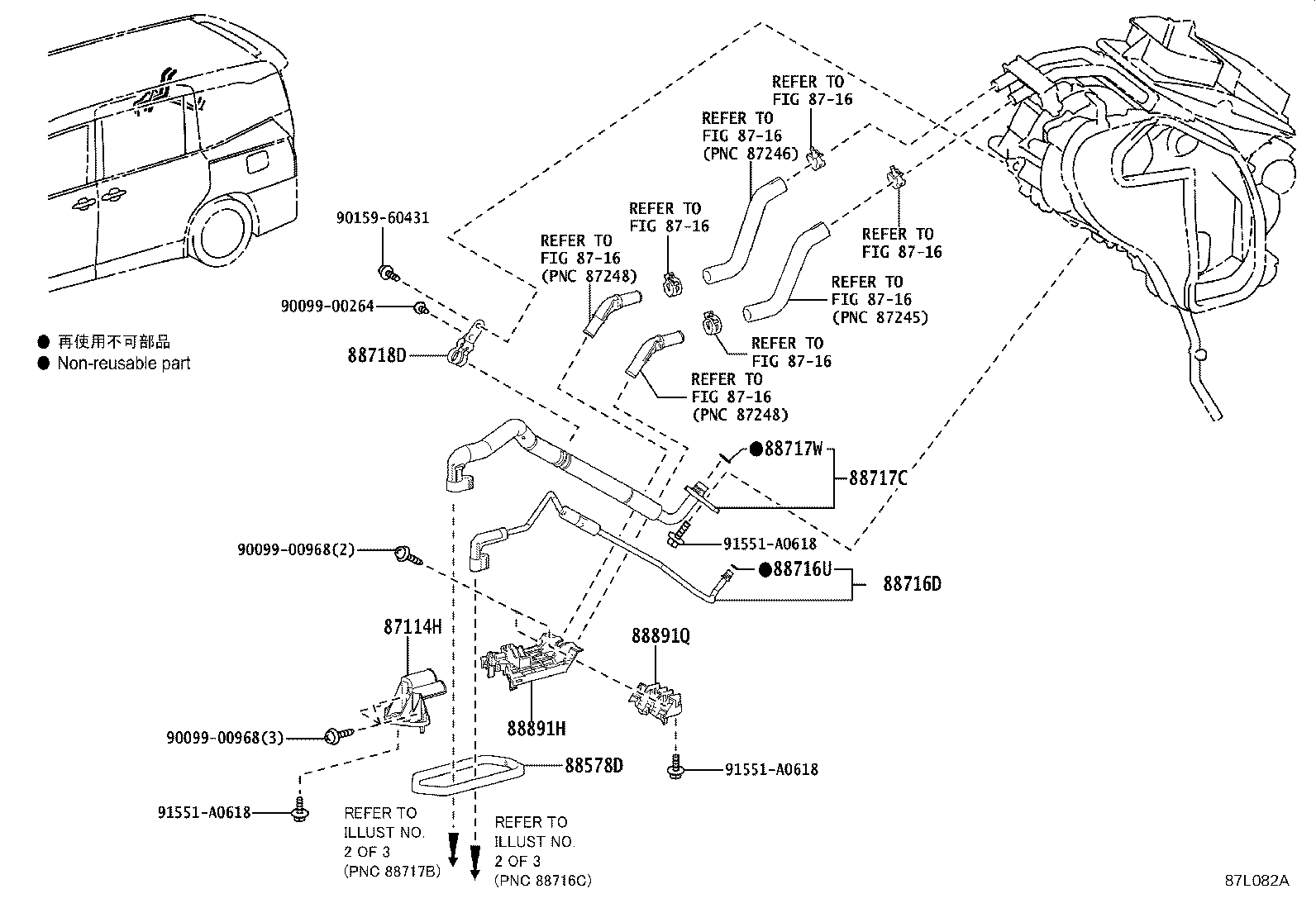

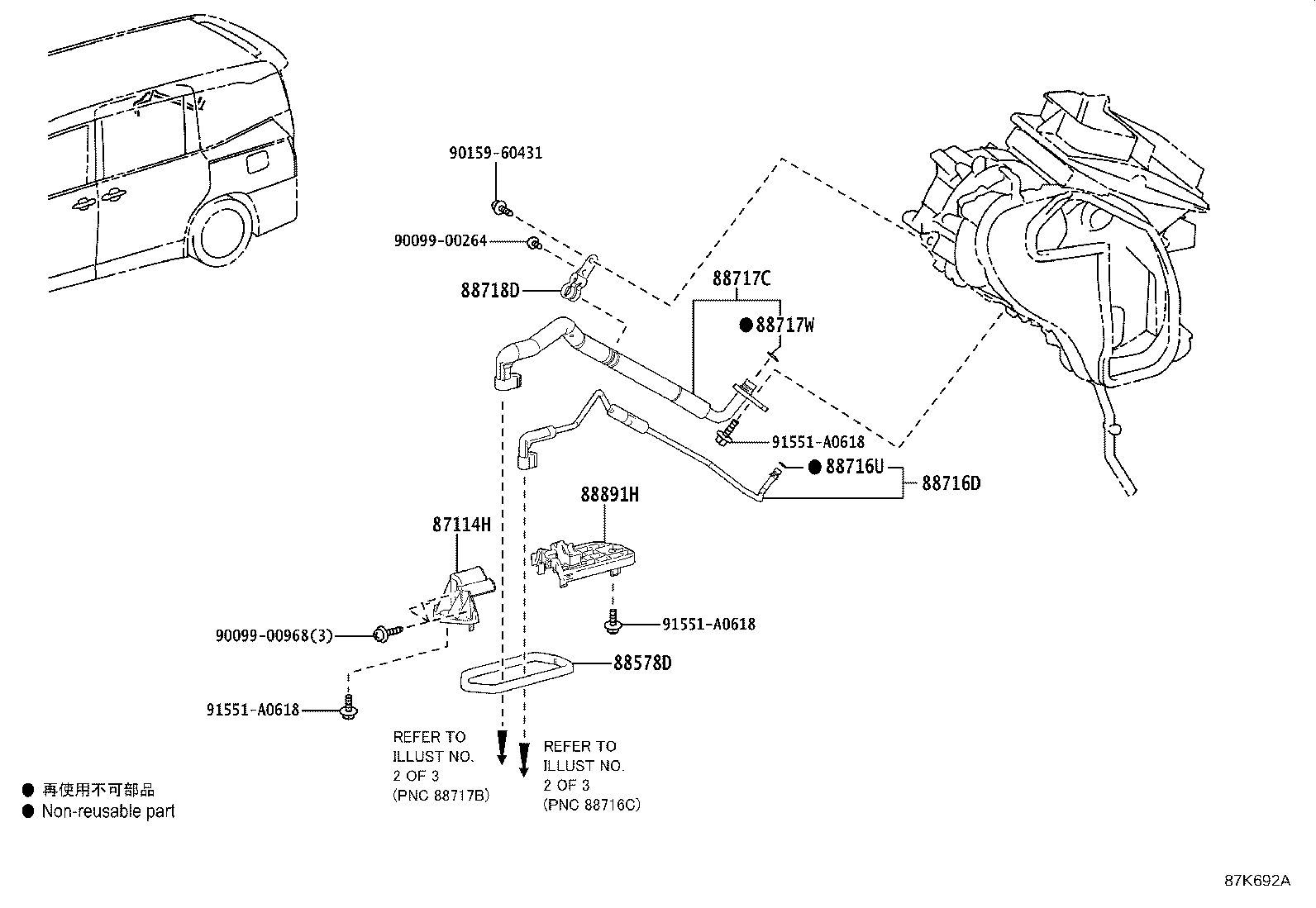

Heating & Air Conditioning - Cooler Piping
46 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 87114H | Cover, Heater |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88569M | Clamp, Piping, NO.1 |
| 88569N | Clamp, Piping, NO.2 |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88716D | Pipe, Cooler Refrigerant Liquid, D |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717 | Pipe, Cooler Refrigerant Suction, NO.1 |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88717H | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) |
| 88717W | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) NO.2 |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88718E | Clamp, NO.5(FOR COOLER REFRIGERANT PIPE) |
| 88718H | Clamp, NO.3(FOR COOLER REFRIGERANT HOSE) |
| 88718J | Clamp, NO.4(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88718U | Clamp, NO.6(FOR COOLER REFRIGERANT PIPE) |
| 88718V | Clamp, NO.7(FOR COOLER REFRIGERANT PIPE) |
| 88718W | Clamp, NO.8 (FOR COOLER REFRIGERANT PIPE) |
| 88719A | Sensor, Air Conditioner Pressure |
| 88719D | Ring, O(FOR AIR CONDITIONER PRESSURE SENSOR) |
| 88891H | Cover, Cooler, NO.1 |
| 88891Q | Cover, Cooler, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
