Toyota Liteace Van Wagon
1992-01 → 2000-07 · chassis CR27,KR2#,YR2#,39 · catalogue 651340 · General
Discontinued model
Data version 2001-01

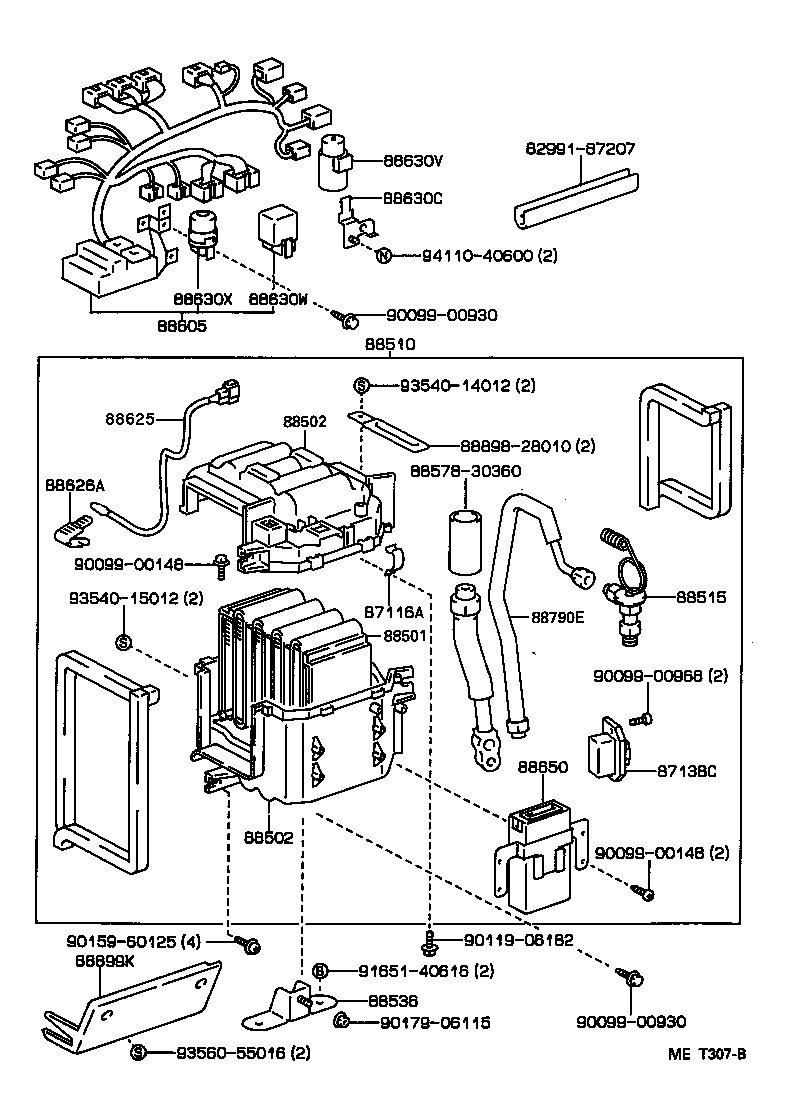

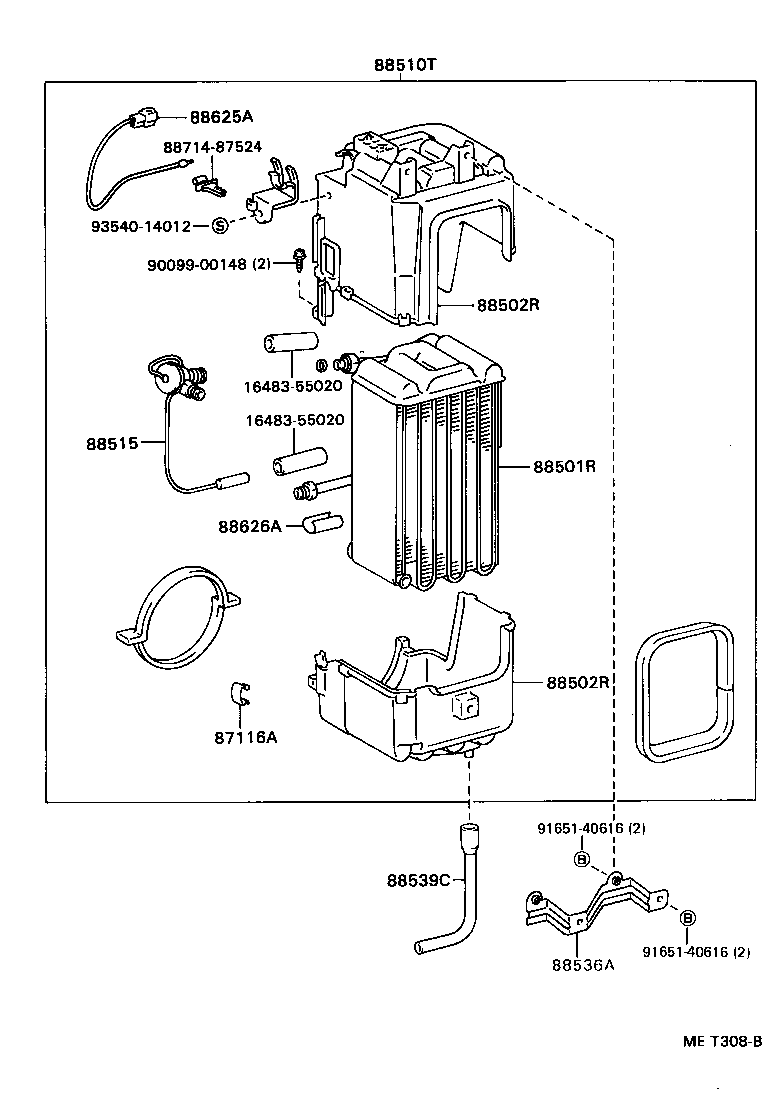

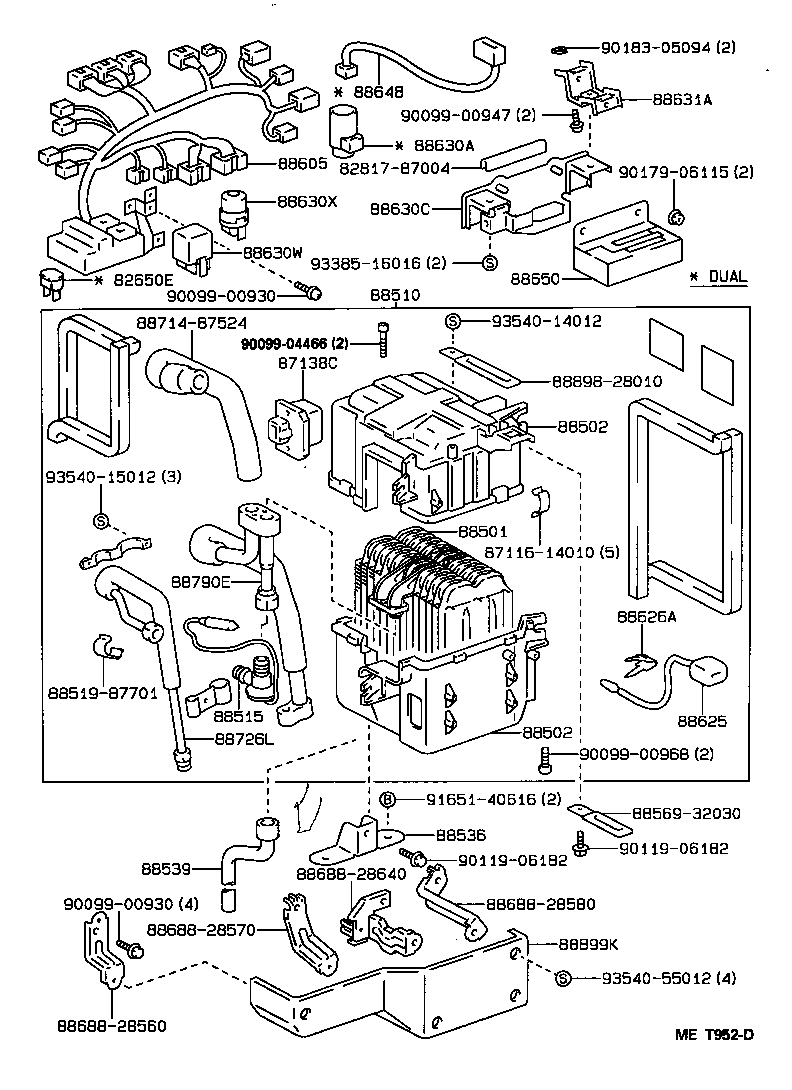

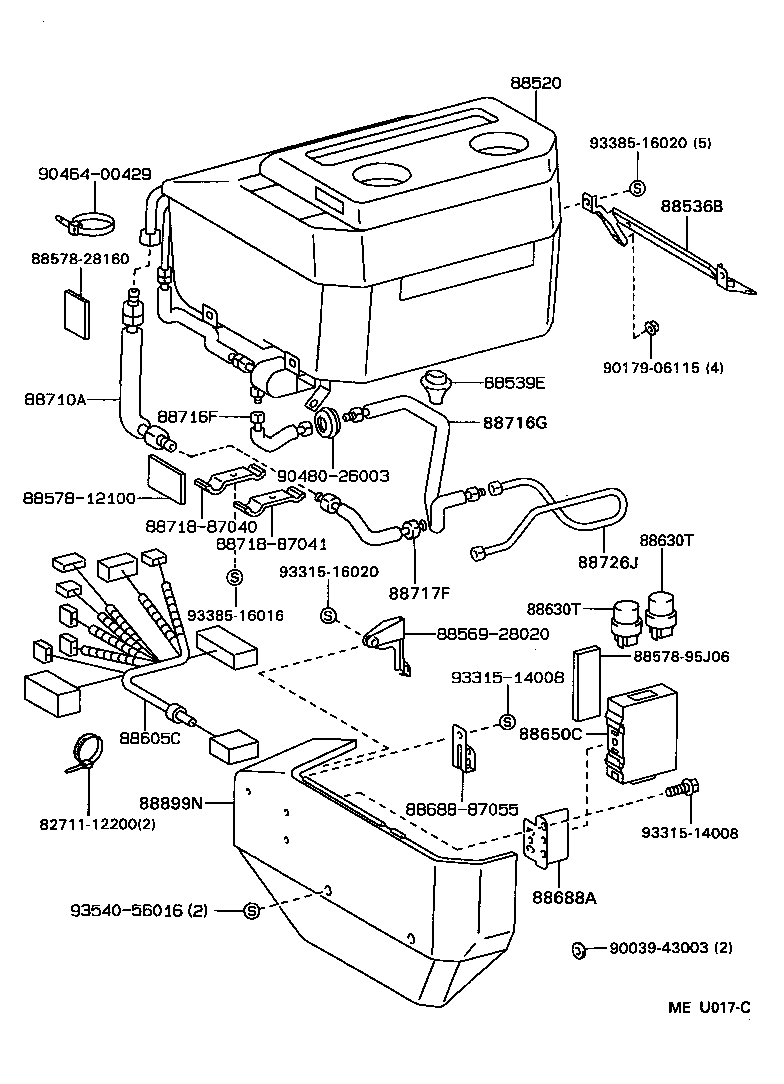

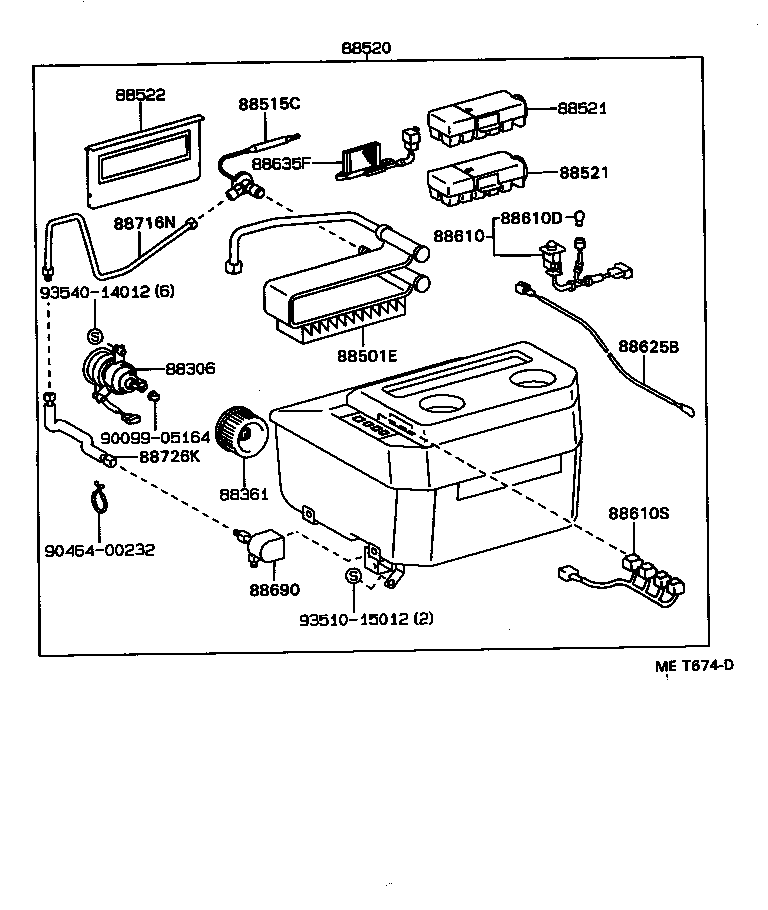

Heating & Air Conditioning - Cooler Unit
56 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 82650E | Breaker Assy, Wiring Circuit |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87138C | Resistor, Blower |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88361 | Fan, Cooler Blower, NO.1 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501E | Evapolator Sub-assy, Cooler (COOL BOX) |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88502R | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515C | Valve, Cooling Box Expansion |
| 88520 | Box Assy, Cooling |
| 88521 | Case, Cooler Unit |
| 88522 | Door, Cooling Unit |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88536B | Bracket, Cooling Unit, NO.3 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88605C | Harness Sub-assy, Cooler Wiring, NO.2 |
| 88610 | Switch Assy, Cooler Control |
| 88610D | Bulb, Cooler Control Switch |
| 88610S | Switch Assy, Control |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88625B | Thermistor, Cooler NO.3 |
| 88626A | Holder, Thermistor |
| 88630A | Relay Assy, Cooler |
| 88630C | Bracket, Cooler Relay |
| 88630T | Relay, Cool Box |
| 88630V | Relay Assy |
| 88630W | Relay Assy |
| 88630X | Relay Assy |
| 88631A | Bracket, Cooler Relay |
| 88635F | Resister, Cooler Blower |
| 88648 | Wiring, Cooler, NO.1 |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88650C | Amplifier Sub-assy, Airconditioner |
| 88688A | Bracket, Cooler Stabilizer Amplifier |
| 88690 | Valve Assy, Cooler Magnet |
| 88710A | Tube Assy, Air Conditioner |
| 88716F | Pipe, Cooler Refrigerant Liquid, F |
| 88716G | Pipe, Cooler Refrigerant Liquid, G |
| 88716N | Pipe, Cooler Refrigerant Liquid, N |
| 88717F | Pipe, Cooler Refrigerant Suction, F |
| 88726J | Pipe, Cooler Refrigerant Liquid, J |
| 88726K | Pipe, Cooler Refrigerant Liquid, K |
| 88726L | Pipe, Cooler Refrigerant Liquid, L |
| 88790E | Tube & Accessory Assy, Airconditioner |
| 88899K | Plate, Cover |
| 88899N | Plate, Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
