Toyota Townace/Liteace
1996-11 → 2004-12 · chassis CR4#,KR4#,SR40 · catalogue 651350 · General
Discontinued model
Data version 2005-07

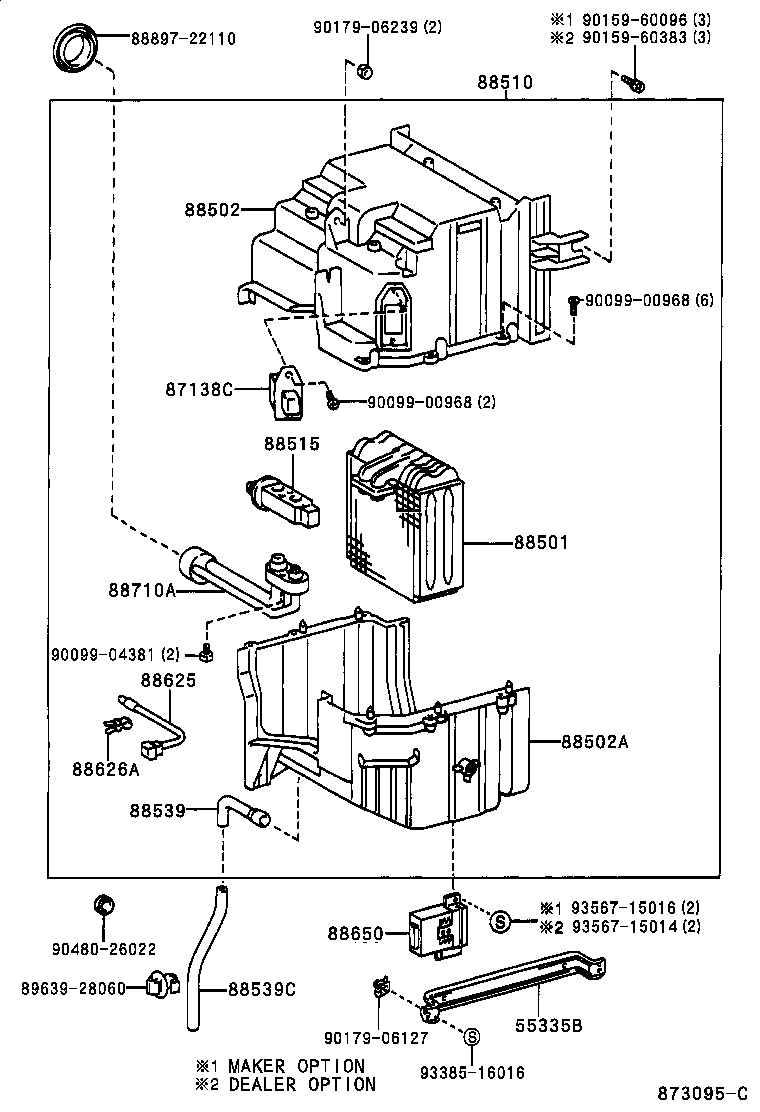

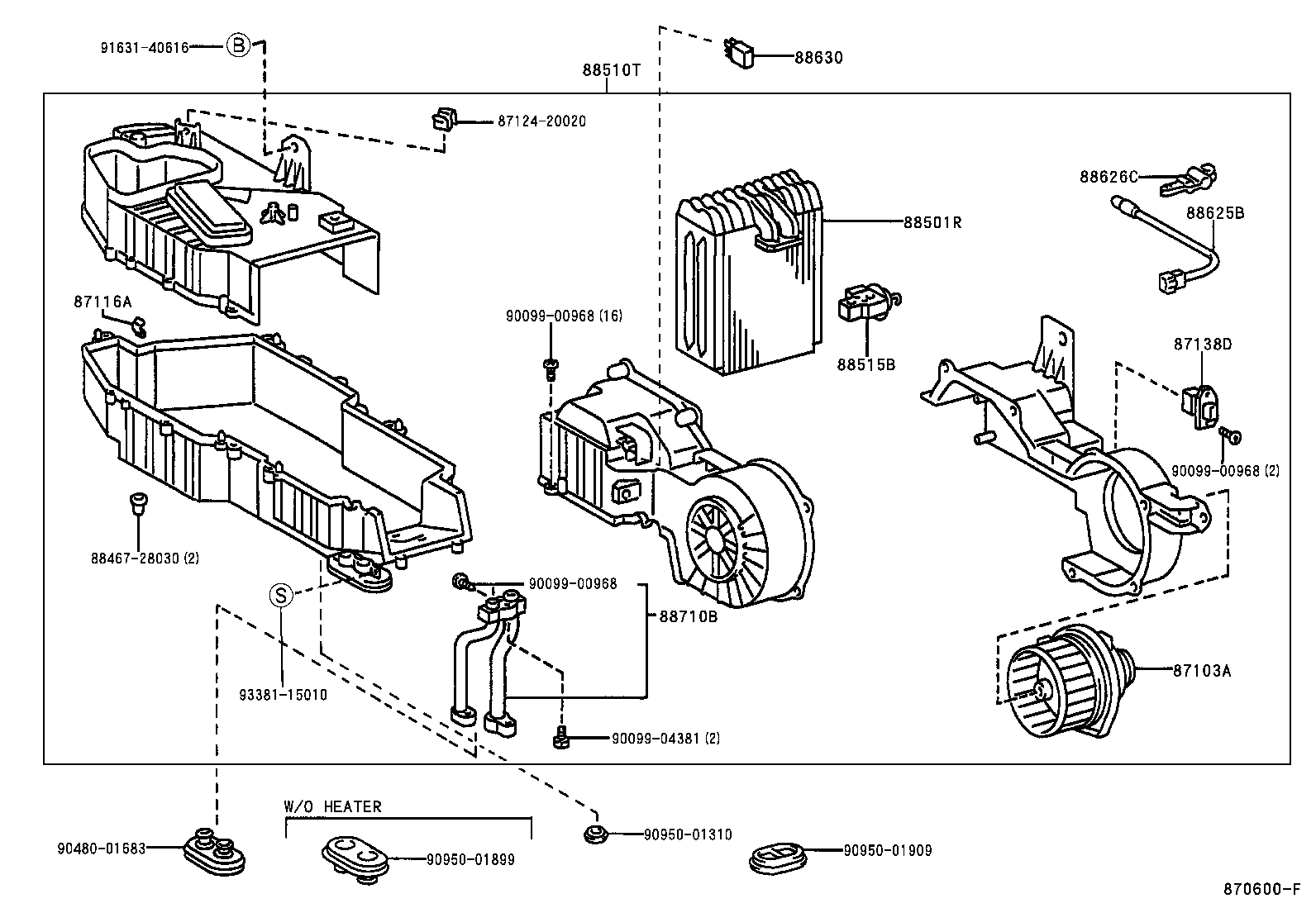

Heating & Air Conditioning - Cooler Unit
23 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 55335B | Reinforcement, Instrument Panel, Lwr LH |
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88502A | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625B | Thermistor, Cooler NO.3 |
| 88626A | Holder, Thermistor |
| 88626C | Holder, Thermistor, Rear |
| 88630 | Relay Assy, Cooler |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
