Toyota Previa/Tarago
2000-02 → 2006-01 · chassis ACR30,CLR30 · catalogue 652250 · General
Discontinued model
Data version 2006-09
Wiring & Clamp
47 part groups · 12 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

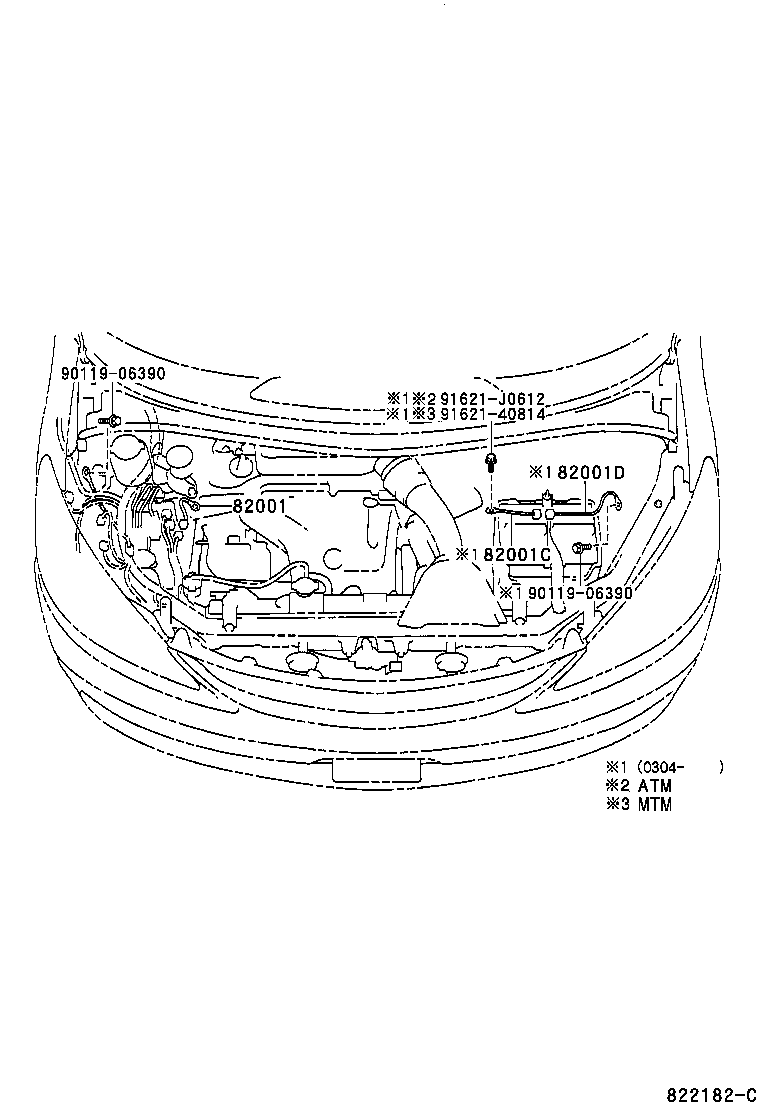

| 82001 | Cable, Bond, NO.1 |
| 82001C | Cable, Bond, NO.2 |
| 82001D | Cable, Bond, NO.3 |

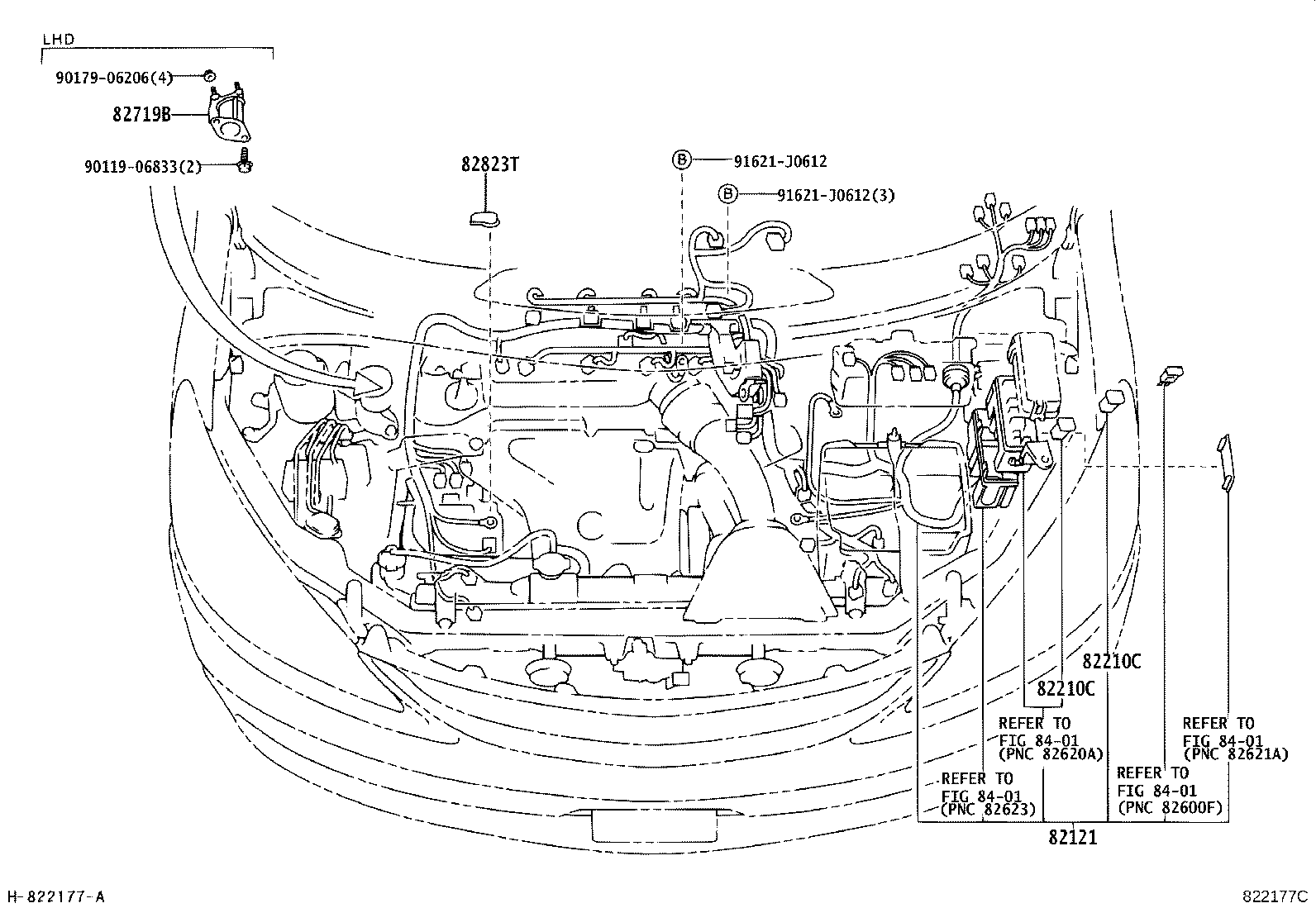

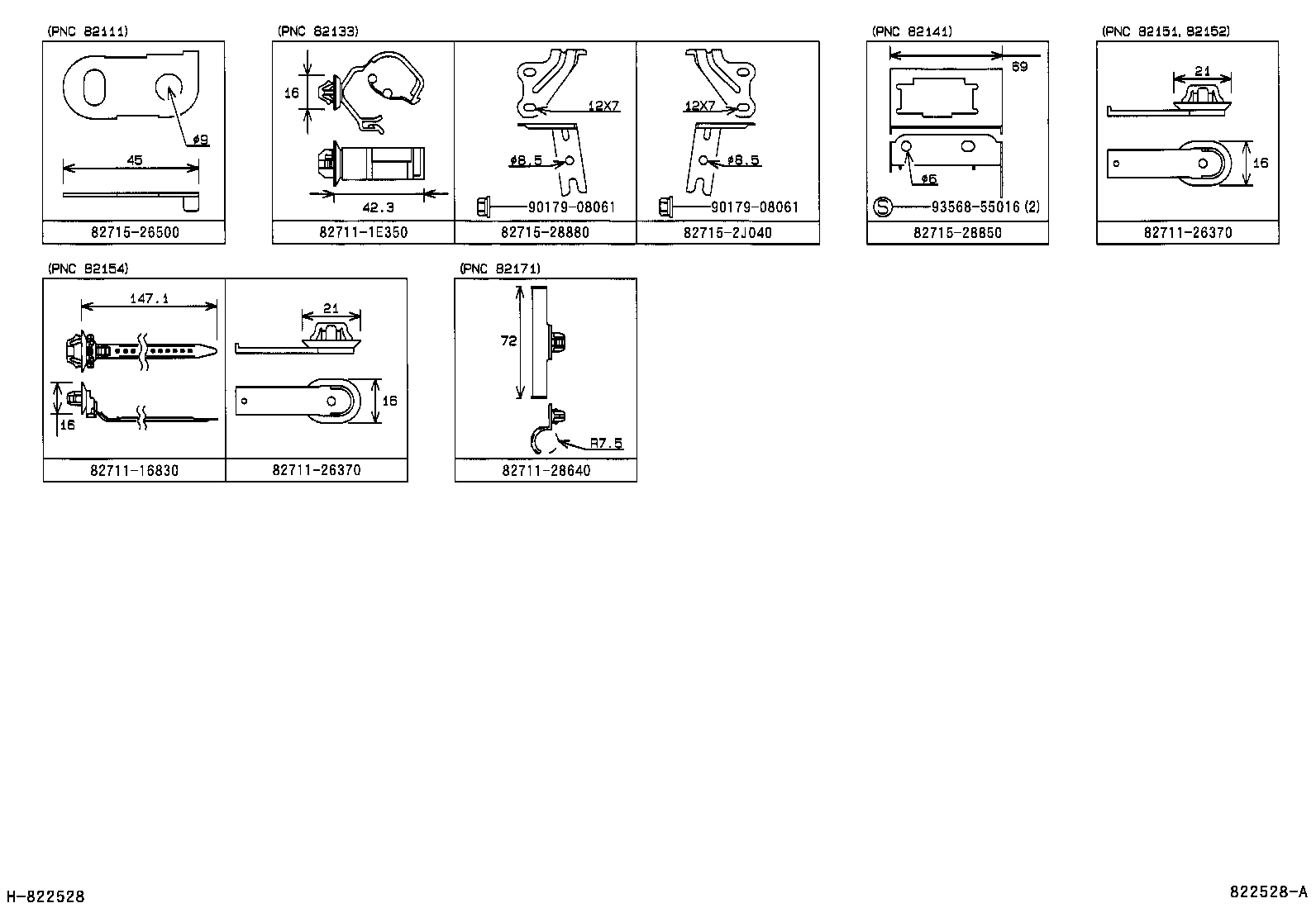

| 82111 | Wire, Engine Room Main |
| 82114 | Wire, Engine Room, NO.4 |

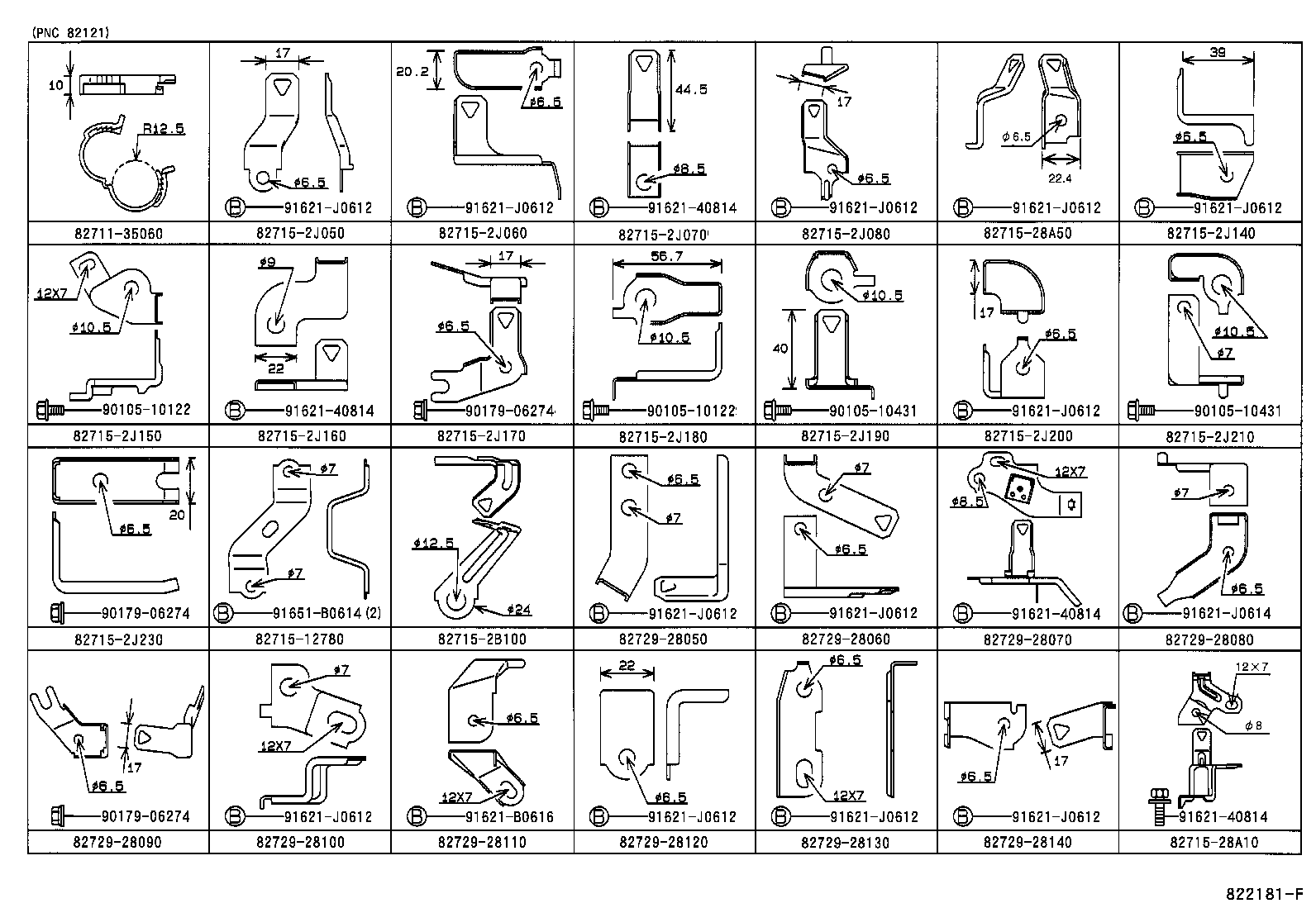

| 82121 | Wire, Engine |
| 82124 | Wire, Engine, NO.4 |

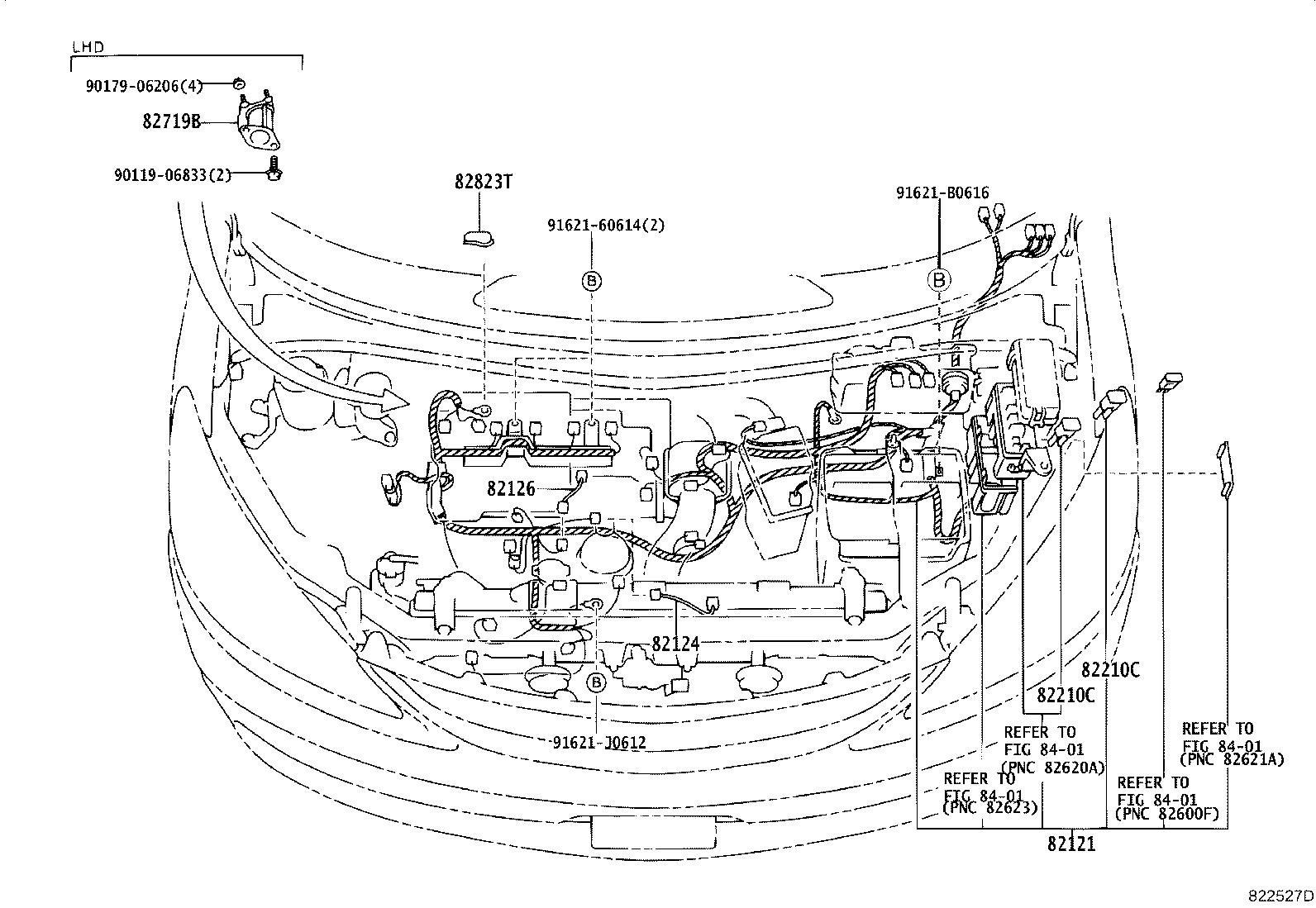

| 82126 | Wire, Engine |

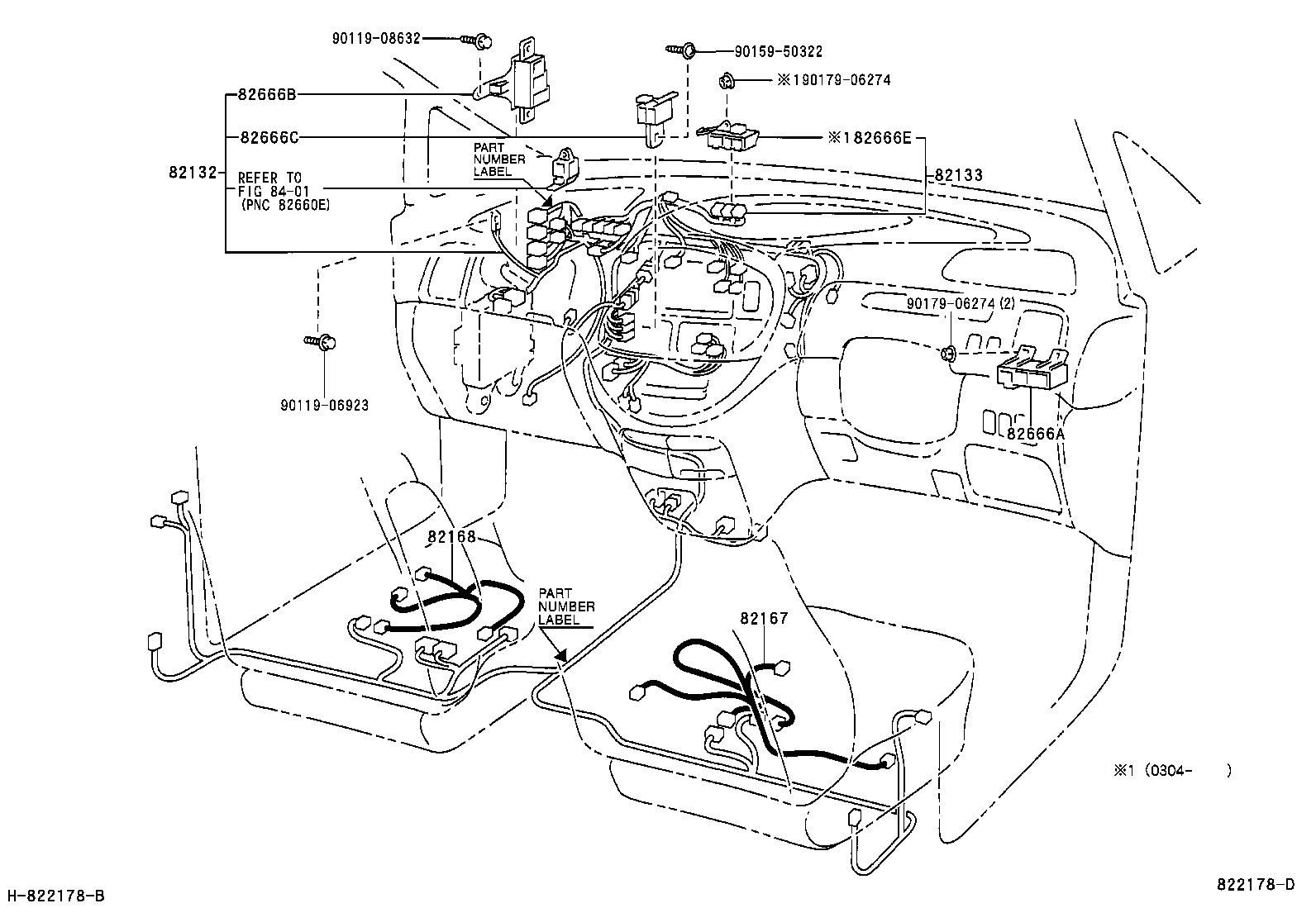

| 82132 | Wire, Cowl, NO.2 |
| 82133 | Wire, Cowl, NO.3 |

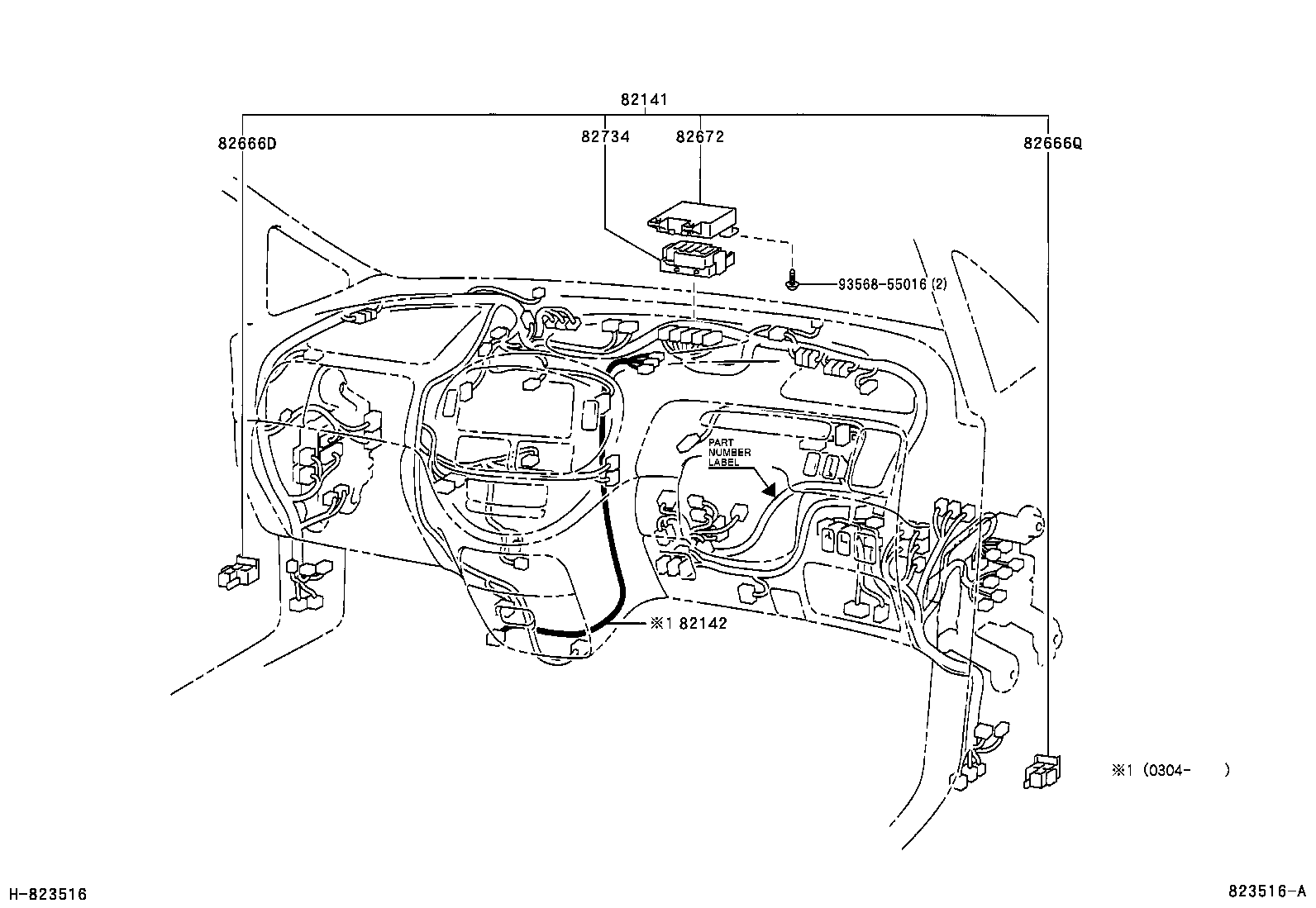

| 82141 | Wire, Instrument Panel |
| 82142 | Wire, Instrument Panel, NO.2 |

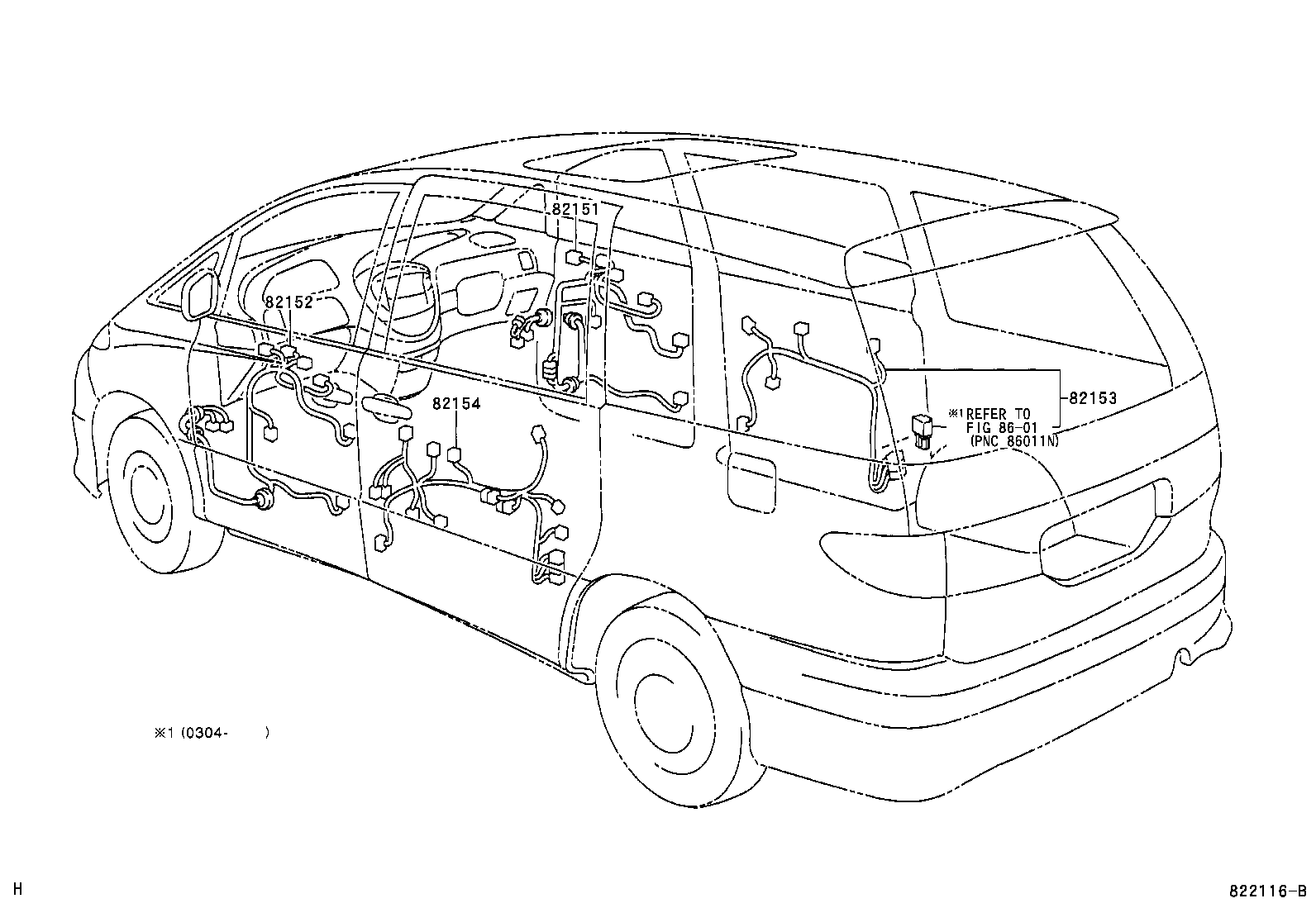

| 82151 | Wire, Front Door, RH |
| 82152 | Wire, Front Door, LH |
| 82153 | Wire, Rear Door, NO.1 |
| 82154 | Wire, Rear Door, NO.2 |

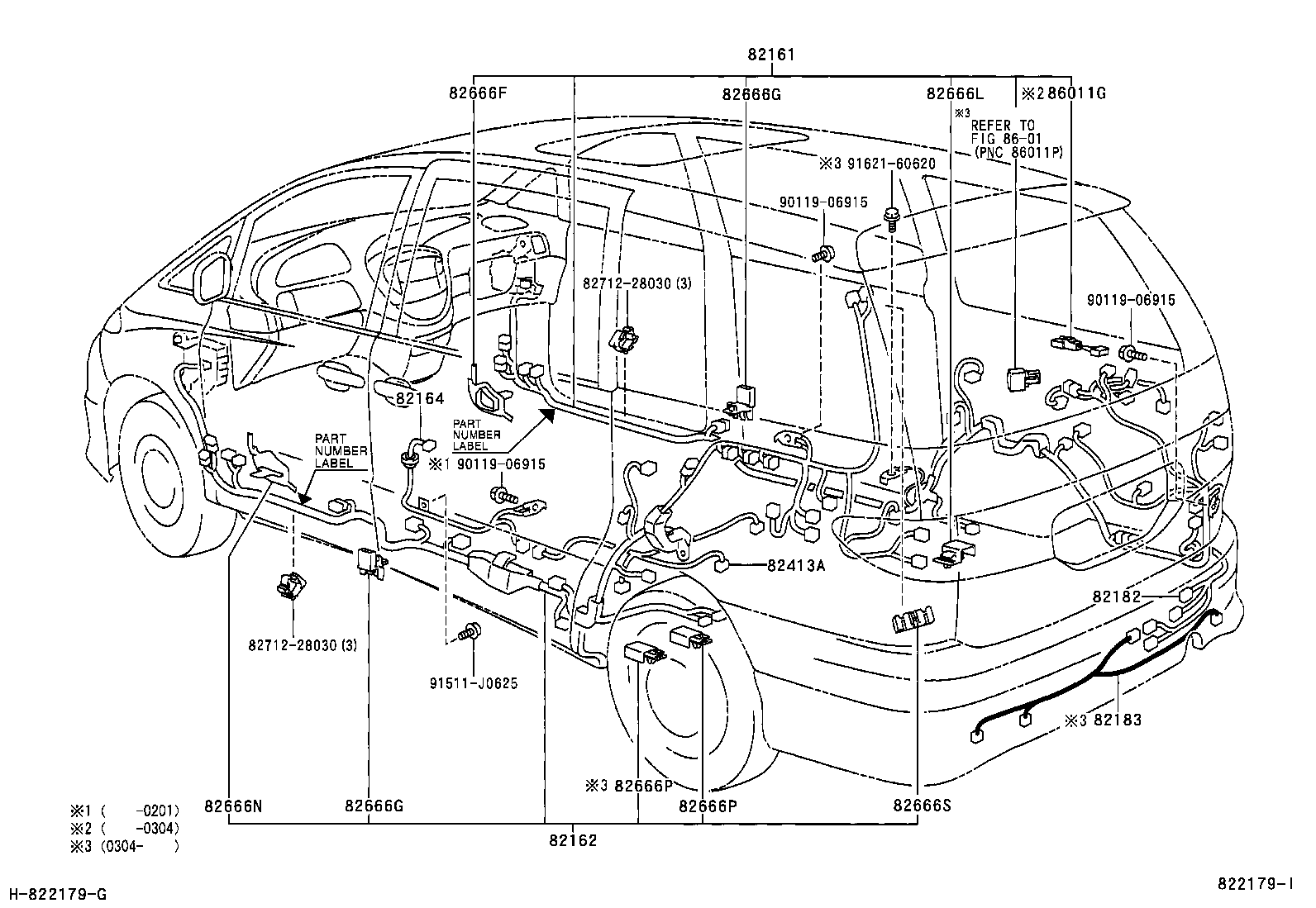

| 82161 | Wire, Floor |
| 82162 | Wire, Floor, NO.2 |
| 82164 | Wire, Frame |
| 82167 | Wire, Seat, NO.1 |
| 82168 | Wire, Seat, NO.2 |

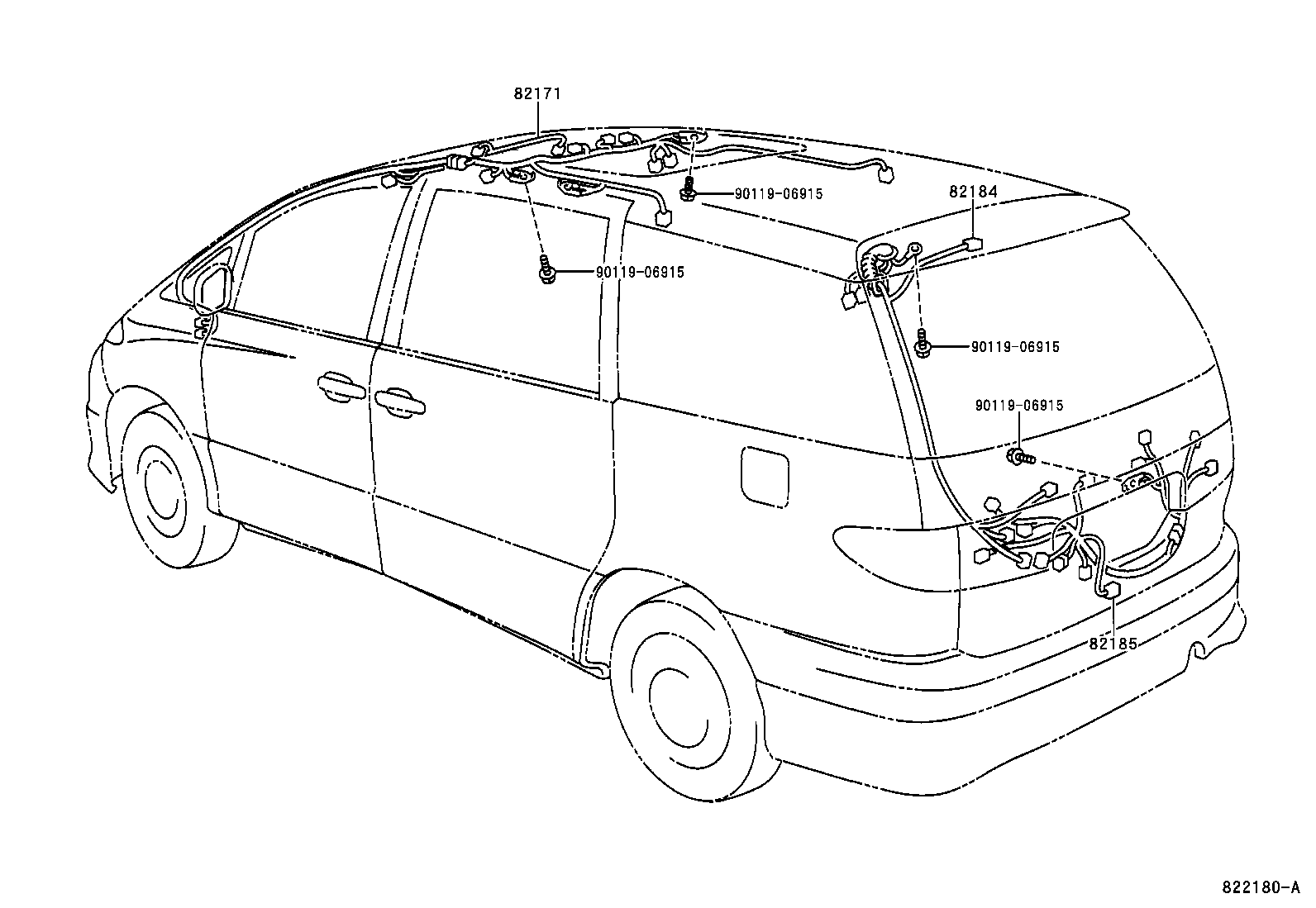

| 82171 | Wire, Roof, NO.1 |
| 82182 | Wire, Luggage Room, NO.2 |
| 82183 | Wire, Luggage Room, NO.3 |
| 82184 | Wire, Back Door, NO.1 |
| 82185 | Wire, Back Door, NO.2 |
| 82210C | Fusible Link |
| 82413A | Wire, Fuel Tank |
| 82625 | Terminal, Fusible Link |
| 82666A | Holder, Connector NO.2 |
| 82666B | Holder, Connector NO.3 |
| 82666C | Holder, Connector NO.4 |
| 82666D | Holder, Connector NO.5 |
| 82666E | Holder, Connector NO.6 |
| 82666F | Holder, Connector NO.7 |
| 82666G | Holder, Connector NO.8 |
| 82666L | Holder, Connector NO.9 |
| 82666N | Holder, Connector NO.10 |
| 82666P | Holder, Connector NO.11 |
| 82666Q | Holder, Connector NO.12 |
| 82666S | Holder, Connector NO.13 |
| 82666T | Holder, Connector NO.14 |
| 82672 | Cover, Junktion Block |
| 82719B | Cover, Wire Harness Service Hole(FOR ENGINE ROOM) |
| 82734 | Block, Center Junction |
| 82823T | Cap, Alternator Terminal |
| 86011G | Condenser |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
