Toyota Previa
2013-04 → 2016-05 · chassis AHR20 · catalogue 656250 · General
Supported model
Data version 2016-11

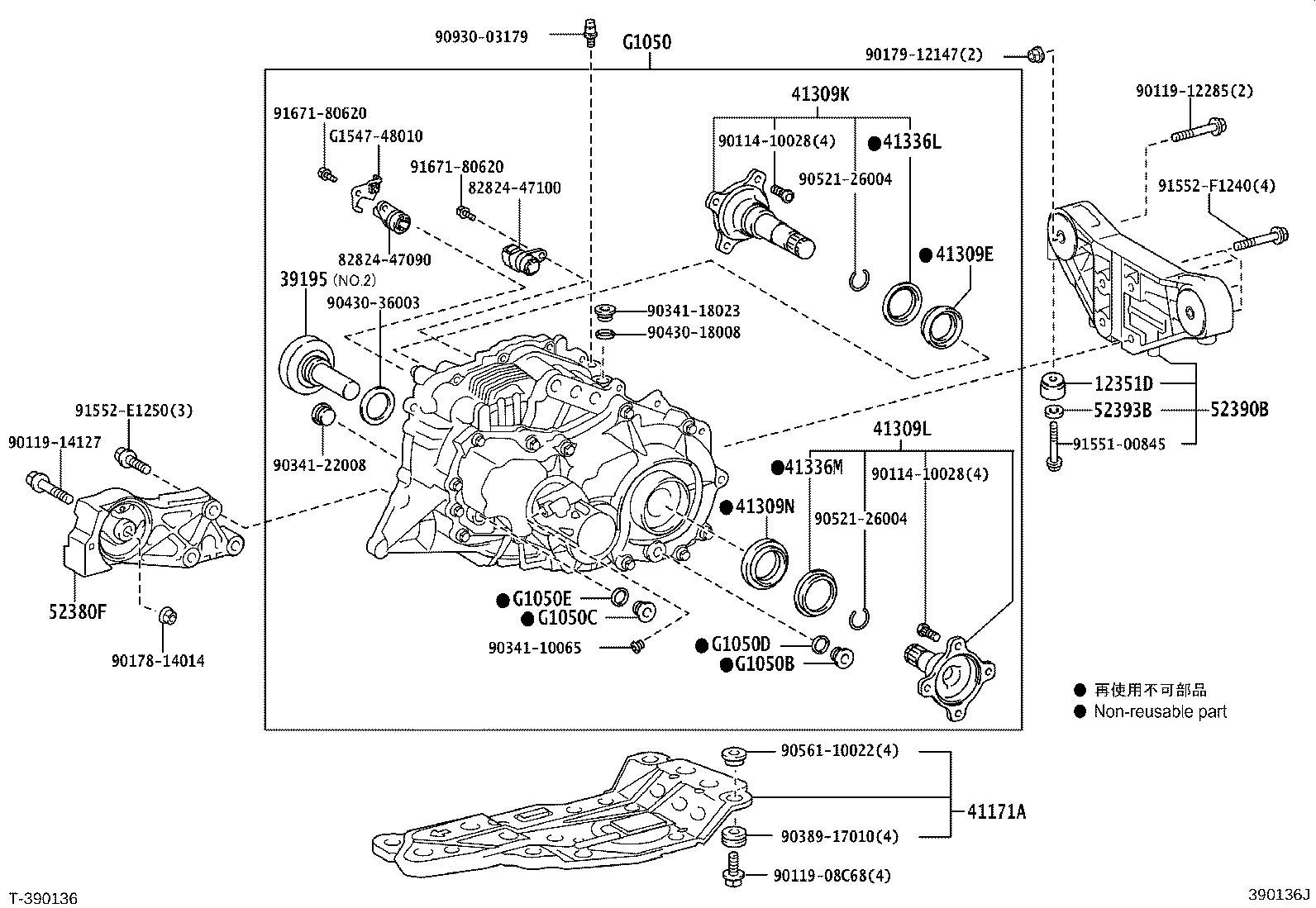

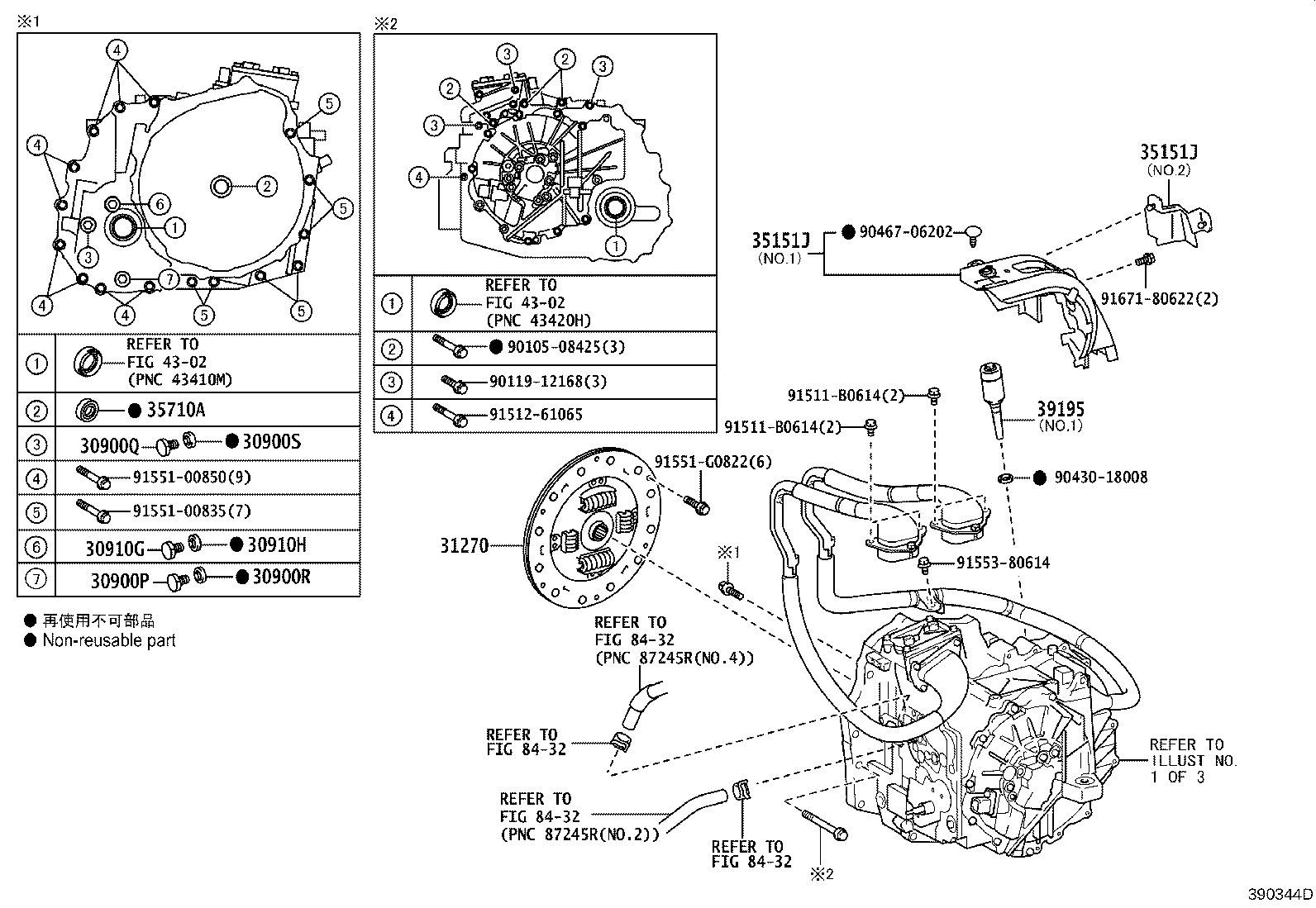

Transaxle Assy(HEV OR BEV OR FCEV)
65 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 12351D | Damper, Engine Mounting |
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900E | Gasket(FOR TRANSAXLE HOUSING & CASE) |
| 30900F | Plug, W/Head Straight Screw, NO.2(FOR TRANSAXLE HSG & CASE) |
| 30900G | Gasket, NO.2(FOR TRANSAXLE HOUSING & CASE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 30910G | Plug, Straight Screw W/Head(FOR TRANSMISSION CASE) |
| 30910H | Gasket(FOR TRANSMISSION CASE) |
| 31270 | Damper Assy, Transmission Input |
| 33183E | Damper, Dynamic |
| 33449F | Magnet, Transmission NO.1 |
| 35151J | Cover, Automatic Transmission Case |
| 35152A | Cover, Automatic Transmission Case, NO.2 |
| 35308D | Cover Sub-assy, Transmission Oil Pump |
| 35308E | Bolt, W/Washer (FOR TRANSMISSION OIL PUMP COVER) |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35351B | Rotor, Transaxle Oil Pump Drive |
| 35352A | Rotor, Transmission Oil Pump Driven |
| 35371 | Shaft, Oil Pump Drive |
| 35395D | Strainer, Transmission Oil |
| 35395E | Ring, O(FOR TRANSAXLE OIL STRAINER) |
| 35409C | Spring Sub-assy, Manual Detent |
| 35505K | Lever Sub-assy, Parking Lock, NO.1 |
| 35556J | Shaft, Parking Lock Pawl |
| 35556K | Spring, Retainer |
| 35556M | Spring, Torsion |
| 35557B | Pawl, Parking Lock |
| 35561A | Seal, Type T Oil(FOR PARKING LOCK SHAFT) |
| 35572B | Lever, Transmission, Outer |
| 35596B | Plate, Pawl Stopper |
| 35598A | Sleeve, Parking Lock |
| 35705B | Shim(FOR COUNTER DRIVEN GEAR) |
| 35710 | Shaft Assy, Input |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 35719C | Gear, Planetary Sun |
| 35719D | Ring, Snap(FOR PLANETARY SUN GEAR) |
| 35753A | Receiver, Planetary Oil |
| 35760A | Gear Assy, Rear Planetary NO.1 |
| 35786C | Race, Thrust Bearing, NO.1 |
| 39195 | Damper, HV Transaxle Mass |
| 41171A | Protector, Differential |
| 41309E | Seal, Type T Oil(FOR DIFFERENTIAL SIDE GEAR SHAFT RH) |
| 41309K | Shaft Sub-assy, Differential Side Gear, RH |
| 41309L | Shaft Sub-assy, Differential Side Gear, LH |
| 41309N | Seal, Type T Oil(FOR DIFFERENTIAL SIDE GEAR SHAFT LH) |
| 41310G | Gear Kit, Differential & Counter Driven |
| 41336L | Dust Cover, Differential Side Gear Shaft, RH |
| 41336M | Dust Cover, Differential Side Gear Shaft, LH |
| 52380F | Support Assy, Differential, Front |
| 52390B | Support Assy, Differential, Rear |
| 52393B | Plate, Differntial Mount Bolt |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G1020A | Cover Assy, Motor Water Jacket, NO.2 |
| G1050 | Motor Assy, RR Traction W/Transaxle |
| G1050B | Plug, Drain(FOR REAR TRACTION MOTOR) |
| G1050C | Plug, Filler(FOR REAR TRACTION MOTOR) |
| G1050D | Gasket, Drain Plug(FOR REAR TRACTION MOTOR) |
| G1050E | Gasket, Filler Plug(FOR REAR TRACTION MOTOR) |
| G2100A | Shim(FOR DIFFERENTIAL CASE RH) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
