Toyota RAV4 (CHINA)
2013-08 → 2019-11 · chassis ASA4#,ZSA4# · catalogue 660320 · General
Discontinued model
Data version 2020-01

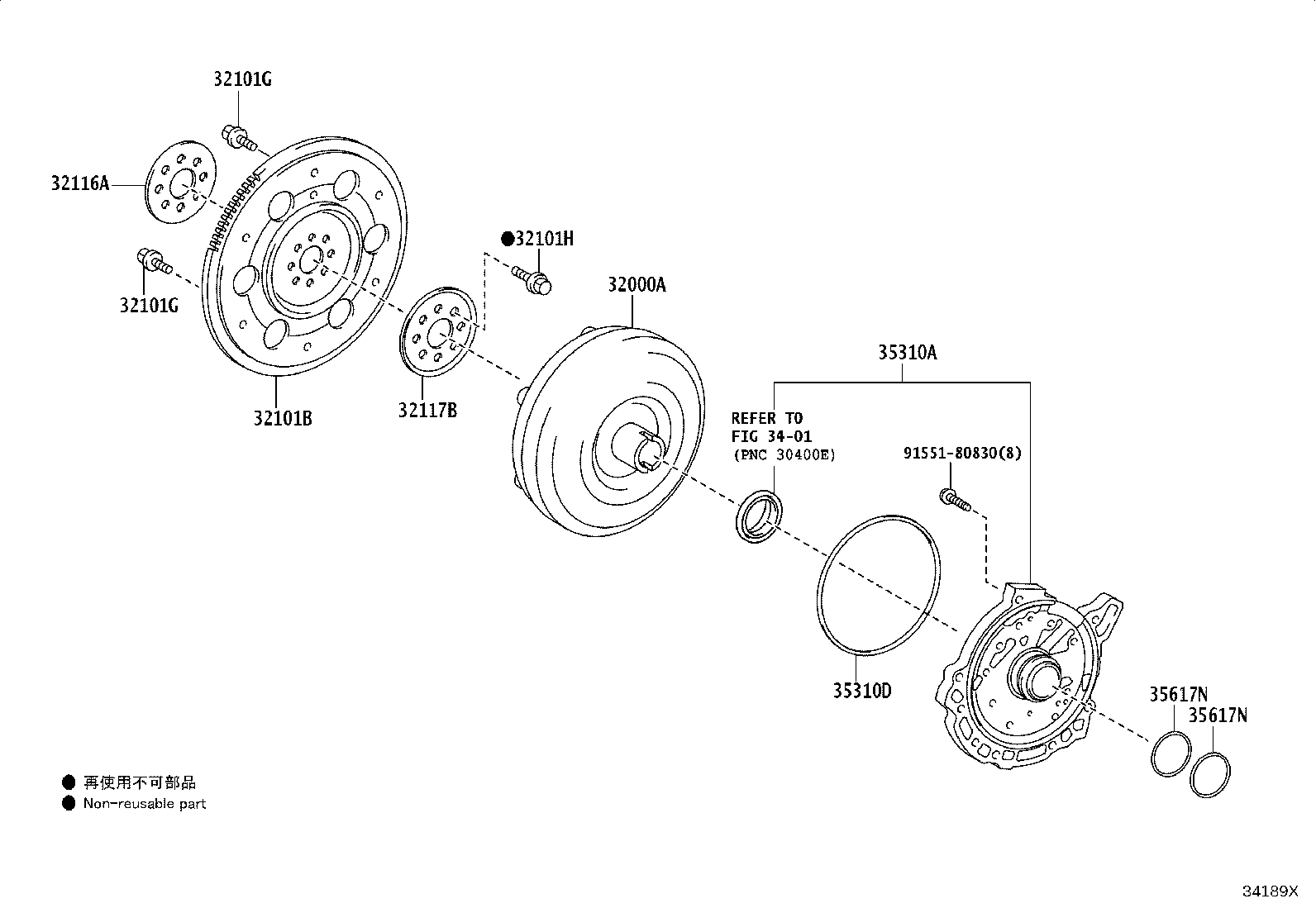

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 32000A — Converter Assy, Torque | ||||
| 32000-28180 |
Converter Assy, Torque
2013-08 → 2016-07
ended
|
ZSA4# CVT | — | |
| 32000-28191 |
Converter Assy, Torque
2016-07 → —
|
ZSA4# | — | |
| 32101B — Gear Sub-assy, Drive Plate & Ring | ||||
| 32101-0R010 |
Gear Sub-assy, Drive Plate & Ring
2013-08 → 2015-01
ended
|
ZSA4# CVT HTWC | — | |
| 32101-0R011 |
Gear Sub-assy, Drive Plate & Ring
2015-02 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 32101-0R010 note |
Gear Sub-assy, Drive Plate & Ring
2016-07 → —
|
ZSA4# | — | |
| 32101-28050 note |
Gear Sub-assy, Drive Plate & Ring
2016-07 → —
|
ZSA4# | — | |
| 32101G — Bolt(FOR DRIVE PLATE & TORQUE CONVERTER SETTING) | ||||
| 90109-09001 note |
Bolt(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
2013-08 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 90119-09025 note |
Bolt(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
2013-08 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 90109-09001 note |
Bolt(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
2016-07 → —
|
ZSA4# | — | |
| 90119-09025 note |
Bolt(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
2016-07 → —
|
ZSA4# | — | |
| 32101H — Bolt, Hexagon(FOR DRIVE PLATE SETTING) | ||||
| 90105-10048 |
Bolt, Hexagon(FOR DRIVE PLATE SETTING)
2013-08 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 90105-10048 |
Bolt, Hexagon(FOR DRIVE PLATE SETTING)
2016-07 → —
|
ZSA4# | — | |
| 32116A — Spacer, Drive Plate, Front | ||||
| 32116-02020 |
Spacer, Drive Plate, Front
2013-08 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 32116-02020 |
Spacer, Drive Plate, Front
2016-07 → —
|
ZSA4# | — | |
| 32117B — Spacer, Drive Plate, Rear | ||||
| 32117-02020 |
Spacer, Drive Plate, Rear
2013-08 → 2016-07
ended
|
ZSA4# CVT HTWC | — | |
| 32117-02020 |
Spacer, Drive Plate, Rear
2016-07 → —
|
ZSA4# | — | |
| 35310A — Pump Assy, Front Oil | ||||
| 35310-28040 |
Pump Assy, Front Oil
2016-07 → 2018-03
ended
|
ZSA4# | — | |
| 35310-28041 |
Pump Assy, Front Oil
2018-04 → 2019-11
ended
|
ZSA4# | — | |
| 35310D — Ring, O (FOR FRONT OIL PUMP) | ||||
| 35697-28010 |
Ring, O (FOR FRONT OIL PUMP)
2016-07 → 2019-11
ended
|
ZSA4# | — | |
| 35617N — Ring, Clutch Drum Oil Seal | ||||
| 35617-28020 |
Ring, Clutch Drum Oil Seal
2016-07 → 2019-11
ended
|
ZSA4# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
