Toyota RAV4 (CHINA)
2013-08 → 2019-11 · chassis ASA4#,ZSA4# · catalogue 660320 · General
Discontinued model
Data version 2020-01

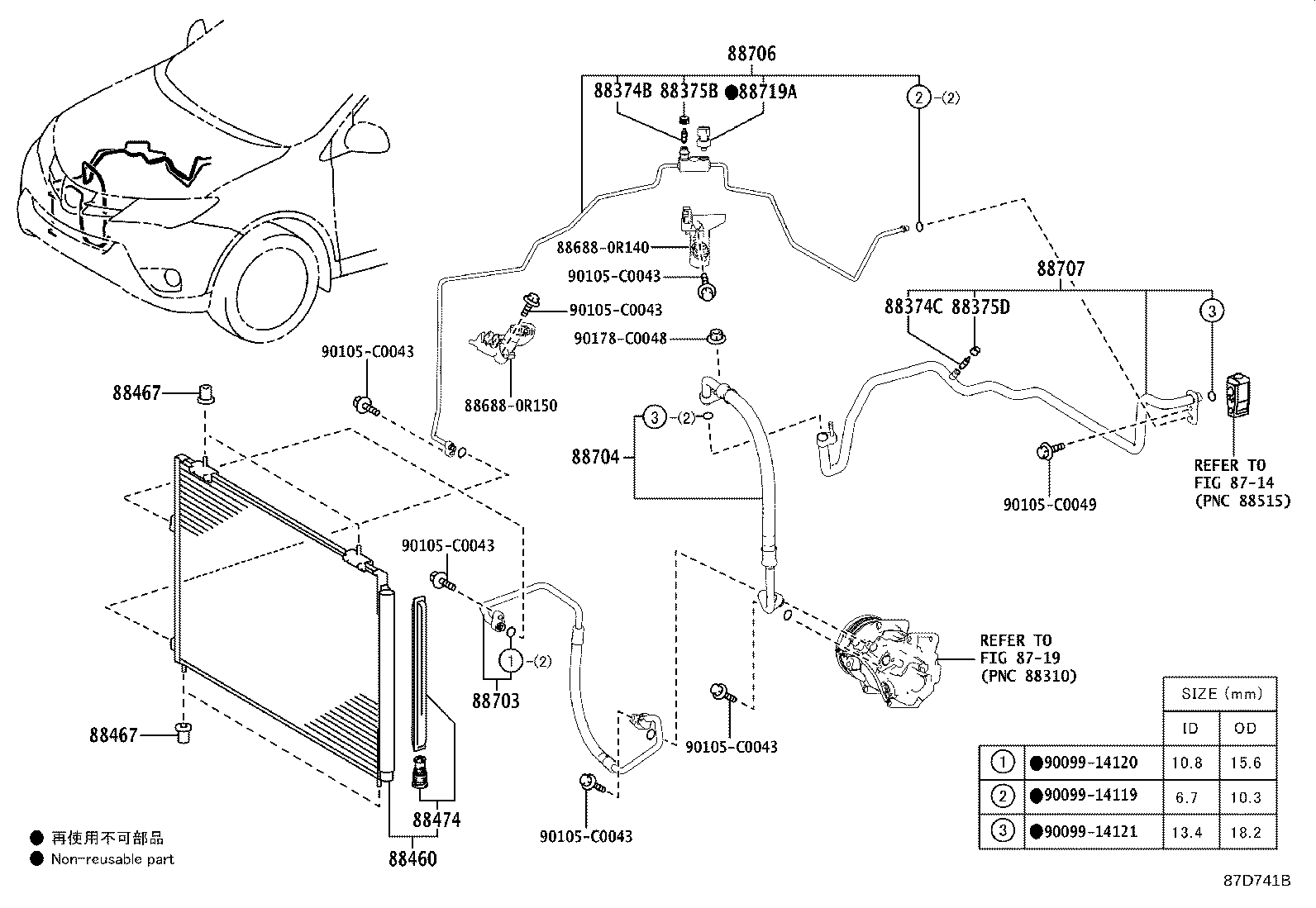

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 88374B — Valve, Service, NO.1 | ||||
| 88374-30010 |
Valve, Service, NO.1
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88374-30010 |
Valve, Service, NO.1
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88374C — Valve, Service, NO.2 | ||||
| 88374-30010 |
Valve, Service, NO.2
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88374-30010 |
Valve, Service, NO.2
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88375B — Cap, Service Valve, NO.1 | ||||
| 88375-30280 |
Cap, Service Valve, NO.1
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88375-30280 |
Cap, Service Valve, NO.1
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88375D — Cap, Service Valve, NO.2 | ||||
| 88375-30290 |
Cap, Service Valve, NO.2
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88375-30290 |
Cap, Service Valve, NO.2
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88460 — Condenser Assy, Cooler | ||||
| 88460-0R050 |
Condenser Assy, Cooler
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88460-0R060 |
Condenser Assy, Cooler
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88467 — Cushion, Cooler Condenser, NO.1 | ||||
| 16716-28010 |
Cushion, Cooler Condenser, NO.1
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 16716-28010 |
Cushion, Cooler Condenser, NO.1
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88474 — Dryer, Cooler | ||||
| 88474-12010 |
Dryer, Cooler
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88474-12010 |
Dryer, Cooler
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88703 — Hose Sub-assy, Discharge | ||||
| 88703-0R060 |
Hose Sub-assy, Discharge
2013-08 → 2016-07
ended
|
ASA44 | — | |
| 88703-0R070 |
Hose Sub-assy, Discharge
2013-08 → 2016-07
ended
|
ZSA4# | — | |
| 88703-0R060 |
Hose Sub-assy, Discharge
2016-07 → —
|
ASA4# | — | |
| 88703-0R070 |
Hose Sub-assy, Discharge
2016-07 → —
|
ZSA4# | — | |
| 88704 — Hose Sub-assy, Suction | ||||
| 88704-0R070 |
Hose Sub-assy, Suction
2013-08 → 2016-07
ended
|
ASA44 | — | |
| 88704-0R080 |
Hose Sub-assy, Suction
2013-08 → 2016-07
ended
|
ZSA4# | — | |
| 88704-0R070 |
Hose Sub-assy, Suction
2016-07 → —
|
ASA4# | — | |
| 88704-0R080 |
Hose Sub-assy, Suction
2016-07 → —
|
ZSA4# | — | |
| 88706 — Pipe Sub-assy, Liquid | ||||
| 88706-0R090 |
Pipe Sub-assy, Liquid
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88706-0R090 |
Pipe Sub-assy, Liquid
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88707 — Pipe Sub-assy, Suction | ||||
| 88707-0R060 |
Pipe Sub-assy, Suction
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88707-0R060 |
Pipe Sub-assy, Suction
2016-07 → —
|
ASA4#,ZSA4# | — | |
| 88719A — Sensor, Air Conditioner Pressure | ||||
| 88719-33020 |
Sensor, Air Conditioner Pressure
2013-08 → 2016-07
ended
|
ASA44,ZSA4# | — | |
| 88719-33020 |
Sensor, Air Conditioner Pressure
2016-07 → —
|
ASA4#,ZSA4# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
