Toyota RAV4 (CHINA)
2013-08 → 2019-11 · chassis ASA4#,ZSA4# · catalogue 660320 · General
Discontinued model
Data version 2020-01

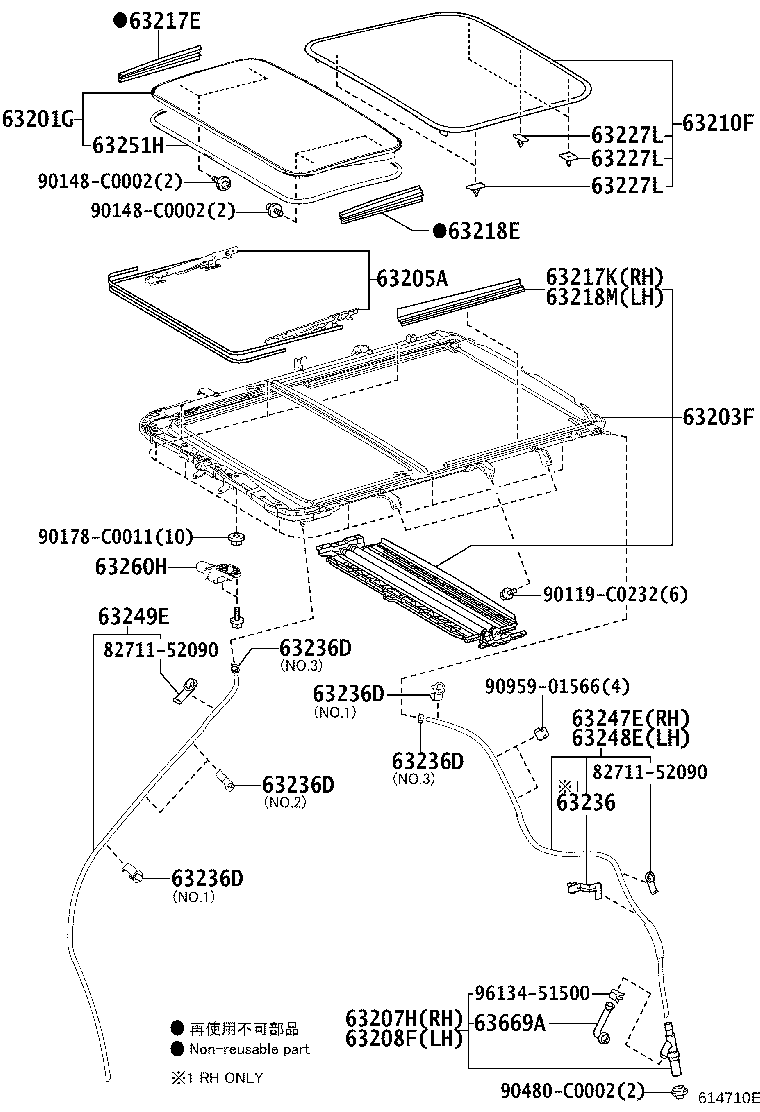

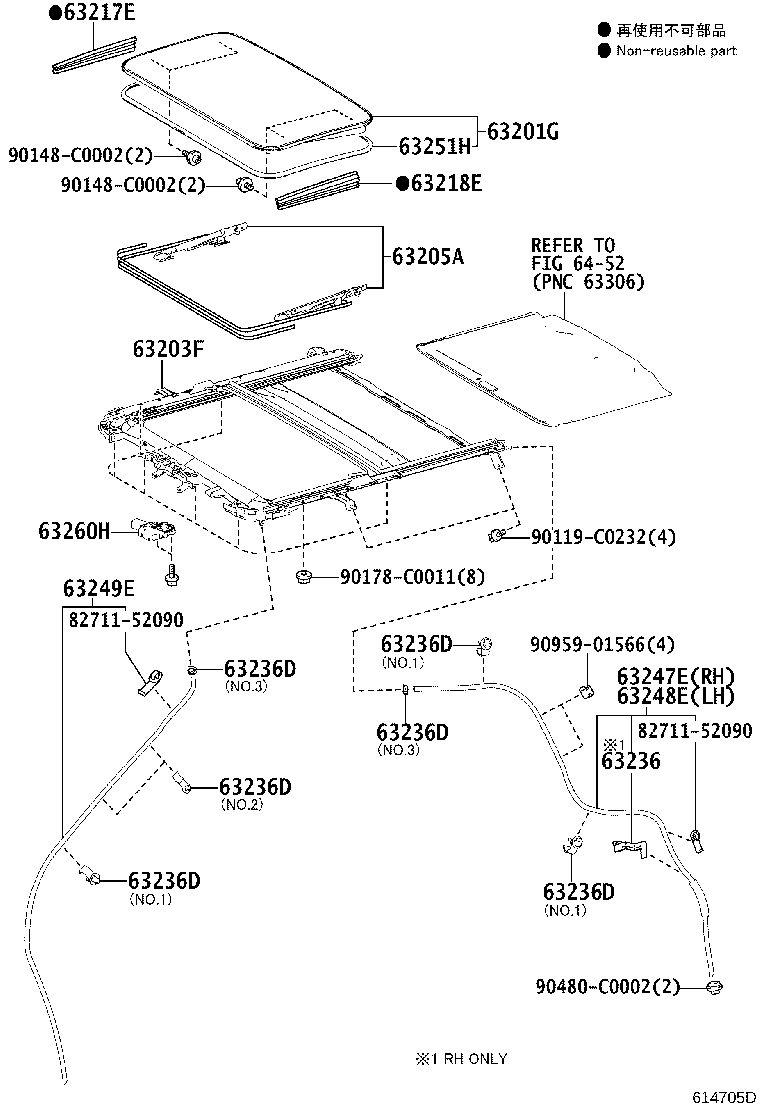

Roof Panel & Back Panel
49 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 63102A | Panel Sub-assy, Windshield Header |
| 63103B | Reinforcement Sub-assy, Roof Panel, Center |
| 63104E | Reinforcement Sub-assy, Roof Panel, Rear |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144B | Reinforcement, Roof Panel, NO.4 |
| 63146A | Bracket, Roof Panel Reinforcement, NO.1 |
| 63149D | Reinforcement, Roof Panel, NO.8 |
| 63152B | Stiffener, Roof Panel Reinforce, NO.1 |
| 63153C | Stiffener, Roof Panel Reinforce, NO.2 |
| 63165D | Frame, Roof Opening, Inner |
| 63185D | Bracket, Roof Rack, Front |
| 63187A | Bracket, Roof Rack, Rear |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63207H | Hose Sub-assy, Remove Roof Drain, Rear RH |
| 63208F | Hose Sub-assy, Remove Roof Drain, Rear LH |
| 63210F | Glass Assy, Moon Roof |
| 63217E | Garnish, Sliding Roof, Front RH |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218E | Garnish, Sliding Roof, Front LH |
| 63218M | Garnish, Sliding Roof Side, LH |
| 63227L | Clip, Roof Window |
| 63230A | Bolt Assy, Removable Roof |
| 63231 | Bracket, Room Lamp |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63236D | Clamp, Sliding Roof Drain Hose |
| 63247E | Hose, Sliding Roof Drain, Rear RH |
| 63248E | Hose, Sliding Roof Drain, Rear LH |
| 63249E | Hose, Sliding Roof Drain |
| 63251H | Weatherstrip, Sliding Roof |
| 63260H | Gear Assy, Sliding Roof Drive |
| 63271C | Strength, Roof Panel, NO.1 RH |
| 63272A | Strength, Roof Panel, NO.2 RH |
| 63281E | Strength, Roof Panel, NO.1 LH |
| 63282E | Strength, Roof Panel, NO.2 LH |
| 63401C | Cover Sub-assy, Roof Rack, Front RH |
| 63402C | Cover Sub-assy, Roof Rack, Front LH |
| 63403C | Cover Sub-assy, Roof Rack, Rear RH |
| 63404C | Cover Sub-assy, Roof Rack, Rear LH |
| 63435F | Seal, Roof Carrier, NO.1 |
| 63460A | Rack Assy, Roof, RH |
| 63470B | Rack Assy, Roof, LH |
| 63479 | Retainer, Roof Inner Rack |
| 63669A | Grommet, Sliding Roof Drain |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
