Toyota RAV4 Phev
2021-04 → present · chassis AXAP5# · catalogue 667310 · General
Supported model
Data version 2023-03

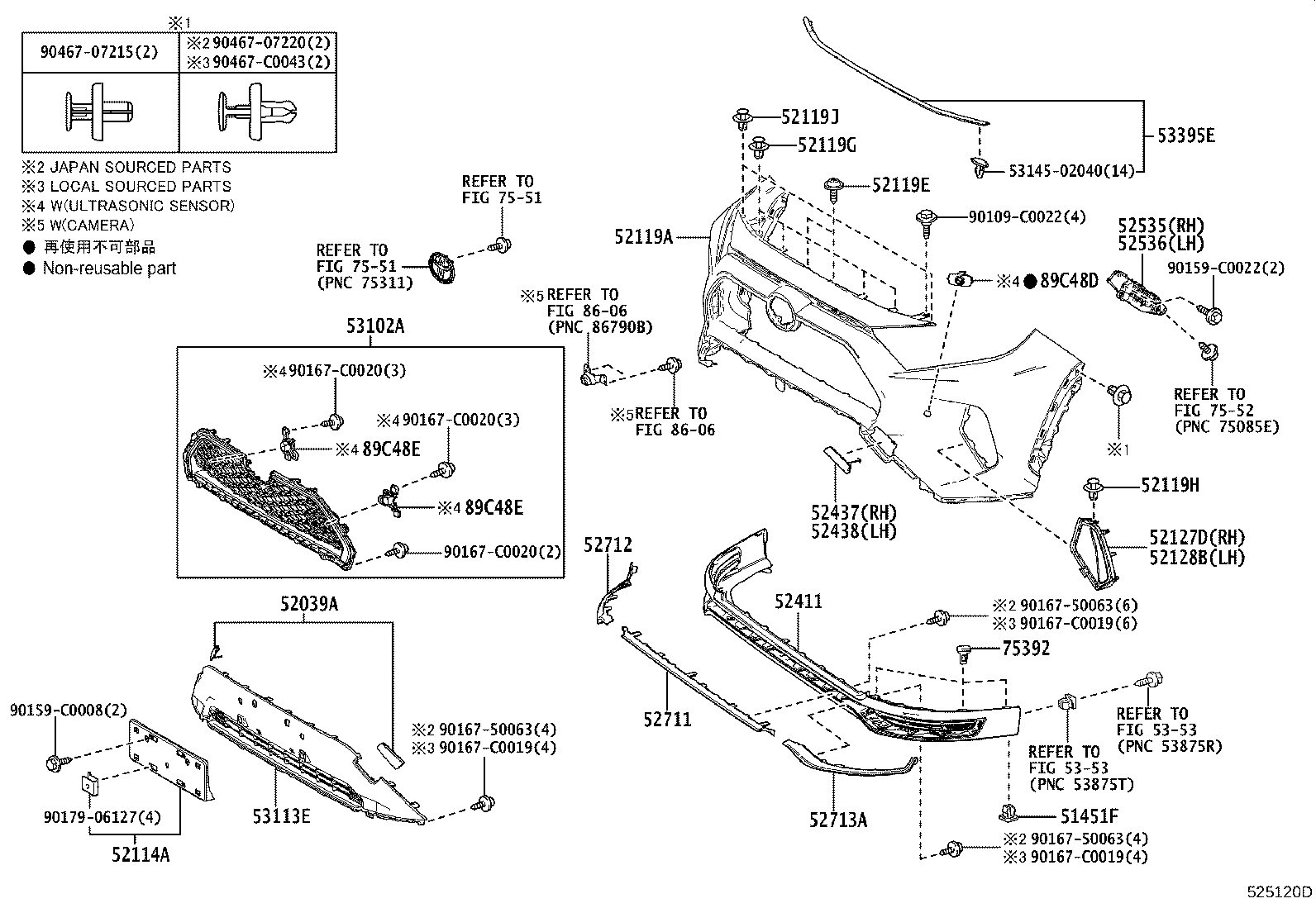

Front Bumper & Bumper Stay
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51451F | Grommet, NO.1 |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52039A | Cover Set, Front Bumper Hole |
| 52102F | Extension Sub-assy, Front Bumper, RH |
| 52103C | Extension Sub-assy, Front Bumper, LH |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52119E | Screw, NO.2 |
| 52119G | Clip, NO.1 |
| 52119H | Clip, NO.2 |
| 52119J | Clip, NO.3 |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128B | Cover, Front Bumper Hole, LH |
| 52132A | Reinforcement, Front Bumper, NO.2 |
| 52411 | Guard, Front Bumper |
| 52437 | Cover, Front Bumper Guard, RH |
| 52438 | Cover, Front Bumper Guard, LH |
| 52535 | Retainer, Front Bumper Side, RH |
| 52536 | Retainer, Front Bumper Side, LH |
| 52614 | Absorber, Front Bumper Energy, NO.2 |
| 52618 | Absorber, Front Bumper, Lower |
| 52711 | Moulding, Front Bumper |
| 52712 | Moulding, Front Bumper Side, RH |
| 52713A | Moulding, Front Bumper Side, LH |
| 53102A | Grille Sub-assy, Radiator, Lwr |
| 53113E | Grille, Radiator, Lower NO.2 |
| 53395E | Seal, Hood TO Front End Panel |
| 75392 | Retainer, Outside Moulding |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
| 89C48E | Retainer, Ultrasonic Sensor, Front Center |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
