Toyota RAV4 Phev
2021-04 → present · chassis AXAP5# · catalogue 667310 · General
Supported model
Data version 2023-03
Battery & Battery Cable
51 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 04G9N | Conductor Kit, Traction Battery Cooler |
| 28800A | Terminal, Battery Positive |
| 28885B | Hose, Battery |
| 82621B | Cover, Fusible Link |
| 82671R | Stopper, Battery Terminal |
| 82685F | Main Battery Caution Plate, NO.1 |
| 87615B | Retainer, Insulator NO.1 |
| 87615C | Retainer, Insulator NO.2 |
| 88620N | Thermistor Assy, Air Conditioner NO.1 |
| 88620P | Thermistor Assy, Air Conditioner NO.2 |
| 88705D | Tube Sub-assy, Discharge |
| 88718S | Clamp, Piping NO.1 |
| 88718T | Clamp, Piping NO.2 |
| 88719C | Sensor, Air Conditioner Pressure |
| 88F90 | Valve Assy, Magnet NO.1 |
| 88F90A | Valve Assy, Magnet NO.2 |
| 88F90B | Valve Assy, Magnet NO.3 |
| 88G16H | Tube, Liquid, NO.1 |
| 88G16J | Tube, Liquid, NO.2 |
| 88G16K | Tube, Liquid, NO.3 |
| 88G16L | Tube, Liquid, NO.4 |
| 89890A | Computer Assy, Battery |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G3860 | Box Assy, Traction Battery Device, NO.2 |
| G929N | Plug, Battery Drain |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DC | Seal, HV Battery, NO.2 |
| G92DD | Seal, HV Battery Upr Cover |

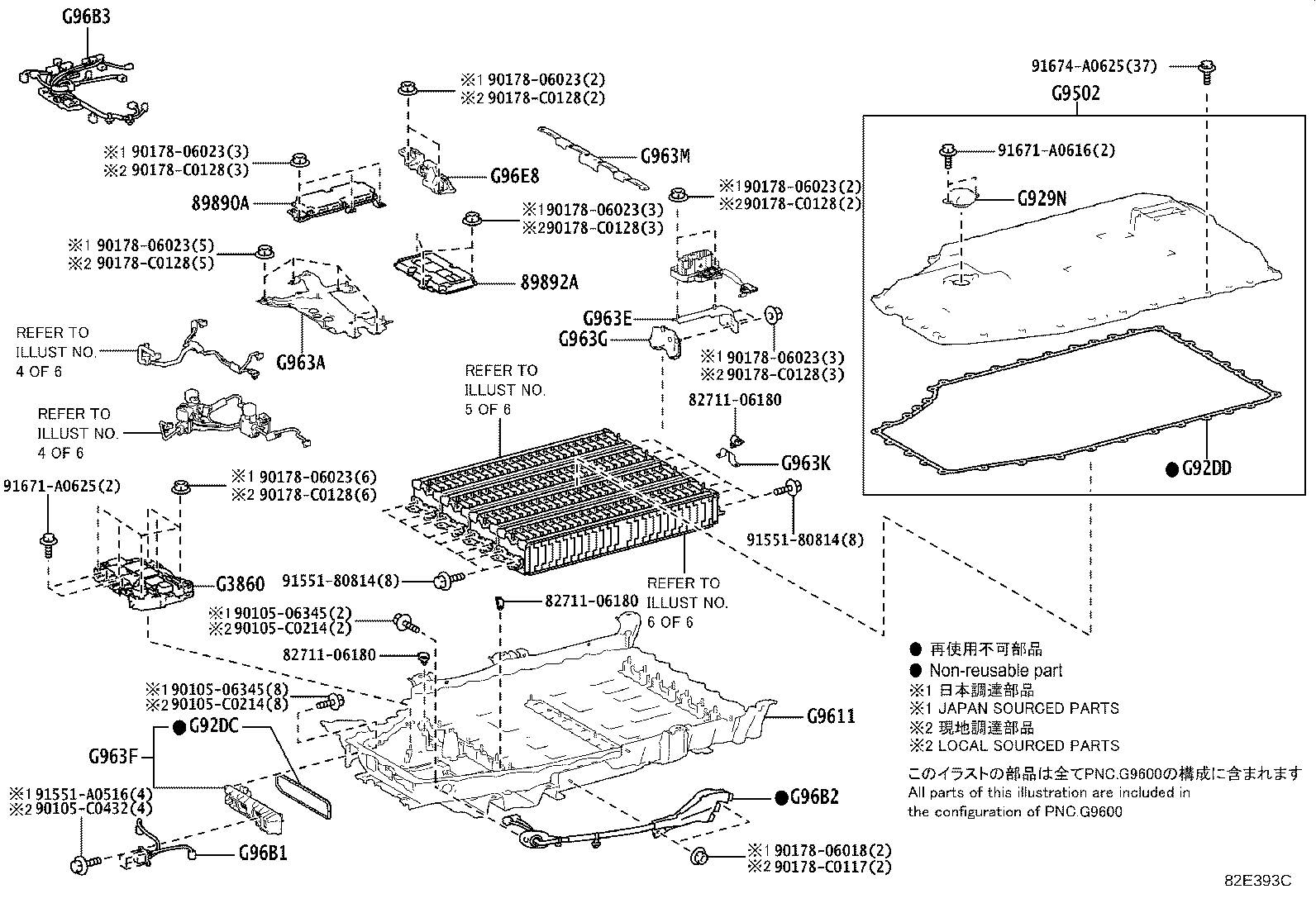

| G9502 | Battery Sub-assy, EV Supply, Upr |

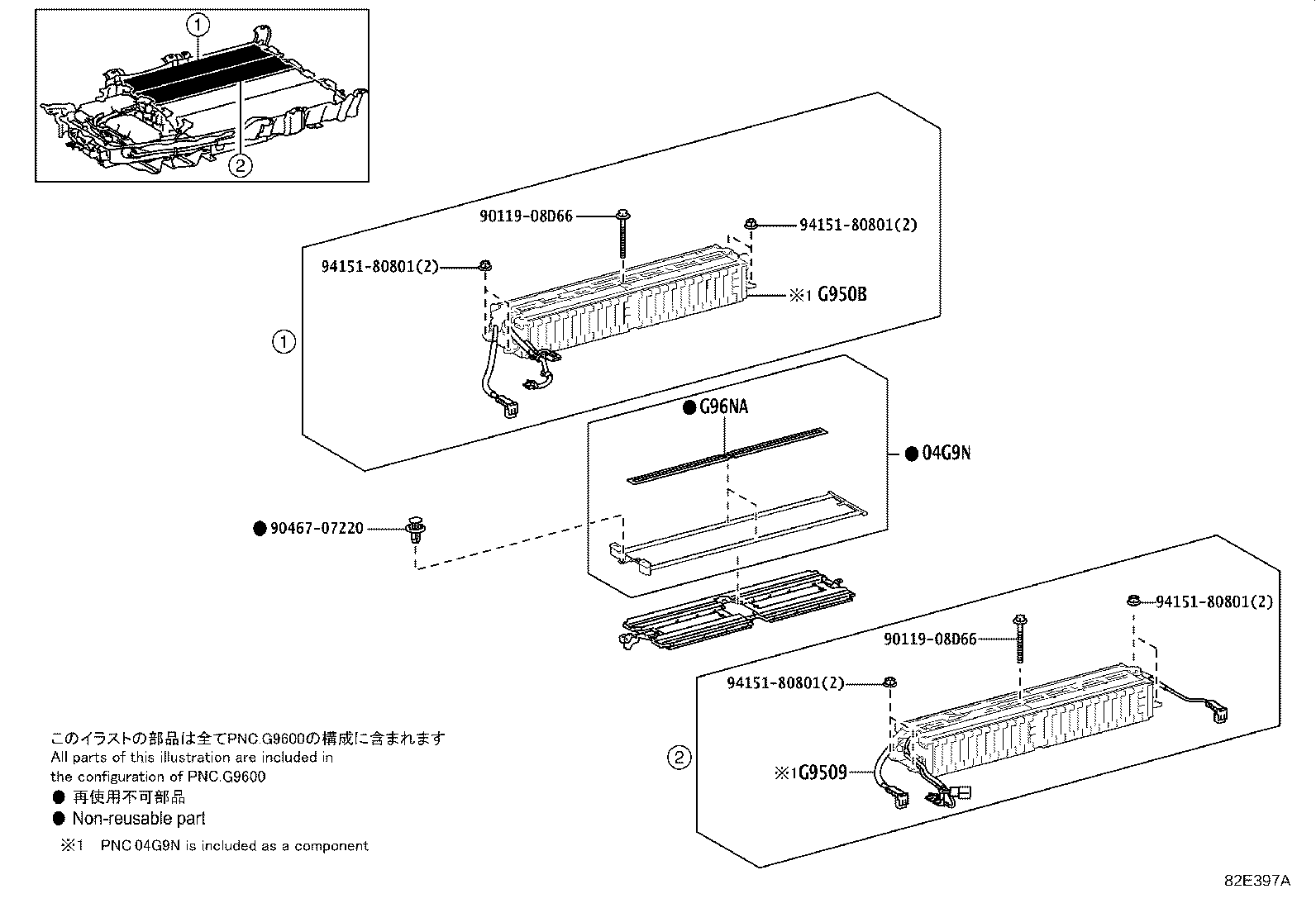

| G9508 | Stack Sub-assy, HV Supply, NO.1 |
| G9509 | Stack Sub-assy, HV Supply, NO.2 |

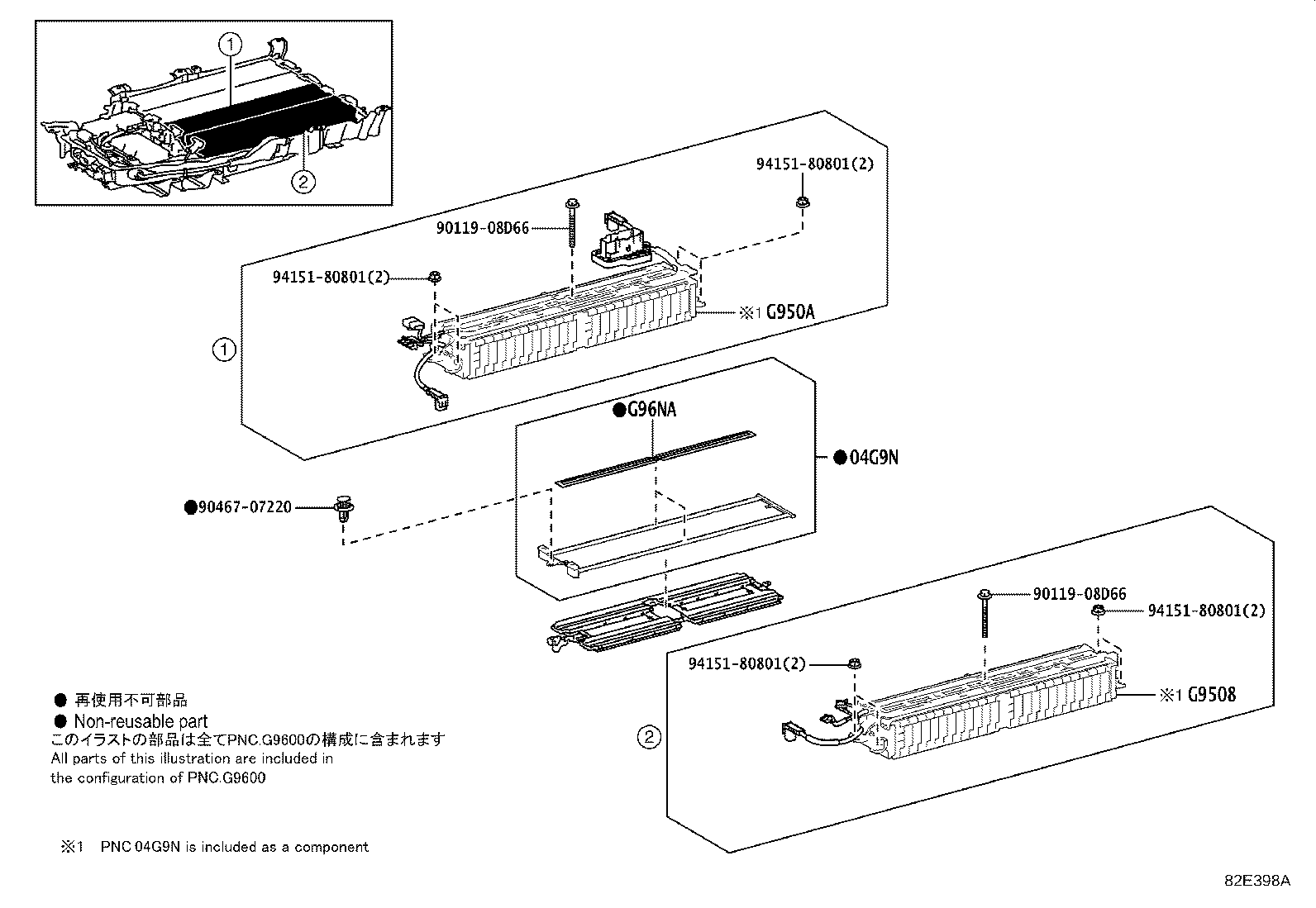

| G950A | Stack Sub-assy, HV Supply, NO.3 |
| G950B | Stack Sub-assy, HV Supply, NO.4 |

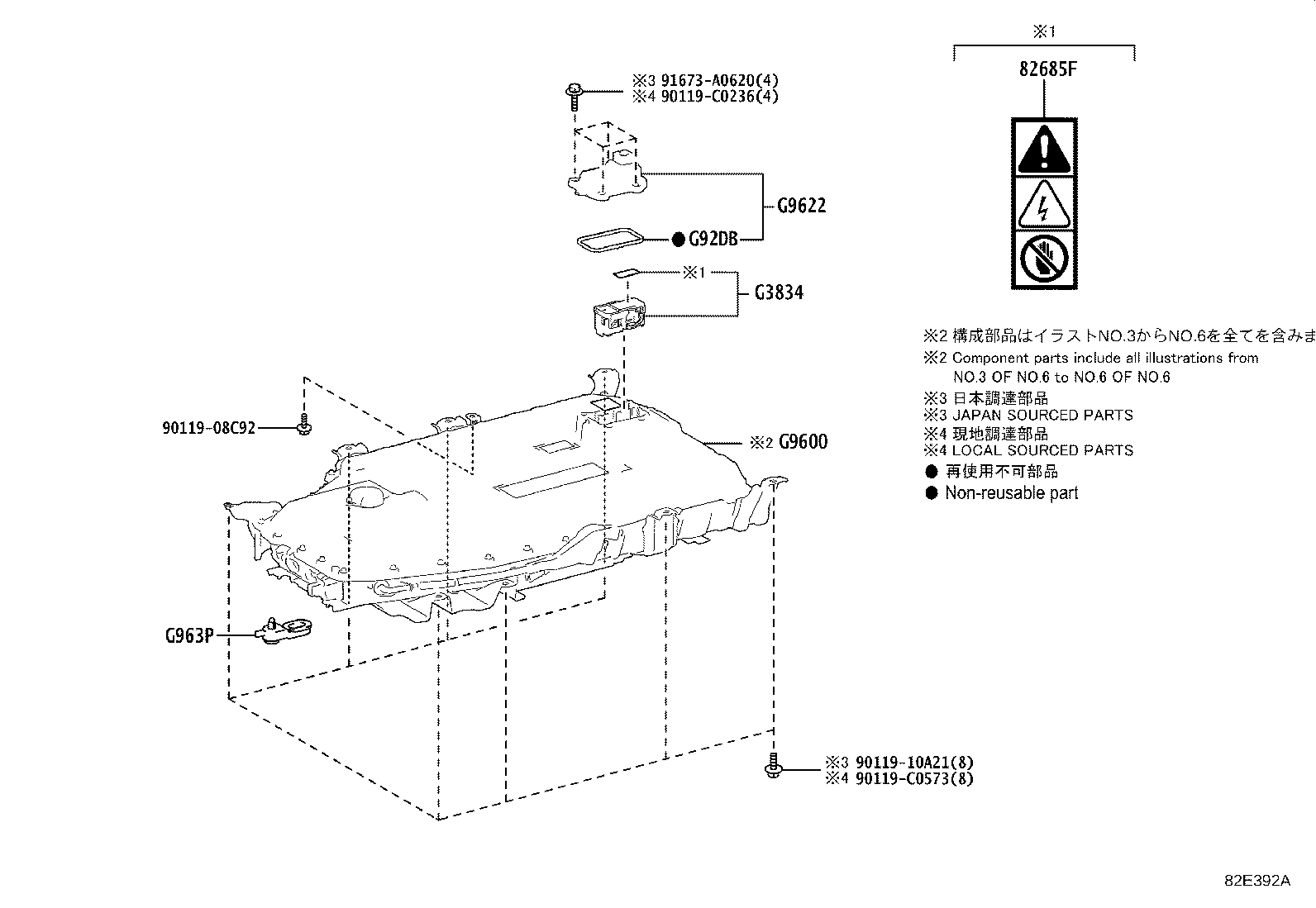

| G9600 | Battery Assy, Traction |
| G9611 | Carrier, Traction Battery, NO.1 |
| G9622 | Cover, Traction Battery, NO.2 |
| G963A | Bracket, Traction Battery, NO.10 |
| G963E | Bracket, Traction Battery, NO.14 |
| G963F | Bracket, Traction Battery, NO.15 |
| G963G | Bracket, Traction Battery, NO.16 |
| G963K | Bracket, Traction Battery, NO.19 |
| G963M | Bracket, Traction Battery, NO.21 |
| G963P | Bracket, Traction Battery, NO.23 |
| G96B1 | Wire, Traction Battery, NO.1 |
| G96B2 | Wire, Traction Battery, NO.2 |
| G96B3 | Wire, Traction Battery, NO.3 |
| G96E8 | Cover, Traction Battery Wire, NO.3 |

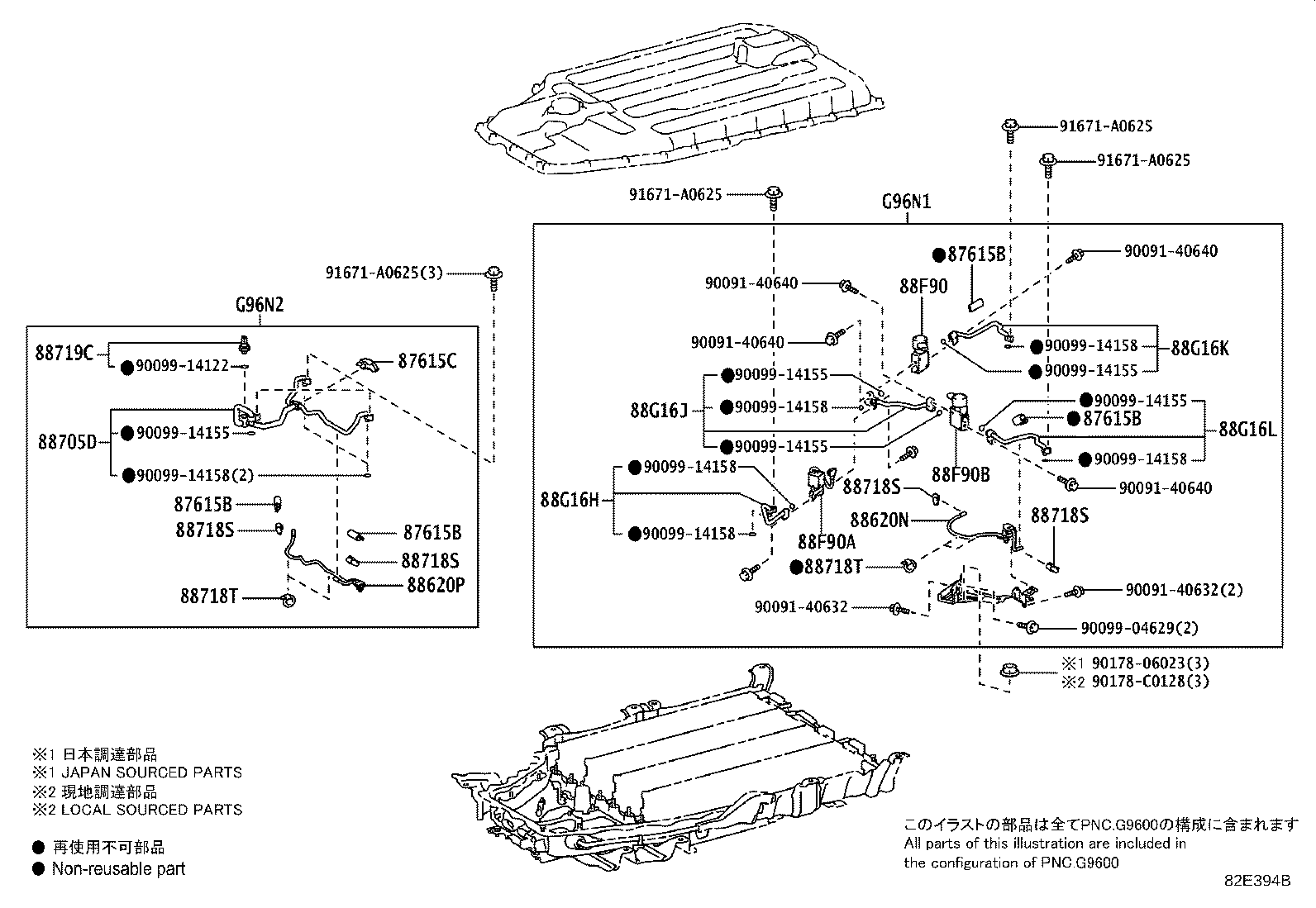

| G96N1 | Tube, Traction Battery Cooler, NO.1 |
| G96N2 | Tube, Traction Battery Cooler, NO.2 |
| G96NA | Sheet, Traction Battery Cooler, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
