Toyota Hilux
1972-05 → 1978-07 · chassis RN2# · catalogue 671220 · General
Discontinued model
Data version 1978-08

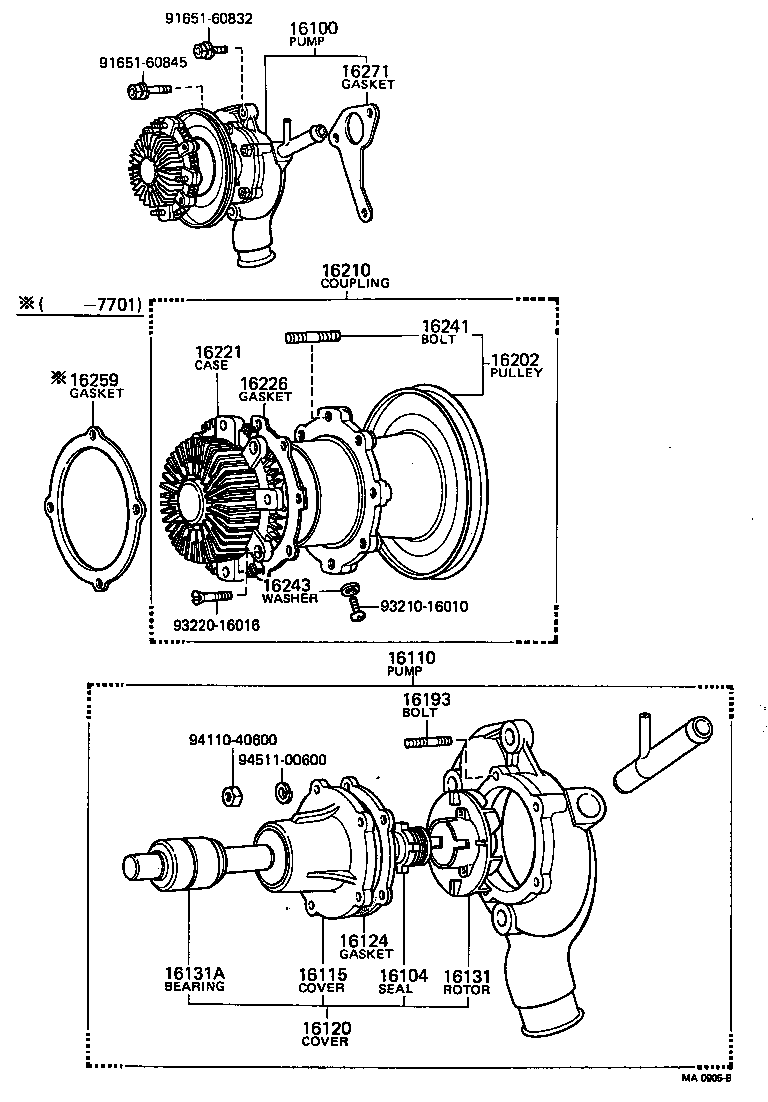

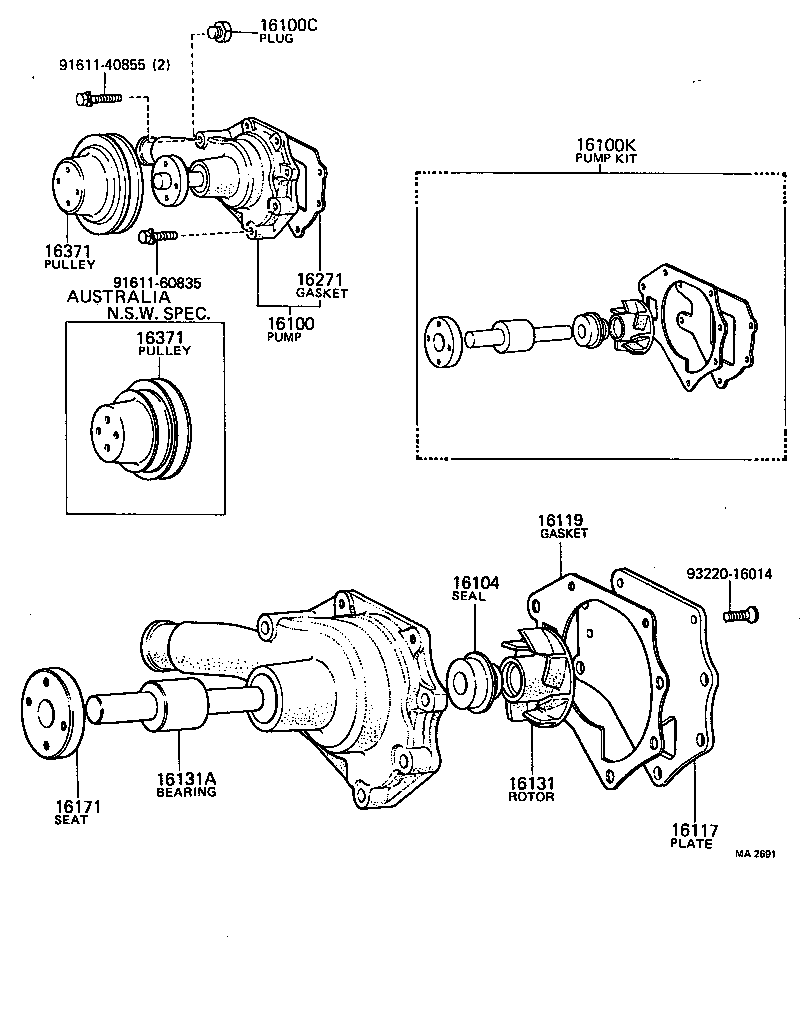

Water Pump
24 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16100 | Pump Assy, Engine Water |
| 16100C | Plug, W/Head Taper Screw |
| 16100K | Pump Kit, Water |
| 16104 | Seal Set, Water Pump |
| 16110 | Pump Assy, Water, W/O Coupling |
| 16115 | Cover, Water Pump |
| 16117 | Plate, Water Pump |
| 16119 | Gasket, Water Pump Body |
| 16120 | Cover Assy, Water Pump |
| 16124 | Gasket, Water Pump Cover |
| 16131 | Rotor, Water Pump |
| 16131A | Bearing, Water Pump |
| 16141 | Wire, Water Pump Bearing Retaining |
| 16171 | Seat, Water Pump Pulley |
| 16193 | Bolt, Stud(FOR WATER PUMP COVER) |
| 16202 | Pulley & Bearing Case Sub-assy, Fluid Coupling |
| 16210 | Coupling Assy, Fluid |
| 16221 | Case, Fluid Coupling |
| 16226 | Gasket, Fluid Coupling Case |
| 16241 | Bolt, Stud(FOR WATER PUMP COUPLING) |
| 16243 | Washer, Plate(FOR WATER PUMP) |
| 16259 | Gasket, Fan |
| 16271 | Gasket, Water Pump |
| 16371 | Pulley, Fan |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
