Toyota Hilux/4Runner (4WD)
1988-08 → 2004-12 · chassis LN,RN,YN,VZN10#,11#,13#,KZN,LN205 · catalogue 671350 · General
Discontinued model
Data version 2005-07
Winch
58 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|

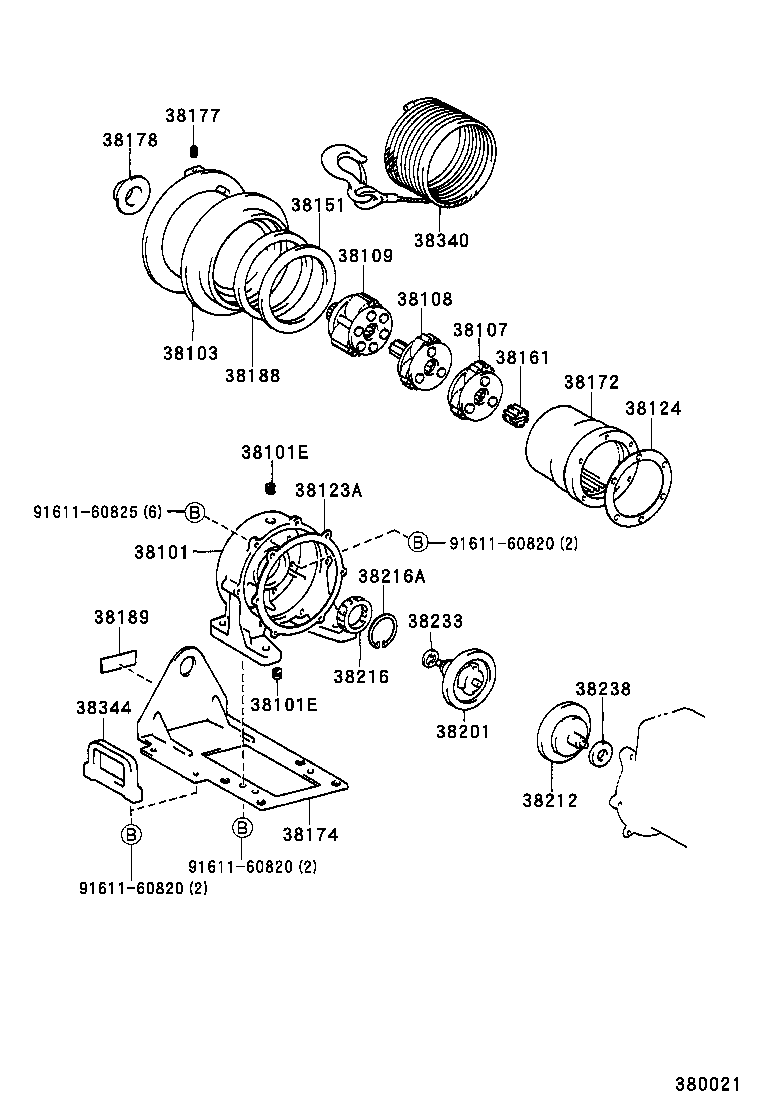

| 38101 | Case Sub-assy, Winch Gear |
| 38101E | Plug (FOR WINCH GEAR CASE) |
| 38103 | Drum Sub-assy, Winch |
| 38107 | Gear Sub-assy, Winch Planetary, NO.1 |
| 38108 | Gear Sub-assy, Winch Planetary, NO.2 |
| 38109 | Gear Sub-assy, Winch Planetary, NO.3 |
| 38110 | Winch Assy |
| 38116 | Cover, Winch |
| 38123A | Shim, Winch Worm Adjust, NO.1 |
| 38124 | Shim, Winch Worm Adjust, NO.2 |
| 38151 | Spacer, Winch Drum, NO.1 |
| 38161 | Gear, Winch Planetary Sun |
| 38172 | Gear, Winch Ring |
| 38174 | Plate, Winch Gear Case |
| 38177 | Bolt, Winch Set |
| 38178 | Bush, Drum Thrust |
| 38188 | Seal, Winch Drum Oil |
| 38189 | Plate, Caution, NO.4 |
| 38191 | Plate, Winch Caution, NO.1 |
| 38193 | Plate, Winch Caution, NO.3 |
| 38201 | Lever Sub-assy, Winch Clutch |
| 38212 | Guide, Inner Disc |
| 38216 | Clutch, Winch 1 Way |
| 38216A | Ring, Snap (FOR 1 WAY CLUTCH) |
| 38233 | Plate, Brake |
| 38238 | Bush, Thrust, NO.1 |
| 38286 | Cover, Winch |
| 38340 | Wire Assy, Winch Chain |
| 38344 | Guide, Winch Wire |
| 38383 | Support, Winch Hook Holder Bracket, NO.1 |
| 38384 | Support, Winch Hook Holder Bracket, NO.2 |
| 38389A | Bumper, Winch Lower Guard |
| 38393A | Bar, Winch Side Strut, RH |
| 38394A | Bar, Winch Side Strut, LH |
| 38395A | Stay, Winch Lower, RH |
| 38396A | Stay, Winch Lower, LH |
| 38397A | Base, Winch Upper |

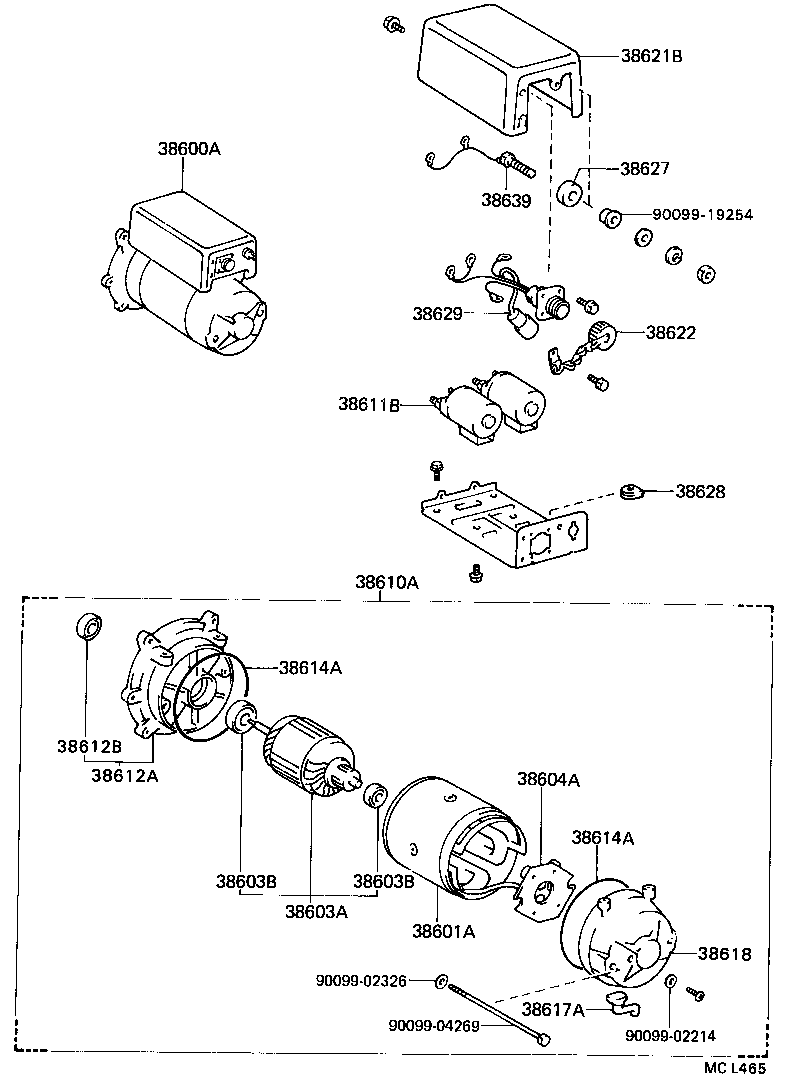

| 38600A | Motor Assy, W/Magnet Switch, Winch |
| 38601A | Yoke Sub-assy, Winch Motor |
| 38603A | Armature Sub-assy, Winch Motor |
| 38603B | Bearing, NO.1 (FOR WINCH MOTOR ARMATURE) |
| 38604A | Holder Assy, Winch Motor Brush |
| 38610A | Motor Assy, Winch |
| 38611B | Switch, Magnet, NO.2 (FOR WINCH MOTOR) |
| 38612A | Frame, Winch Motor End |
| 38612B | Seal, Oil (FOR FRAME END) |
| 38614A | Ring, O(FOR WINCH MOTOR) |
| 38617A | Duct, Cover Winch |
| 38618 | Frame, Winch Motor Commutator End |
| 38621B | Cover, Magnet Switch Winch |
| 38622 | Cover, Connector Winch |
| 38627 | Bushing, Stepped Male Winch Motor |
| 38628 | Gromet, Winch |
| 38629 | Wire, Winch Motor |
| 38630 | Switch Assy, Magnet, NO.1 |
| 38639 | Wire (FOR WINCH MOTOR) |
| 38640 | Switch Assy, Winch Control |
| 38659 | Cover, Winch Control Switch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
