Toyota Fortuner
2015-07 → 2021-04 · chassis GGN155,165,GUN15#,16#,KUN156,165,LAN155,TGN156,16# · catalogue 6713B0 · General
Supported model
Data version 2022-11
Propeller Shaft & Universal Joint
23 part groups · 15 illustrations
Illustrations
Part groups

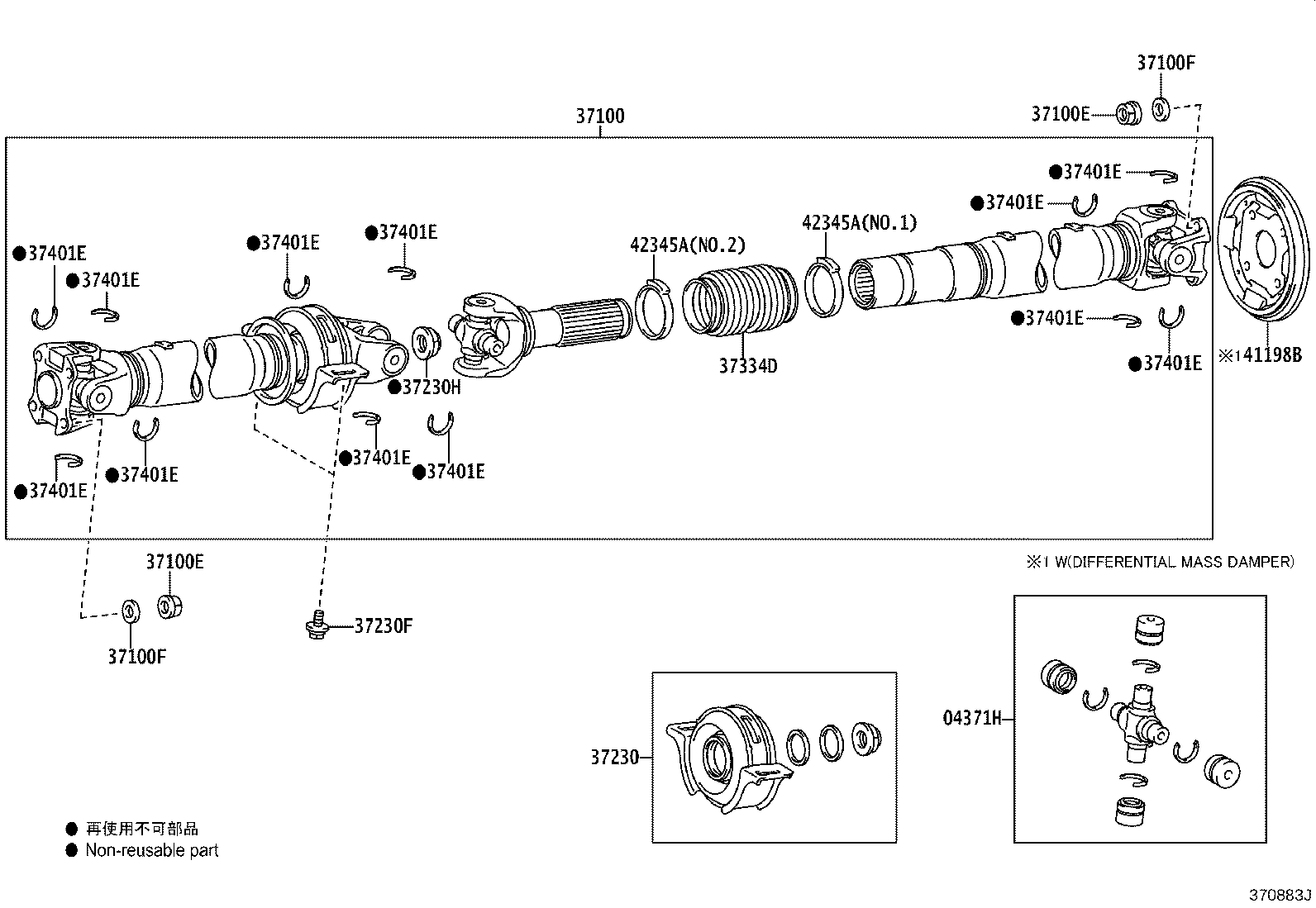

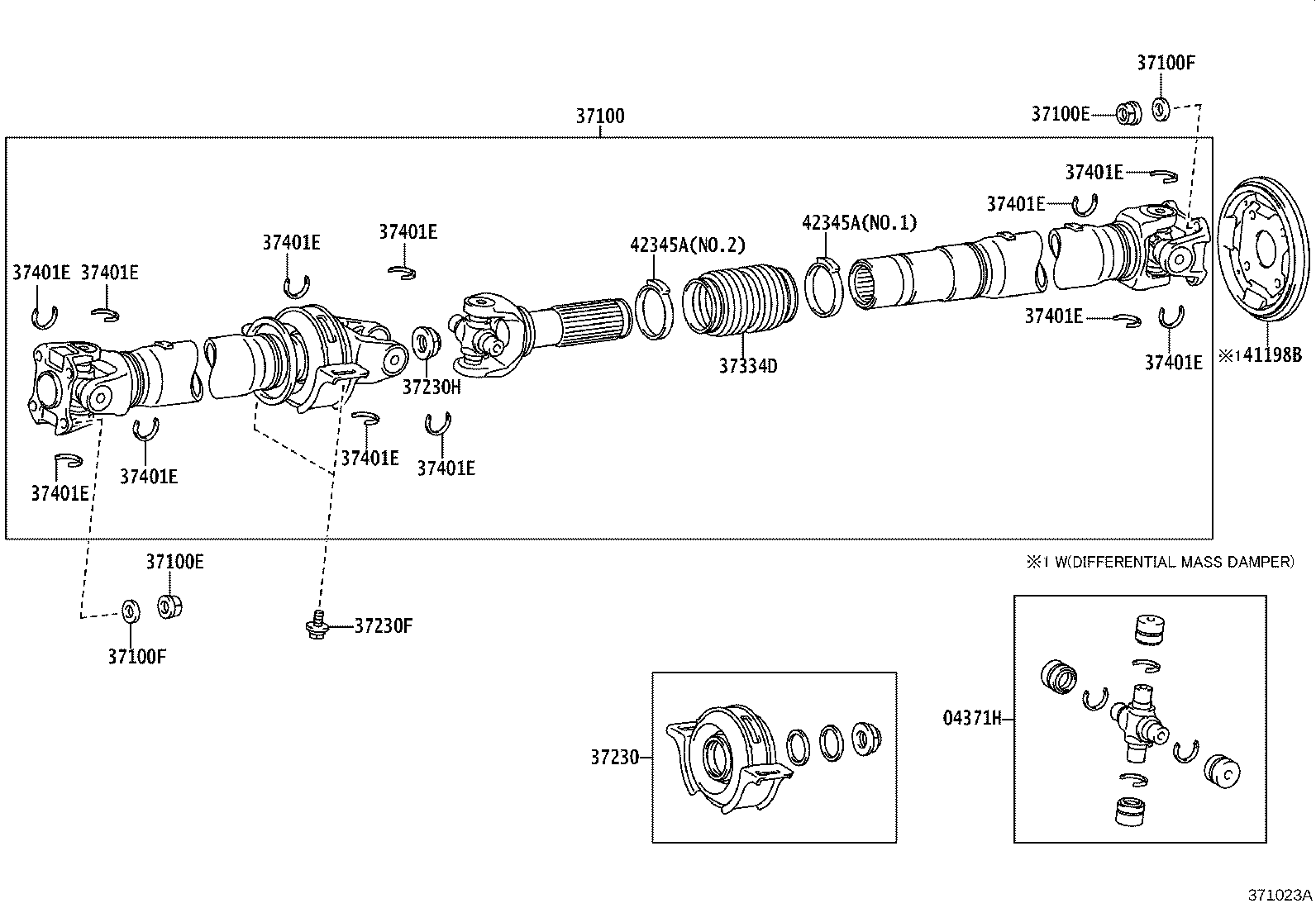

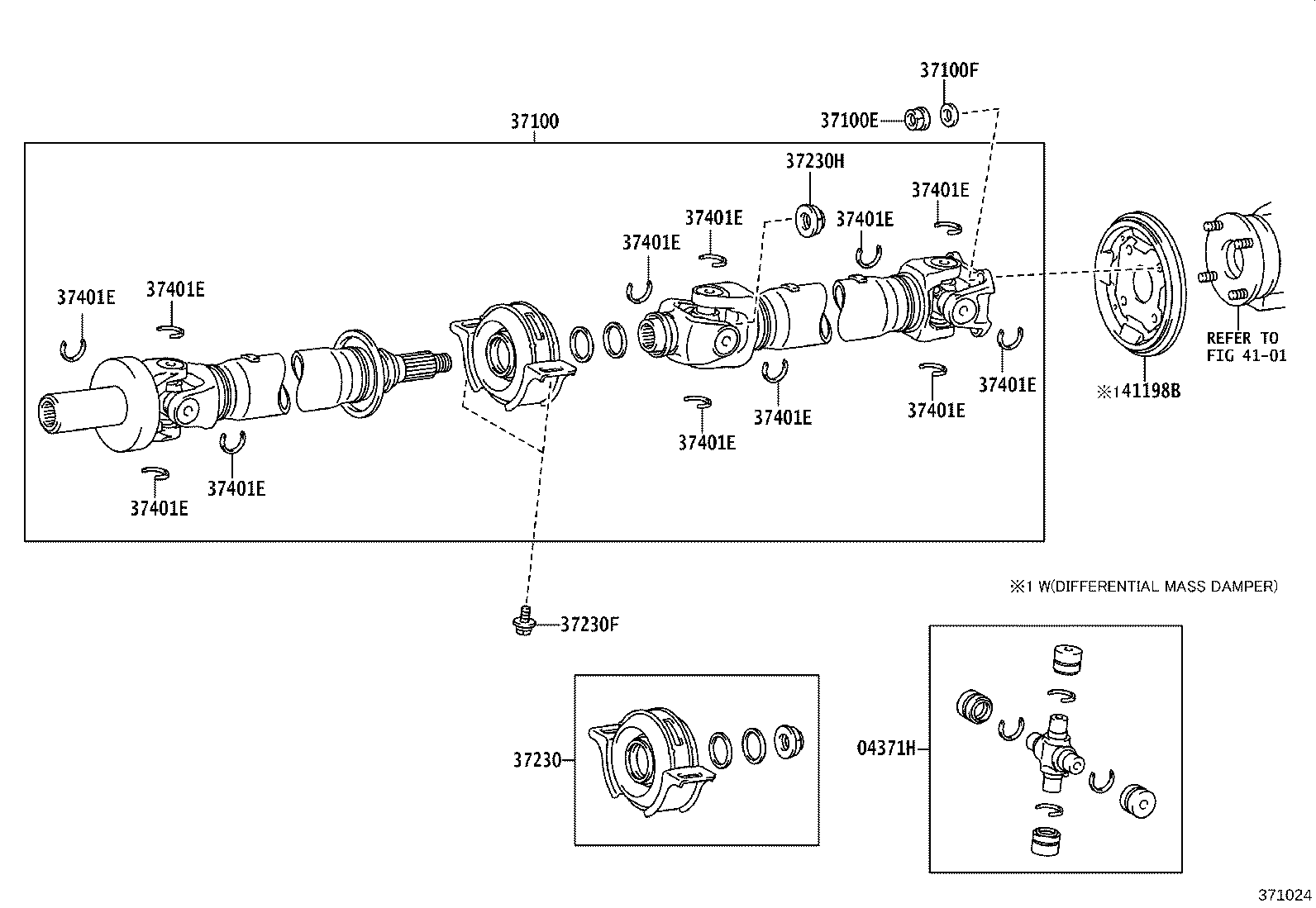

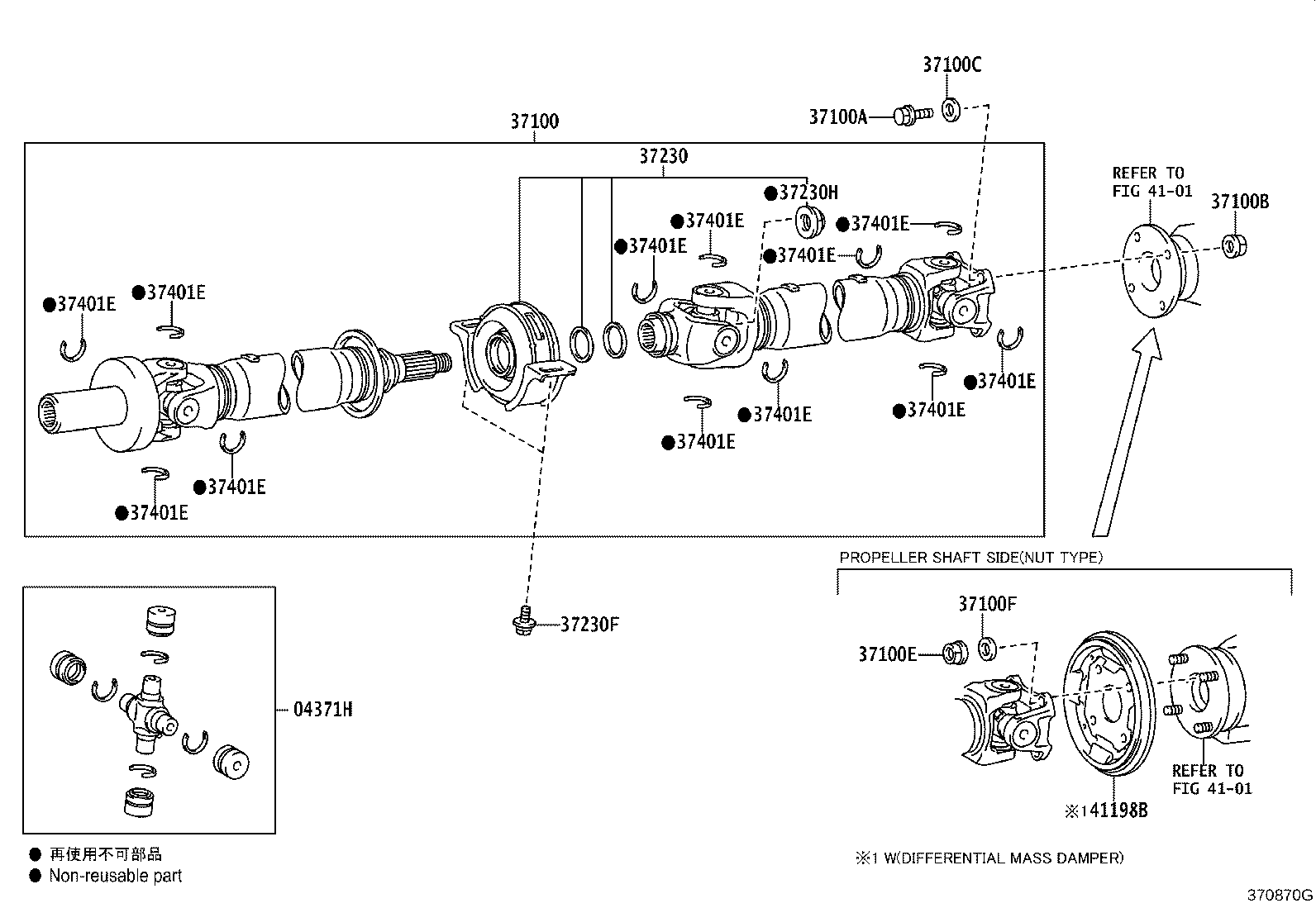

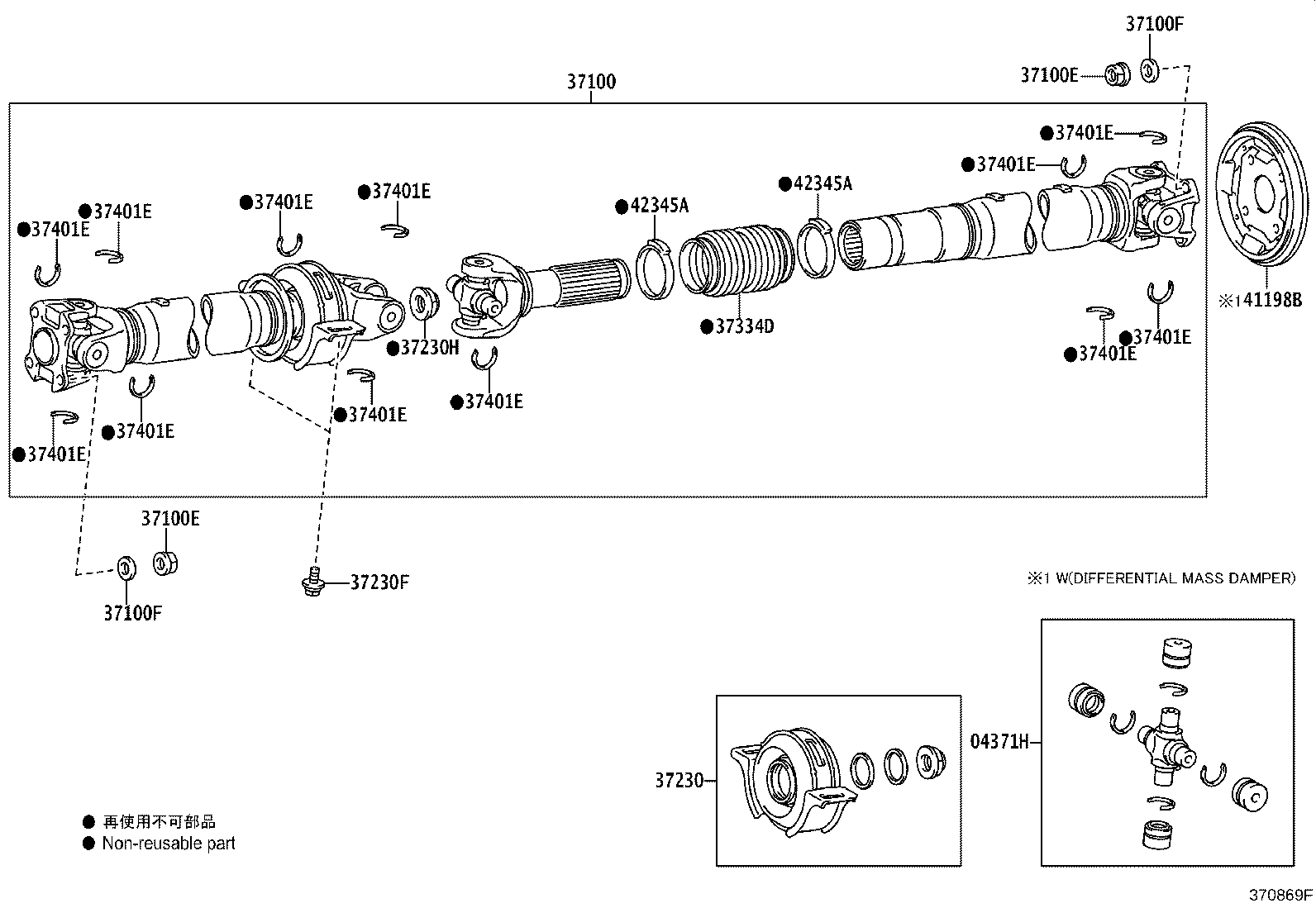

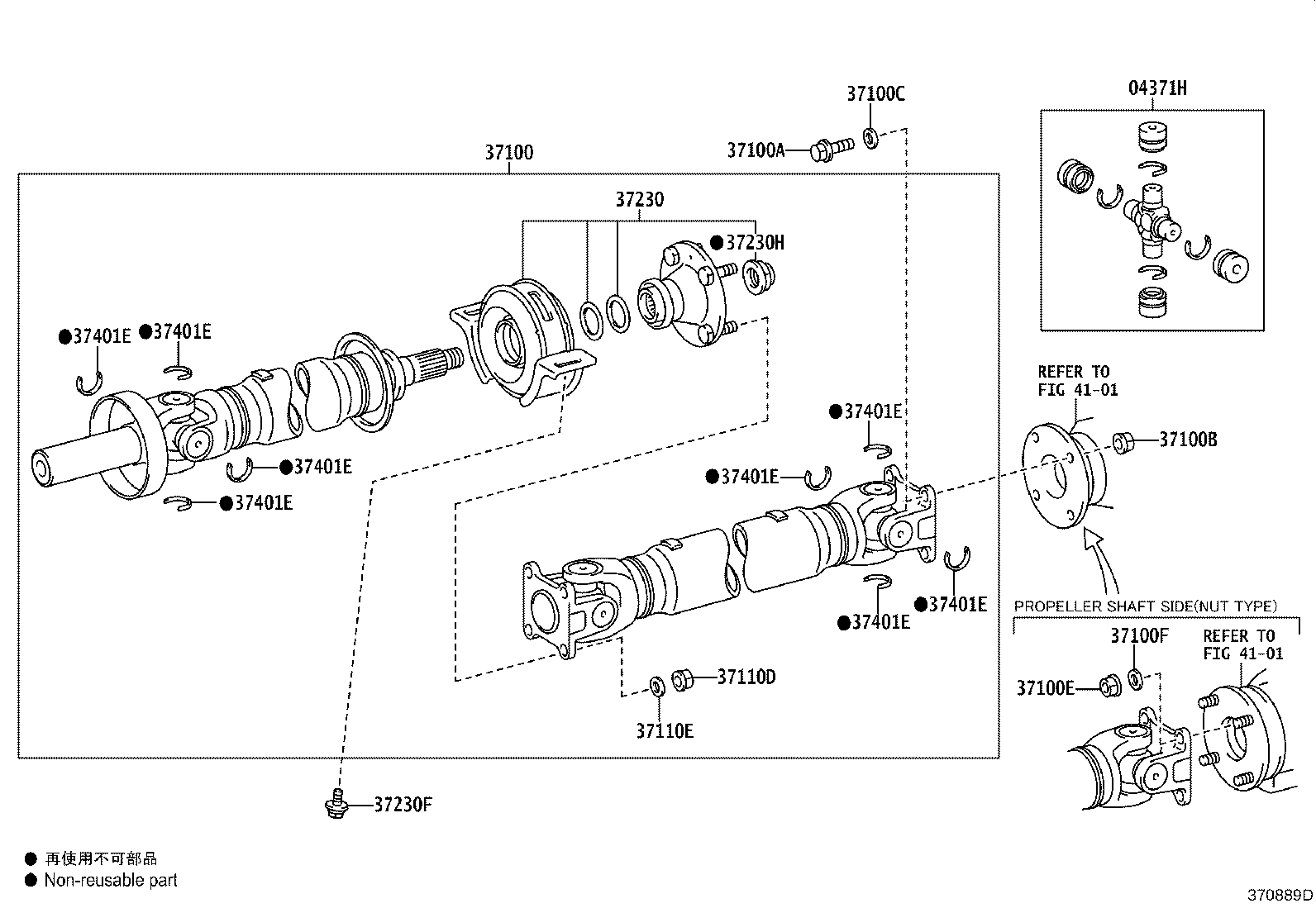

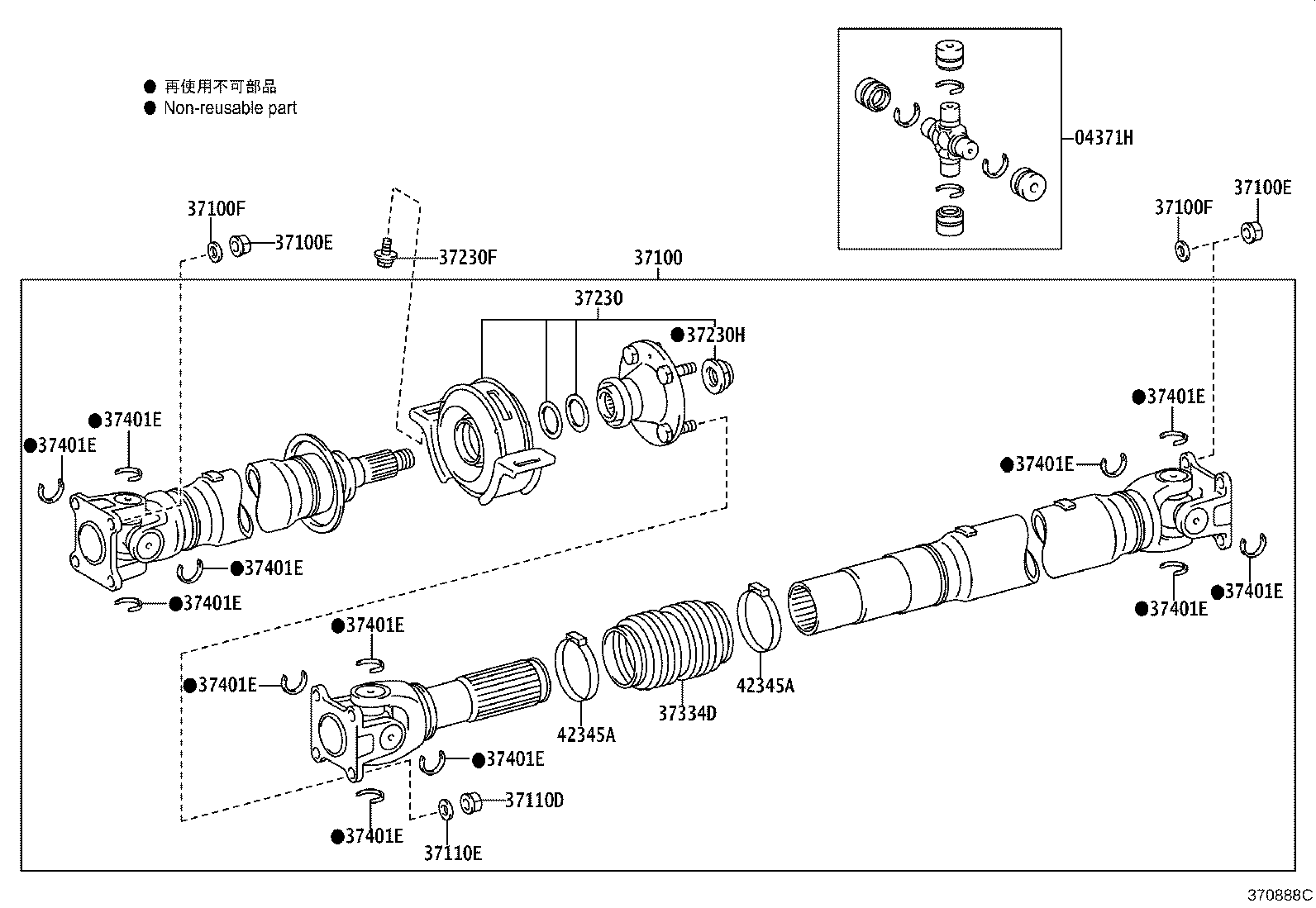

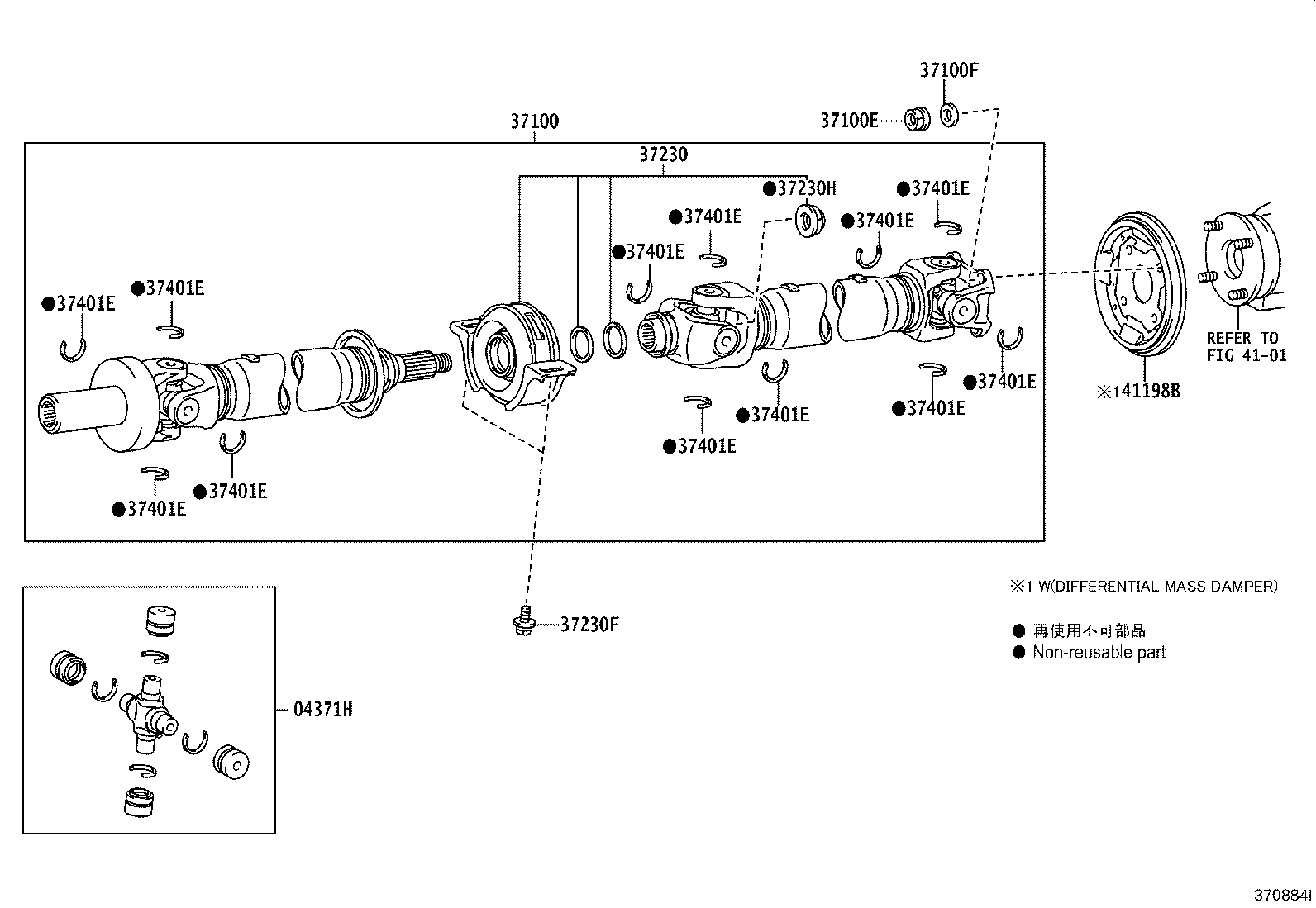

| PNC | Description |
|---|---|
| 04371G | Spider Kit, Front Propeller Shaft Universal Joint |
| 04371H | Spider Kit, Rear Propeller Shaft Universal Joint |
| 37100 | Shaft Assy, Propeller W/Center Bearing |
| 37100A | Bolt, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING) |
| 37100B | Nut, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING) |
| 37100C | Washer, NO.1 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING) |
| 37100E | Nut, NO.2 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING) |
| 37100F | Washer, NO.2 (FOR PROPELLER SHAFT & DIFFERENTIAL SETTING) |
| 37110D | Nut (FOR PROPELLER SHAFT) |
| 37110E | Washer (FOR PROPELLER SHAFT) |
| 37140 | Shaft Assy, Propeller, Front |
| 37140A | Bolt (F0R FRONT PROPELLER SHAFT) |
| 37140B | Nut (F0R FRONT PROPELLER SHAFT) |
| 37140C | Washer (F0R FRONT PROPELLER SHAFT) |
| 37230 | Bearing Assy, Center Support, NO.1 |
| 37230F | Bolt, NO.1 (FOR CENTER SUPPORT BEARING) |
| 37230H | Nut, NO.1 (FOR CENTER SUPPORT BEARING) |
| 37334A | Boot, Sliding Shaft |
| 37334D | Boot, Rear Propeller Shaft |
| 37401D | Ring, Snap (FOR FRONT PROPELLER SHAFT JOINT SPIDER BEARING) |
| 37401E | Ring, Snap (FOR REAR PROPELLER SHAFT JOINT SPIDER BEARING) |
| 41198B | Damper, Differential Mass |
| 42345A | Clamp, Rear Propeller Shaft Boot |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
