Toyota Hiace Van,Commuter
1987-08 → 2007-10 · chassis YH5#,6#,7#,LH51,61,71 · catalogue 711330 · General
Discontinued model
Data version 2008-05

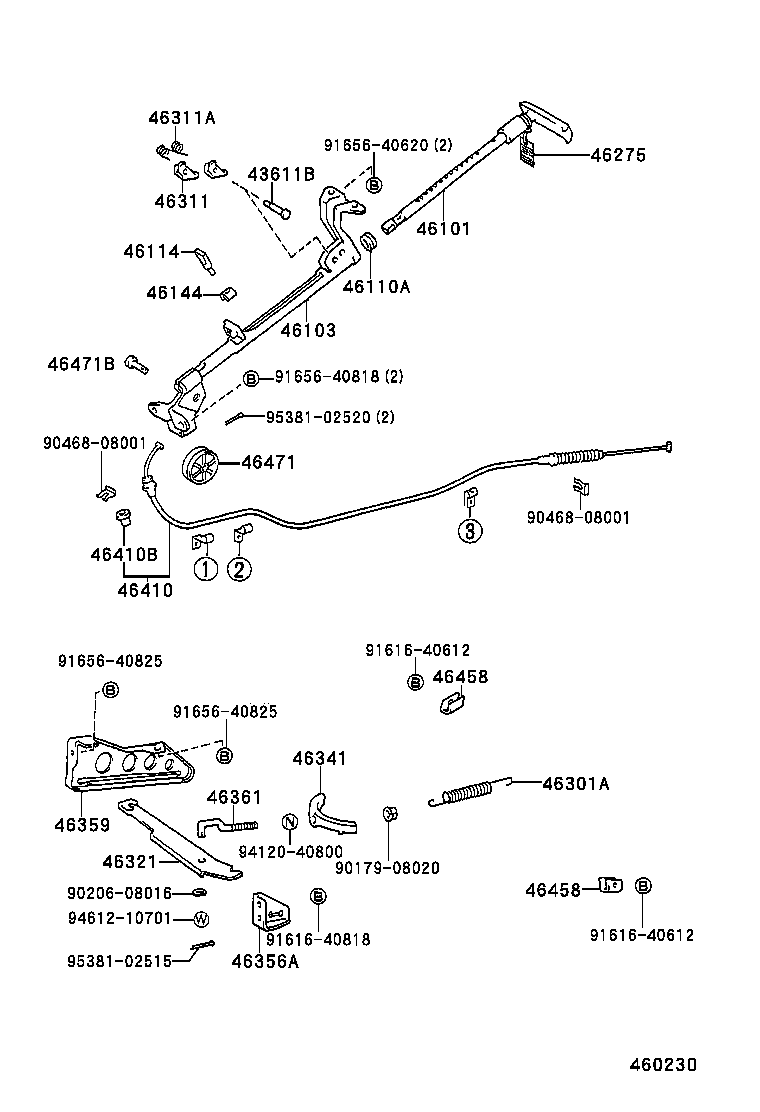

Parking Brake & Cable
28 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 43611B | Pin, Parking Brake Pawl |
| 46101 | Handle Sub-assy, Parking Brake Control |
| 46103 | Guide Sub-assy, Parking Brake Plunger |
| 46110A | Bush OR Ring, O (FOR PARKING BRAKE PLUNGER) |
| 46114 | Pin, Parking Brake Plunger |
| 46144 | Anti-rattle, Parking Brake Plunger |
| 46275 | Plate, Parking Brake Release Caution |
| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301A | Spring, Tension(FOR INTERMEDIATE LEVER) |
| 46304B | Bush(FOR PARKING BRAKE EQUALIZER) |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46321 | Lever, Parking Brake Intermediate |
| 46341 | Equalizer, Parking Brake |
| 46356A | Bracket, Intermediate Lever(FOR PARKING BRAKE) |
| 46359 | Guide, Parking Brake Intermediate Lever |
| 46361 | Rod, Parking Brake Pull |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410B | Grommet(FOR PARKING BRAKE FRONT CABLE) |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420C | Pin, W/Hole(FOR PARKING BRAKE CABLE) |
| 46420E | Grommet(FOR PARKING BRAKE CABLE CLAMP) |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46458 | Retainer, Cable |
| 46459 | Guide, Cable |
| 46469 | Lever, Cable Guide Support |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
