Toyota Alphard/Vellfire/HV
2008-04 → 2015-01 · chassis ANH20,ATH20,GGH20 · catalogue 713230 · General
Supported model
Data version 2015-01

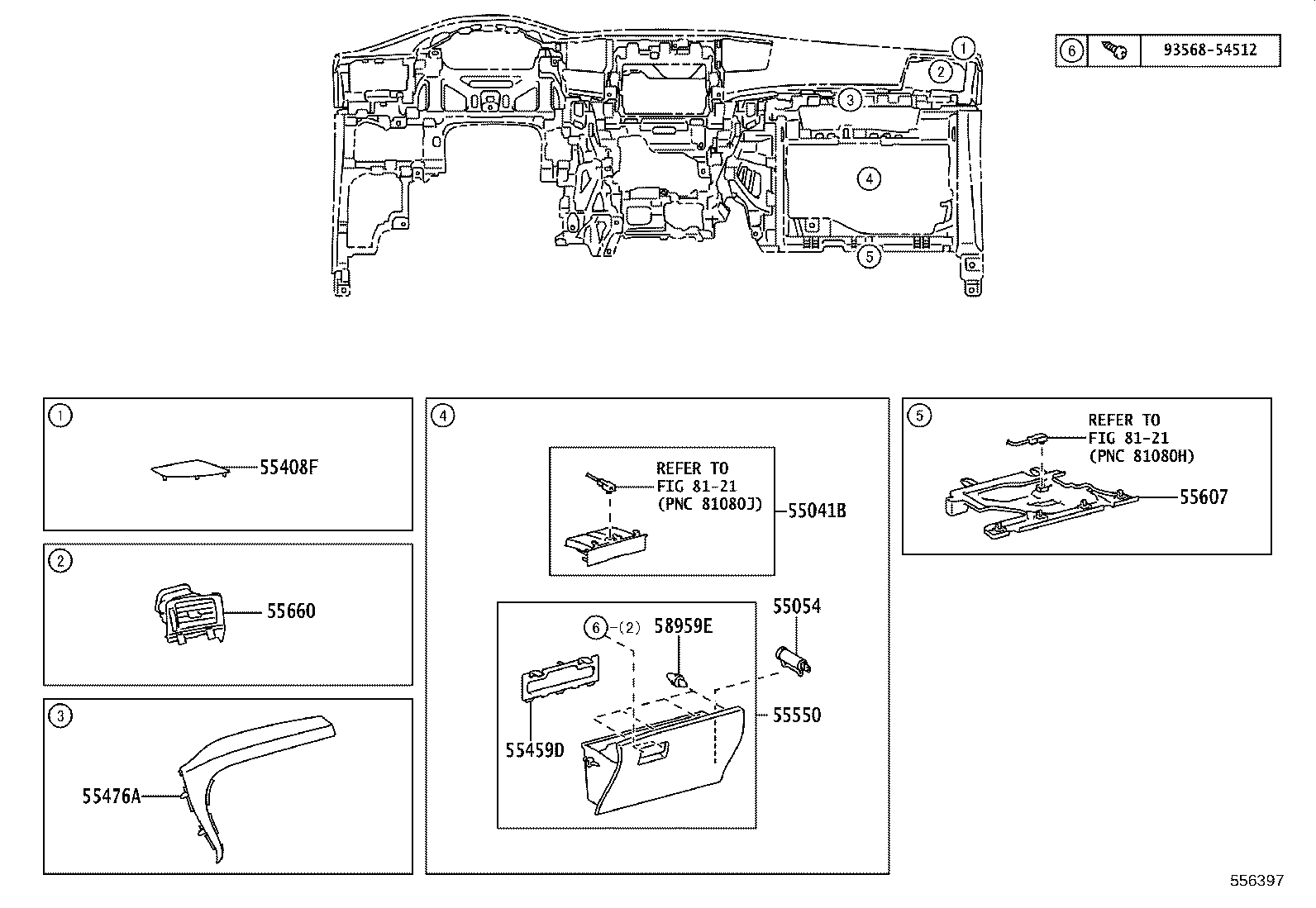

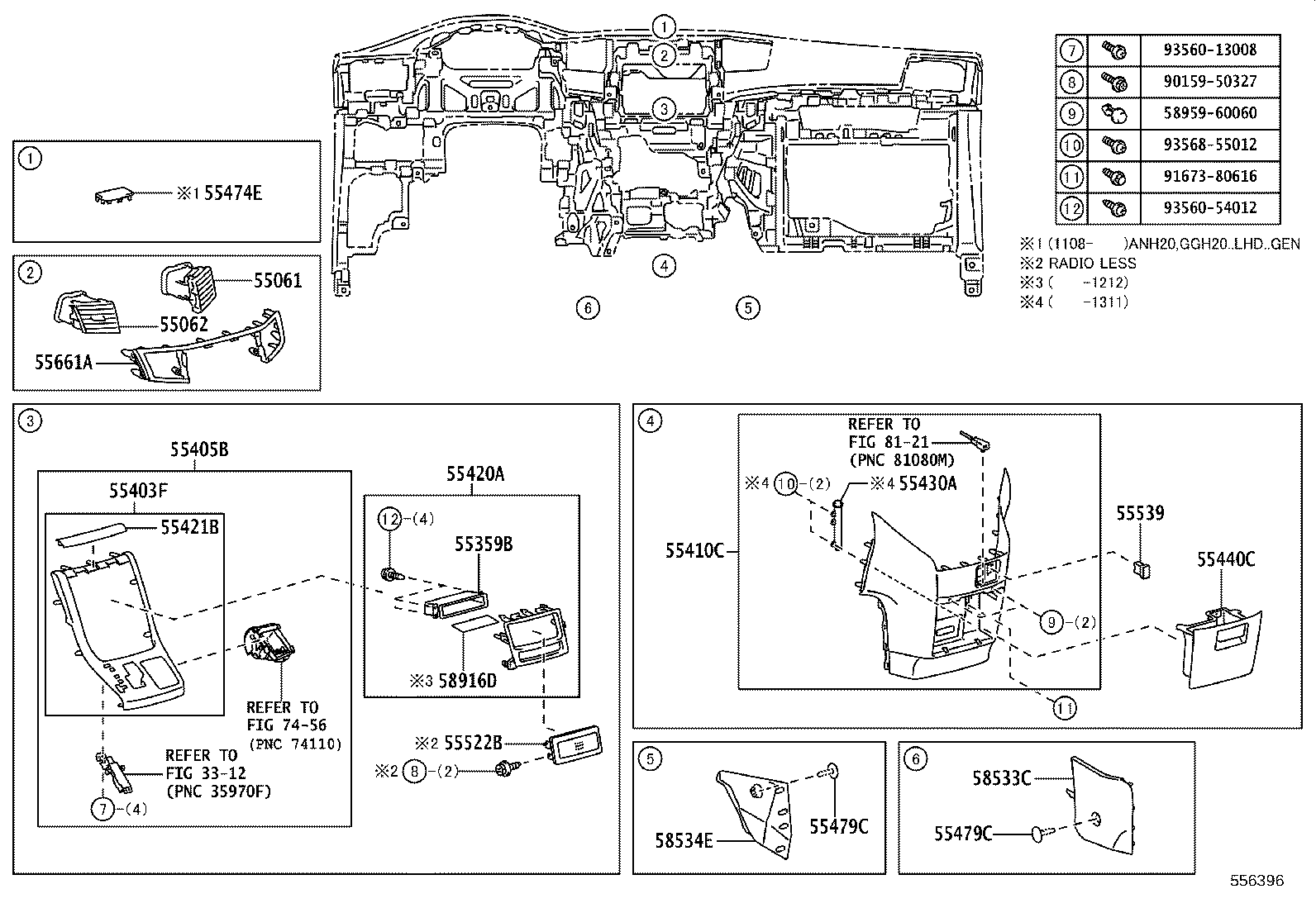

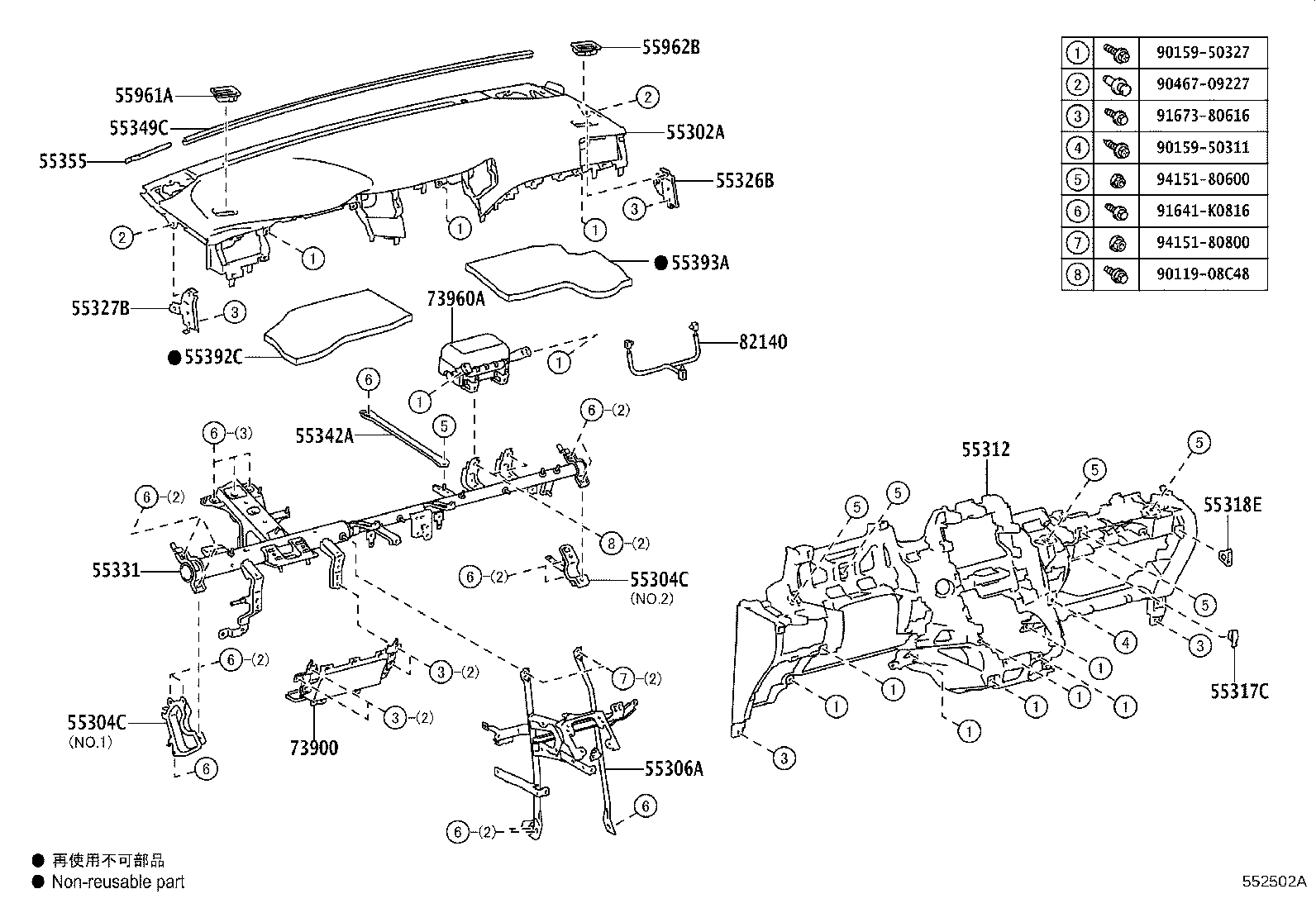

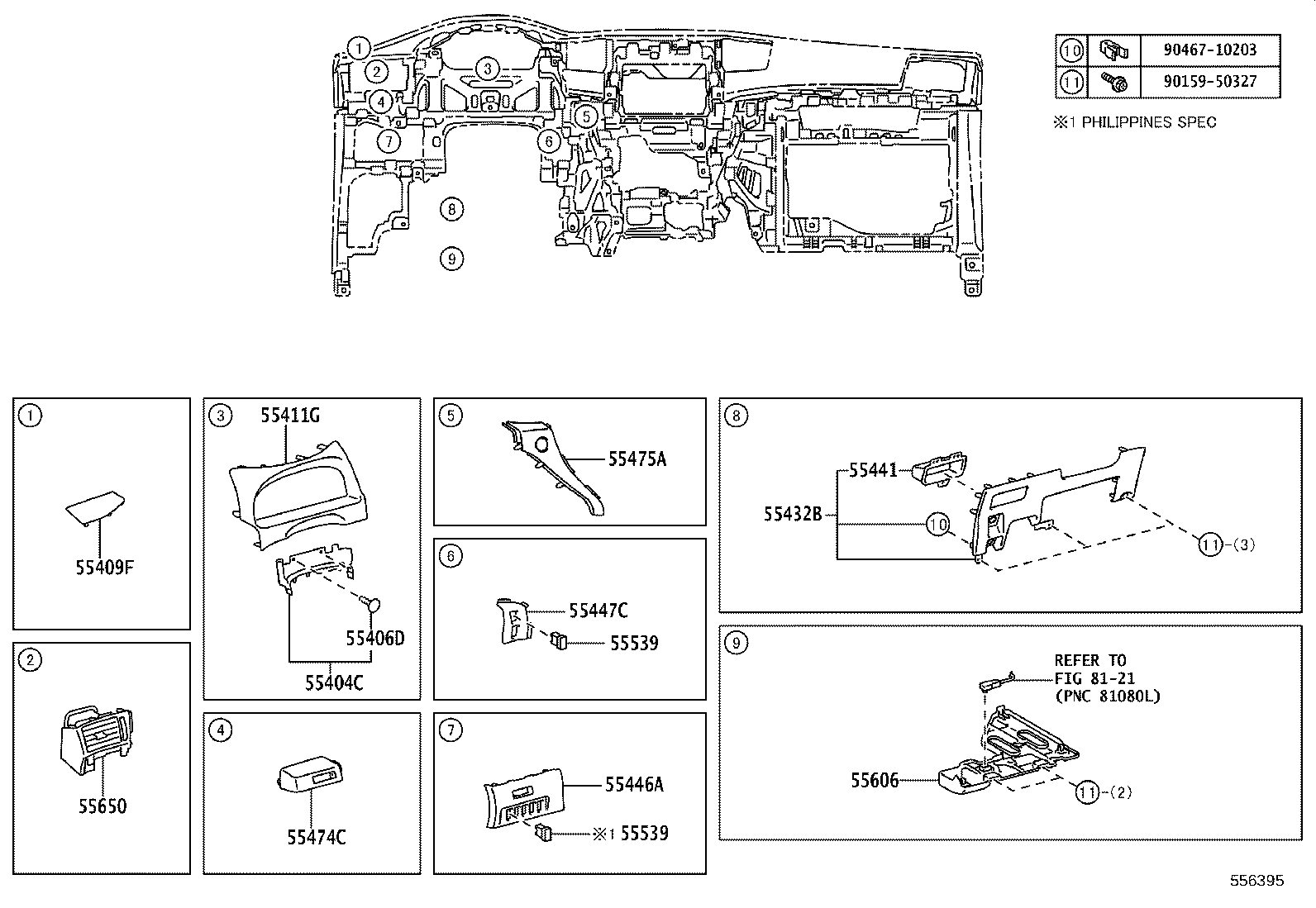

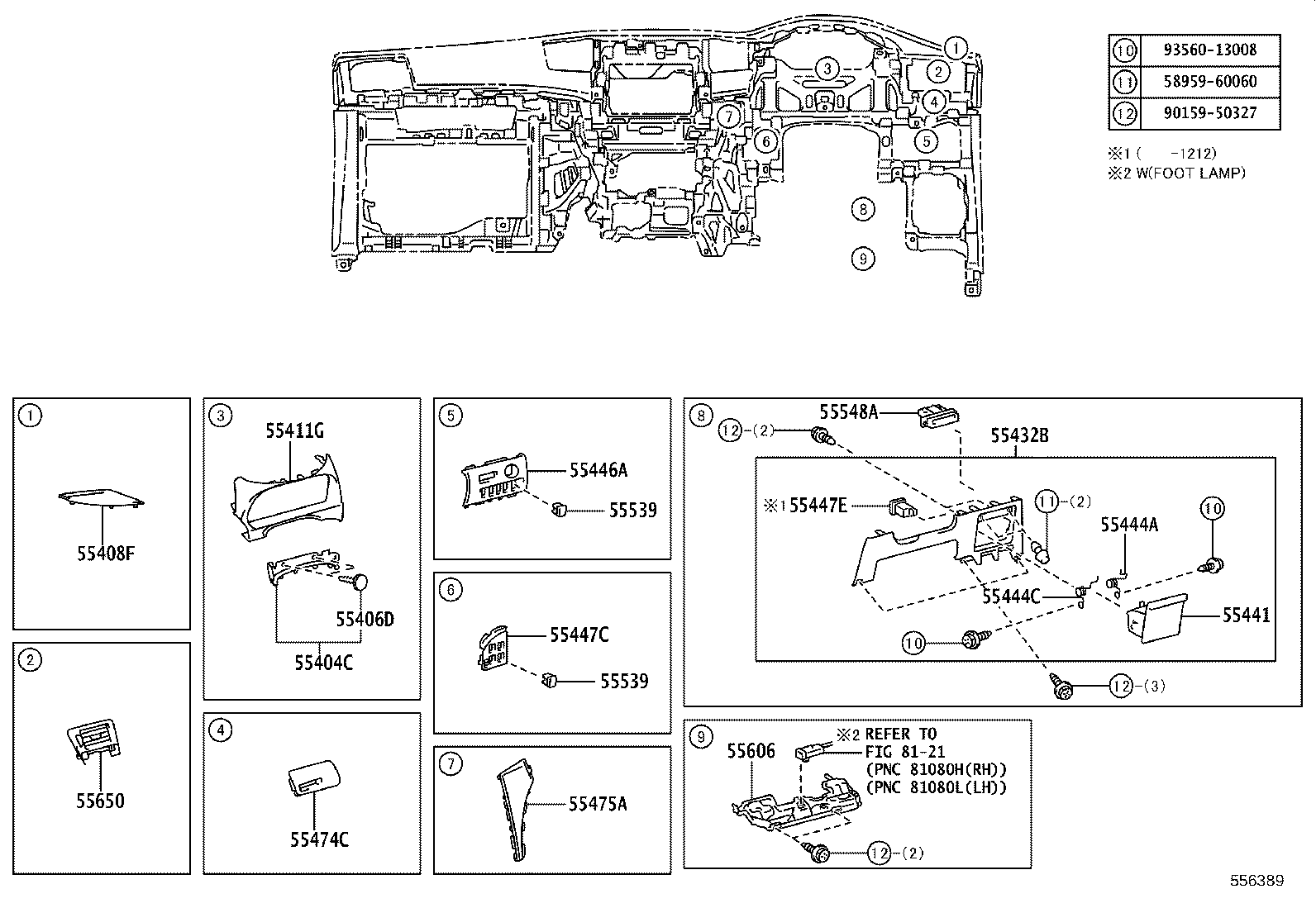

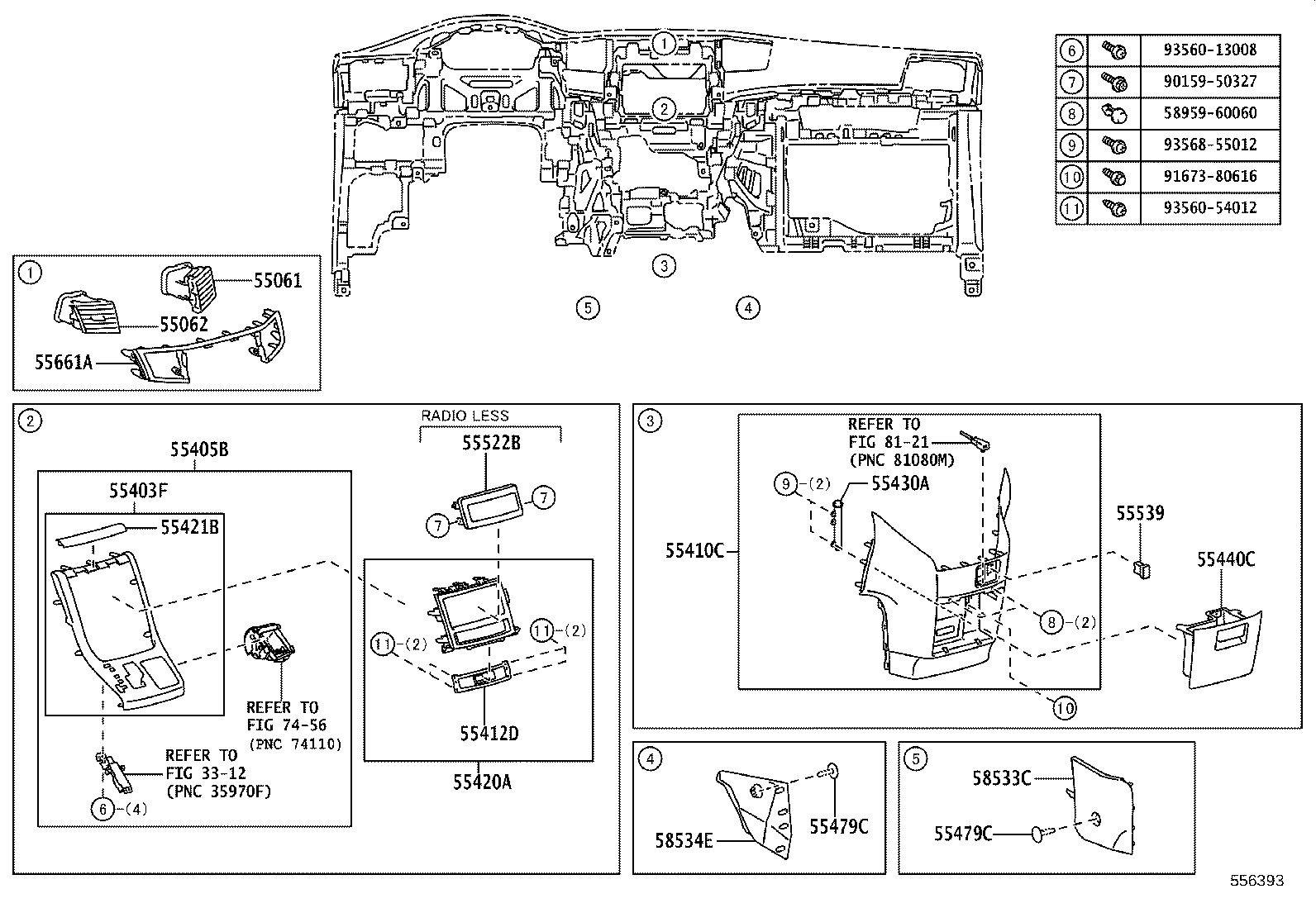

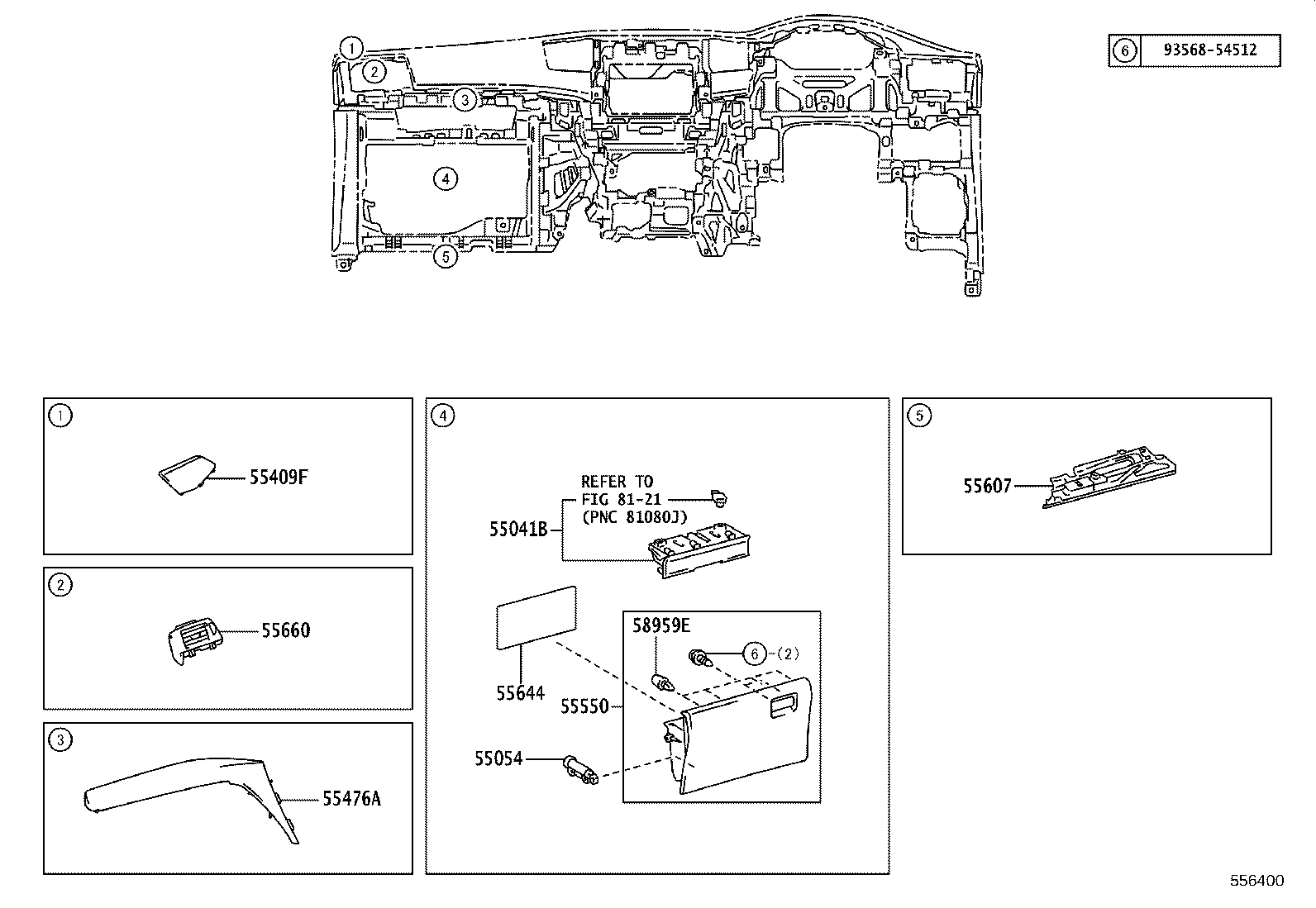

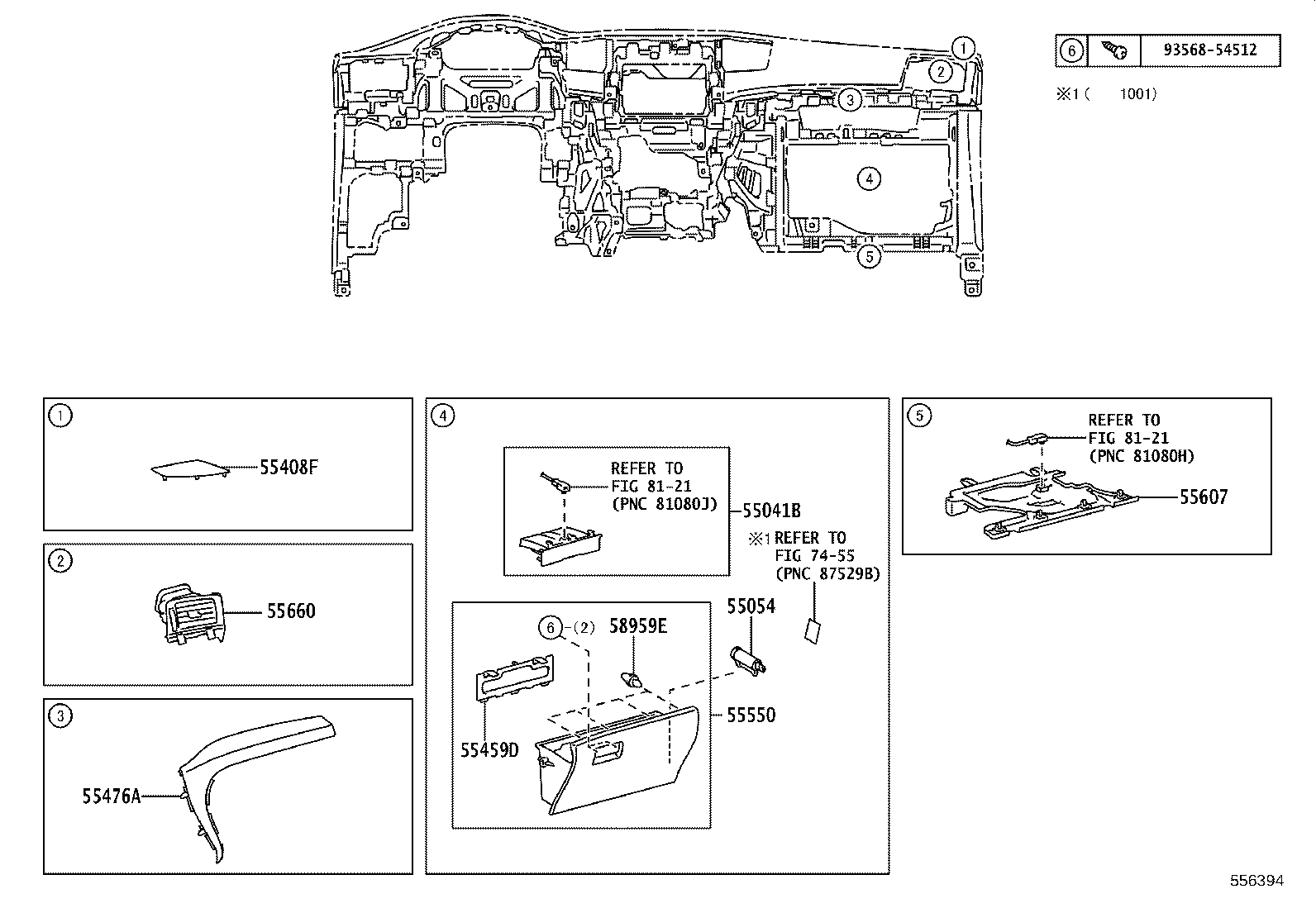

Instrument Panel & Glove Compartment
67 part groups · 14 illustrations

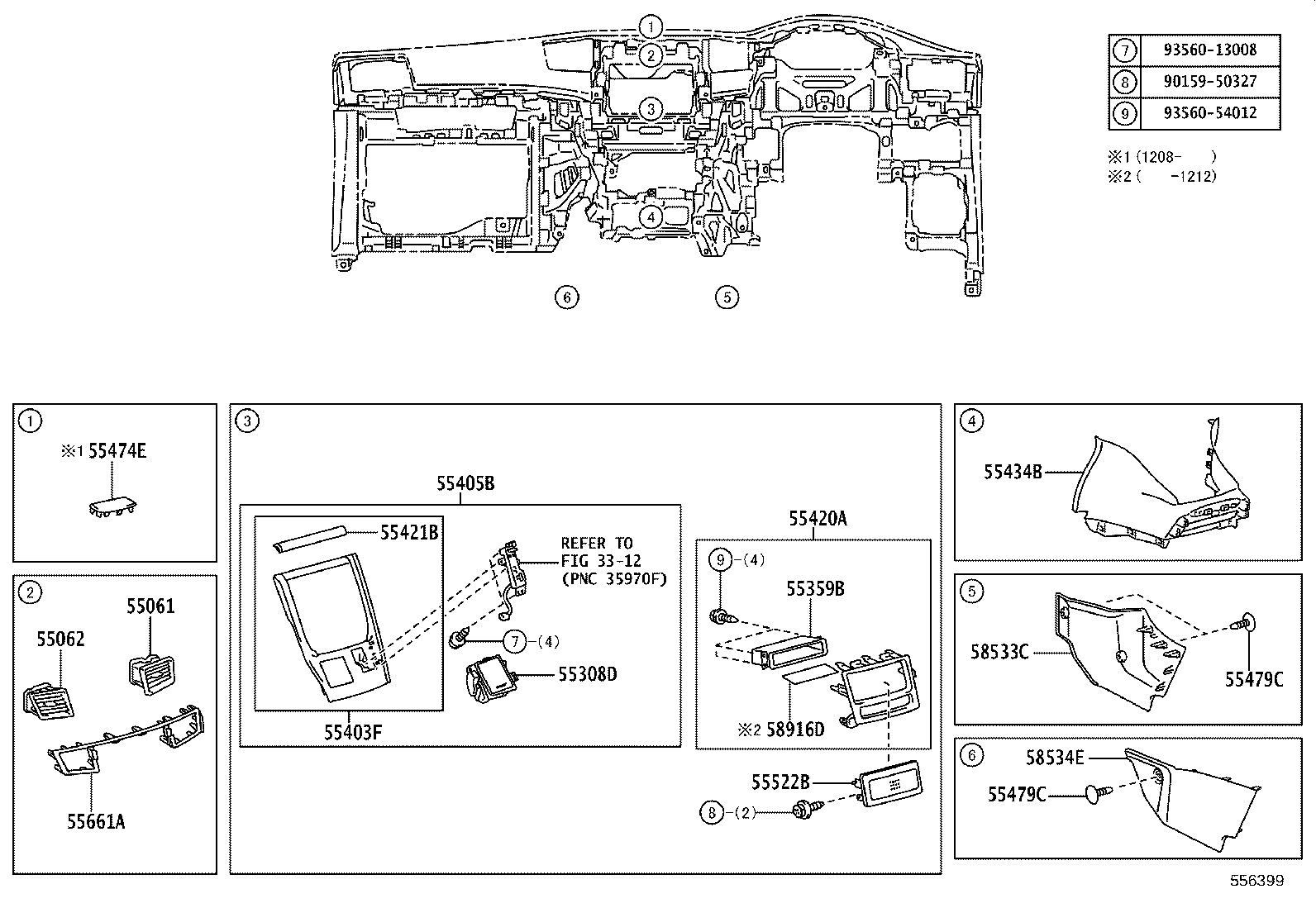

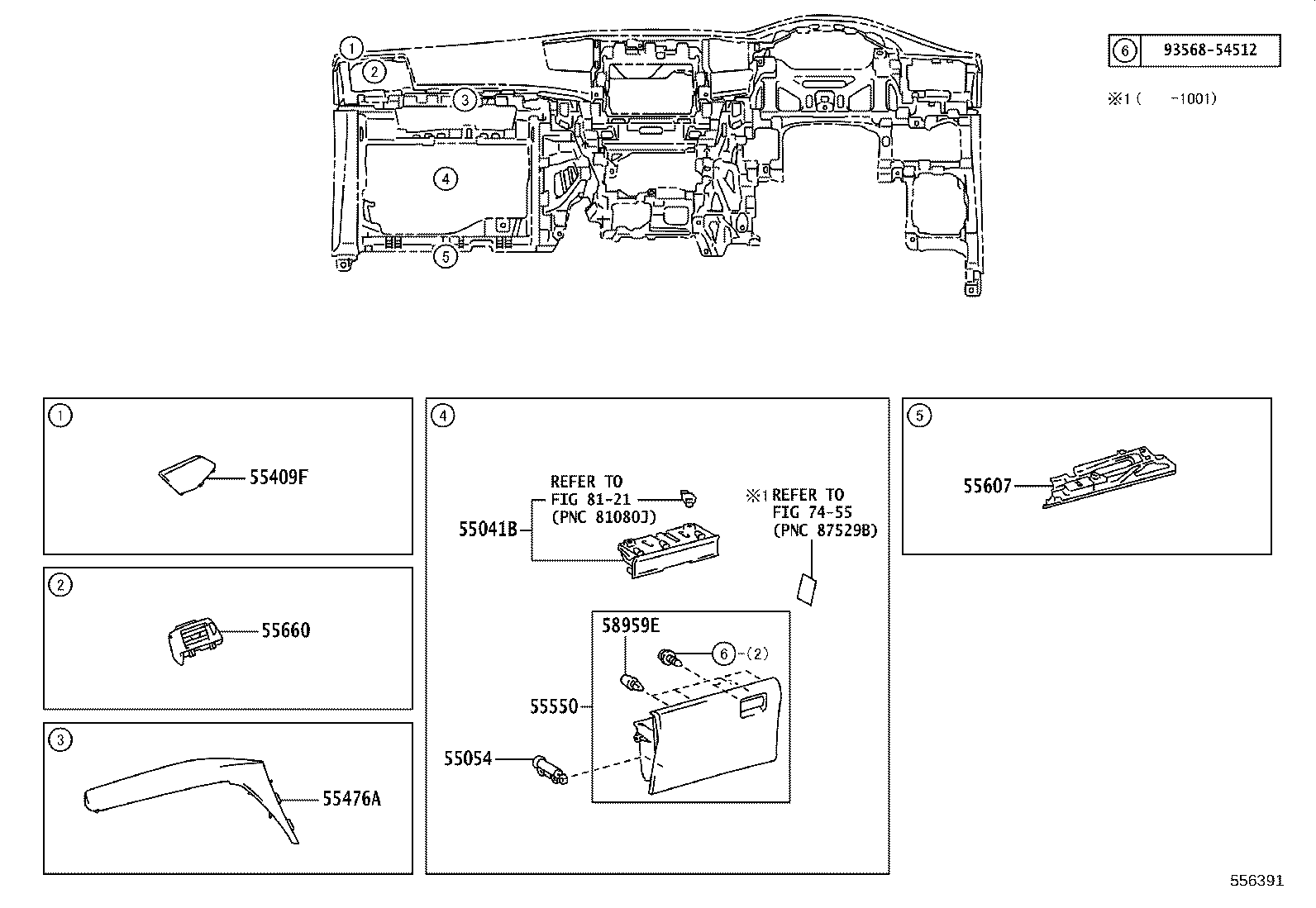

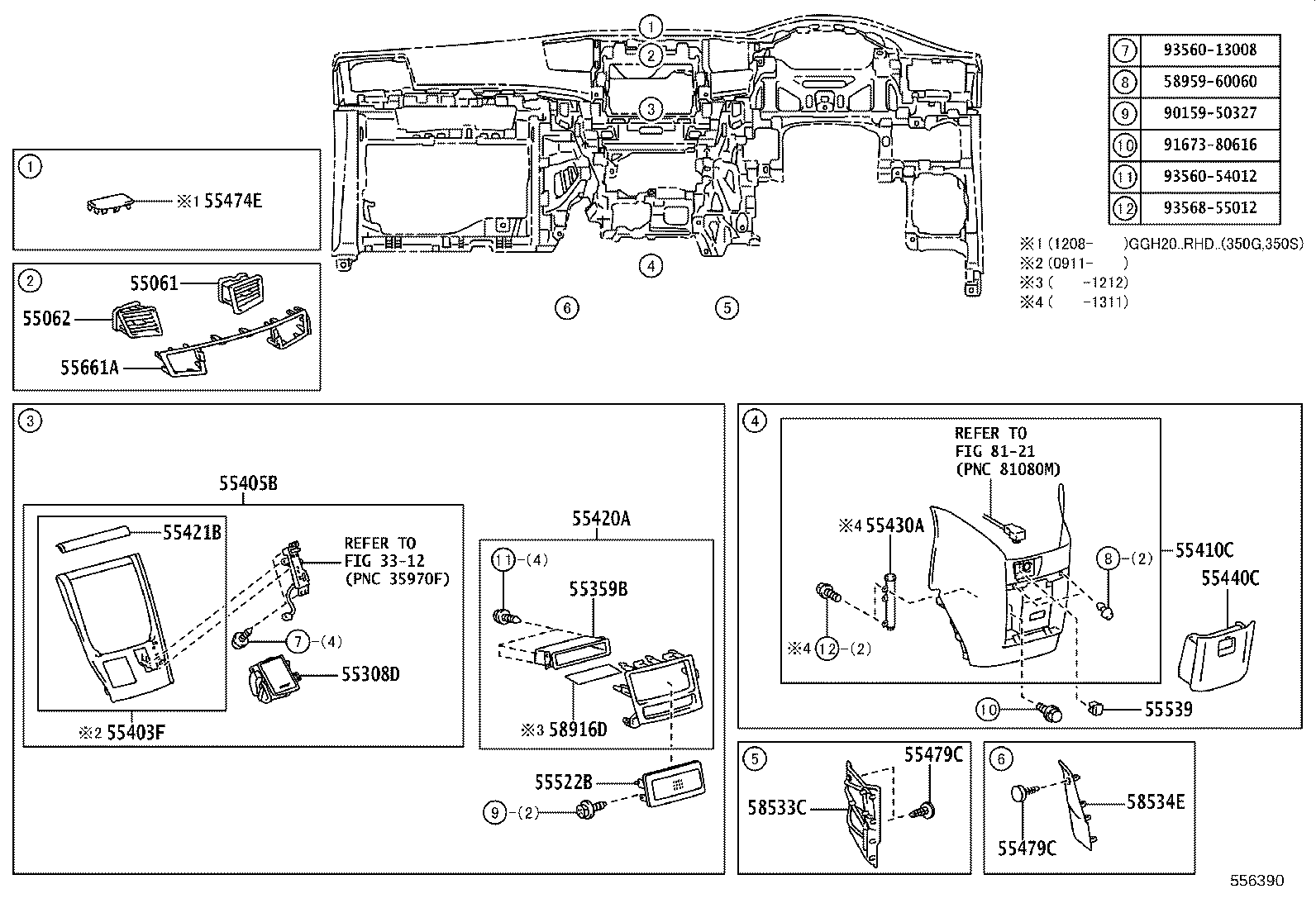

Illustrations
Part groups
| PNC | Description |
|---|---|
| 55041B | Door Sub-assy, Instrument Panel Box, NO.1 |
| 55054 | Stopper Sub-assy, Glove Compartment Door |
| 55061 | Register Sub-assy, Instrument Panel, NO.1 |
| 55062 | Register Sub-assy, Instrument Panel, N0.2 |
| 55302A | Panel Sub-assy, Instrument, Upper |
| 55304C | Bracket Sub-assy, Instrument Panel Bracket Mounting |
| 55306A | Brace Sub-assy, Instrument Panel, NO.1 |
| 55308D | Box Sub-assy, Instrument Panel, Center |
| 55312 | Panel, Instrument, Lower |
| 55317C | Patch, Instrument Side, Lower RH |
| 55318E | Patch, Instrument Side, Lower LH |
| 55326B | Stay, Instrument Panel, RH |
| 55327B | Stay, Instrument Panel, LH |
| 55331 | Reinforcement, Instrument Panel |
| 55342A | Brace, Instrument Panel TO Cowl, NO.2 |
| 55349C | Cushion, Instrument Panel |
| 55355 | Cushion, Instrument Panel, NO.1 |
| 55359B | Box, Instrument Panel, Center |
| 55391 | Cushion, Instrument Panel, Lower NO.1 |
| 55392C | Cushion, Instrument Panel, Lower NO.2 |
| 55393A | Cushion, Instrument Panel, Lower NO.3 |
| 55403F | Panel Sub-assy, Instrument Panel Finish |
| 55404C | Panel Sub-assy, Instrument Cluster Finish, NO.2 |
| 55405B | Panel Sub-assy, Instrument Cluster Finish, Center |
| 55406D | Clip(FOR PANEL, INSTRUMENT CLUSTER FINISH) |
| 55408F | Panel Sub-assy, Instrument Panel Speaker, NO.1 |
| 55409F | Panel Sub-assy, Instrument Panel Speaker, NO.2 |
| 55410C | Panel Assy, Instrument Cluster Finish |
| 55411G | Panel, Instrument Cluster Finish, NO.1 |
| 55412D | Panel, Instrument Cluster Finish, Center |
| 55420A | Panel Assy, Instrument Cluster Finish, Center |
| 55421B | Panel, Instrument Cluster Finish, Upper |
| 55430A | Damper Assy, Instrument Cluster Finish Panel |
| 55432B | Panel, Instrument Panel Finish, Lower |
| 55434B | Panel, Instrument Panel Finish, Lower Center |
| 55440C | Box Assy, Instrument Panel |
| 55441 | Box, Instrument Panel |
| 55444A | Spring, Instrument Panel Box |
| 55444C | Spring, Instrument Panel Box |
| 55446A | Base, Switch Hole, NO.1 |
| 55447C | Base, Switch Hole, NO.2 |
| 55447E | Base, Switch Hole, NO.3 |
| 55459D | Cover, Instrument, Lower LH |
| 55474C | Garnish, Instrument Cluster Finish Panel, NO.1 |
| 55474E | Panel Sub-assy, Instrument Panel Speaker, NO.3 |
| 55475A | Garnish, Instrument Cluster Finish Panel, NO.2 |
| 55476A | Garnish, Instrument Cluster Finish Panel, NO.3 |
| 55479C | Clip(FOR INSTRUMENT LOWER COVER) |
| 55522B | Cover, Radio Tuner Opening |
| 55539 | Cover, Spare Switch Hole |
| 55548A | Cover, Instrument Panel Hole |
| 55550 | Door Assy, Glove Compartment |
| 55606 | Cover Sub-assy, Instrument Panel Under, NO.1 |
| 55607 | Cover Sub-assy, Instrument Panel Under, NO.2 |
| 55644 | Pad, Instrument Panel Under Silencer, NO.2 |
| 55650 | Register Assy, Instrument Panel, NO.1 |
| 55660 | Register Assy, Instrument Panel, NO.2 |
| 55661A | Bezel, Instrument Panel Register |
| 55961A | Nozzle, Side Defroster, RH |
| 55962B | Nozzle, Side Defroster, LH |
| 58533C | Cover, Floor Carpet, Center RH |
| 58534E | Cover, Floor Carpet, Center LH |
| 58916D | Mat, Box Bottom |
| 58959E | Cushion, Console Compartment Door |
| 73900 | Airbag Assy, Instrument Panel, Lower NO.1 |
| 73960A | Airbag Assy, Instrument Panel Passenger W/O Door |
| 82140 | Wire Assy, Instrument Panel |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
