Toyota Alphard/Vellfire
2023-06 → present · chassis AAHH4#,AAHP45,AGH40,TAHA40 · catalogue 713250 · General
Supported model
Data version 2024-10

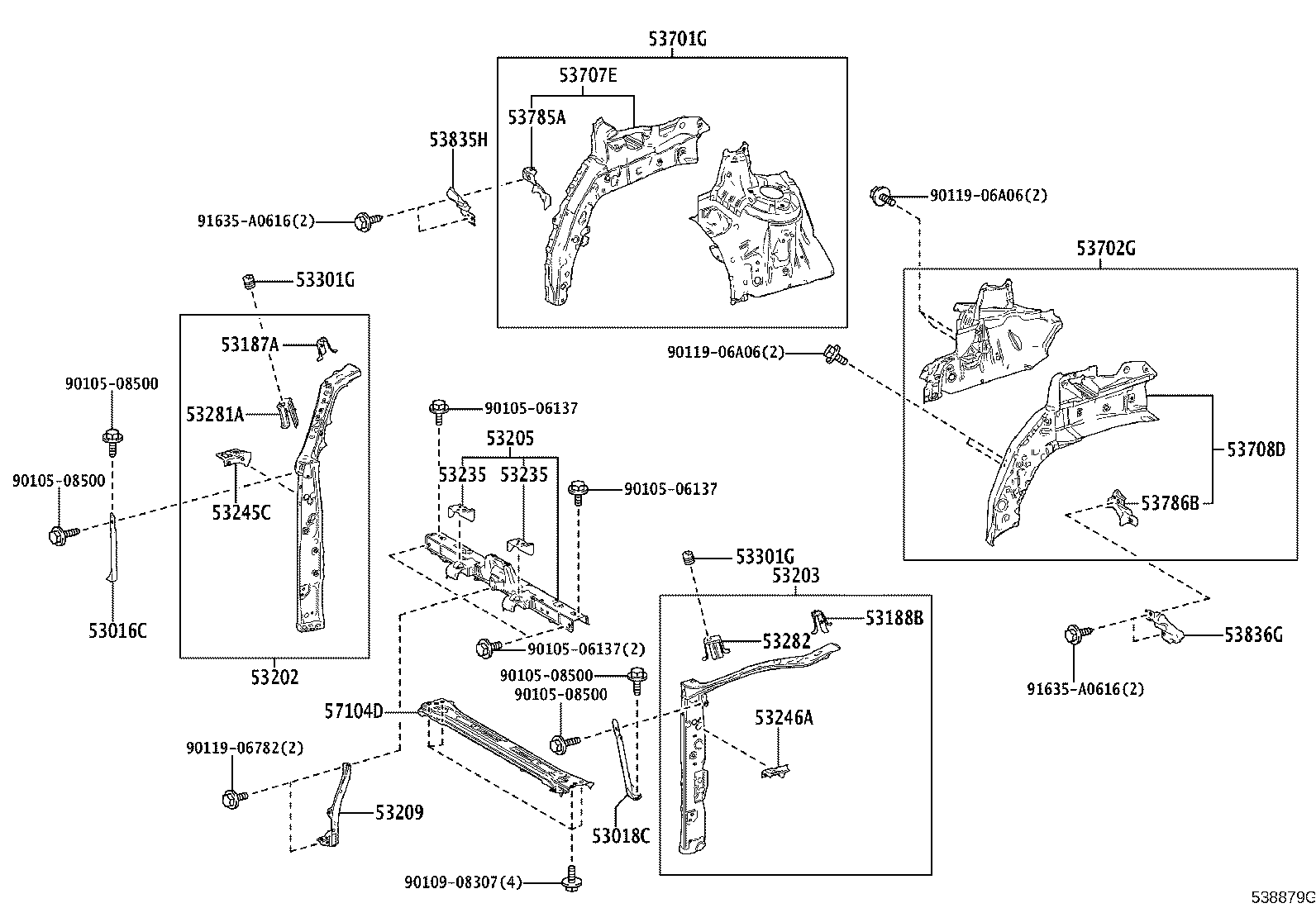

Front Fender Apron & Dash Panel
44 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16561C | Seal, Radiator TO Support, NO.1 |
| 16562M | Seal, Radiator TO Support, NO.2 |
| 16563D | Seal, Radiator TO Support, NO.3 |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |
| 53016C | Rod Sub-assy, Radiator Brace, RH |
| 53018C | Rod Sub-assy, Radiator Brace, LH |
| 53187A | Stay, Radiator Support, RH |
| 53188B | Stay, Radiator Support, LH |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53209 | Brace Sub-assy, Hood Lock |
| 53235 | Bracket, Horn Mounting |
| 53245C | Bracket, Headlamp Mounting, Upper RH |
| 53246A | Bracket, Headlamp Mounting, Upper LH |
| 53281A | Reinforcement, Front Body Mounting, RH |
| 53282 | Reinforcement, Front Body Mounting, LH |
| 53292A | Seal, Radiator Support, Upper |
| 53301G | Cushion, Hood Bumper |
| 53701G | Apron Sub-assy, Front Fender, RH |
| 53702G | Apron Sub-assy, Front Fender, LH |
| 53707E | Apron Sub-assy, Fender Side, RH |
| 53708D | Apron Sub-assy, Fender Side, LH |
| 53785A | Gusset, Front Fender Apron, Upper RH |
| 53786B | Gusset, Front Fender Apron, Upper LH |
| 53835H | Brace, Front Fender TO Extension, RH |
| 53836G | Brace, Front Fender TO Extension, LH |

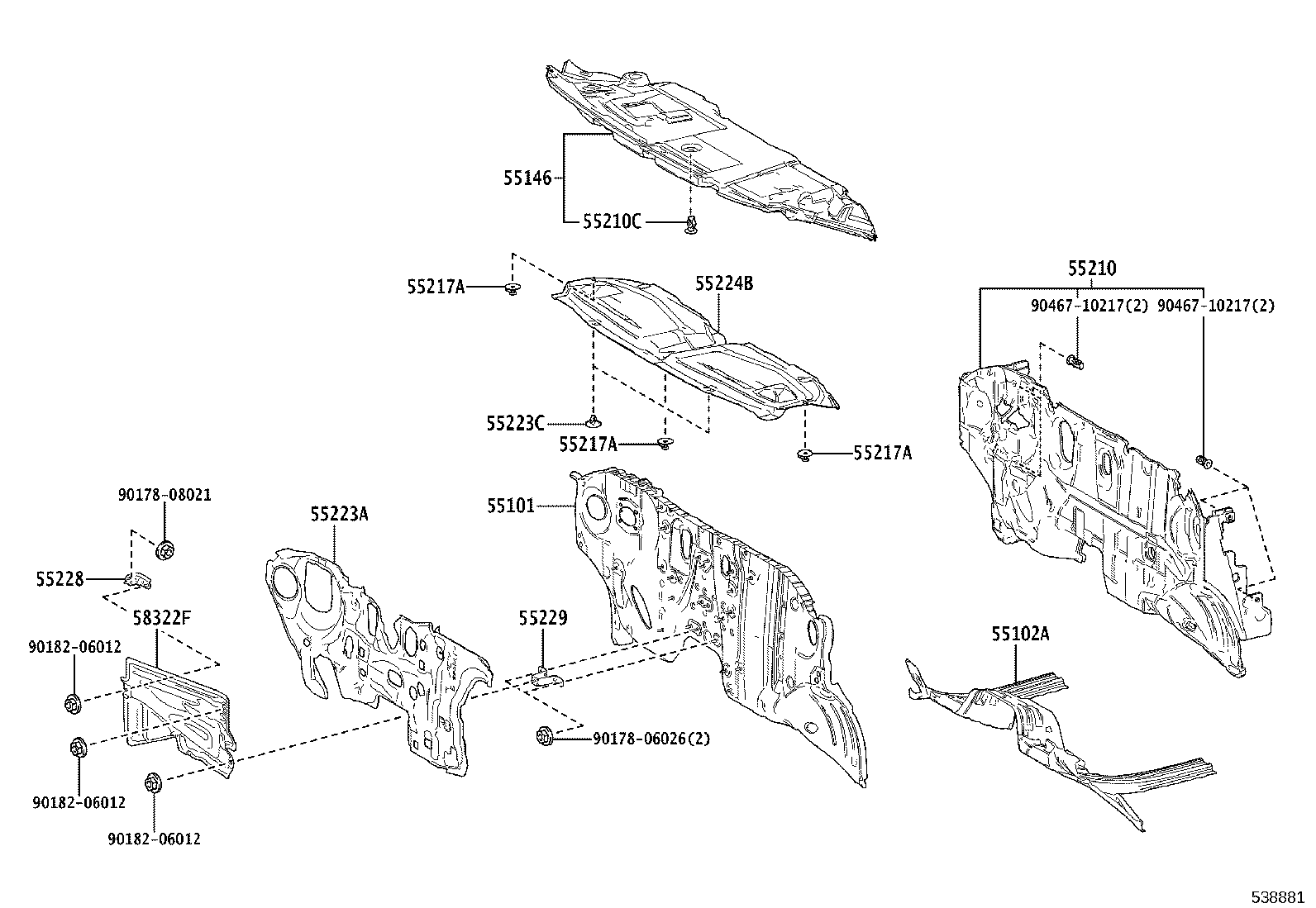

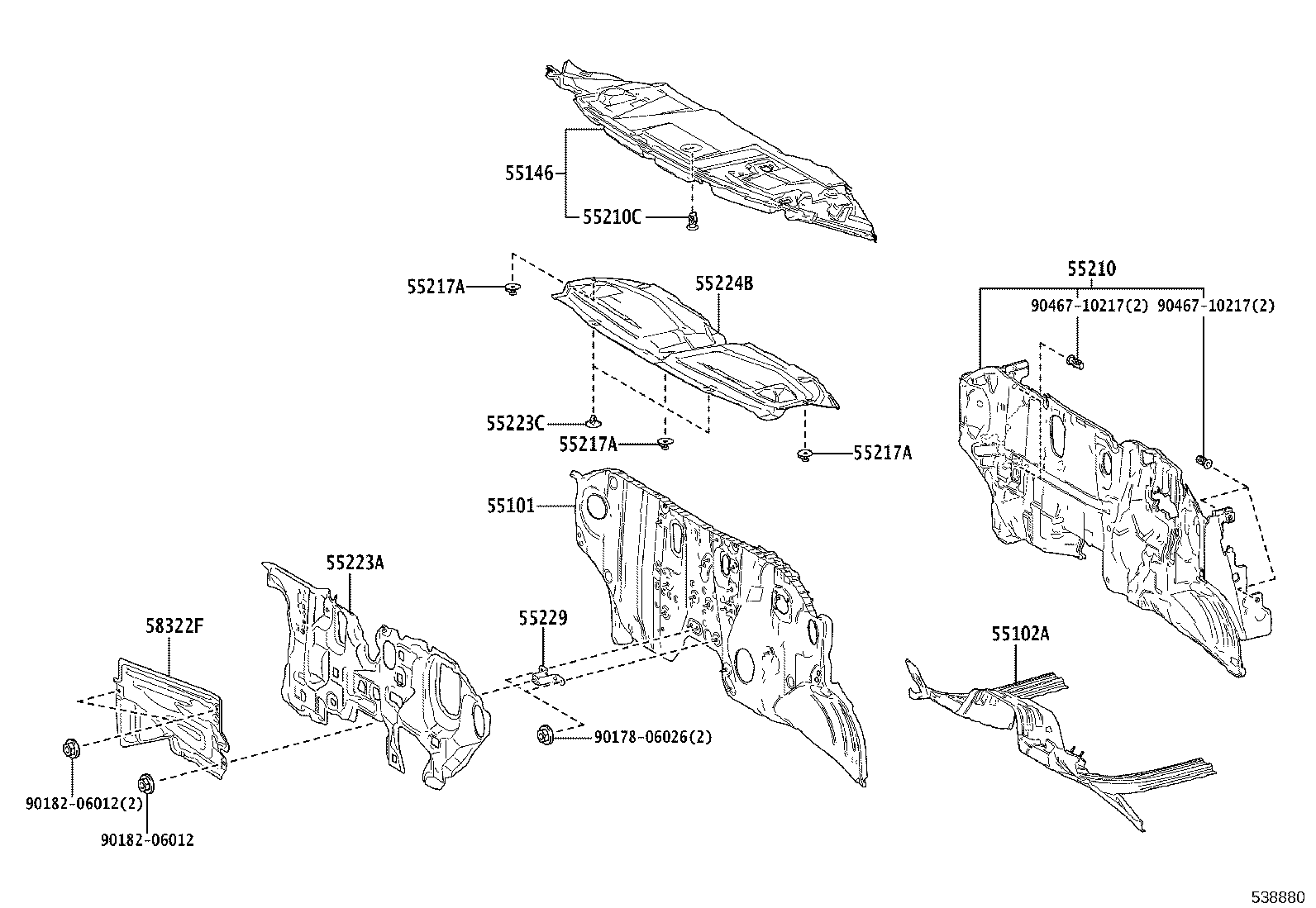

| 55101 | Panel Sub-assy, Dash |
| 55102A | Panel Sub-assy, Dash, Lower |
| 55146 | Insulator, Dash Panel Heat |
| 55210 | Insulator Assy, Dash Panel |
| 55210C | Clip |
| 55217A | Retainer, Dash Panel Silencer |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
| 55224B | Insulator, Dash Panel, Outer NO.2 |
| 55228 | Plate, Dash Panel Insulator, NO.5 |
| 55229 | Plate, Dash Panel Insulator, NO.4 |
| 57104D | Member Sub-assy, Front Cross |
| 58322F | Insulator, Dash Panel Heat |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
