Toyota Alphard/Vellfire
2023-06 → present · chassis AAHH4#,AAHP45,AGH40,TAHA40 · catalogue 713250 · General
Supported model
Data version 2024-10

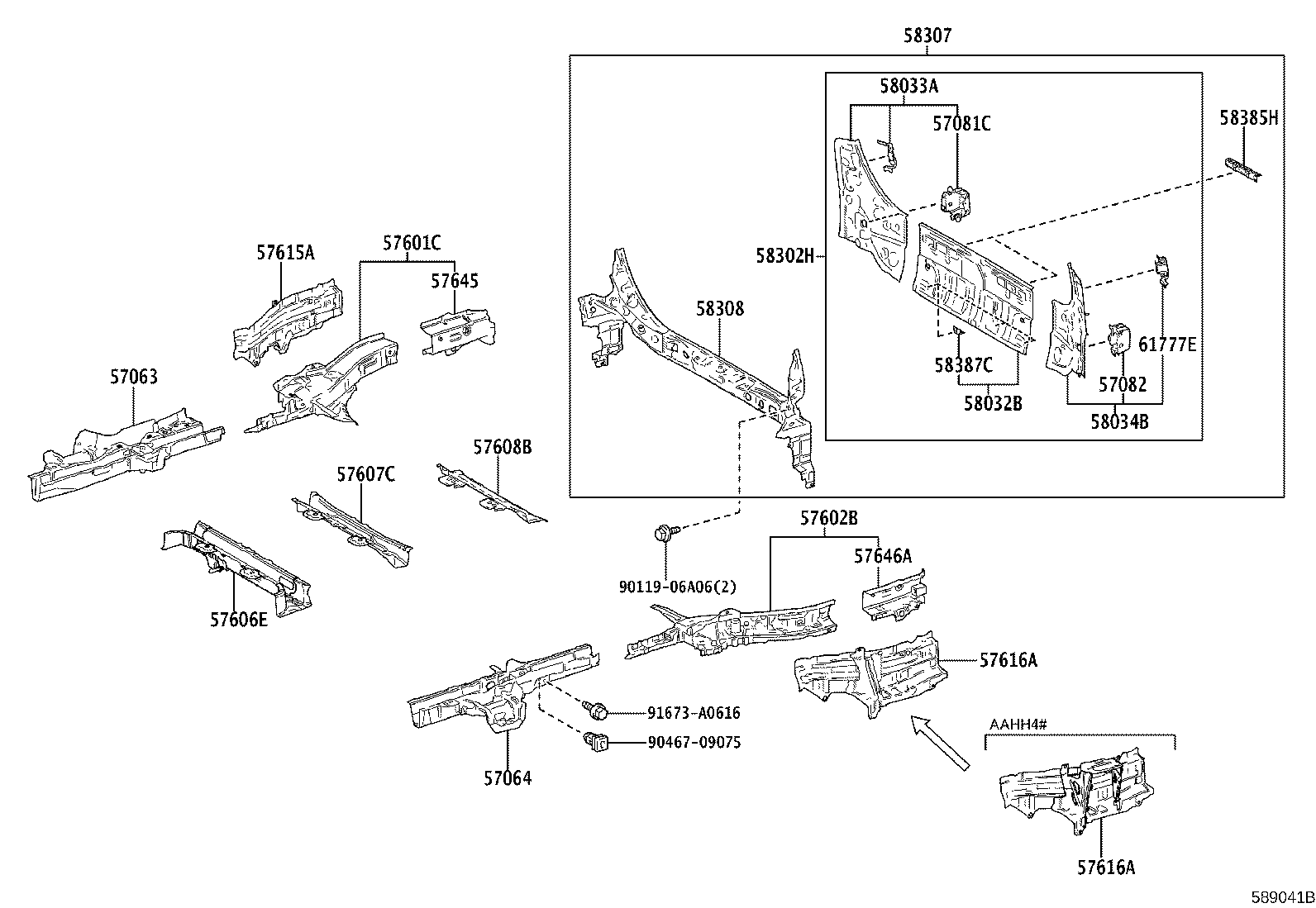

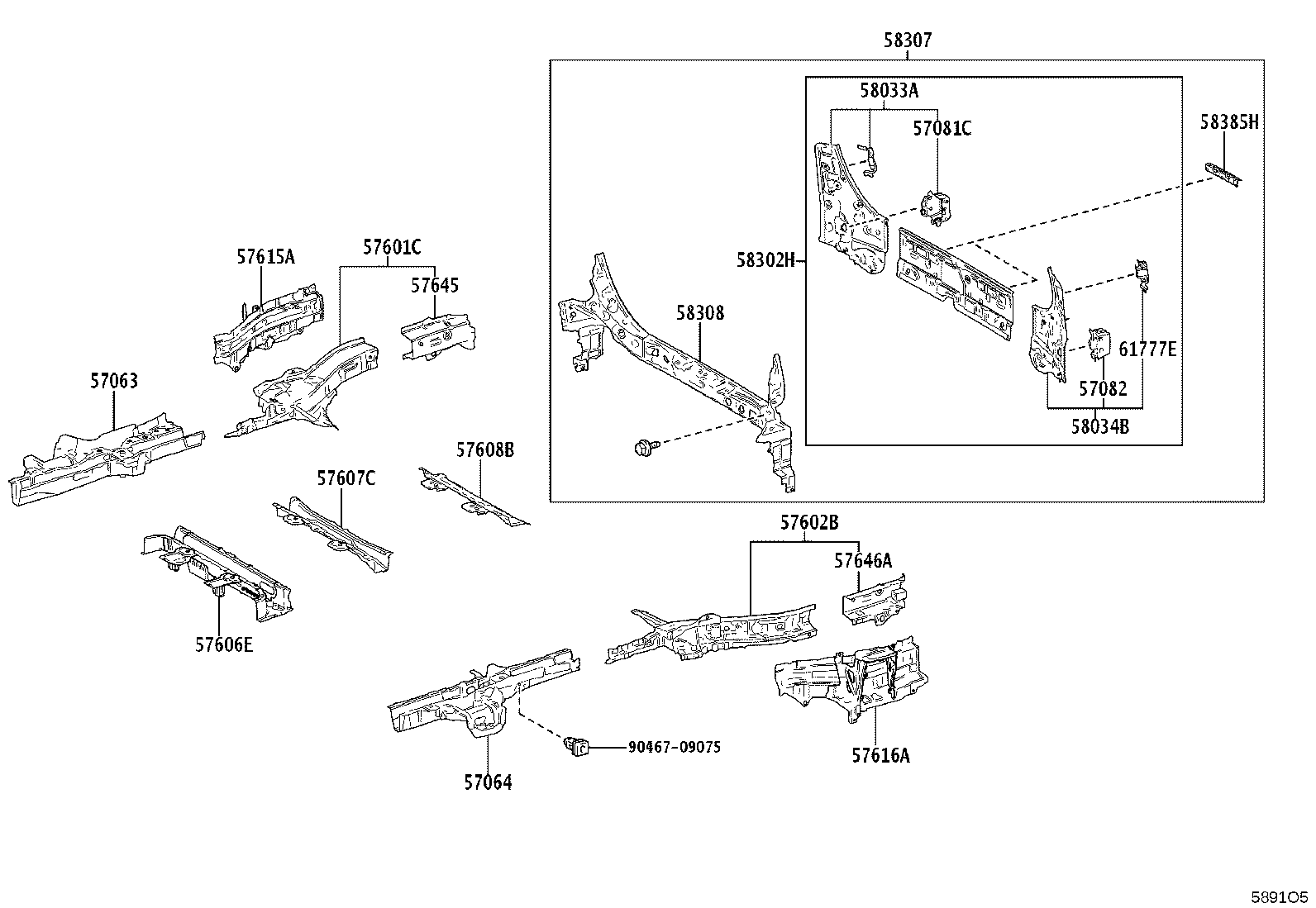

Rear Floor Panel & Rear Floor Member
44 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

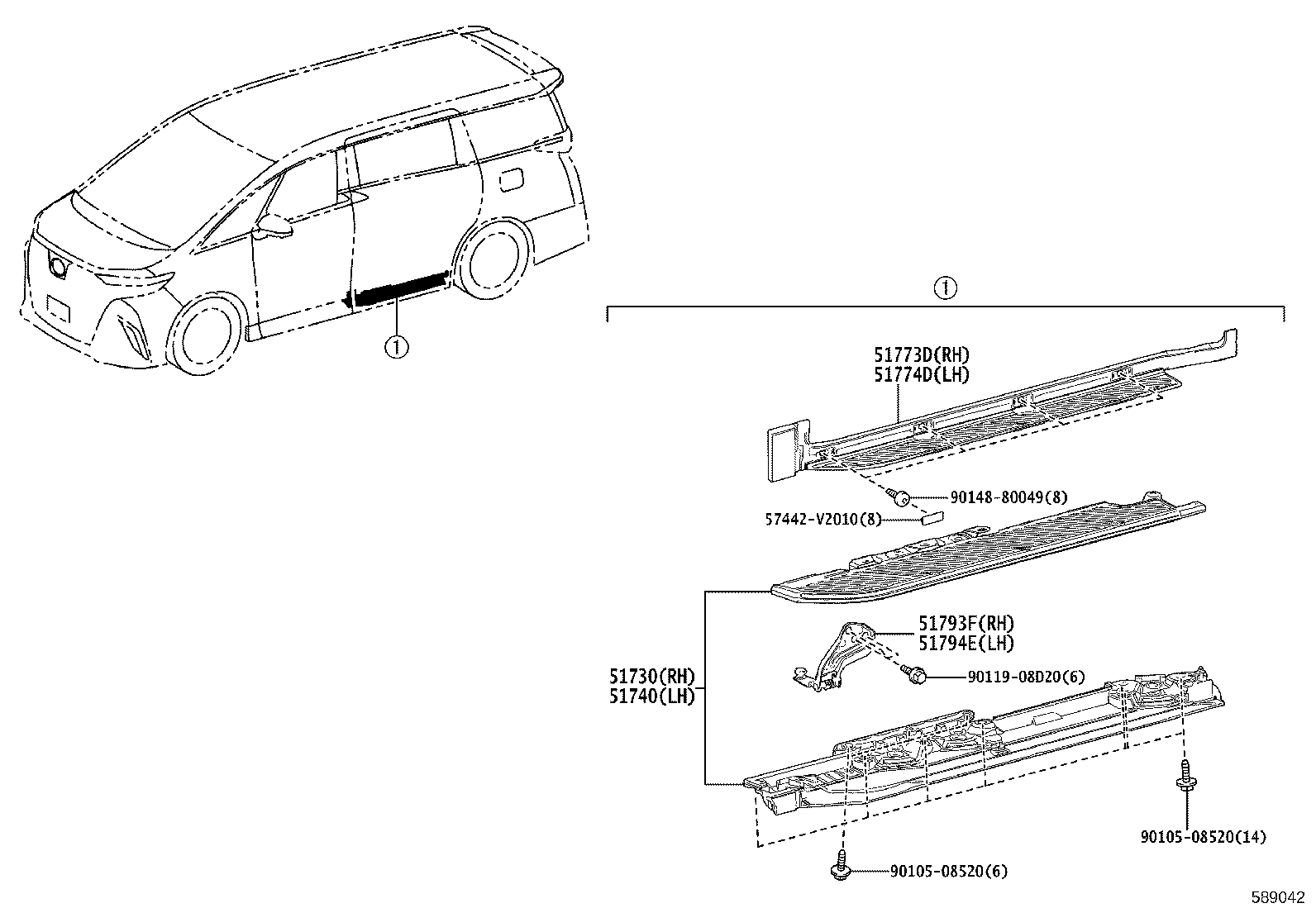

| 51730 | Step Assy, Rear Floor, RH |
| 51740 | Step Assy, Rear Floor, LH |
| 51773D | Cover, Step Plate, RH |
| 51774D | Cover, Step Plate, LH |
| 51793F | Bracket, Side Step, NO.1 RH |
| 51794E | Bracket, Side Step, NO.1 LH |
| 57063 | Bracket Sub-assy, Fuel Tank Mounting, Rear RH |
| 57064 | Bracket Sub-assy, Fuel Tank Mounting, Rear LH |
| 57081C | Bracket Sub-assy, Rear Bumper Arm Support, RH |
| 57082 | Bracket Sub-assy, Rear Bumper Arm Support, LH |
| 57601C | Member Sub-assy, Rear Floor Side, RH |
| 57602B | Member Sub-assy, Rear Floor Side, Front LH |
| 57606E | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57607C | Member Sub-assy, Rear Floor Cross, NO.3 |
| 57608B | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57615A | Member, Rear Floor Side, Rear RH |
| 57616A | Member, Rear Floor Side, Rear LH |
| 57645 | Reinforcement, Rear Side Member, RH |
| 57646A | Reinforcement, Rear Side Member, LH |
| 58032B | Panel Sub-assy, Rear Floor, Center |
| 58033A | Reinforce Sub-assy, Body Lower Back, RH |
| 58034B | Reinforce Sub-assy, Body Lower Back, LH |
| 58039A | Reinforcement Sub-assy, Rear Floor Panel |
| 58203G | Reinforcement Sub-assy, Center Floor Panel, RH. |
| 58204L | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58205E | Reinforce Sub-assy, Rear Seat Hinge |

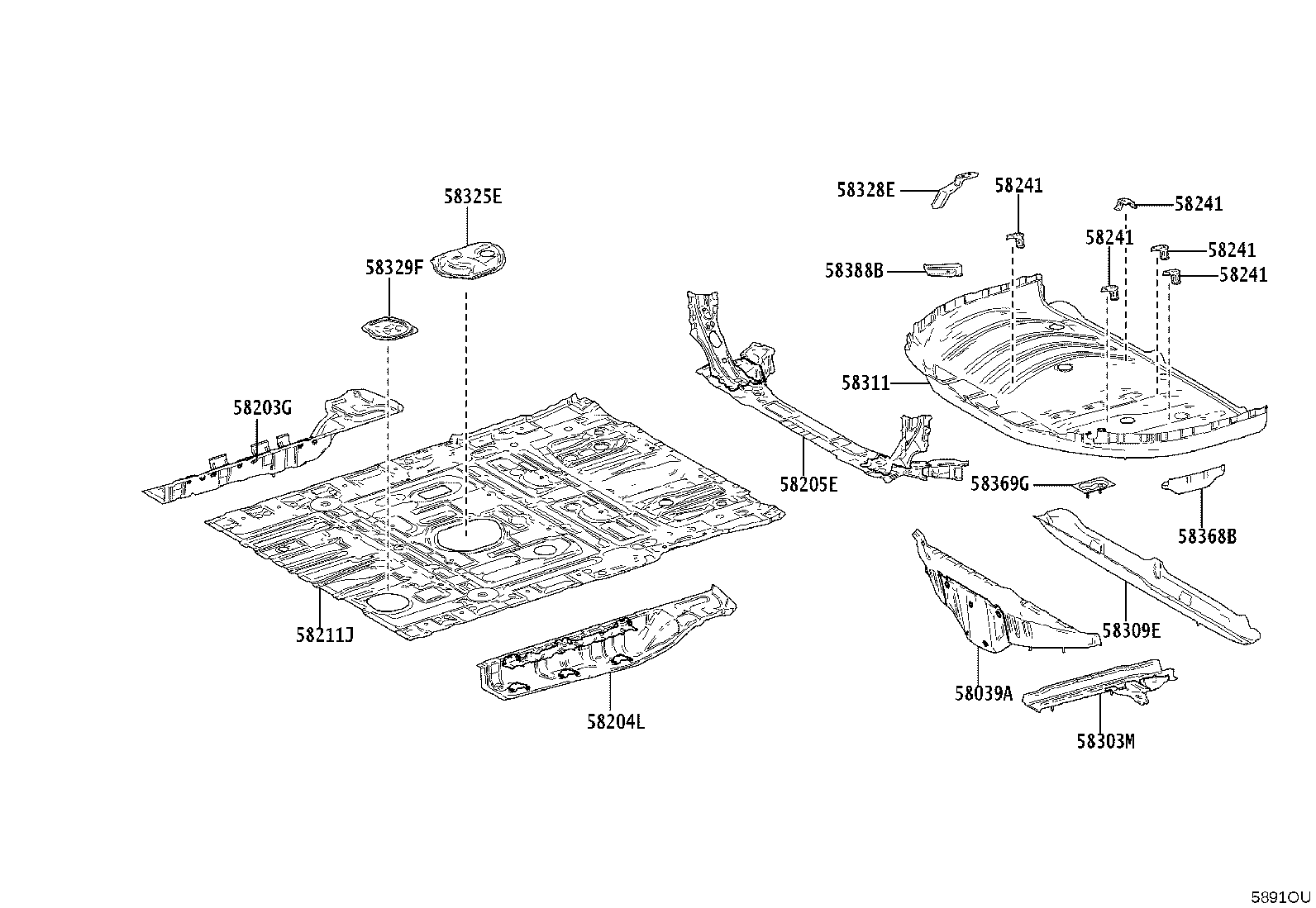

| 58211J | Pan, Center Floor |
| 58241 | Bracket, Jack |
| 58302H | Panel Sub-assy, Lower Back |
| 58303M | Reinforce Sub-assy, Rear Bumper Arm Support |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308 | Panel Sub-assy, Body Lower Back, Inner |
| 58309E | Plate Sub-assy, Rear Floor |
| 58311 | Pan, Rear Floor |
| 58325E | Cover, Rear Floor Service Hole |
| 58328E | Bracket, Jack Rest |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58351A | Bracket, Spare Wheel Carrier |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58369G | Bracket, Fuel Tube, NO.3 |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58387C | Plate, Rear Floor Finish |
| 58388B | Bracket, Plate Rear Floor |
| 61777E | Retainer, Lower Back Panel |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
