Toyota Alphard/Vellfire
2023-06 → present · chassis AAHH4#,AAHP45,AGH40,TAHA40 · catalogue 713250 · General
Supported model
Data version 2024-10
DC/DC Converter & Charger(BEV OR FCEV)
25 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16268R | Pipe, Water By-pass |
| 58209G | Cover Sub-assy, Battery Box |
| 58409E | Lid Sub-assy, Battery Charger Connector Opening |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77305B | Lid Sub-assy, EV Charger |
| 77359A | Seal, Fuel Filler Opening Lid Lock |
| 82H21B | Cover, Connector |

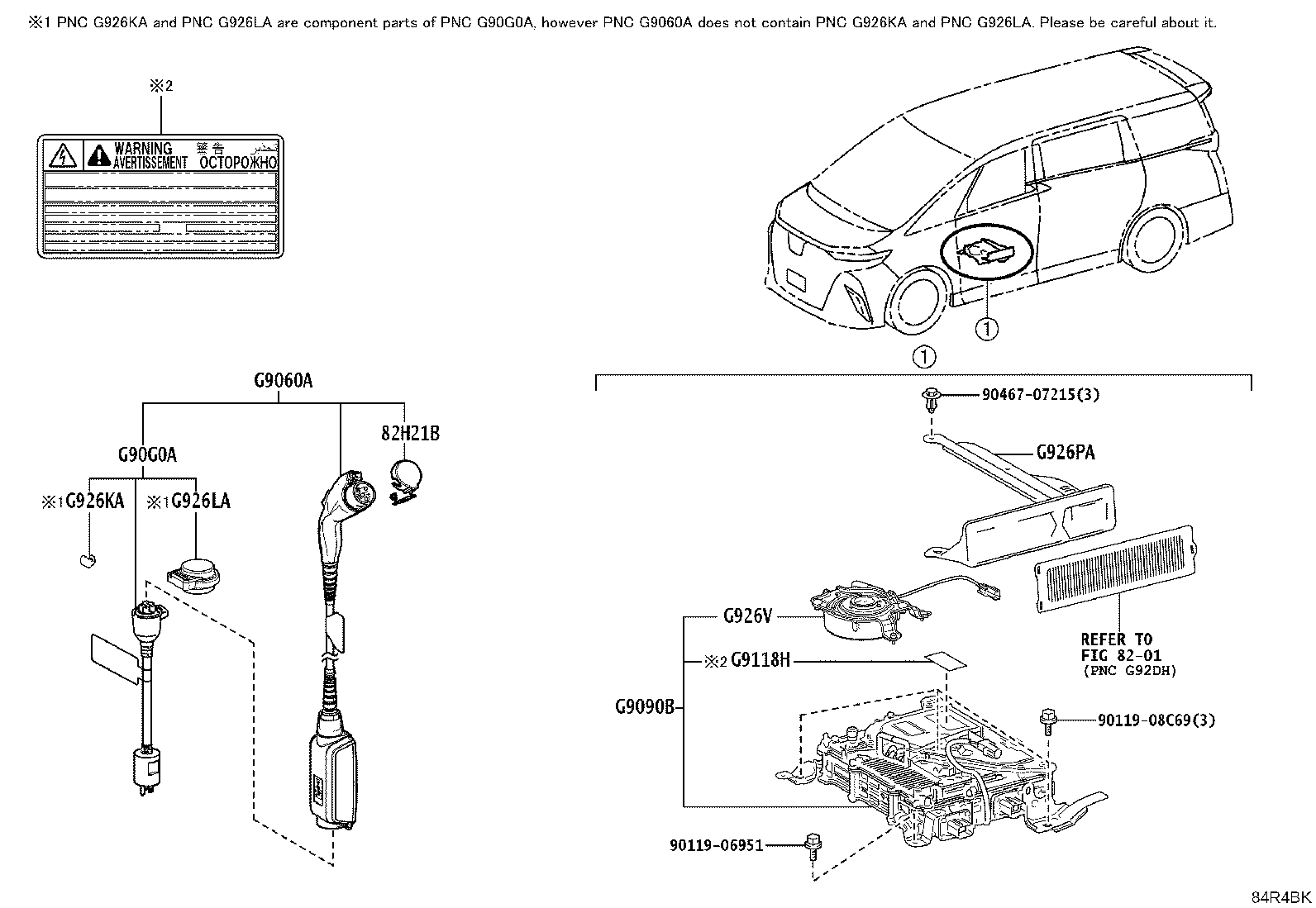

| G9060A | Cable Assy, Electric Vehicle Charger |
| G9060B | Cover, Connector |
| G9081C | Cable, AC Charger Inlet |
| G9090B | Charger Assy, Electric Vehicle |
| G90G0A | Plug Assy, Cable EV Charger |
| G90H0 | Indicator Assy, EV Charger Lid |
| G9118H | Label, EV Unit Controller Caution, NO.1 |

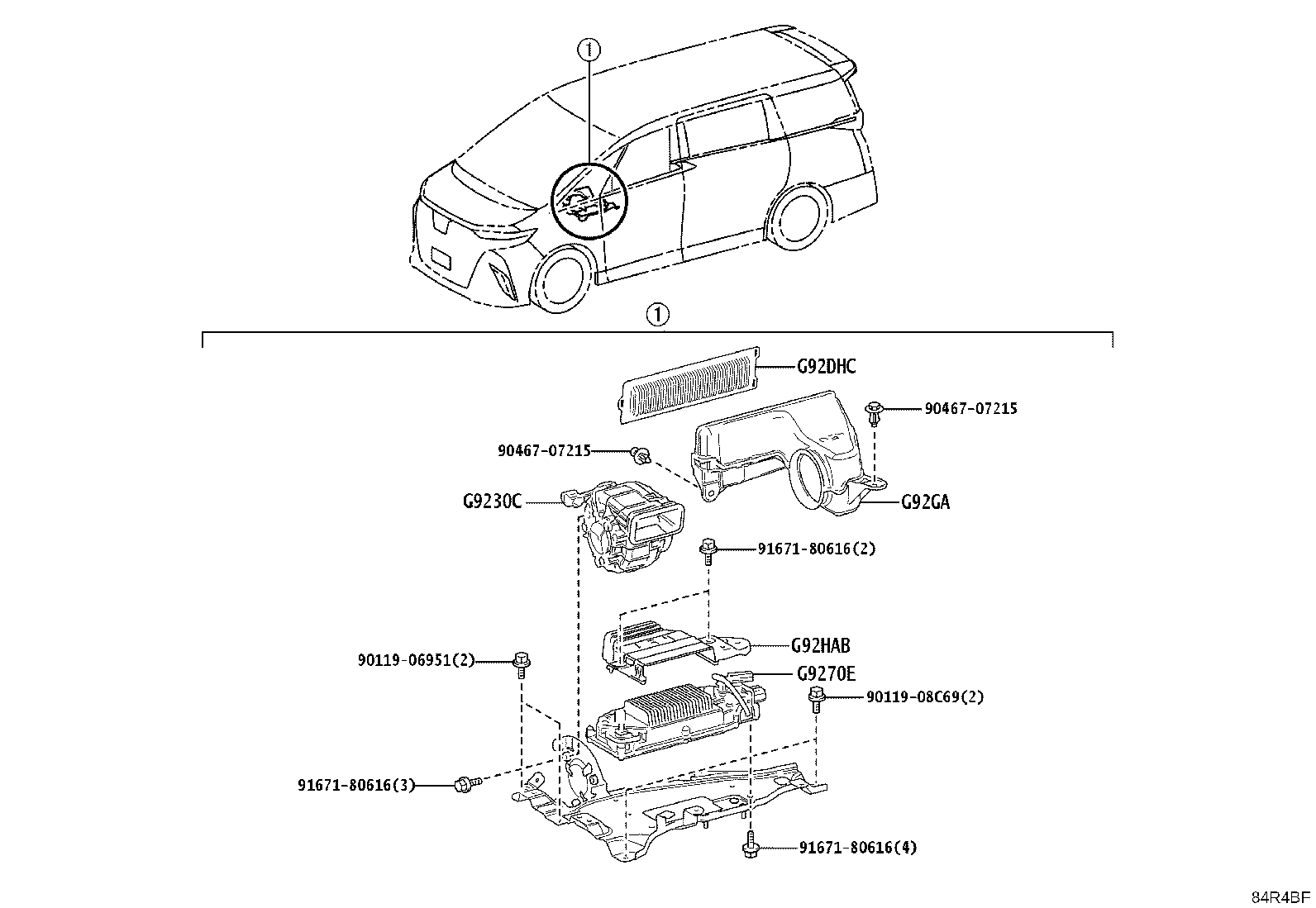

| G9230C | Blower Assy, DC/DC Converter Cooling |
| G926KA | Key, Plug Cable EV Charger |
| G926LA | Cover, Plug Cable EV Charger |
| G926PA | Duct, Charger Exhaust, NO.1 |
| G926V | Blower, Charger Cooling |
| G9270E | DC/DC Converter Assy |
| G92DHC | Filter, DC/DC Converter Intake, NO.1 |
| G92GA | Duct, Converter Cooling Intake, NO.1 |
| G92HAB | Duct, DC/DC Converter Cooling Exhaust |
| G93B1 | Hose, EV Charge Connector Drain, NO.1 |
| G93B2 | Hose, EV Charge Connector Drain, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
